REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6

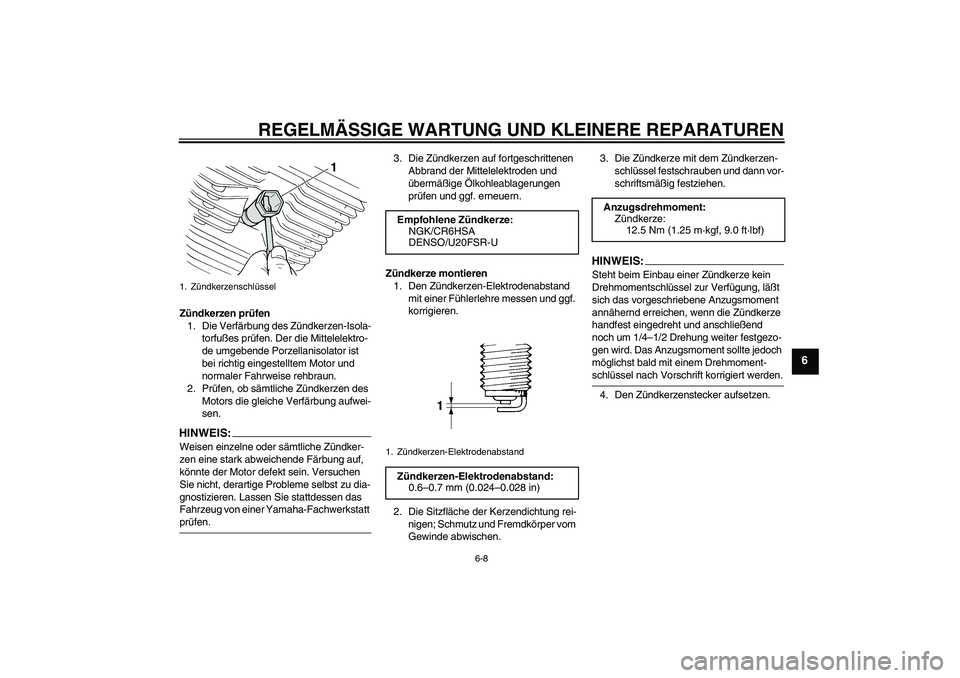

Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor defekt sein. Versuchen
Sie nicht, derartige Probleme selbst zu dia-
gnostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR6HSA
DENSO/U20FSR-U
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
5KRG2.book Page 8 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
GAU19751

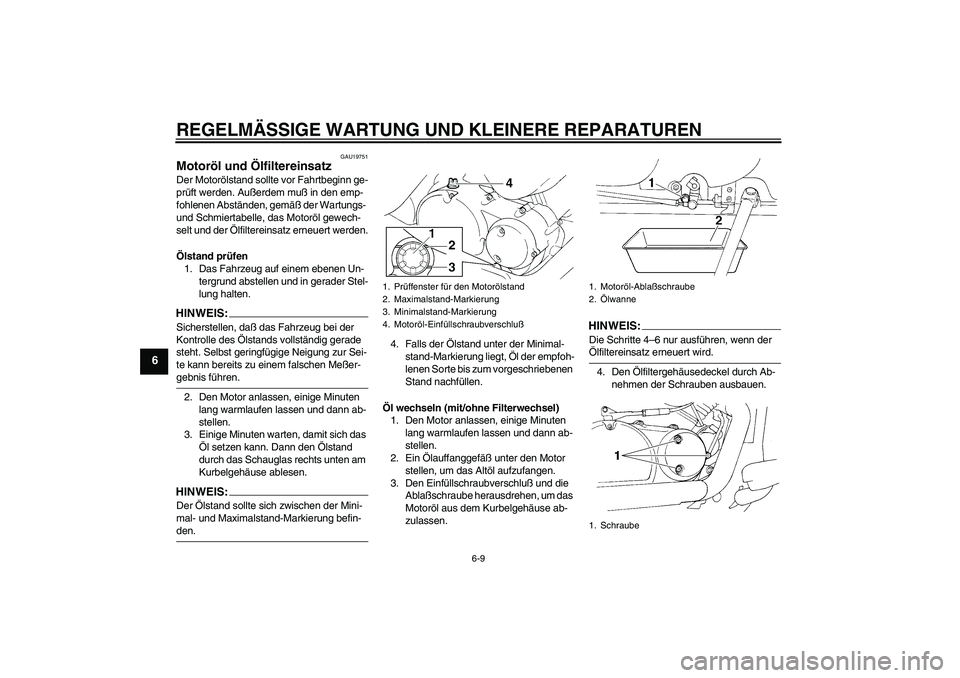

Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um das
Motoröl aus dem Kurbelgehäuse ab-
zulassen.
HINWEIS:Die Schritte 4–6 nur ausführen, wenn der Ölfiltereinsatz erneuert wird.
4. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluß
1. Motoröl-Ablaßschraube
2.Ölwanne
1. Schraube
5KRG2.book Page 9 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

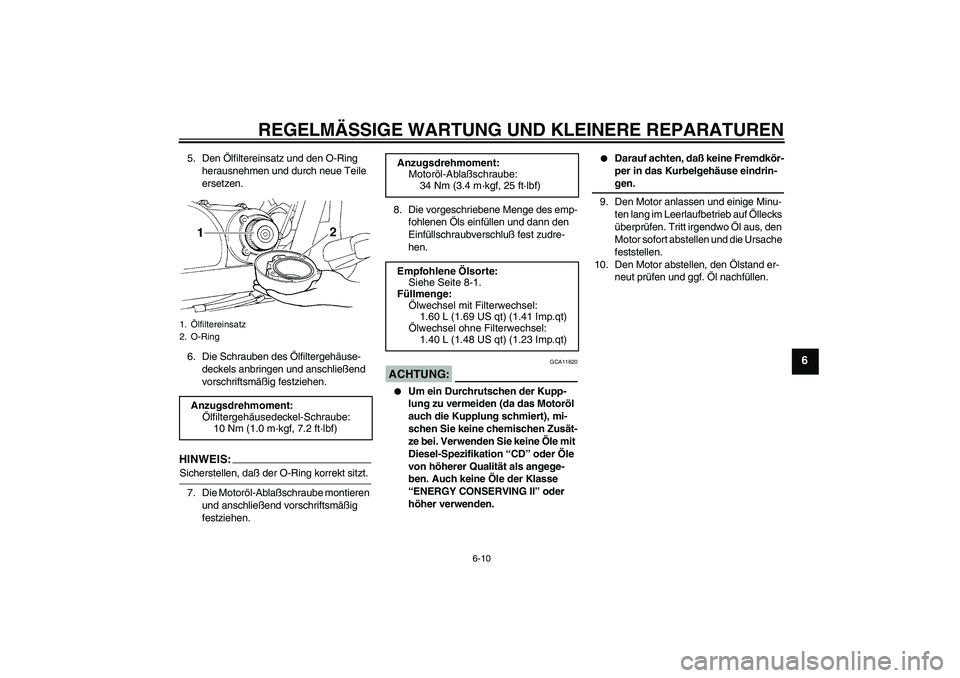

5. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
6. Die Schrauben des Ölfiltergehäuse-
deckels anbringen und anschließend
vorschriftsmäßig festziehen.HINWEIS:Sicherstellen, daß der O-Ring korrekt sitzt.
7. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1.Ölfiltereinsatz
2. O-RingAnzugsdrehmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
34 Nm (3.4 m·kgf, 25 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel mit Filterwechsel:
1.60 L (1.69 US qt) (1.41 Imp.qt)
Ölwechsel ohne Filterwechsel:
1.40 L (1.48 US qt) (1.23 Imp.qt)
5KRG2.book Page 10 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU20660

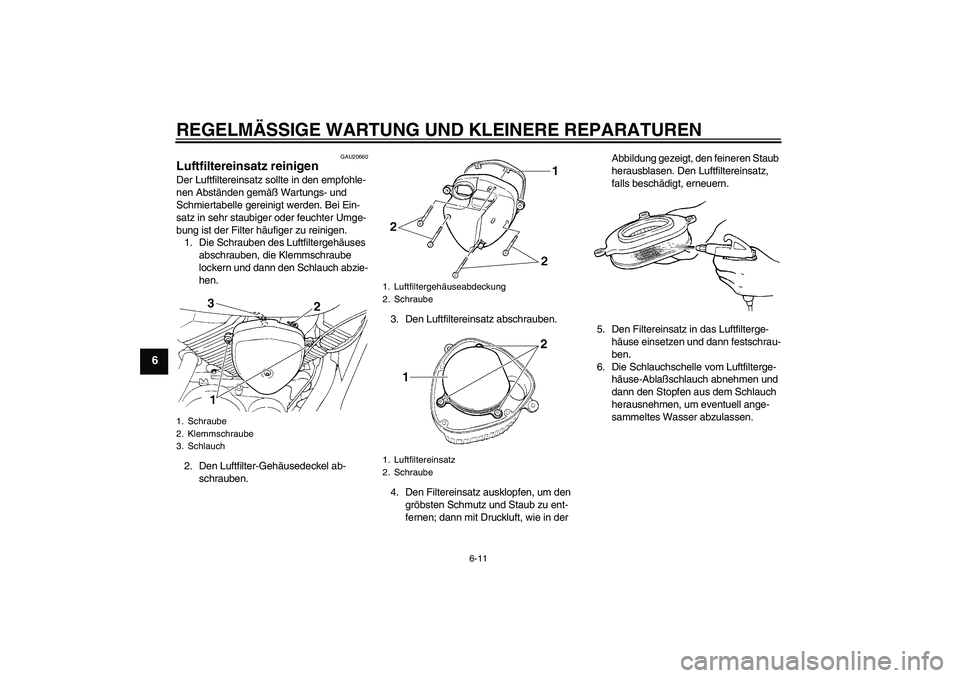

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Die Schrauben des Luftfiltergehäuses
abschrauben, die Klemmschraube
lockern und dann den Schlauch abzie-
hen.
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.3. Den Luftfiltereinsatz abschrauben.
4. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen und dann festschrau-
ben.
6. Die Schlauchschelle vom Luftfilterge-
häuse-Ablaßschlauch abnehmen und
dann den Stopfen aus dem Schlauch
herausnehmen, um eventuell ange-
sammeltes Wasser abzulassen.1. Schraube
2. Klemmschraube
3. Schlauch
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2. Schraube
5KRG2.book Page 11 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
7. Den Stopfen in den Ablaßschlauch
einsetzen und die Schlauchschelle
wieder anbringen.ACHTUNG:
GCA10480


Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
9. Den Schlauch anschließen.10. Sicherstellen, daß der Zapfen in der
Gummitülle sitzt. Anschließend die
Schlauchschellen-Schraube festzie-
hen.
GAU21280
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im folgenden beschriebene Einstellung kön-
nen Sie jedoch im Rahmen der regelmäßi-
gen Wartung selbst ausführen.ACHTUNG:
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
1. Luftfiltergehäuse-Ablaßschlauchstopfen
2. Klemme
3. Prüfschlauch des Luftfilters
1. Vorsprung
2. Gummitülle
3. Schlauch
5KRG2.book Page 12 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU21340

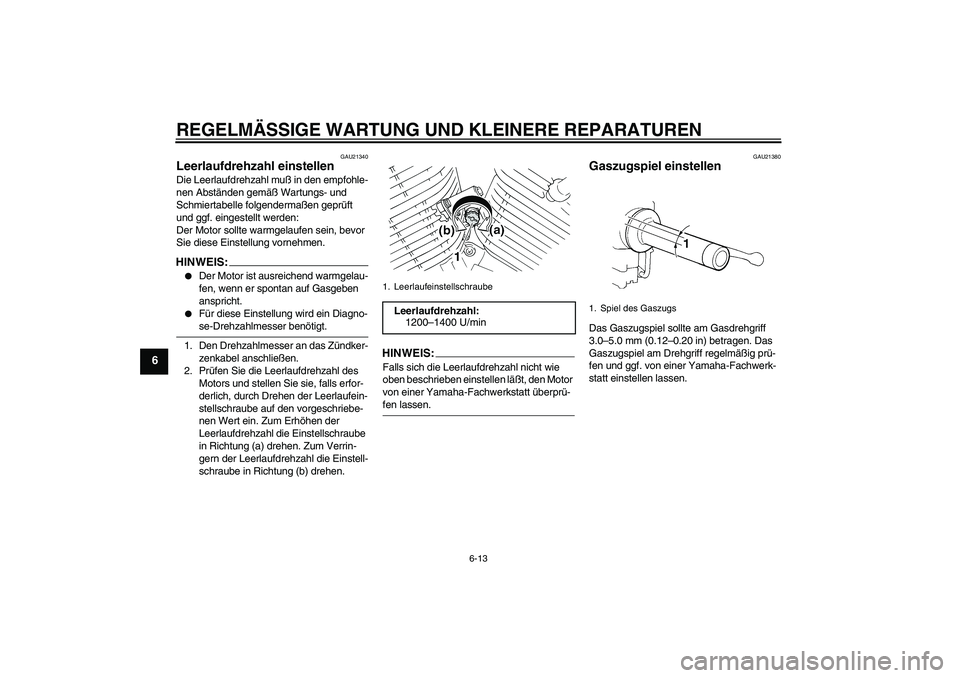

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden:
Der Motor sollte warmgelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:


Der Motor ist ausreichend warmgelau-
fen, wenn er spontan auf Gasgeben
anspricht.


Für diese Einstellung wird ein Diagno-se-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Motor
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
GAU21380
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1200–1400 U/min
1. Spiel des Gaszugs
5KRG2.book Page 13 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
GAU21400

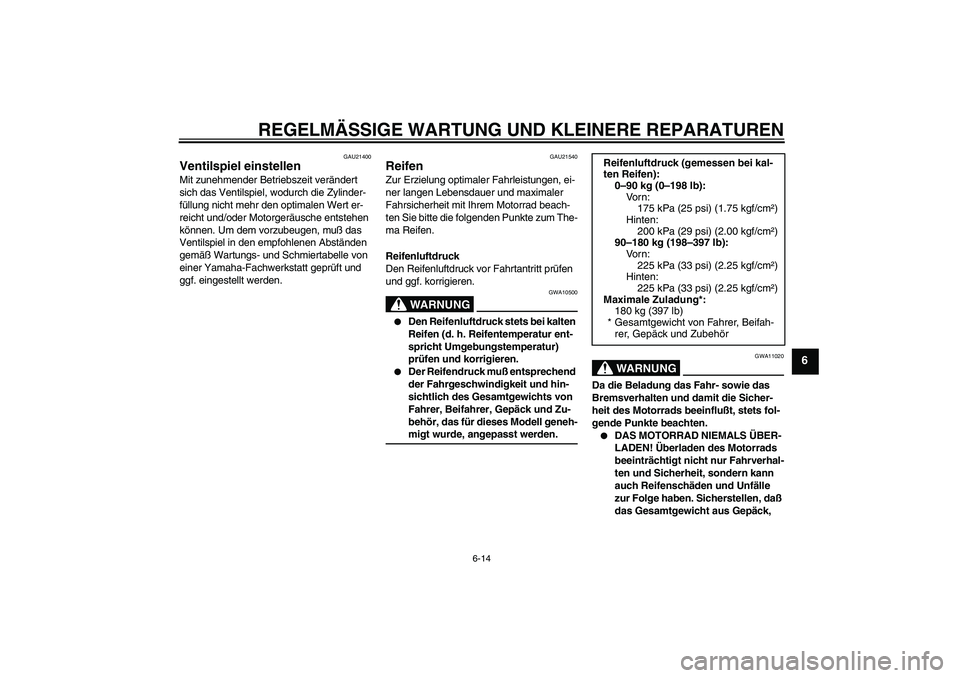

Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21540

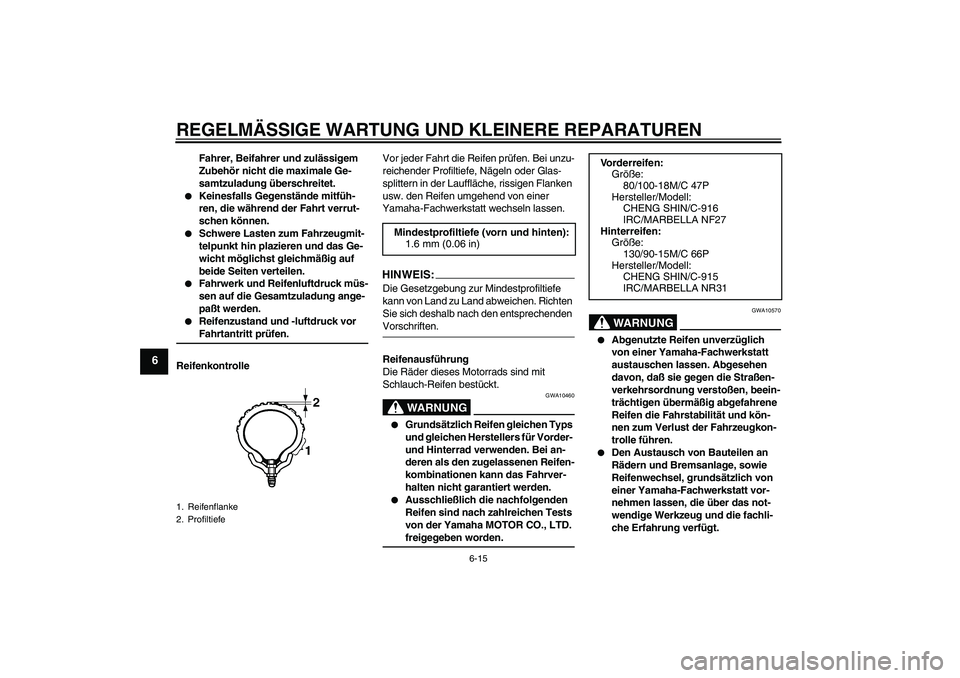

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500


Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muß entsprechend
der Fahrgeschwindigkeit und hin-
sichtlich des Gesamtgewichts von
Fahrer, Beifahrer, Gepäck und Zu-
behör, das für dieses Modell geneh-migt wurde, angepasst werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck, Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
90–180 kg (198–397 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm²)
Maximale Zuladung*:
180 kg (397 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
5KRG2.book Page 14 Thursday, September 25, 2003 1:19 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.


Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.


Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.


Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.


Reifenzustand und -luftdruck vor Fahrtantritt prüfen.
ReifenkontrolleVor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG
GWA10460


Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.


Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha MOTOR CO., LTD. freigegeben worden.
WARNUNG
GWA10570


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, daß sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Fahrzeugkon-
trolle führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowie
Reifenwechsel, grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und die fachli-
che Erfahrung verfügt.
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
80/100-18M/C 47P
Hersteller/Modell:
CHENG SHIN/C-916
IRC/MARBELLA NF27
Hinterreifen:
Größe:
130/90-15M/C 66P
Hersteller/Modell:
CHENG SHIN/C-915
IRC/MARBELLA NR31
5KRG2.book Page 15 Thursday, September 25, 2003 1:19 PM
