2004 YAMAHA XVS250 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

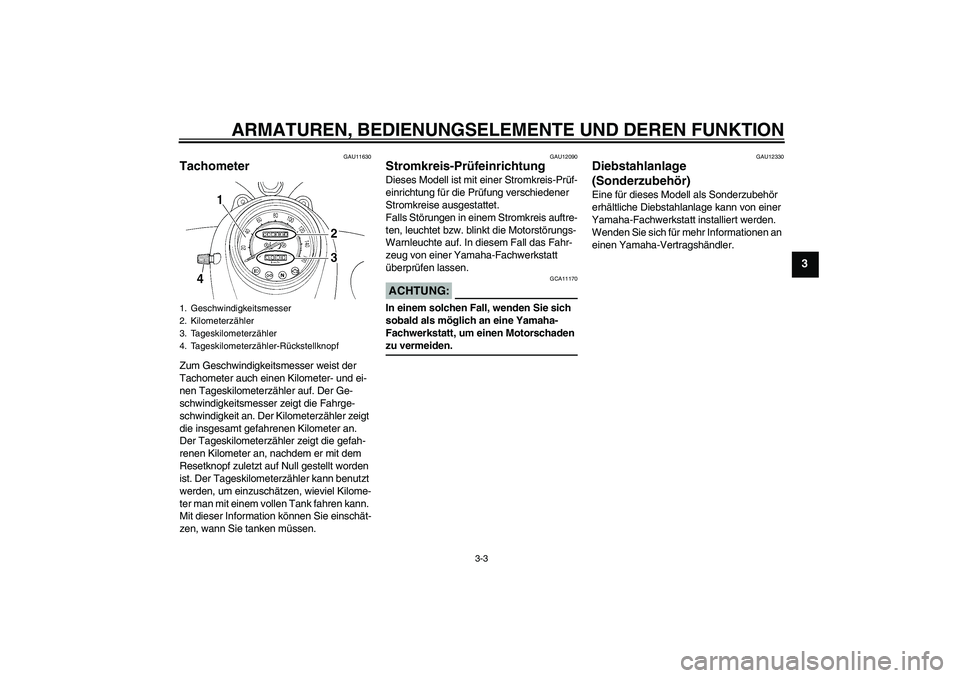

3-3
3
GAU11630
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und ei-
nen Tageskilometerzähler auf. Der Ge-
schwindigkeitsmesser zeigt die Fahrge-
schwindigkeit an. Der Kilometerzähler zeigt
die insgesamt gefahrenen Kilometer an.
Der Tageskilometerzähler zeigt die gefah-
renen Kilometer an, nachdem er mit dem
Resetknopf zuletzt auf Null gestellt worden
ist. Der Tageskilometerzähler kann benutzt
werden, um einzuschätzen, wieviel Kilome-
ter man mit einem vollen Tank fahren kann.
Mit dieser Information können Sie einschät-
zen, wann Sie tanken müssen.
GAU12090
Stromkreis-Prüfeinrichtung Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls Störungen in einem Stromkreis auftre-
ten, leuchtet bzw. blinkt die Motorstörungs-
Warnleuchte auf. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.ACHTUNG:
GCA11170
In einem solchen Fall, wenden Sie sich
sobald als möglich an eine Yamaha-
Fachwerkstatt, um einen Motorschaden zu vermeiden.
GAU12330
Diebstahlanlage
(Sonderzubehör) Eine für dieses Modell als Sonderzubehör
erhältliche Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informationen an
einen Yamaha-Vertragshändler.
1. Geschwindigkeitsmesser
2. Kilometerzähler
3. Tageskilometerzähler
4. Tageskilometerzähler-Rückstellknopf
5KRG2.book Page 3 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

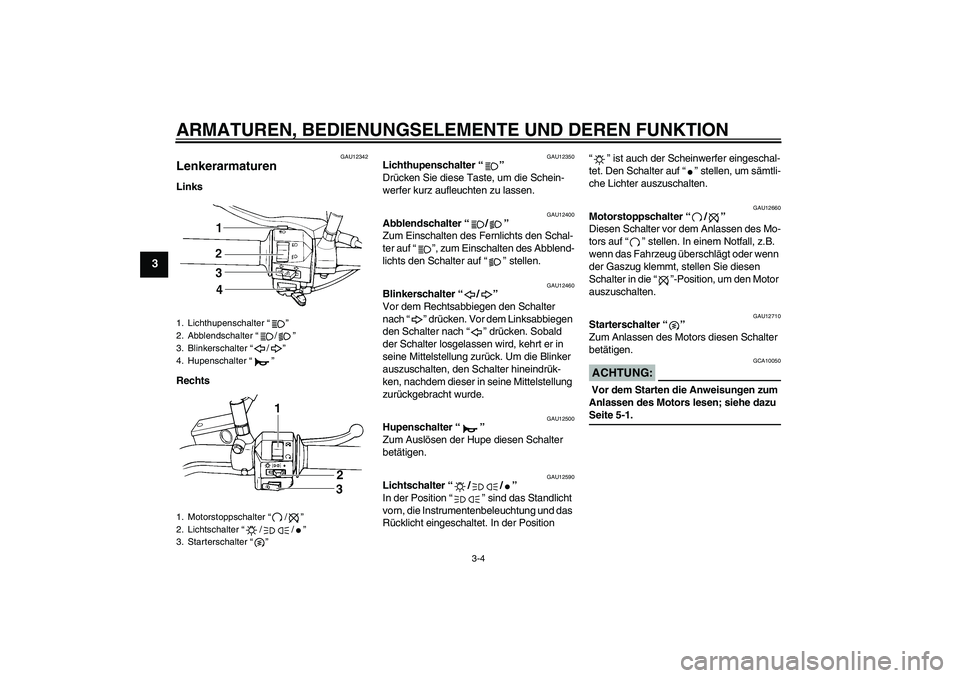

3-4
3
GAU12342
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12590
Lichtschalter “//”
In der Position “” sind das Standlicht
vorn, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position “” ist auch der Scheinwerfer eingeschal-
tet. Den Schalter auf “” stellen, um sämtli-
che Lichter auszuschalten.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn
der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”5KRG2.book Page 4 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

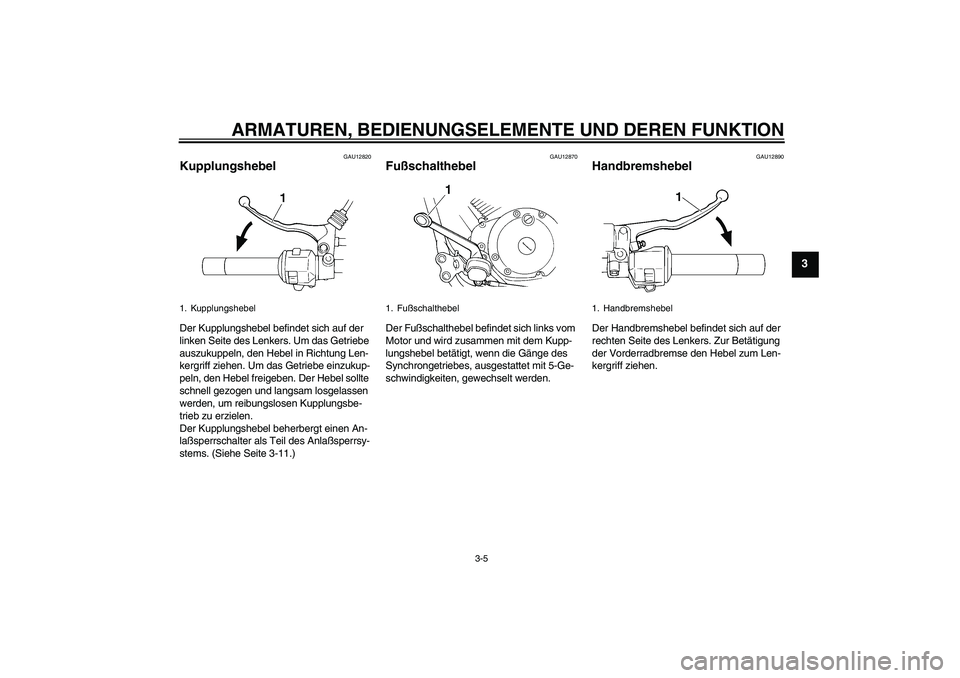

3-5
3
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-11.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
1. Kupplungshebel
1. Fußschalthebel
1. Handbremshebel
5KRG2.book Page 5 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13000
Tankverschluß Tankverschluß öffnen
Den Schlüssel in das Tankschloß stecken
und dann 1/4 Drehung im Uhrzeigersinn
drehen. Der Tankverschluß kann nun abge-
nommen werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11140
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
1. Fußbremshebel
1. Aufschließen.
5KRG2.book Page 6 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

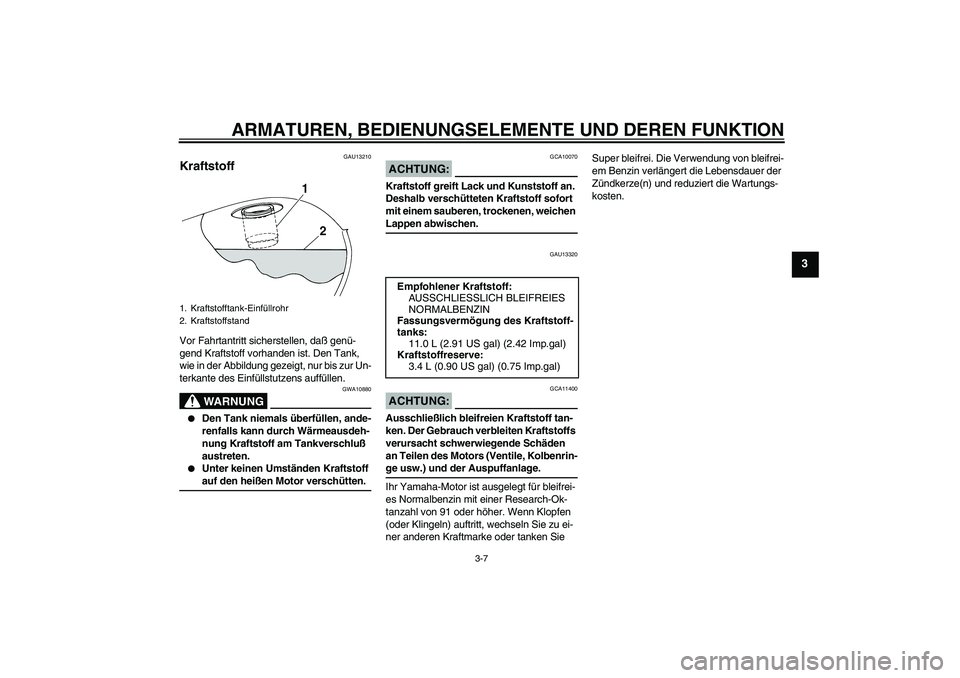

3-7
3
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
11.0 L (2.91 US gal) (2.42 Imp.gal)
Kraftstoffreserve:
3.4 L (0.90 US gal) (0.75 Imp.gal)
5KRG2.book Page 7 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU13580
Kraftstoffhahn Dieses Modell ist mit einem Unterdruck-
Kraftstoffhahn ausgestattet. Der Kraftstoff-
hahn leitet den Kraftstoff vom Tank zum
Vergaser und filtert ihn gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
ON
Wenn der Motor läuft, fließt in dieser Stel-
lung des Kraftstoffhahns der Kraftstoff zum
Vergaser. Drehen Sie den Kraftstoffhahn
beim Anlassen des Motors in diese Stel-
lung.RES
Dies zeigt Reserve an. In dieser Stellung
des Kraftstoffhahns steht die Kraftstoffre-
serve zur Verfügung. Geht während der
Fahrt der Kraftstoff aus, den Kraftstoffhahn
rasch in diese Stellung drehen, da sonst der
Motor ausgehen kann und mit dem Kraft-
stoffhahn in Stellung “PRI” neu gestartet
werden muß (siehe unter “PRI”). Nach dem
Umschalten auf “RES” so bald wie möglich
auftanken. Nach dem Tanken sollte der
Kraftstoffhahn wieder auf “ON” gestellt wer-
den.PRI
Dies zeigt “Prime” an. In dieser Stellung des
Kraftstoffhahns kann der Motor “geprimed”
werden. Drehen Sie den Kraftstoffhahn in
diese Stellung, wenn dem Motor der Kraft-
stoff ausgegangen ist. Der Kraftstoff fließt
jetzt direkt zu den Vergasern, was das Star-
ten des Motors erleichtert. Nachdem der
Motor gestartet wurde, muß der Hebel des
Kraftstoffhahns auf “ON” (oder “RES”, falls
Sie noch nicht nachgetankt haben) gestellt
werden.1. Spitzes Ende über “ON” plaziert
1. Spitzes Ende über “RES” plaziert
1. Spitzes Ende über “PRI” plaziert
5KRG2.book Page 8 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

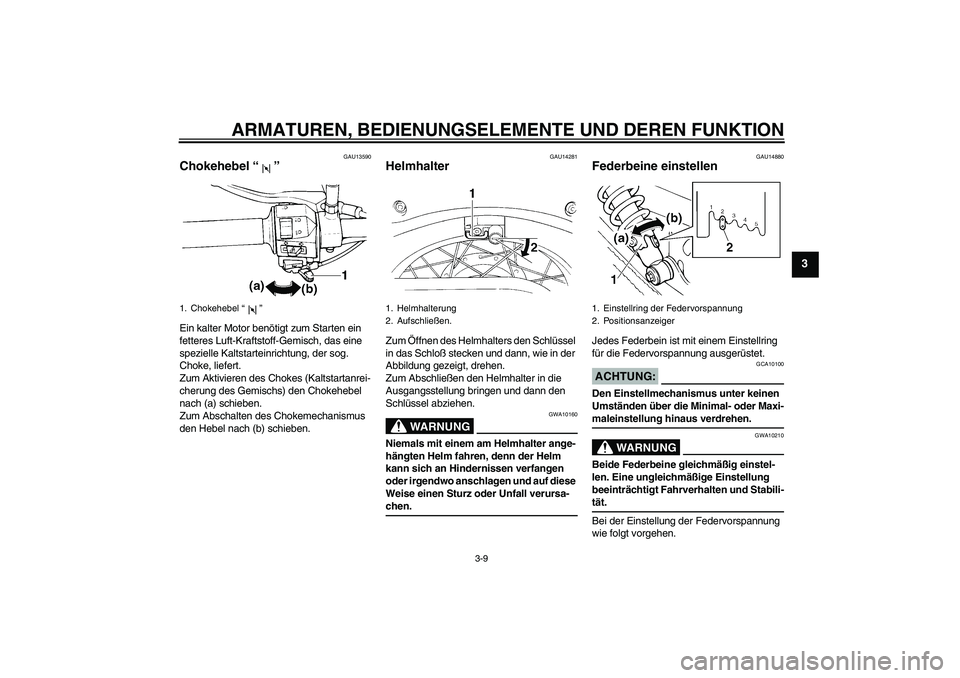

3-9
3
GAU13590
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU14281
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Schloß stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
GAU14880
Federbeine einstellen Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-tät.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Chokehebel “”
1. Helmhalterung
2. Aufschließen.
1. Einstellring der Federvorspannung
2. Positionsanzeiger
5KRG2.book Page 9 Thursday, September 25, 2003 1:19 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.HINWEIS:Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-den.
GAU15300
Seitenständer Der Seitenständer befindet sich auf linken
Seite des Rahmens. Den Seitenständer mit
dem Fuß hoch- oder herunterklappen, wäh-
rend Sie das Fahrzeug in aufrechter Stel-
lung halten.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlaßsperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem Seitenstän-
der fahren. Auch nicht, wenn der Seiten-
ständer sich nicht richtig hochklappen
läßt oder nicht in hochgeklappter Positi-
on bleibt. Ein nicht völlig hochgeklapp-
ter Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
2
Maximum (hart):
5
5KRG2.book Page 10 Thursday, September 25, 2003 1:19 PM
