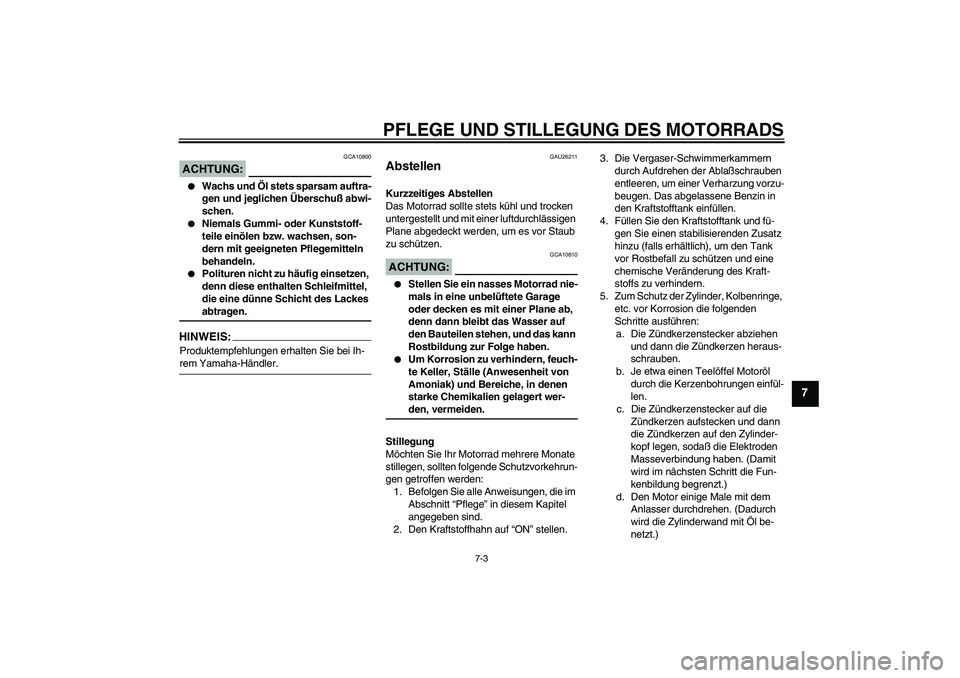

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7
ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26211
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Den Kraftstoffhahn auf “ON” stellen.3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
5. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodaß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
5KRG2.book Page 3 Thursday, September 25, 2003 1:19 PM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
8. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
9. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über 30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-27.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.
5KRG2.book Page 4 Thursday, September 25, 2003 1:19 PM

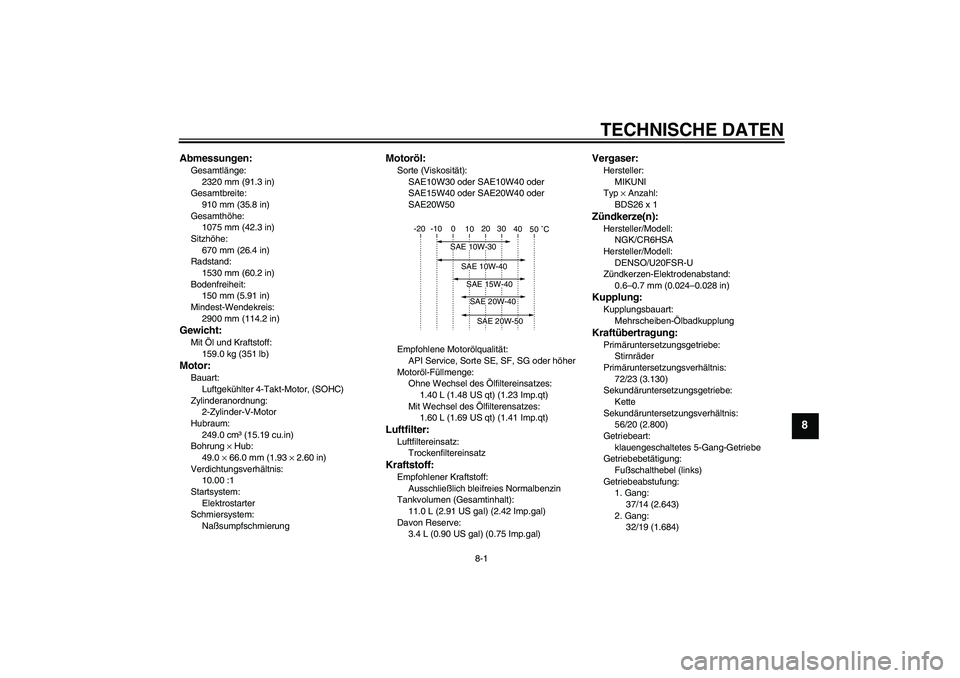

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2320 mm (91.3 in)
Gesamtbreite:
910 mm (35.8 in)
Gesamthöhe:
1075 mm (42.3 in)
Sitzhöhe:
670 mm (26.4 in)
Radstand:
1530 mm (60.2 in)
Bodenfreiheit:
150 mm (5.91 in)
Mindest-Wendekreis:
2900 mm (114.2 in)Gewicht:Mit Öl und Kraftstoff:
159.0 kg (351 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, (SOHC)
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
249.0 cm³ (15.19 cu.in)
Bohrung × Hub:
49.0 × 66.0 mm (1.93 × 2.60 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.60 L (1.69 US qt) (1.41 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
11.0 L (2.91 US gal) (2.42 Imp.gal)
Davon Reserve:
3.4 L (0.90 US gal) (0.75 Imp.gal)
Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
BDS26 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Hersteller/Modell:
DENSO/U20FSR-U
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
72/23 (3.130)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
56/20 (2.800)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußschalthebel (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
32/19 (1.684)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM

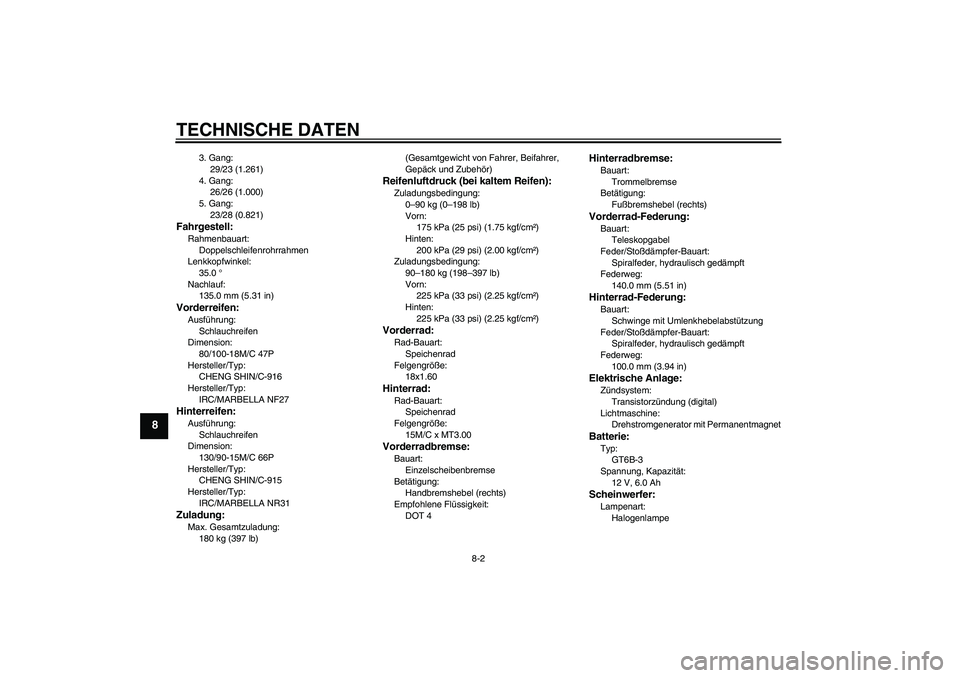

TECHNISCHE DATEN
8-2
8
3. Gang:
29/23 (1.261)
4. Gang:
26/26 (1.000)
5. Gang:
23/28 (0.821)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
35.0 °
Nachlauf:
135.0 mm (5.31 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
80/100-18M/C 47P
Hersteller/Typ:
CHENG SHIN/C-916
Hersteller/Typ:
IRC/MARBELLA NF27Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
130/90-15M/C 66P
Hersteller/Typ:
CHENG SHIN/C-915
Hersteller/Typ:
IRC/MARBELLA NR31Zuladung:Max. Gesamtzuladung:
180 kg (397 lb)(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
Zuladungsbedingung:
90–180 kg (198–397 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm²)Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
18x1.60Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
15M/C x MT3.00Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbremshebel (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbremshebel (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
140.0 mm (5.51 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
100.0 mm (3.94 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT6B-3
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
Halogenlampe
5KRG2.book Page 2 Thursday, September 25, 2003 1:19 PM

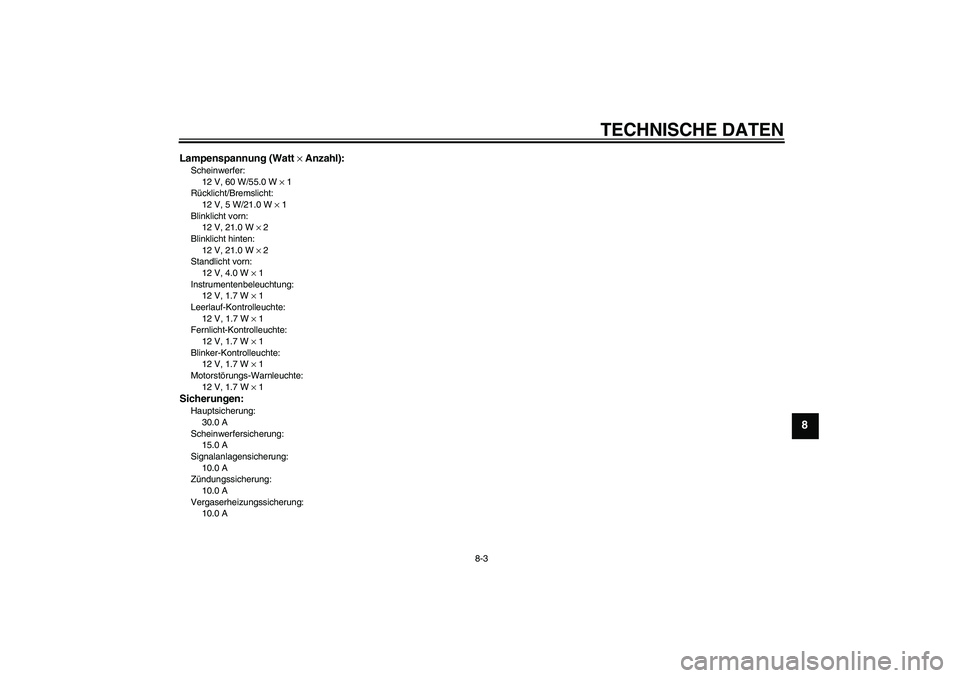

TECHNISCHE DATEN
8-3
8
Lampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5 W/21.0 W × 1
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 1
Leerlauf-Kontrolleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrolleuchte:
12 V, 1.7 W × 1
Blinker-Kontrolleuchte:
12 V, 1.7 W × 1
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Vergaserheizungssicherung:
10.0 A
5KRG2.book Page 3 Thursday, September 25, 2003 1:19 PM

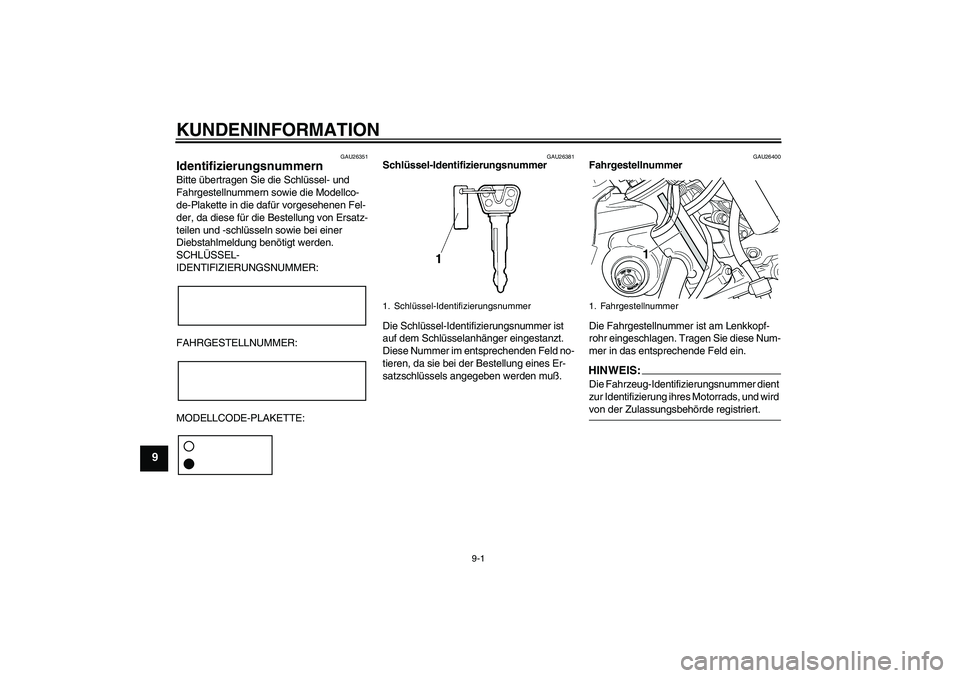

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrgestellnummer
5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM

KUNDENINFORMATION
9-2
9
GAU26460

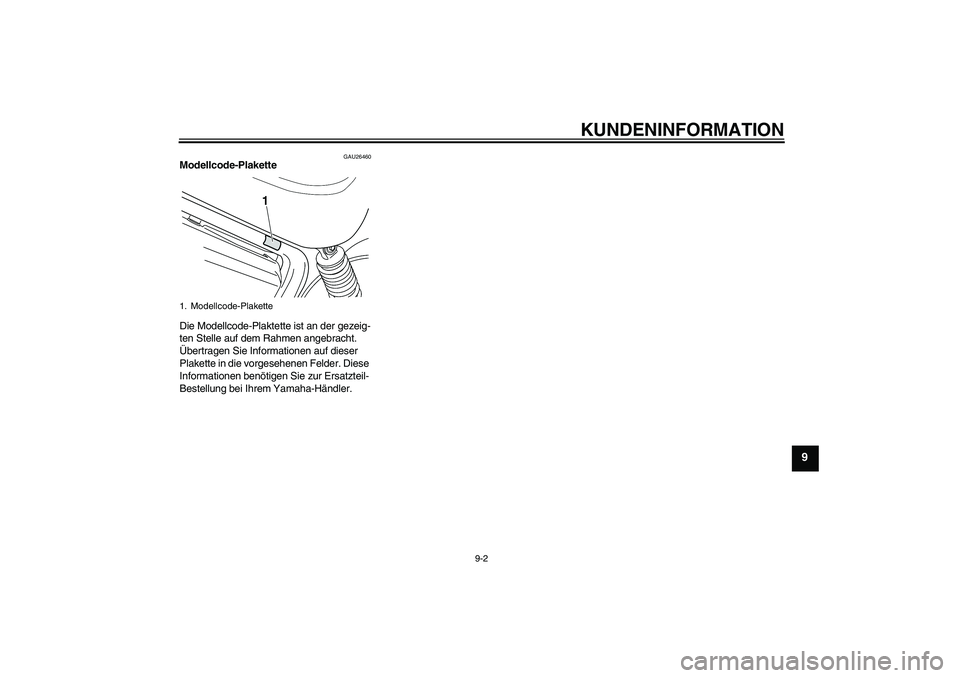

Modellcode-Plakette
Die Modellcode-Plaktette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.1. Modellcode-Plakette
5KRG2.book Page 2 Thursday, September 25, 2003 1:19 PM

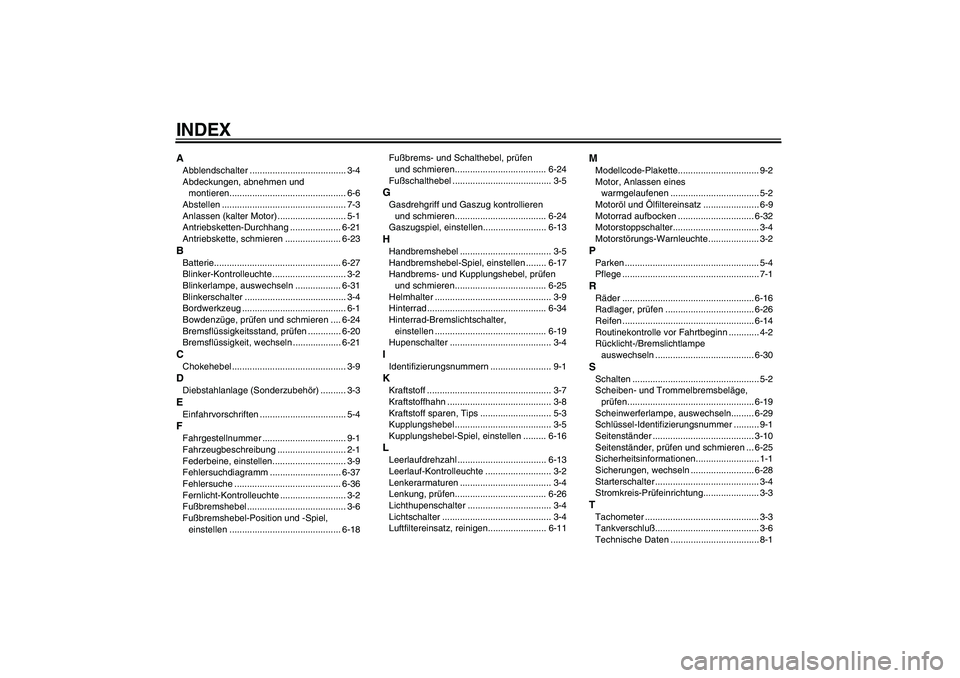

INDEXAAbblendschalter ...................................... 3-4
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Abstellen ................................................. 7-3
Anlassen (kalter Motor) ........................... 5-1
Antriebsketten-Durchhang .................... 6-21
Antriebskette, schmieren ...................... 6-23BBatterie.................................................. 6-27
Blinker-Kontrolleuchte ............................. 3-2
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsflüssigkeitsstand, prüfen ............. 6-20
Bremsflüssigkeit, wechseln ................... 6-21CChokehebel ............................................. 3-9DDiebstahlanlage (Sonderzubehör) .......... 3-3EEinfahrvorschriften .................................. 5-4FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbeine, einstellen............................. 3-9
Fehlersuchdiagramm ............................ 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrolleuchte .......................... 3-2
Fußbremshebel ....................................... 3-6
Fußbremshebel-Position und -Spiel,
einstellen ............................................ 6-18Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-24
Fußschalthebel ....................................... 3-5
GGasdrehgriff und Gaszug kontrollieren
und schmieren.................................... 6-24
Gaszugspiel, einstellen......................... 6-13HHandbremshebel .................................... 3-5
Handbremshebel-Spiel, einstellen ........ 6-17
Handbrems- und Kupplungshebel, prüfen
und schmieren.................................... 6-25
Helmhalter .............................................. 3-9
Hinterrad ............................................... 6-34
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-19
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKraftstoff ................................................. 3-7
Kraftstoffhahn ......................................... 3-8
Kraftstoff sparen, Tips ............................ 5-3
Kupplungshebel ...................................... 3-5
Kupplungshebel-Spiel, einstellen ......... 6-16LLeerlaufdrehzahl ................................... 6-13
Leerlauf-Kontrolleuchte .......................... 3-2
Lenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-26
Lichthupenschalter ................................. 3-4
Lichtschalter ........................................... 3-4
Luftfiltereinsatz, reinigen....................... 6-11
MModellcode-Plakette................................ 9-2
Motor, Anlassen eines
warmgelaufenen ................................... 5-2
Motoröl und Ölfiltereinsatz ...................... 6-9
Motorrad aufbocken .............................. 6-32
Motorstoppschalter.................................. 3-4
Motorstörungs-Warnleuchte .................... 3-2PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-26
Reifen .................................................... 6-14
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-19
Scheinwerferlampe, auswechseln......... 6-29
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-10
Seitenständer, prüfen und schmieren ... 6-25
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-28
Starterschalter ......................................... 3-4
Stromkreis-Prüfeinrichtung...................... 3-3TTachometer ............................................. 3-3
Tankverschluß......................................... 3-6
Technische Daten ................................... 8-1
5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM
