XVS250
BEDIENUNGSANLEITUNG

5KRG2.book Page 2 Thursday, September 25, 2003 1:19 PM

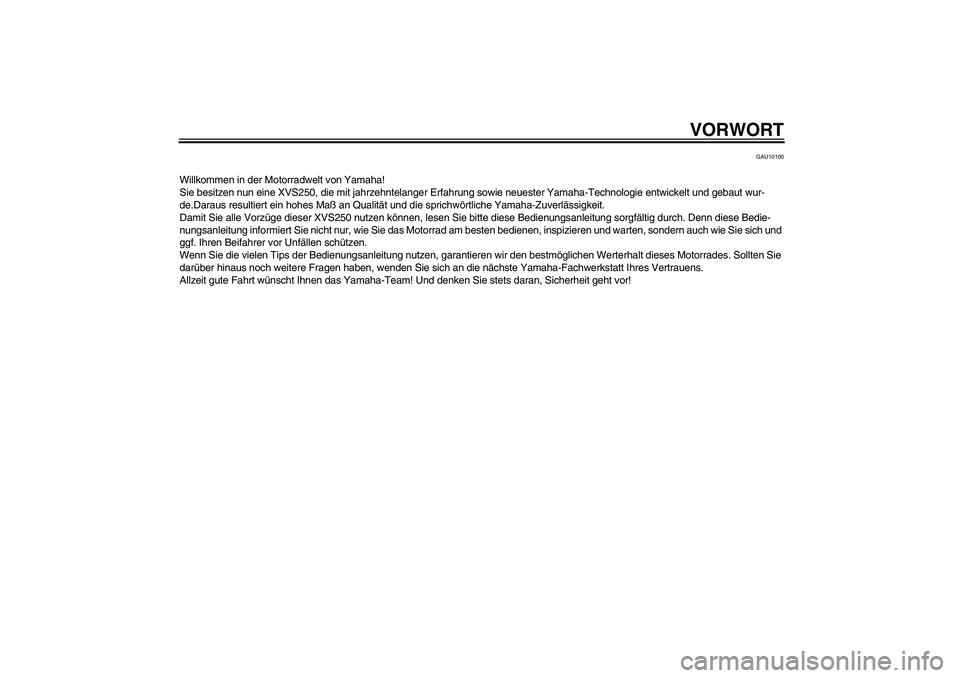

VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XVS250, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wur-
de.Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XVS250 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM

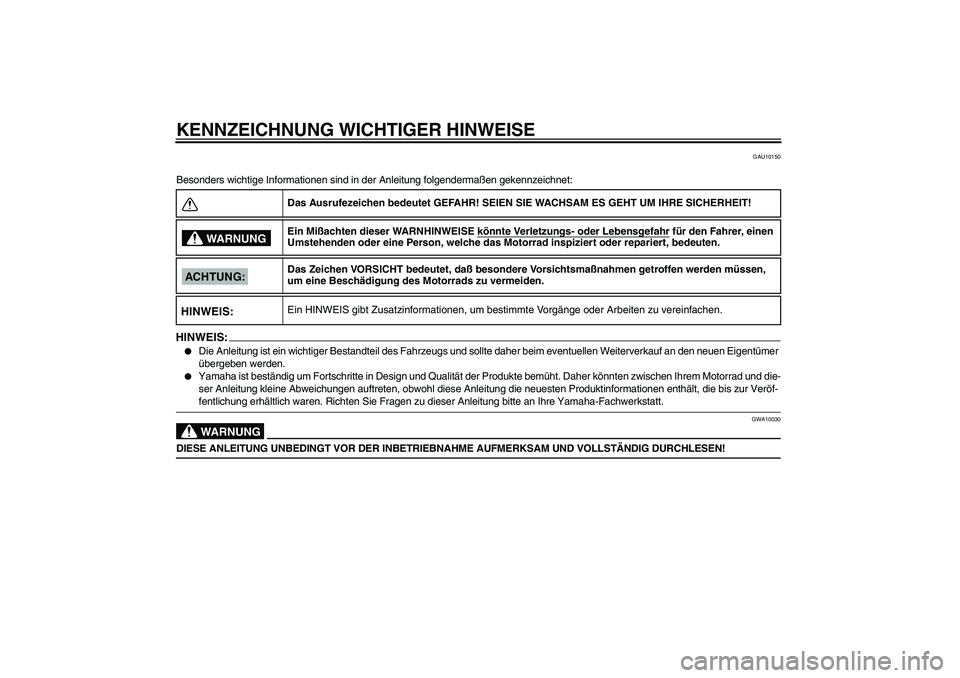

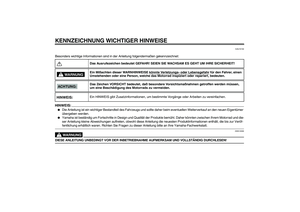

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10150
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEI
S:


Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.


Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME AUFMERKSAM UND VOLLSTÄNDIG DURCHLESEN!Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHERHEIT!
Ein Mißachten dieser WARNHINWEISE könnte Verletzungs- oder Lebensgefahr
für den Fahrer, einen
Umstehenden oder eine Person, welche das Motorrad inspiziert oder repariert, bedeuten.
Das Zeichen VORSICHT bedeutet, daß besondere Vorsichtsmaßnahmen getroffen werden müssen,
um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM

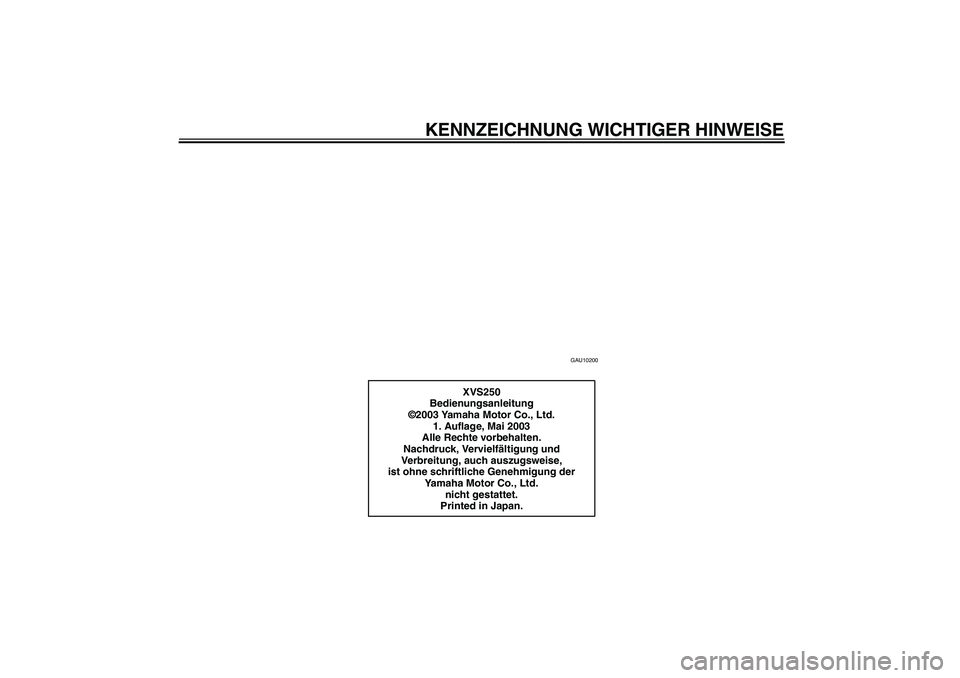

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XVS250
Bedienungsanleitung
©2003 Yamaha Motor Co., Ltd.
1. Auflage, Mai 2003
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Printed in Japan.
5KRG2.book Page 2 Thursday, September 25, 2003 1:19 PM

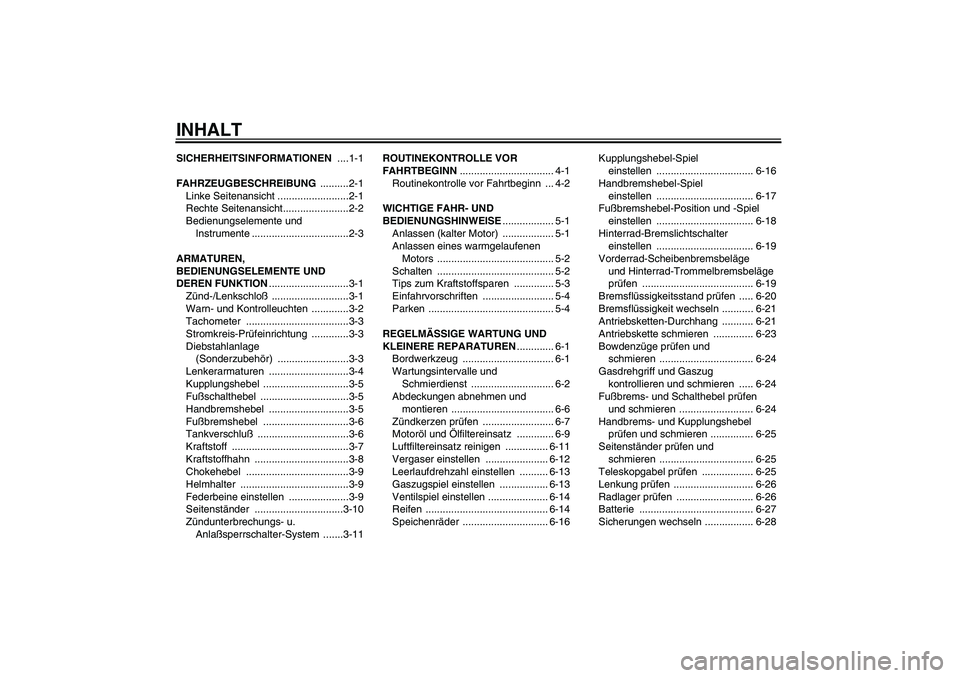

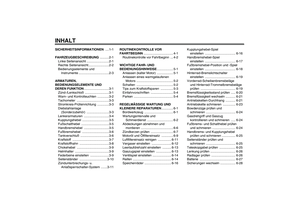

INHALTSICHERHEITSINFORMATIONEN ....1-1
FAHRZEUGBESCHREIBUNG ..........2-1

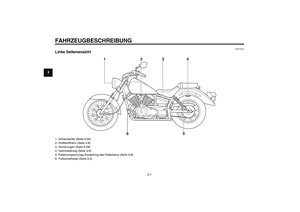

Linke Seitenansicht .........................2-1

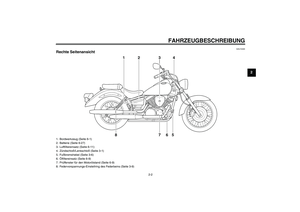

Rechte Seitenansicht.......................2-2

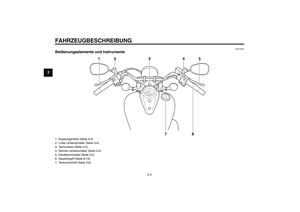

Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1

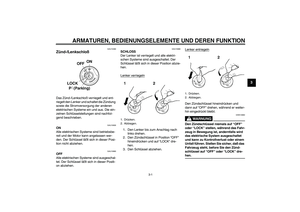

Zünd-/Lenkschloß ...........................3-1

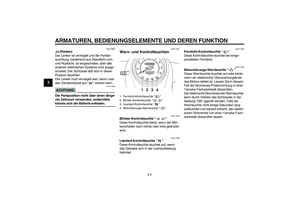

Warn- und Kontrolleuchten .............3-2

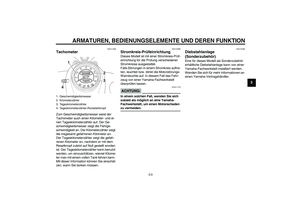

Tachometer ....................................3-3
Stromkreis-Prüfeinrichtung .............3-3
Diebstahlanlage
(Sonderzubehör) .........................3-3

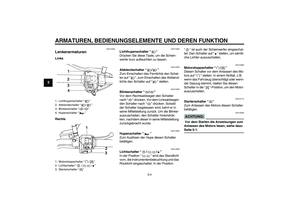

Lenkerarmaturen ............................3-4

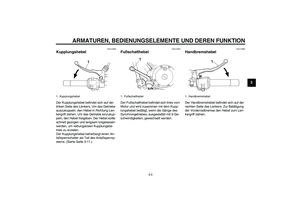

Kupplungshebel ..............................3-5
Fußschalthebel ...............................3-5
Handbremshebel ............................3-5

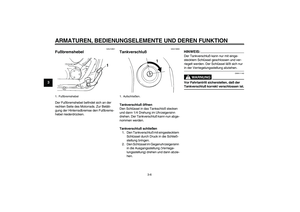

Fußbremshebel ..............................3-6
Tankverschluß ................................3-6

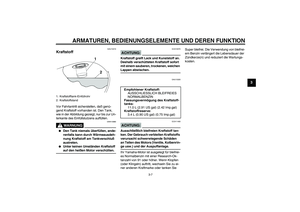

Kraftstoff .........................................3-7

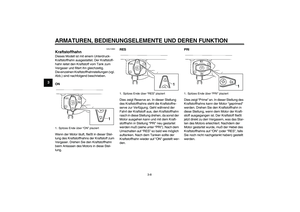

Kraftstoffhahn .................................3-8
Chokehebel ....................................3-9
Helmhalter ......................................3-9
Federbeine einstellen .....................3-9

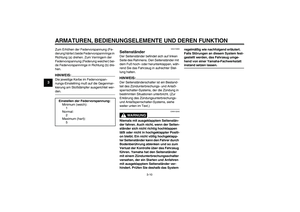

Seitenständer ...............................3-10

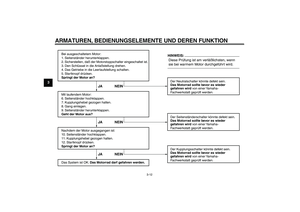

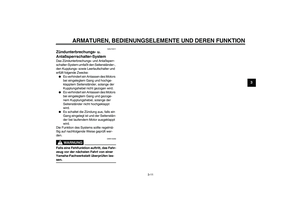

Zündunterbrechungs- u.

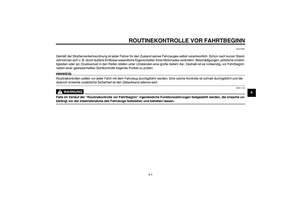

Anlaßsperrschalter-System .......3-11ROUTINEKONTROLLE VOR

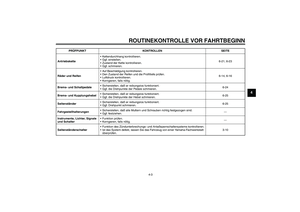

FAHRTBEGINN................................. 4-1

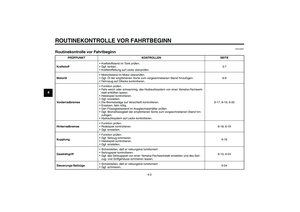

Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Anlassen (kalter Motor) .................. 5-1

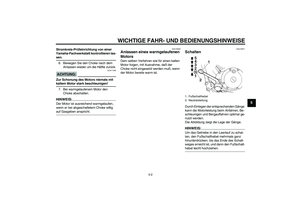

Anlassen eines warmgelaufenen
Motors ......................................... 5-2
Schalten ......................................... 5-2
Tips zum Kraftstoffsparen .............. 5-3

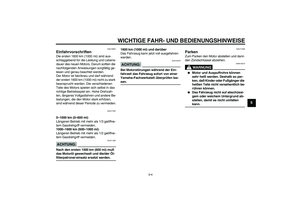

Einfahrvorschriften ......................... 5-4
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
Bordwerkzeug ................................ 6-1

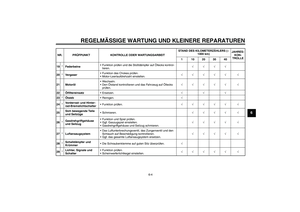

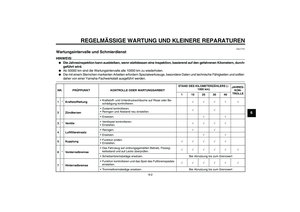

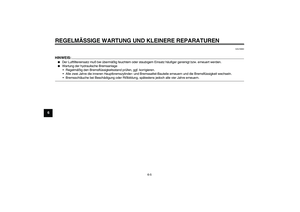

Wartungsintervalle und
Schmierdienst ............................. 6-2

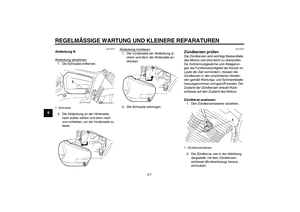

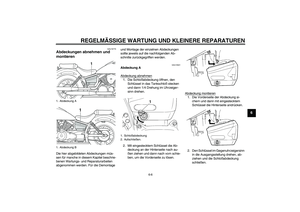

Abdeckungen abnehmen und
montieren .................................... 6-6
Zündkerzen prüfen ......................... 6-7

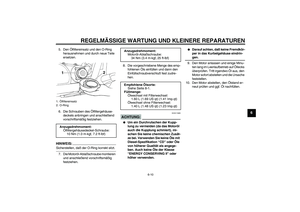

Motoröl und Ölfiltereinsatz ............. 6-9

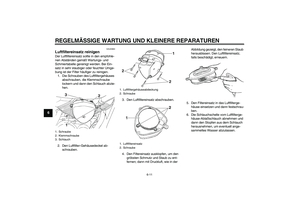

Luftfiltereinsatz reinigen ............... 6-11

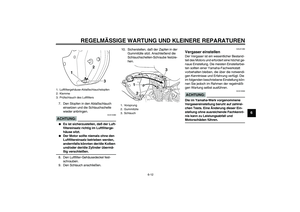

Vergaser einstellen ...................... 6-12

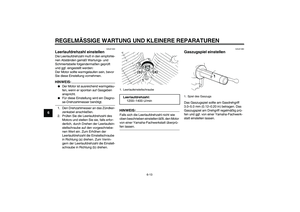

Leerlaufdrehzahl einstellen .......... 6-13
Gaszugspiel einstellen ................. 6-13

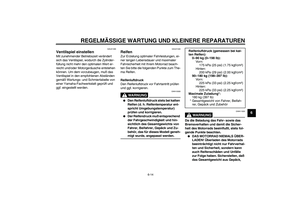

Ventilspiel einstellen ..................... 6-14

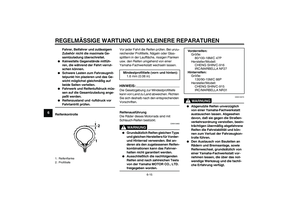

Reifen ........................................... 6-14

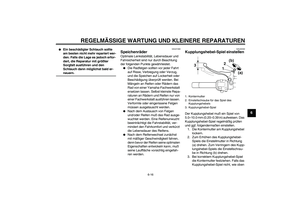

Speichenräder .............................. 6-16Kupplungshebel-Spiel
einstellen .................................. 6-16

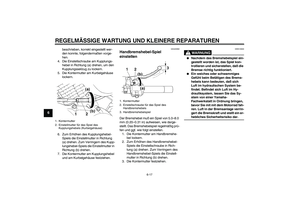

Handbremshebel-Spiel
einstellen .................................. 6-17

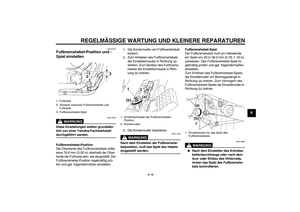

Fußbremshebel-Position und -Spiel
einstellen .................................. 6-18

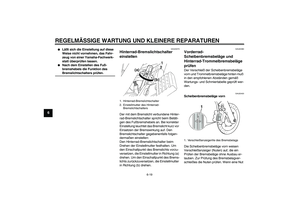

Hinterrad-Bremslichtschalter
einstellen .................................. 6-19
Vorderrad-Scheibenbremsbeläge
und Hinterrad-Trommelbremsbeläge
prüfen ....................................... 6-19

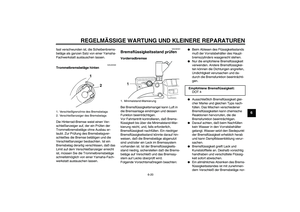

Bremsflüssigkeitsstand prüfen ..... 6-20
Bremsflüssigkeit wechseln ........... 6-21

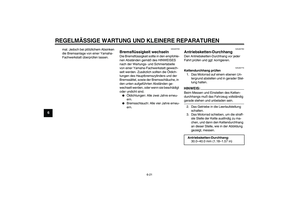

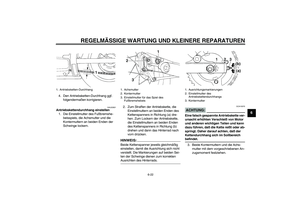

Antriebsketten-Durchhang ........... 6-21

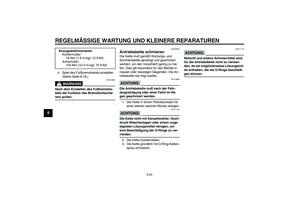

Antriebskette schmieren .............. 6-23

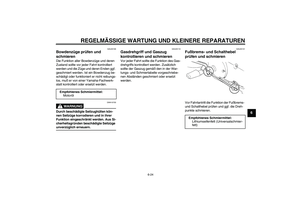

Bowdenzüge prüfen und
schmieren ................................. 6-24
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-24
Fußbrems- und Schalthebel prüfen
und schmieren .......................... 6-24
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-25
Seitenständer prüfen und
schmieren ................................. 6-25
Teleskopgabel prüfen .................. 6-25

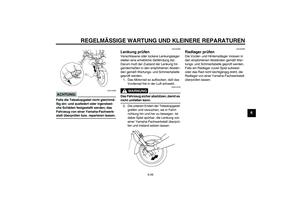

Lenkung prüfen ............................ 6-26
Radlager prüfen ........................... 6-26

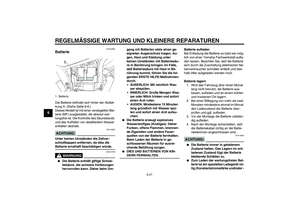

Batterie ........................................ 6-27

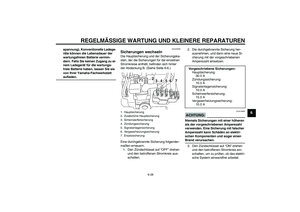

Sicherungen wechseln ................. 6-285KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM

INHALT

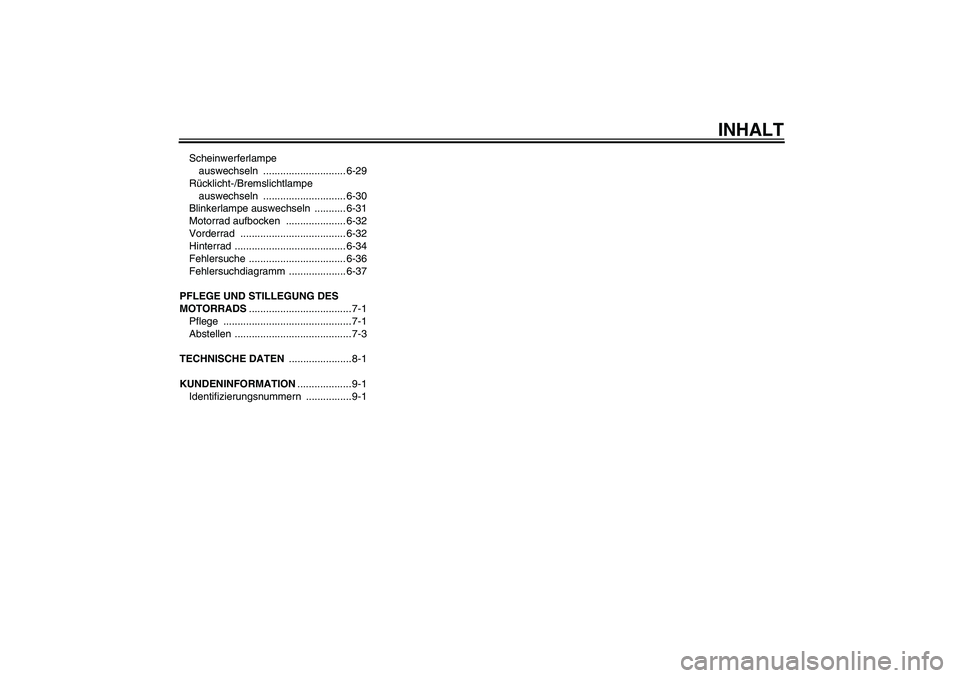

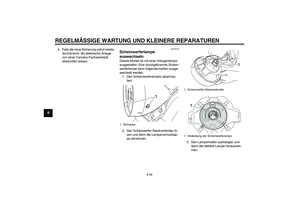

Scheinwerferlampe
auswechseln ............................. 6-29
Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-30
Blinkerlampe auswechseln ........... 6-31

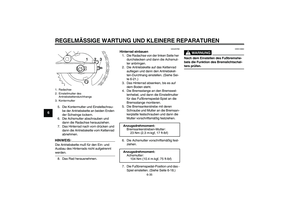

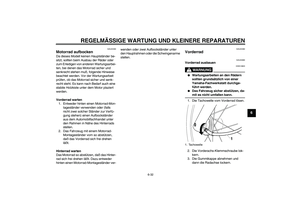

Motorrad aufbocken ..................... 6-32

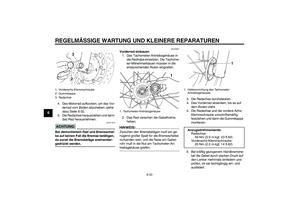

Vorderrad ..................................... 6-32

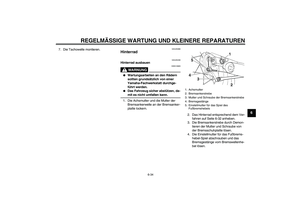

Hinterrad ....................................... 6-34
Fehlersuche .................................. 6-36
Fehlersuchdiagramm .................... 6-37
PFLEGE UND STILLEGUNG DES
MOTORRADS.................................... 7-1

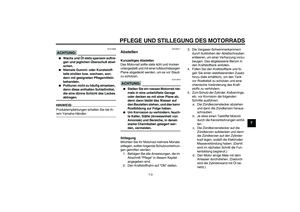

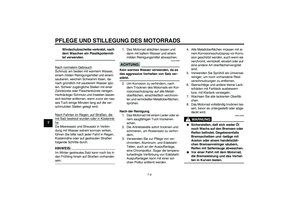

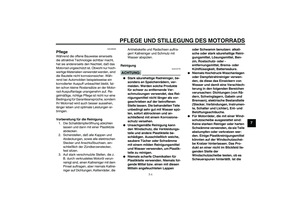

Pflege ............................................. 7-1

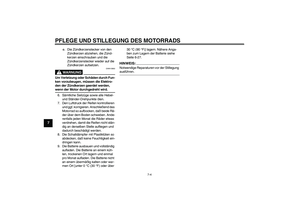

Abstellen ......................................... 7-3

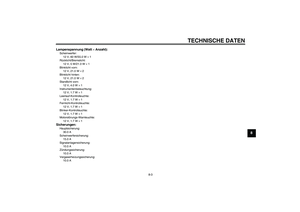

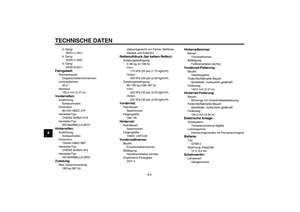

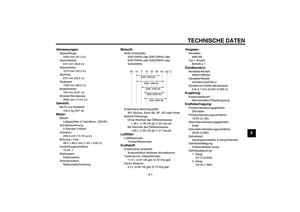

TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1

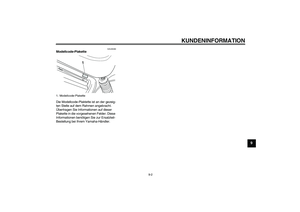

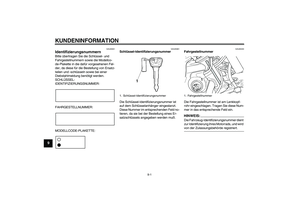

Identifizierungsnummern ................9-1
5KRG2.book Page 2 Thursday, September 25, 2003 1:19 PM

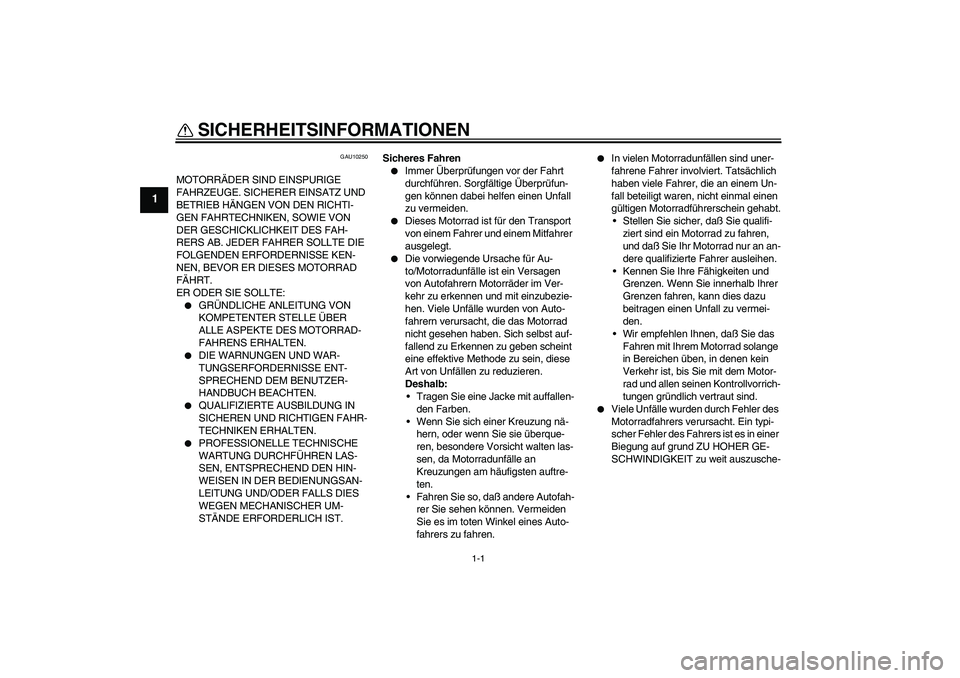

1-1
1

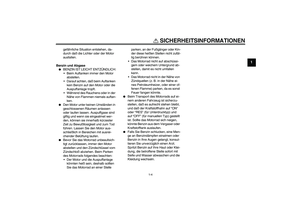

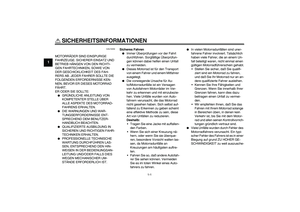

SICHERHEITSINFORMATIONEN
GAU10250
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.


DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DEM BENUTZER-
HANDBUCH BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE
WARTUNG DURCHFÜHREN LAS-
SEN, ENTSPRECHEND DEN HIN-
WEISEN IN DER BEDIENUNGSAN-
LEITUNG UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-
STÄNDE ERFORDERLICH IST.Sicheres Fahren


Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen einen Unfall
zu vermeiden.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
Fahren Sie so, daß andere Autofah-
rer Sie sehen können. Vermeiden
Sie es im toten Winkel eines Auto-
fahrers zu fahren.


In vielen Motorradunfällen sind uner-
fahrene Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem Un-
fall beteiligt waren, nicht einmal einen
gültigen Motorradführerschein gehabt.
Stellen Sie sicher, daß Sie qualifi-
ziert sind ein Motorrad zu fahren,
und daß Sie Ihr Motorrad nur an an-
dere qualifizierte Fahrer ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, daß Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es in einer
Biegung auf grund ZU HOHER GE-
SCHWINDIGKEIT zu weit auszusche-

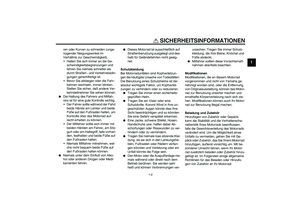

5KRG2.book Page 1 Thursday, September 25, 2003 1:19 PM
