2004 YAMAHA XT660R Manuale duso (in Italian)

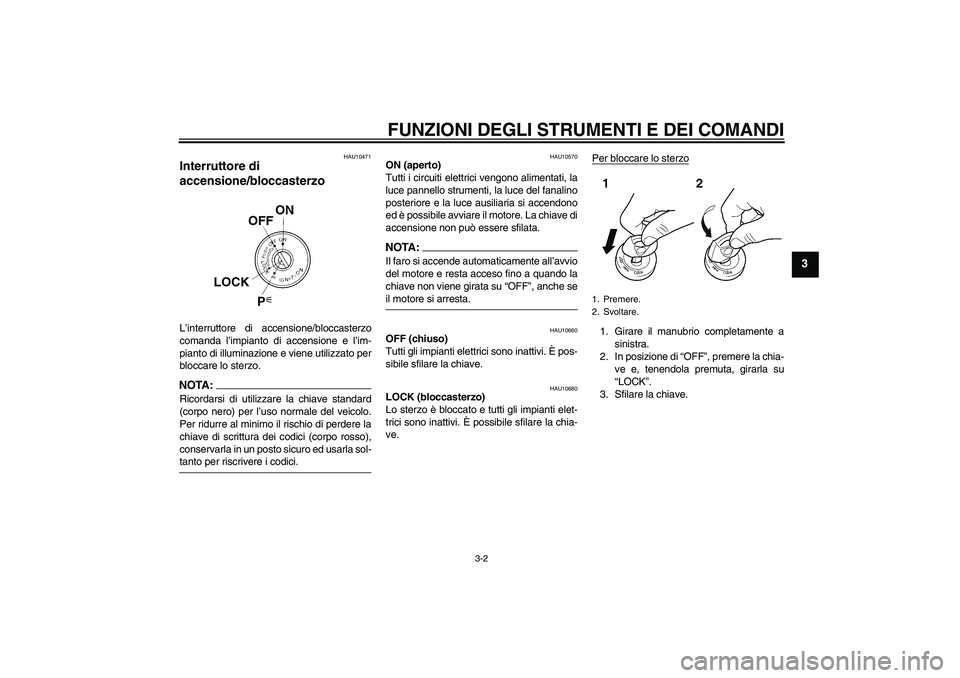

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471
Interruttore di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU10570
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e la luce ausiliaria si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.NOTA:Il faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando la
chiave non viene girata su “OFF”, anche seil motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il motociclo
sia ben fermo prima di girare la chiave inposizione di “OFF” o “LOCK”.
HAU33000
(Parcheggio)
Lo sterzo è bloccato e la luce del fanalino
posteriore e la luce ausiliaria sono accese.
È possibile accendere le luci di emergenza
e gli indicatori di direzione, ma tutti gli altri
impianti elettrici sono spenti. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11001
Spie di segnalazione e di
avvertimento
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
1. Premere.
2. Svoltare.
1. Spia d’avvertimento problemi al motore
“”
2. Spia indicatore di direzione “”
3. Spia d’avvertimento livello carburante “”
4. Spia luce abbagliante “”
5. Spia marcia in folle “”
6. Spia d’avvertimento della temperatura del
liquido refrigerante “”
7. Spia di segnalazione del sistema
immobilizzatore “”

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11360
Spia d’avvertimento livello carburante
“”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 5.0 L (1.32 US gal)
(1.10 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se il circuito
di rilevamento livello carburante è guasto, si
ripeterà il seguente ciclo fino a quando il
guasto non verrà eliminato: La spia d’avver-
timento livello carburante lampeggerà ottovolte, poi si spegnerà per 2.5 secondi. In
questo caso, far controllare il mezzo da un
concessionario Yamaha.
HAU11440
Spia d’avvertimento della temperatura
del liquido refrigerante “”
Questa spia si accende quando il motore si
surriscalda. In questo caso, arrestare im-
mediatamente il motore e lasciarlo raffred-
dare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(vedere pagina 3-5 per spiegazioni sul si-
stema di autodiagnosi.)Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU26871
Spia di segnalazione del sistema
immobilizzatore “”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore è difettoso, la spia di segnalazione ini-
zierà a lampeggiare e lo strumento
multifunzione mostrerà un codice di errore

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
quando la chiave è girata su “ON” (vedere
“Sistema di autodiagnosi” a pagina 3-5 perparticolari).
HAUM1662
Display multifunzione Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro (che indica la velocità di
marcia)


un contachilometri totalizzatore (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per la riser-
va carburante (che indica la distanza
percorsa dall’accensione della spia
d’avvertimento livello carburante)


un orologio


un sistema di autodiagnosi
NOTA:

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i pulsanti “SELECT”
e “RESET”.


Solo per il Regno Unito: Per alternare
sui display del tachimetro e del conta-
chilometri/contachilometri parziale la
visualizzazione dei chilometri o delle
miglia, premere il tasto “SELECT” peralmeno due secondi.
Modalità contachilometri totalizzatore e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità contachilometri tota-
lizzatore “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Se si accende la spia del livello carburante
(vedere pag. 3-3), il display del contachilo-
metri totalizzatore passerà automaticamen-
te alla modalità “F-TRIP”, contachilometri
parziale riserva carburante, ed inizierà a
conteggiare la distanza percorsa a partire
1. Display multifunzione
2. Orologio
3. Contachilometri parziale 1
4. Contachilometri/contachilometri parziale per
la riserva carburante/contachilometri
parziale 2
5. Tasto di selezione “SELECT”
6. Tasto di azzeramento “RESET”
7. Tachimetro

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
da quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore nel seguente ordine:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo mentre il contachilometri parziale
selezionato lampeggia. Se non si azzera
manualmente il contachilometri parziale
della riserva carburante, esso si azzererà
automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
Modalità orologio
Girare la chiave in posizione di “ON”.
Per regolare l’orologio:1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT” per impo-
stare le ore e le cifre dei minuti inizie-
ranno a lampeggiare.4. Premere il tasto “RESET” per regolare
i minuti.
5. Premere il tasto “SELECT” per impo-
stare i minuti e poi rilasciarlo per avvia-
re l’orologio.
Sistema di autodiagnosi
Questo modello è equipaggiato con un si-
stema di autodiagnosi per vari circuiti elettri-
ci.
Se uno qualsiasi di questi circuiti è difettoso,
la spia d’avvertimento dei problemi al moto-
re si accende, e poi il display multifunzione
indicherà un codice di errore a due cifre (per
es., 11, 12, 13).
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia del sistema
immobilizzatore lampeggia, e poi il displaymultifunzione indica un codice di errore a
due cifre (per es., 51, 52, 53) quando la
chiave è girata su “ON”.
NOTA:Se il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Se
appare questo errore, provare a fare quantosegue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTA:Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino all’interrutto-
re di accensione, e non tenere più di una
chiave dell’immobilizzatore sullo stesso
anello portachiavi! Le chiavi del sistema im-
mobilizzatore possono provocare interfe-
renze nei segnali che a loro volta possonoimpedire l’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
HAU12330
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12343
Interruttori sul manubrio Sinistra1. Interruttore di segnalazione luce abbagliante
“”
2. Commutatore luce
abbagliante/anabbagliante “/”
3. Interruttore degli indicatori di direzione
“/”
4. Interruttore dell’avvisatore acustico “”
5. Interruttore luci d’emergenza “”

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Destra
HAU12350
Interruttore di segnalazione luce
abbagliante “”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore degli indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU12731
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci di emergenza (lampeggio simul-
taneo di tutti gli indicatori di direzione).
Le luci di emergenza vengono utilizzate in
caso di emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10060
Non utilizzare a lungo le luci di emergen-za, per evitare di scaricare la batteria.
1. Interruttore di arresto motore “/”
2. Interruttore di avviamento “”

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU12820
Leva della frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
di interruzione del circuito di accensione
(Vedere pagina 3-15.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
1. Leva della frizione
1. Pedale del cambio
1. Leva del freno
