2004 YAMAHA XT660R Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
HAUM1900
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza di
ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-ci forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio del carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio ed il de-
terioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio della candela
e la candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio sulla cande-
la e poi mettere la candela sulla te-
sta del cilindro in modo che gli
elettrodi siano a massa (questo li-
miterà la formazione di scintille du-
rante la prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo la parete del cilindro si rico-
prirà di olio).
e. Togliere il cappuccio dalla candela
e poi installare la candela ed il cap-
puccio della candela.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-29.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
XT660R 2240 mm (88.2 in)
XT660X 2150 mm (84.6 in)
Larghezza totale:
XT660R 845 mm (33.3 in)
XT660X 865 mm (34.1 in)
Altezza totale:
XT660R 1230 mm (48.4 in)
XT660X 1210 mm (47.6 in)
Altezza alla sella:
XT660R 865 mm (34.1 in)
XT660X 870 mm (34.3 in)
Passo:
XT660R 1505 mm (59.3 in)
XT660X 1490 mm (58.7 in)
Distanza da terra:
XT660R 210 mm (8.27 in)
XT660X 205 mm (8.07 in)
Raggio minimo di sterzata:
2400 mm (94.5 in)Peso:Con olio e carburante:
XT660R 181.0 kg (399 lb)
XT660X 186.0 kg (410 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
660.0 cm³ (40.27 cu.in)Alesaggio × corsa:
100.0 × 84.0 mm (3.94 × 3.31 in)
Rapporto di compressione:
10.00 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
1.00 L (1.06 US qt) (0.88 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito di olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Quantità di riserva carburante:
5.0 L (1.32 US gal) (1.10 Imp.gal)Iniezione elettronica:Produttore:
DENSO
Modello:
297500-0390Candela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d’olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione primaria:
75/36 (2.083)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/15 (3.000)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
30/12 (2.500)
2ª:
26/16 (1.625)
3ª:
23/20 (1.150)
4ª:
20/22 (0.909)
5ª:
20/26 (0.769)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
XT660R 27.25 °
XT660X 26.00 °
Avancorsa:
XT660R 107.0 mm (4.21 in)
XT660X 94.0 mm (3.70 in)Pneumatico anteriore:Tipo:
Con camera d’ariaMisura:
XT660R 90/90-21M/C 54S, 90/90-21M/C
54T
XT660X 120/70R17 M/C 58H
Produttore/modello:
XT660R METZELER/TOURANCE FRONT
XT660X PIRELLI/DRAGON
Produttore/modello:
XT660R MICHELIN/SIRAC
Pneumatico posteriore:Tipo:
Con camera d’aria
Misura:
XT660R 130/80-17M/C 65S, 130/80-
17M/C 65T
XT660X 160/60R17 M/C 69H
Produttore/modello:
XT660R METZELER/TOURANCE
XT660X PIRELLI/DRAGON
Produttore/modello:
XT660R MICHELIN/SIRAC ACarico:Carico massimo:
186 kg (410 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)Posteriore:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)
Condizione di carico:
90–186 kg (198–410 lb)
Anteriore:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 220 kPa (32 psi) (2.20 kgf/cm²)
Posteriore:
XT660R 225 kPa (33 psi) (2.25 kgf/cm²)
XT660X 230 kPa (33 psi) (2.30 kgf/cm²)
Marcia fuoristrada:
Anteriore:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Posteriore:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
XT660R 21x1.85
XT660X 17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
XT660R 17M/C x MT2.75
XT660X 17M/C x MT4.25Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra

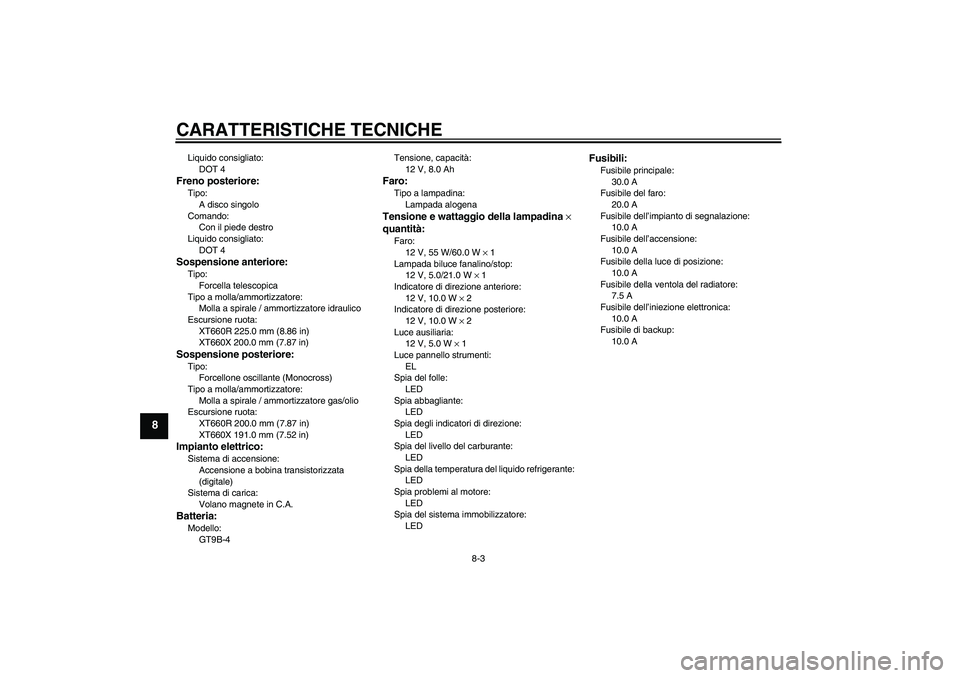

CARATTERISTICHE TECNICHE
8-3
8
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
XT660R 225.0 mm (8.86 in)
XT660X 200.0 mm (7.87 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
XT660R 200.0 mm (7.87 in)
XT660X 191.0 mm (7.52 in)Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT9B-4Tensione, capacità:
12 V, 8.0 Ah
Faro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 55 W/60.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce pannello strumenti:
EL
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia della temperatura del liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul telaio.NOTA :
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero di identificazione del veicolo

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540
Etichetta del modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-12.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta del modello

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ..................... 3-7BBatteria ................................................. 6-29
Blocchetto di accensione/bloccasterzo... 3-2CCambi di marcia...................................... 5-2
Candela, controllo................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-11
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-6
Catena di trasmissione,
lubrificazione ...................................... 6-25
Cavalletto laterale ................................. 3-14
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-28
Cavi, controllo e lubrificazione .............. 6-26
Come supportare il motociclo ............... 6-34
Commutatore luce abbagliante/
anabbagliante ....................................... 3-8
Convertitore catalitico ........................... 3-12
Cuscinetti delle ruote, controllo ............ 6-29DDisplay multifunzione.............................. 3-5EElemento filtro aria e tubo ispezione,
sostituzione e pulizia .......................... 6-16
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta del modello .............................. 9-2
FForcella, controllo .................................. 6-28
Fusibili, sostituzione .............................. 6-31GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-18
Gioco della leva della frizione,
regolazione ......................................... 6-21
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-13IImpianto di interruzione del circuito
di accensione ...................................... 3-15
Informazioni di sicurezza......................... 1-1
Interruttore degli indicatori di direzione ... 3-8
Interruttore della luce stop del freno
posteriore, regolazione ....................... 6-22
Interruttore dell’avvisatore acustico......... 3-8
Interruttore di arresto motore ..................3-8
Interruttore di avviamento ....................... 3-8
Interruttore di segnalazione luce
abbagliante ........................................... 3-8
Interruttore luci d’emergenza .................. 3-8
Interruttori sul manubrio .......................... 3-7KKit di attrezzi in dotazione ....................... 6-1LLampadina degli indicatori di direzione
o della lampadina del fanalino
posteriore/dello stop, sostituzione....... 6-33
Lampadina del faro, sostituzione .......... 6-32
Lampadina della luce ausiliaria,
sostituzione ......................................... 6-34
Leva del freno .........................................3-9Leva della frizione ................................... 3-9
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-27
Liquido refrigerante ............................... 6-13
Livello del liquido freni, controllo ........... 6-23
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-26
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione della chiave ... 9-1
Numero di identificazione del veicolo ..... 9-1OOlio motore e elemento del filtro
dell’olio................................................ 6-10PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale del cambio .................................. 3-9
Pedale del freno.................................... 3-10
Pedale del freno, lubrificazione............. 6-27
Pneumatici ............................................ 6-18
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-17
Ricerca ed eliminazione guasti ............. 6-38
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-35
Ruota (posteriore) ................................. 6-36

INDICE ANALITICORuote .................................................... 6-20SScomparto portaoggetti......................... 3-13
Sella ...................................................... 3-12
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento della temperatura
del liquido refrigerante .......................... 3-4
Spia d’avvertimento livello carburante .... 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia del folle ........................................... 3-4
Spia di segnalazione del sistema
immobilizzatore..................................... 3-4
Spia indicatore di direzione ..................... 3-3
Spia luce abbagliante.............................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Sterzo, controllo .................................... 6-29TTabelle di ricerca ed eliminazione
guasti .................................................. 6-39
Tappo del serbatoio del carburante ...... 3-10
Tensione della catena di
trasmissione ....................................... 6-24
