2004 YAMAHA WR 450F ESP

INSP
ADJ
Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen, die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Die Spannung entsprechend
regulieren, um eine normale
Ladestromstärke zu erhal-
ten.Ladegerät
Amperemeter
Den Zeitmesser auf die von
der Ruhespannung bestimm-
ten Zeitspanne einstellen.
Siehe unter “BATTERIE
KONTROLLIEREN UND
LADEN”.
Nimmt die benötigte Ladezeit über 5 Stunden in Anspruch, ist es rat-
sam, die Ladestromstärke nach 5 Stunden zu kontrollieren. Sind Ver-
änderungen in der Stromstärke eingetreten, die Spannung neu
einstellen, um die normale Ladestromstärke zu erhalten. Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Ladespannung auf 20–
25 V stellen.
Die Stromstärke 3–5 Minuten
lang überwachen. Wird die
normale Ladestromstärke
überschritten ?
Übersteigt die Amperezahl
nach 5 Minuten nicht die nor-
male Ladestromstärke, muß
die Batterie ersetzt werden.
Vor dem Messen der Ruhespannung, die Batterie über 30 Minuten
lang nicht benutzen.
12,8 V → Der Ladevorgang ist abgeschlossen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
HINWEIS:Vor dem Messen der Ruhespannung
die Batterie über 30 Minuten lang
nicht benutzen.
Die Ladespannung auf 16–17 V stellen.
(Ist die Ladespannung niedriger, wird
das Aufladen unzureichend sein, ist sie
höher wird die Batterie überladen.)
NEIN JA
JA
NEIN
HINWEIS:
BATTERIE KONTROLLIEREN UND LADEN
3 - 54

INSP
ADJ
Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ein Ladegerät und Ampe-
remeter an die Batterie
anschließen und mit dem
Laden beginnen.
Ist die Amperezahl höher,
als die auf der Batterie
abgegeben normalen
Ladestromstärke ?
Die Batterie laden, bis die Ladespan-
nung bei 15 V liegt.
HINWEIS:
Die Ladezeit auf maximal 20 Stunden ein-
stellen.
Vor dem Messen der Ruhespannung, die
Batterie über 30 Minuten lang nicht benut-
zen.
12,8 V → Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V → Die Batterie erneut laden.
Unter 12,0 V → Die Batterie erneuern.
ACHTUNG:
Ladegeräte mit konstanter Spannung sind
für das Aufladen von wartungsfreien Bat-
terien nicht geeignet.
Mit diesem Ladegerättyp kann eine
wartungsfreie Batterie nicht aufgela-
den werden. Es wird ein einstellba-
res Ladegerät empfohlen.
HINWEIS:
Vor dem Messen der Ruhespan-
nung, die Batterie über 30 Minuten
lang nicht benutzen.
Ladegerät
Amperemeter
Voltameter JA NEIN
BATTERIE KONTROLLIEREN UND LADEN
3 - 55

INSP
ADJ
Método de carga con un cargador de voltaje variable
Mida el voltaje en circuito
abierto antes de proceder a
la carga.
Conecte un cargador y un
amperímetro a la batería e
inicie la carga.
¿Es el amperaje superior al
amperaje normal de carga
indicado en la batería?NO
SÍ Cargador
Amperímetro
Ajuste el voltaje hasta obtener
el amperaje normal de carga.
Ajuste el temporizador al
tiempo de carga determinado
por el voltaje en circuito abierto.
Consulte la sección “INSPEC-
CIÓN Y CARGA DE LA
BATERÍA”.Ajuste el voltaje de carga a 20
~ 25 V.
Controle el amperaje durante 3 ~
5 minutos. ¿Se ha sobrepasado
el amperaje normal de carga?
NO SÍ
Si el amperaje no sobrepasa el
amperaje normal de carga des-
pués de 5 minutos, cambie la
batería.
Si el tiempo de carga requerido es superior a 5 horas, se recomienda compro-
bar el amperaje de carga después de 5 horas. Si se produce cualquier varia-
ción del amperaje, reajuste el voltaje hasta obtener el amperaje normal de
carga.
Deje la batería en reposo durante más de 30 minutos antes de medir el vol-
taje en circuito abierto.
12,8 V
→ La carga está completa.
12,0 ~ 12,7 V
→ Debe recargarse.
Inferior a 12,0 V
→ Cambie la batería.
Deje la batería en reposo durante más de
30 minutos antes de medir el voltaje en
circuito abierto.
Ajuste el voltaje de carga a 16 ~ 17 V.
(Si el voltaje de carga es inferior, la carga
será insuficiente; si es superior, la batería
se sobrecargará.)
NOTA:
NOTA:
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 54

INSP
ADJ
3. Erneuern:
Durchgebrannte Sicherung
WARNUNG
Eine Sicherung niemals überbrük-
ken oder durch eine Sicherung mit
einer höheren als der empfohle-
nen Amperezahl ersetzen. Falsche
Sicherungen und Behelfsbrücken
können schwere Schäden und
nicht selten Brände in der elektri-
schen Anlage verursachen sowie
das Anlaßsystem und die Zün-
dung beeinträchtigen.
4. Montieren:
Sicherungsabdeckung
Sitzbank Arbeitsschritte:
Das Zündschloß auf “OFF” stel-
len.
Eine neue Sicherung mit der
vorgeschriebenen Amperezahl
einsetzen.
Die entsprechenden Schalter
betätigen, um die Funktion der
betroffenen Stromkreise zu prü-
fen.
Brennt die Sicherung sofort
wieder durch, den entsprechen-
den Stromkreis kontrollieren.
Sicherung Ampere
Anzahl
Hauptsicherung 10 A 1
SCHEINWERFERLAMPE AUS-
WECHSELN
1. Demontieren:
Scheinwerfer
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN”
im KAPITEL 4.
2. Demontieren:
Lampenshutzkappe 1
3. Lösen:
Lampenhalter 1
4. Demontieren:
Schweinwerferlampe 2
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß, daher entflammbares
Material fernhalten und die Lampe
niemals berühren, bevor sie aus-
reichend abgekühlt ist. 3. Remplacer:
Fusible grillé
AVERTISSEMENT
Ne jamais utiliser un fusible d’ampé-
rage différent de celui spécifié. Toute
improvisation ou la mise en place d’un
fusible d’un ampérage incorrect ris-
que de gravement endommager le cir-
cuit électrique, de provoquer un
mauvais fonctionnement du système
de démarrage et d’allumage et pour-
rait même être à l’origine d’un incen-
die.
4. Monter:
Couvercle de fusibles
Selle Etapes de remplacement:
Placer le contacteur à clé sur
“OFF”.
Monter un nouveau fusible
d’ampérage correct.
Mettre les contacteurs en circuit
afin de vérifier si le circuit électri-
que fonctionne.
Si le fusible grille immédiatement,
contrôler le circuit électrique.
Description IntensitéQté
Fusible principal 10 A 1
REMPLACER LES AMPOULES DU
PHARE
1. Déposer:
Phare
Se reporter à la section “SELLE,
RESERVOIR A ESSENCE ET
CACHES LATERAUX” au
CHAPITRE 4.
2. Déposer:
Cache de fixation d’ampoule
de phare 1
3. Détacher:
Fixation d’ampoule de phare
1
4. Déposer:
Ampoule de phare 2
AVERTISSEMENT
L’ampoule de phare chauffant consi-
dérablement, écarter les produits
inflammables et les mains jusqu’à
refroidissement de l’ensemble
ampoule.3. Cambiar:
Fusible fundido
ADVERTENCIA
No utilice nunca un fusible de ampe-
raje que no sea el especificado. La
improvisación o el uso de un fusible de
amperaje incorrecto puede provocar
una avería grave del sistema eléctrico
y el funcionamiento incorrecto del sis-
tema de luces y encendido, con el con-
siguiente riesgo de incendio.
4. Instalar:
Cubierta del fusible
Sillín Pasos de sustitución:
Sitúe el interruptor principal en
“OFF”.
Instale un nuevo fusible del ampe-
raje correcto.
Encienda los interruptores para
verificar si el circuito eléctrico fun-
ciona.
Si el fusible se vuelve a fundir
inmediatamente, compruebe el cir-
cuito eléctrico.
Elementos
AmperajeCanti-
dad
Fusible principal 10 A 1
SUSTITUCIÓN DE LAS BOMBI-
LLAS DEL FARO
1. Extraer:
Faro
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
2. Extraer:
Tapa del portabombillas del
faro 1
3. Desmontar:
Portabombillas del faro 1
4. Extraer:
Bombilla del faro 2
ADVERTENCIA
Mantenga las manos y los productos
inflamables alejados de la bombilla
del faro cuando esté encendida ya que
estará muy caliente. No toque la bom-
billa hasta que se haya enfriado.
REMPLACER LES AMPOULES DU PHARE
SCHEINWERFERLAMPE AUSWECHSELN
SUSTITUCIÓN DE LAS BOMBILLAS DEL FARO
3 - 57

ENG

4 - 4
PRÜFUNG
Krümmer und Schalldämpfer
1. Kontrollieren:

Dichtung
1

Beschädigung
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Krümmer und Schalldämpfer
1. Montieren:

Dichtung

Auspuffrohr
1

Mutter (Krümmer) 2
Schraube (Krümmer) 3
HINWEIS:
Zunächst die Mutter (Auspuffrohr)
provisorisch anziehen und dann die
Schraube (Auspuffrohr) auf 20 Nm
(2,0 m • kg, 14 ft • lb) festziehen. Da-
nach die Mutter (Auspuffrohr) auf
13 Nm (1,3 m • kg, 9,4 ft • lb) und an-
schließend die Schraube (Auspuff-
rohr) auf 24 Nm (2,4 m • kg, 17 ft • lb)
festziehen.
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Montieren:
Schlauchschelle 1
Dichtung 2
Schalldämpfer 3
Unterlegscheibe 4
Schraube (Schalldämpfer) 5
HINWEIS:
Die Dichtung mit der Maschenseite
a zum Auspuffrohr einbauen.
Die Dichtung soll entsprechend
den Abmessungen eingebaut wer-
den, wie in der Abbildung gezeigt.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)
CONTROLE
Tuyau d’echappement et silencieux
1. Contrôler:
Joint 1
Endommagement → Changer.
ASSEMBLAGE ET MONTAGE
Tuyau d’echappement et silencieux
1. Monter:
Joint
Tuyau d’échappement 1
Ecrou (tuyau d’échappement)
2
Boulon (tuyau d’échappe-
ment) 3
N.B.:
Commencer par serrer provisoirement
l’écrou (tuyau d’échappement), puis serrer
le boulon (tuyau d’échappement) 20 Nm
(2,0 m • kg, 14 ft • lb). Serrer ensuite une
nouvelle fois l’écrou (tuyau d’échappe-
ment) 13 Nm (1,3 m • kg, 9,4 ft • lb) puis
le boulon (tuyau d’échappement) 24 Nm
(2,4 m • kg, 17 ft • lb).
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
Bride 1
Joint 2
Silencieux 3
Rondelle 4
Boulon (silencieux) 5
N.B.:
Poser le joint avec la partie maillée a
vers le côté tuyau d'échappement.
Le joint doit être posé conformément
aux dimensions indiquées.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)
INSPECCIÓN
Tubo de escape y silenciador
1. Inspeccionar:
Junta 1
Daños → Reemplazar.
MONTAJE E INSTALACIÓN
Tubo de escape y silenciador
1. Instalar:
Junta
Tubo de escape 1
Tuerca (tubo de escape) 2
Perno (tubo de escape) 3
NOTA:
Primero, apriete provisionalmente la
tuerca (tubo de escape), y luego apriete
el perno (tubo de escape) a 20 Nm
(2,0 m • kg, 14 ft • lb). Después, vuelva a
apretar la tuerca (tubo de escape) 13 Nm
(1,3 m • kg, 9,4 ft • lb) y luego el perno
(tubo de escape) 24 Nm (2,4 m • kg,
17 ft • lb).
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Instalar:
Abrazadera 1
Junta 2
Silenciador 3
Arandela 4
Perno (silenciador) 5
NOTA:
Instale la junta con su área de malla a
hacia el lado del tubo de escape.
La junta deberá ser instalada de
acuerdo con la dimensión mostrada.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
TUBO DE ESCAPE Y SILENCIADOR

4 - 5
ENG

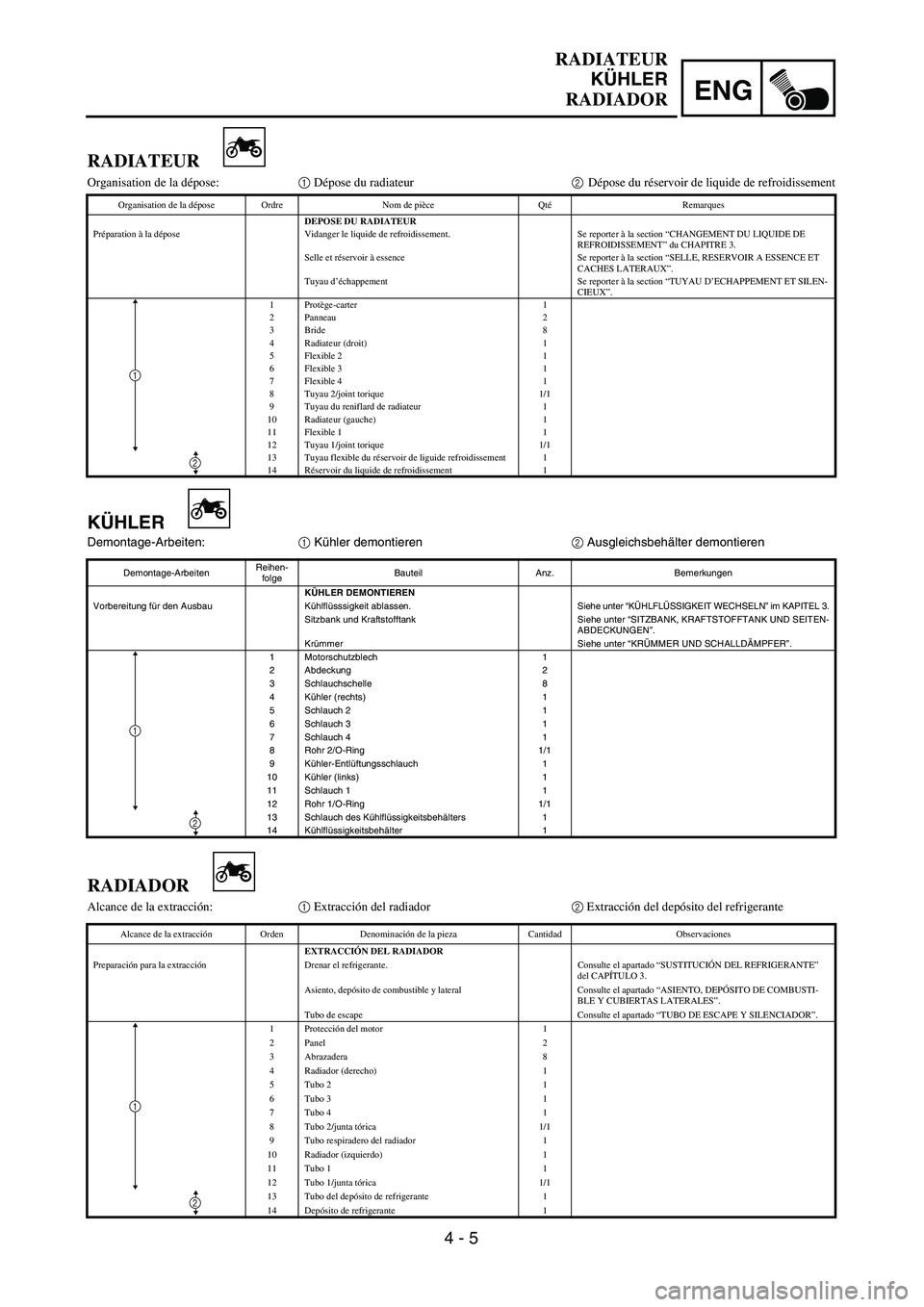

RADIATEUR
KÜHLER
RADIADOR
KÜHLER
Demontage-Arbeiten:1 Kühler demontieren2 Ausgleichsbehälter demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den Ausbau Kühlflüsssigkeit ablassen.Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” im KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEITEN-
ABDECKUNGEN”.
Krümmer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
1 Motorschutzblech 1
2 Abdeckung 2
3 Schlauchschelle 8
4Kühler (rechts) 1
5 Schlauch 2 1
6 Schlauch 3 1
7 Schlauch 4 1
8 Rohr 2/O-Ring 1/1
9Kühler-Entlüftungsschlauch 1
10 Kühler (links) 1
11 Schlauch 1 1
12 Rohr 1/O-Ring 1/1
13 Schlauch des Kühlflüssigkeitsbehälters 1
14 Kühlflüssigkeitsbehälter 1
1
2
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur2 Dépose du réservoir de liquide de refroidissement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT” du CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A ESSENCE ET
CACHES LATERAUX”.
Tuyau d’échappement Se reporter à la section “TUYAU D’ECHAPPEMENT ET SILEN-
CIEUX”.
1 Protège-carter 1
2 Panneau 2
3 Bride 8
4 Radiateur (droit) 1
5 Flexible 2 1
6 Flexible 3 1
7 Flexible 4 1
8 Tuyau 2/joint torique 1/1
9 Tuyau du reniflard de radiateur 1
10 Radiateur (gauche) 1
11 Flexible 1 1
12 Tuyau 1/joint torique 1/1
13 Tuyau flexible du réservoir de liguide refroidissement 1
14 Réservoir du liquide de refroidissement 1
1
2
RADIADOR
Alcance de la extracción:1 Extracción del radiador2 Extracción del depósito del refrigerante
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL RADIADOR
Preparación para la extracción Drenar el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL REFRIGERANTE”
del CAPÍTULO 3.
Asiento, depósito de combustible y lateral Consulte el apartado “ASIENTO, DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERALES”.
Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR”.
1 Protección del motor 1
2 Panel 2
3 Abrazadera 8
4 Radiador (derecho) 1
5 Tubo 2 1
6 Tubo 3 1
7 Tubo 4 1
8 Tubo 2/junta tórica 1/1
9 Tubo respiradero del radiador 1
10 Radiador (izquierdo) 1
11 Tubo 1 1
12 Tubo 1/junta tórica 1/1
13 Tubo del depósito de refrigerante 1
14 Depósito de refrigerante 1
1
2

ENG
4 - 7
RADIATEUR
KÜHLER
RADIADOR
3. Montieren:
Kühler-Entlüftungsschlauch
1
Kühler (rechts) 2
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Abdeckung 1
Schraube (obere Kühlerver-
kleidung) 2
HINWEIS:
Den Haken a an der Innenseite zu-
erst am Kühler einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Reniflard de radiateur 1
Radiateur (droit) 2
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau supérieur de
radiateur) 2
N.B.:
Accrocher d’abord le crochet a sur le
côté intérieur dans le radiateur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Tubo respiradero del radiador
1
Radiador (derecho) 2
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Panel 1
Perno (parte superior del panel
del radiador) 2
NOTA:
Coloque en primer lugar el gancho a
del lado interno dentro del radiador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 9
ENG
CARBURATEUR
VERGASER
CARBURADOR
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Belüftungsschlauch 4
2Gasschieber-Gehäusedeckel 1
3Schraube (Drosselklappenwelle) 1
4Gasschieber 1
5Nadelhalterung 1
6Düsennadel 1
7Dekel 1
8Feder 1
9Membran (Beschleunigungspumpe) 1
0Luftabschaltventil-Deckel 1
AFeder (Luftabschaltventil) 1
BMembran (Luftabschaltventil) 1
CSchwimmerkammer 1
DLeckdüse 1
ELeerlaufgemisch-Regulierschraube 1 Siehe unter “AUSBAU”.
FSchwimmer-Achsstift 1
GSchwimmer 1
1
DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU CARBURATEUR
1Reniflard 4
2Couvercle de logement de levier de soupape 1
3Vis (axe d’accélérateur) 1
4Boisseau 1
5Support d’aiguille 1
6Aiguille 1
7Couvercle 1
8Ressort 1
9Membrane (pompe d’accélérateur) 1
0Couvercle de clapet de coupure d’air 1
ARessort (clapet de coupure d’air) 1
BMembrane (clapet de coupure d’air) 1
CCuve à niveau constant 1
DGicleur de fuite 1
EVis de richesse 1 Se reporter à “POINTS DE DEPOSE”.
FAxe de flotteur 1
GFlotteur 1
1
DESMONTAJE DEL CARBURADOR
Alcance de la extracción:1 Desmontaje del carburador
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DEL CARBURADOR
1Tubo respiradero 4
2Cubierta de la carcasa de la palanca de la válvula 1
3Tornillo (eje del acelerador) 1
4Válvula del acelerador 1
5Porta-agujas 1
6Aguja del surtidor 1
7Cubierta 1
8Muelle 1
9Diafragma (bomba de aceleración) 1
0Cubierta de la válvula de corte de aire 1
AMuelle (válvula de corte de aire) 1
BDiafragma (válvula de corte de aire) 1
CCámara de flotación1
DSurtidor de fugas 1
ETornillo piloto 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
FBulón del flotador 1
GFlotador 1
1
