Page 25 of 92

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9
ACHTUNG:
GCA11790
Erscheint auf der Multifunktionsan-
zeige ein Fehlercode, sollte das
Fahrzeug so bald wie möglich über-
prüft werden, um mögliche Beschä-
digungen des Motors zu vermeiden.
Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für das
Wegfahrsperren-System ausgestattet.
Ist einer der Stromkreise des Wegfahr-
sperren-Systems defekt, leuchtet die
Anzeigeleuchte des Systems auf und
die Multifunktionsanzeige zeigt einen
zweistelligen Fehlercode an (z.B. 51,
52, 53), wenn der Zündschlüssel auf
“ON” gedreht ist.
HINWEIS:
Falls die Multifunktionsanzeige den
Fehlercode 52 anzeigt, könnte dies
durch eine Störbeeinflussung vom
Transponder verursacht werden. Tritt
diese Fehleranzeige auf, versuchen
Sie das Folgende.
1. Benutzen Sie den Schlüssel zurRe-Registrierung, um den Motor
zu starten.
HINWEIS:
Sicherstellen, daß keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und daß immer
nur ein Wegfahrsperren-Schlüssel am
selben Schlüsselring ist! Schlüssel des
Wegfahrsperren-Systems können Si-
gnalüberlagerungen verursachen, wo-
durch der Motor möglicherweise nicht
angelassen werden kann.
2. Falls der Motor anspringt, stellen
Sie ihn wieder aus und versuchen
Sie dann ihn mit den Standard-
schlüsseln anzulassen.
3. Falls der Motor nicht mit einem
oder beiden Standardschlüsseln
angelassen werden kann, bringen
Sie das Fahrzeug, den Schlüssel
zur Re-Registrierung des Codes
und beide Standardschlüssel zu
einer Yamaha-Fachwerkstatt und
lassen Sie die Standardschlüssel
re-registrieren.
Wenn die Multifunktionsanzeige einenFehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und
den Rückstellknopf “RESET”
gleichzeitig mindestens zwei Se-
kunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt,
die Stunden mit dem
Rückstellknopf “RESET” einstel-
len.
3. Den Wahlknopf “SELECT” drük-
ken, woraufhin die Minutenanzei-
ge blinken wird.
4. Den Rückstellknopf “RESET”
drücken, um die Minuten einzu-
stellen.
5. Den Wahlknopf “SELECT” drük-
ken und freigeben, um die Uhr zu
starten.
Page 26 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9
GAU12330
Diebstahlanlage
(Sonderzubehör)
Eine für dieses Modell als Sonderzu-
behör erhältliche Diebstahlanlage
kann von einer Yamaha-Fachwerk-
statt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12342

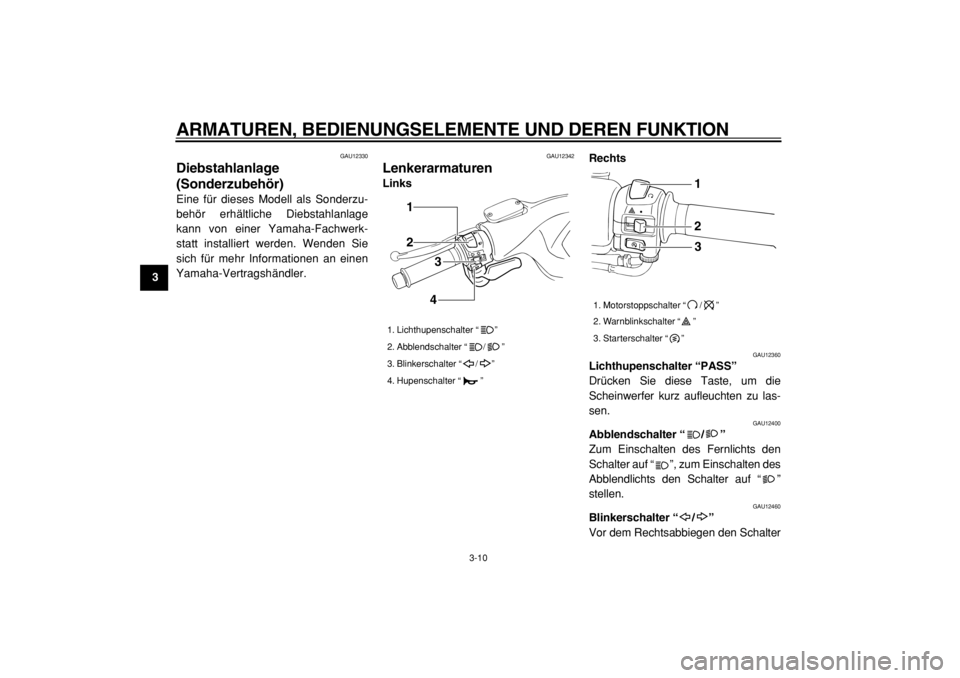

Lenkerarmaturen
LinksRechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die
Scheinwerfer kurz aufleuchten zu las-
sen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den
Schalter auf “ ”, zum Einschalten des
Abblendlichts den Schalter auf “ ”
stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
12
3
4
1. Motorstoppschalter “ / ”
2. Warnblinkschalter “ ”
3. Starterschalter “ ”
123
Page 27 of 92

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9

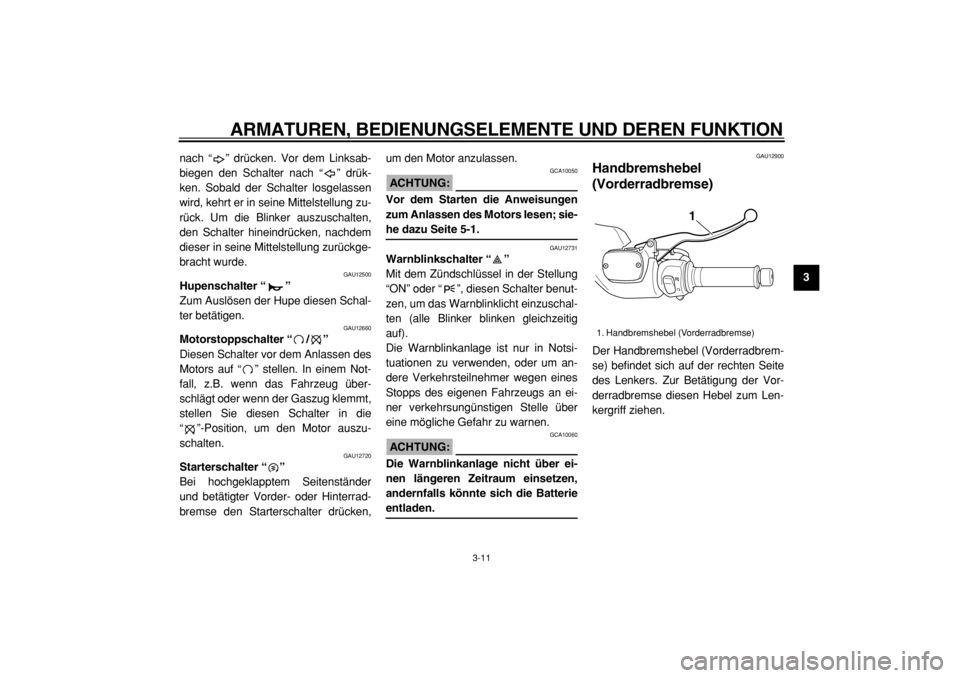

nach “ ” drücken. Vor dem Linksab-
biegen den Schalter nach “ ” drük-
ken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zu-
rück. Um die Blinker auszuschalten,
den Schalter hineindrücken, nachdem
dieser in seine Mittelstellung zurückge-
bracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schal-
ter betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des
Motors auf “ ” stellen. In einem Not-
fall, z.B. wenn das Fahrzeug über-
schlägt oder wenn der Gaszug klemmt,
stellen Sie diesen Schalter in die
“ ”-Position, um den Motor auszu-
schalten.
GAU12720
Starterschalter “”
Bei hochgeklapptem Seitenständer
und betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,um den Motor anzulassen.
ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen; sie-
he dazu Seite 5-1.
GAU12731
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ”, diesen Schalter benut-
zen, um das Warnblinklicht einzuschal-
ten (alle Blinker blinken gleichzeitig
auf).
Die Warnblinkanlage ist nur in Notsi-
tuationen zu verwenden, oder um an-
dere Verkehrsteilnehmer wegen eines
Stopps des eigenen Fahrzeugs an ei-
ner verkehrsungünstigen Stelle über
eine mögliche Gefahr zu warnen.
ACHTUNG:
GCA10060
Die Warnblinkanlage nicht über ei-
nen längeren Zeitraum einsetzen,
andernfalls könnte sich die Batterie
entladen.
GAU12900
Handbremshebel
(Vorderradbremse)
Der Handbremshebel (Vorderradbrem-
se) befindet sich auf der rechten Seite
des Lenkers. Zur Betätigung der Vor-
derradbremse diesen Hebel zum Len-
kergriff ziehen.
1. Handbremshebel (Vorderradbremse)
1
Page 28 of 92

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9
GAU12950

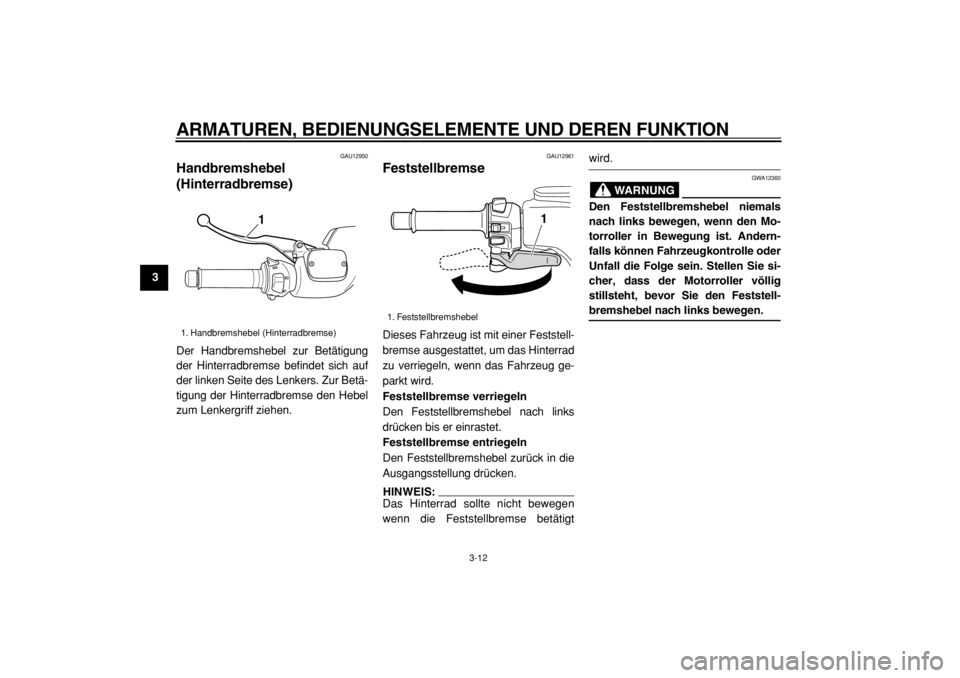

Handbremshebel
(Hinterradbremse)
Der Handbremshebel zur Betätigung
der Hinterradbremse befindet sich auf
der linken Seite des Lenkers. Zur Betä-
tigung der Hinterradbremse den Hebel
zum Lenkergriff ziehen.
GAU12961
Feststellbremse
Dieses Fahrzeug ist mit einer Feststell-
bremse ausgestattet, um das Hinterrad
zu verriegeln, wenn das Fahrzeug ge-
parkt wird.
Feststellbremse verriegeln
Den Feststellbremshebel nach links
drücken bis er einrastet.
Feststellbremse entriegeln
Den Feststellbremshebel zurück in die
Ausgangsstellung drücken.
HINWEIS:
Das Hinterrad sollte nicht bewegen
wenn die Feststellbremse betätigt
wird.
WARNUNG
GWA12360
Den Feststellbremshebel niemals
nach links bewegen, wenn den Mo-
torroller in Bewegung ist. Andern-
falls können Fahrzeugkontrolle oder
Unfall die Folge sein. Stellen Sie si-
cher, dass der Motorroller völlig
stillsteht, bevor Sie den Feststell-
bremshebel nach links bewegen.
1. Handbremshebel (Hinterradbremse)
1
1. Feststellbremshebel
1
Page 29 of 92

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
2
34
5
6
7
8
9
GAU13171

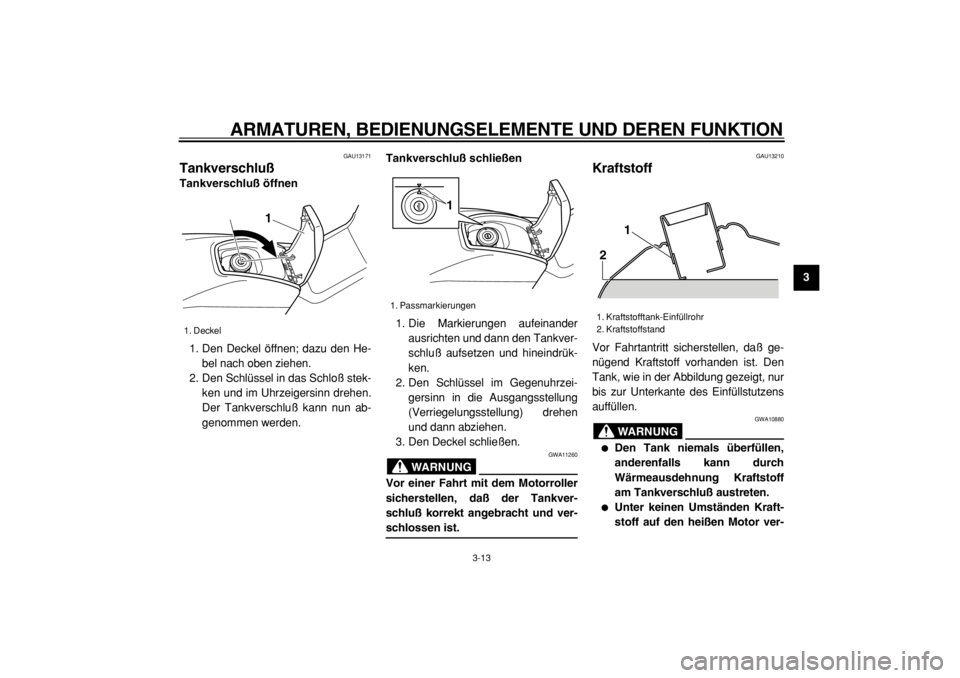

Tankverschluß
Tankverschluß öffnen
1. Den Deckel öffnen; dazu den He-
bel nach oben ziehen.
2. Den Schlüssel in das Schloß stek-
ken und im Uhrzeigersinn drehen.
Der Tankverschluß kann nun ab-
genommen werden.
Tankverschluß schließen
1. Die Markierungen aufeinander
ausrichten und dann den Tankver-
schluß aufsetzen und hineindrük-
ken.
2. Den Schlüssel im Gegenuhrzei-
gersinn in die Ausgangsstellung
(Verriegelungsstellung) drehen
und dann abziehen.
3. Den Deckel schließen.
WARNUNG
GWA11260
Vor einer Fahrt mit dem Motorroller
sicherstellen, daß der Tankver-
schluß korrekt angebracht und ver-
schlossen ist.
GAU13210
Kraftstoff
Vor Fahrtantritt sicherstellen, daß ge-
nügend Kraftstoff vorhanden ist. Den
Tank, wie in der Abbildung gezeigt, nur
bis zur Unterkante des Einfüllstutzens
auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen,
anderenfalls kann durch
Wärmeausdehnung Kraftstoff
am Tankverschluß austreten.
Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
1. Deckel
1
1. Passmarkierungen
1
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
2
1
Page 30 of 92

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9
schütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem sauberen, trocke-
nen, weichen Lappen abwischen.
GAU33520
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwie-
gende Schäden an Teilen des Mo-
tors (Ventile, Kolbenringe usw.) und
der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Normalbenzin mit einer Re-search-Oktanzahl von 91 oder höher.
Wenn Klopfen (oder Klingeln) auftritt,
wechseln Sie zu einer anderen Kraft-
marke oder tanken Sie Super bleifrei.
Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zünd-
kerze(n) und reduziert die Wartungsko-
sten.
GAU13440
Katalysator
Dieses Fahrzeug ist mit einem im
Schalldämpfer befindlichen Abgaska-
talysator ausgestattet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Be-
trieb heiß. Sicherstellen, daß die
Auspuffanlage abgekühlt ist, bevor
Sie irgendwelche Wartungsarbeiten
durchführen.
ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschä-
digungen zu vermeiden.
Ausschließlich bleifreien Kraft-
stoff tanken. Der Gebrauch ver-
bleiten Kraftstoffs verursacht
unreparierbare Schäden am Ab-
gaskatalysator.
Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEI-
FREIES NORMALBENZIN
Fassungsvermögen des Kraft-
stofftanks:
14.0 L (3.70 US gal)
(3.08 Imp.gal)
Page 31 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9 leicht brennbar sind.
Den Motor nicht über längere
Zeit im Leerlauf betreiben.
GAU13931

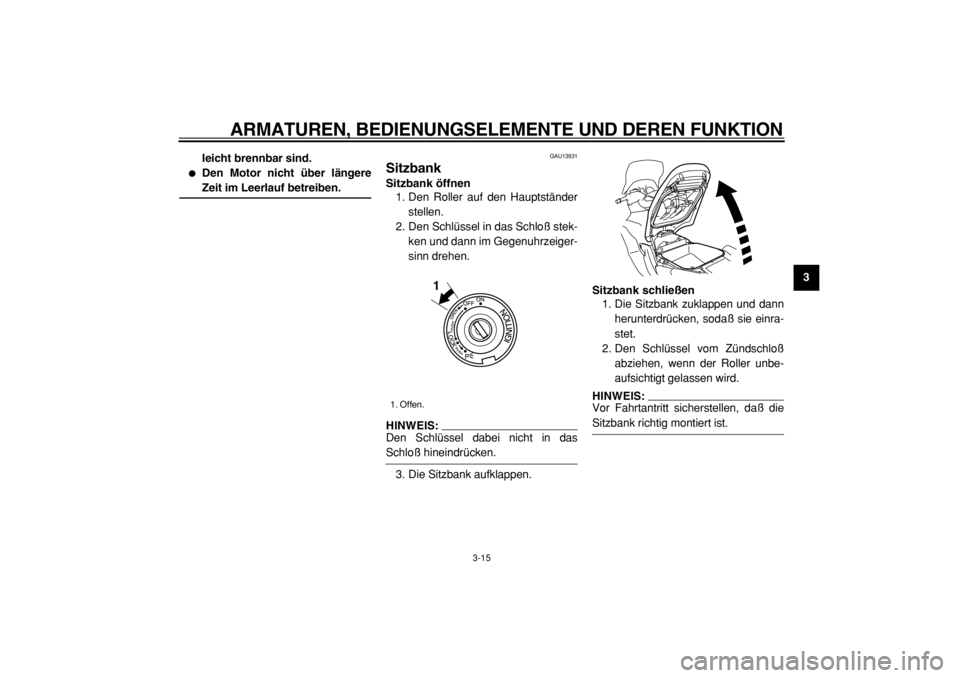

Sitzbank
Sitzbank öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Schloß stek-
ken und dann im Gegenuhrzeiger-
sinn drehen.
HINWEIS:
Den Schlüssel dabei nicht in das
Schloß hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodaß sie einra-
stet.
2. Den Schlüssel vom Zündschloß
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.
HINWEIS:
Vor Fahrtantritt sicherstellen, daß die
Sitzbank richtig montiert ist.
1. Offen.
1
Page 32 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9
GAU14270
Fahrer-Rückenlehne
einstellen
Die Fahrer-Rückenlehne kann gemäß
Abbildung auf drei verfügbare Positio-
nen verstellt werden.
Zum Einstellen der Rückenlehne:
1. Die Sitzbank öffnen. (Siehe
Seite 3-15.)
2. Die Rückenlehne losschrauben.3. Die Rückenlehne vorwärts oder
rückwärts in die gewünschte Stel-
lung schieben.
4. Die Rückenlehne festschrauben.
5. Die Sitzbank schließen.
GAU14340
Helmhalter
Der Helmhalter befindet sich unter der
Sitzbank. Beim Bordwerkzeug befindet
sich ein Drahtseil zum Sichern eines
Sturzhelmes am Helmhalter.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe
Seite 3-15.)
2. Das Drahtseil, wie in der Abbil-
dung gezeigt, durch die Öse des
Helmriemens führen und dann am
Helmhalter einhaken.
3. Die Sitzbank sorgfältig schließen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter
1. Rückenstütze
1
1. Rückenstütze
2. Schraube
1
2
1. Helmhalterung
1
