chiavi del sistema immobilizzatore pos-
sono provocare interferenze nei segna-
li che a loro volta possono impedire

l’avviamento del motore.
2. Se il motore si accende, spegnerlo
e provare ad accendere il motore
con le chiavi standard.
3. Se una o entrambe le chiavi stan-
dard non avviano il motore, portare
il veicolo, la chiave di ricodifica e le
due chiavi standard da un conces-
sionario Yamaha per fare ricodifi-
care le chiavi standard.
Se il display multifunzione indica codici
di errore, annotare il numero del codice
e poi fare controllare il veicolo da un
concessionario Yamaha.
Modalità orologio
Per regolare l’orologio:
1. Premere contemporaneamente i
tasti “SELECT” e “RESET” per al-
meno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT” e le ci-fre dei minuti inizieranno a lam-
peggiare.
4. Premere il tasto “RESET” per re-
golare i minuti.
5. Premere il tasto “SELECT” e poi ri-
lasciarlo per avviare l’orologio.
Premendo il tasto “SELECT” per
almeno due secondi, il display
dell’orologio passa alla visualizza-
zione della temperatura ambiente.
Display della temperatura ambiente
Questo display mostra la temperatura
ambiente da –10 °C a 50 °C in incre-
menti di 1 °C. La temperatura visualiz-
zata può differire dalla temperatura
ambiente. Premendo il tasto “SELECT”
per almeno due secondi, il display della
temperatura ambiente passa alla vi-
sualizzazione dell’orologio digitale.
NOTA:


Se la temperatura ambiente scen-
de sotto a –10 °C, non verrà visua-
lizzata una temperatura inferiore a
–10 °C.

Se la temperatura ambiente sale
sopra a 50 °C, non verrà visualiz-zata una temperatura superiore a
50 °C.

L’accuratezza dei valori della tem-
peratura potrebbe essere compro-
messa quando si procede a
velocità limitata (inferiore circa a
20 km/h) o se ci si ferma a sema-
fori, incroci, etc.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-10
1
2
3
4
5
6
7
8
9

HAU12330
Allarme antifurto (optional)
A richiesta, si può fare installare su
questo modello un allarme antifurto da
un concessionario Yamaha. Contattare
un concessionario Yamaha per mag-
giori informazioni.
HAU12343
Interruttori sul manubrio
SinistraDestra
HAU12360
Interruttore di segnalazione luce ab-
bagliante “PASS”
Premere questo interruttore per far
lampeggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “/”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.

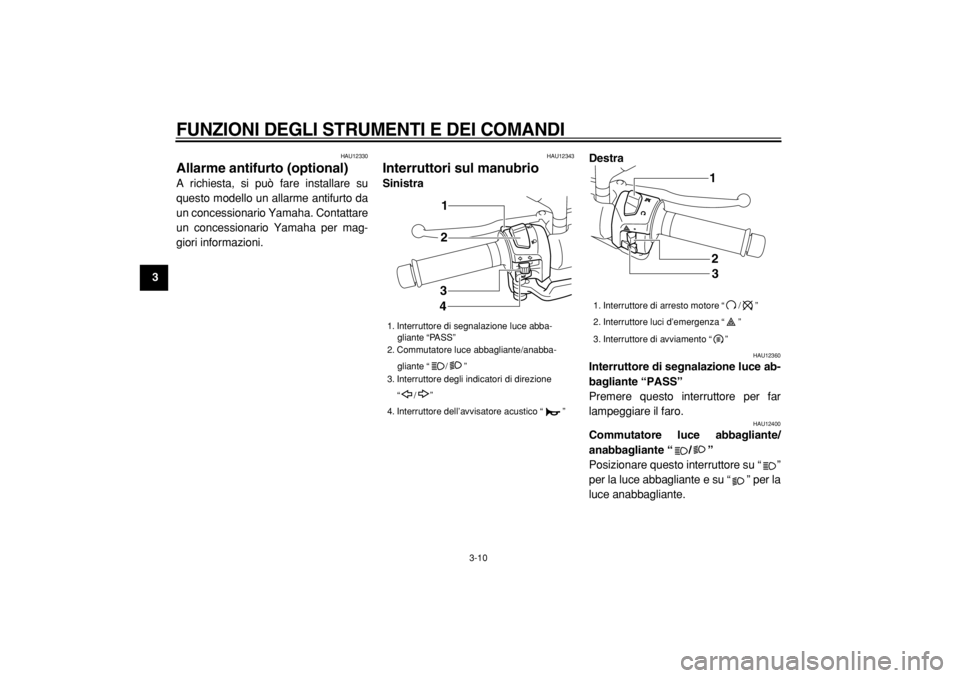

1. Interruttore di segnalazione luce abba-
gliante “PASS”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore degli indicatori di direzione
“ / ”
4. Interruttore dell’avvisatore acustico “ ”
1
2
3
4

1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ ”
3. Interruttore di avviamento “ ”
1
2
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

HAU12460
Interruttore degli indicatori di dire-
zione “/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spo-
stare questo interruttore verso “ ” per
segnalare una curva a sinistra. Una vol-
ta rilasciato, l’interruttore ritorna in posi-
zione centrale. Per spegnere le luci
degli indicatori di direzione, premere
l’interruttore dopo che è ritornato in po-
sizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azio-
nare l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/
”
Mettere questo interruttore su “ ” pri-
ma di accendere il motore. Porre que-
sto interruttore su “ ” per spegnere il
motore in caso di emergenza, come
per esempio se il veicolo si ribalta o se
il cavo dell’acceleratore è bloccato.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, preme-
re questo interruttore azionando il freno
anteriore o posteriore per mettere in ro-
tazione il motore con il motorino di av-
viamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avvia-
mento.
HAU12731
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per ac-
cendere le luci di emergenza (lampeg-
gio simultaneo di tutti gli indicatori di
direzione).
Le luci di emergenza vengono utilizzate
in caso di emergenza o per avvisare gli
altri utenti della strada dell’arresto del
vostro veicolo in zone di traffico perico-
loso.
ATTENZIONE:

HCA10060
Non utilizzare a lungo le luci di emer-genza, per evitare di scaricare la bat-
teria.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-12
1
2
3
4
5
6
7
8
9

HAU12900
Leva del freno anteriore
La leva del freno anteriore si trova sulla
manopola a destra del manubrio. Per
azionare il freno anteriore, tirare la leva
verso la manopola.
HAU12950
Leva del freno posteriore
La leva del freno posteriore si trova sul-
la manopola a sinistra del manubrio.
Per azionare il freno posteriore, tirare la
leva verso la manopola.
HAU12962
Leva di blocco freno
posteriore
Questo veicolo è equipaggiato con una
leva di blocco freno posteriore per im-
pedire alla ruota posteriore di muoversi
quando è arrestata in corrispondenza
della segnaletica stradale, negli incroci
con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno poste-
riore fino a quando non si innesta in po-
sizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno
posteriore nella posizione originaria.

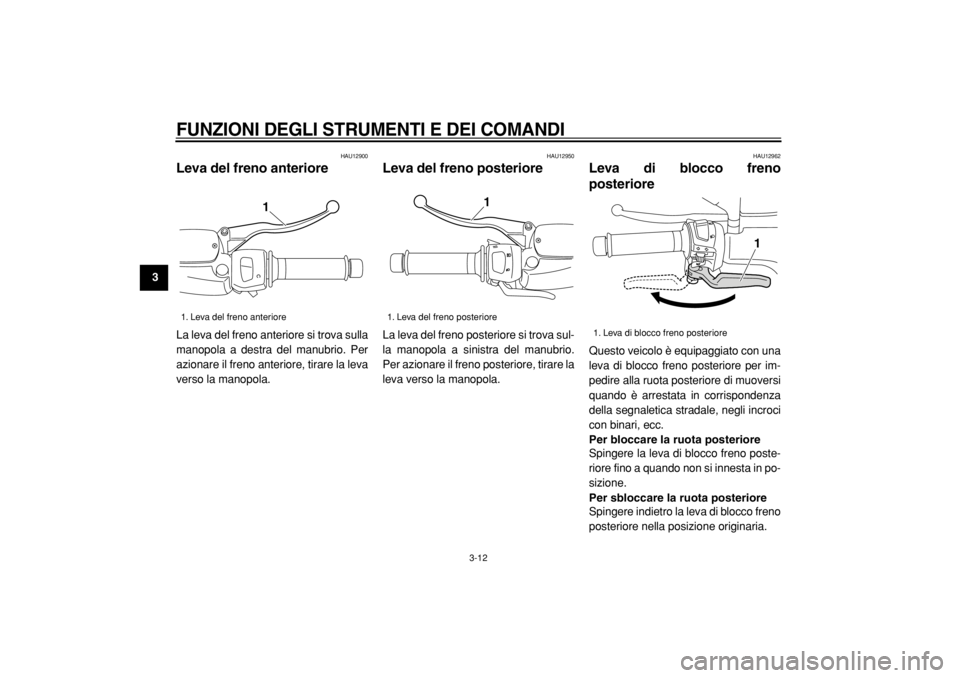

1. Leva del freno anteriore
1

1. Leva del freno posteriore1
1. Leva di blocco freno posteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-13
2
34
5
6
7
8
9
NOTA:


Ricordarsi di controllare che la ruo-
ta posteriore non si muova quando
la leva di blocco freno posteriore è
attivata.

Per garantire il bloccaggio sicuro
della ruota posteriore, applicare la
leva del freno posteriore prima di
spostare a sinistra la leva di blocco
freno posteriore.
AVVERTENZA

HWA12361
Non spostare mai la leva di blocco
del freno posteriore verso sinistra
mentre il veicolo è in movimento, al-
trimenti si potrebbe perdere il con-
trollo o causare un incidente.
Accertarsi che il veicolo si sia arre-
stato prima di spostare la leva di
blocco del freno posteriore verso si-
nistra.
HAU13161
Tappo del serbatoio del
carburante
Per aprire il tappo del serbatoio del
carburante
1. Aprire il coperchio facendo scorre-
re la leva in avanti e poi alzare la
leva.
2. Inserire la chiave nella serratura e
girarla in senso orario. La serratu-
ra si apre e si può togliere il tappo
del serbatoio del carburante.
Per installare il tappo del serbatoio
del carburante
1. Allineare i riferimenti di allinea-
mento, inserire il tappo del serba-
toio nell’apertura del serbatoio e
poi premere il tappo verso il basso.

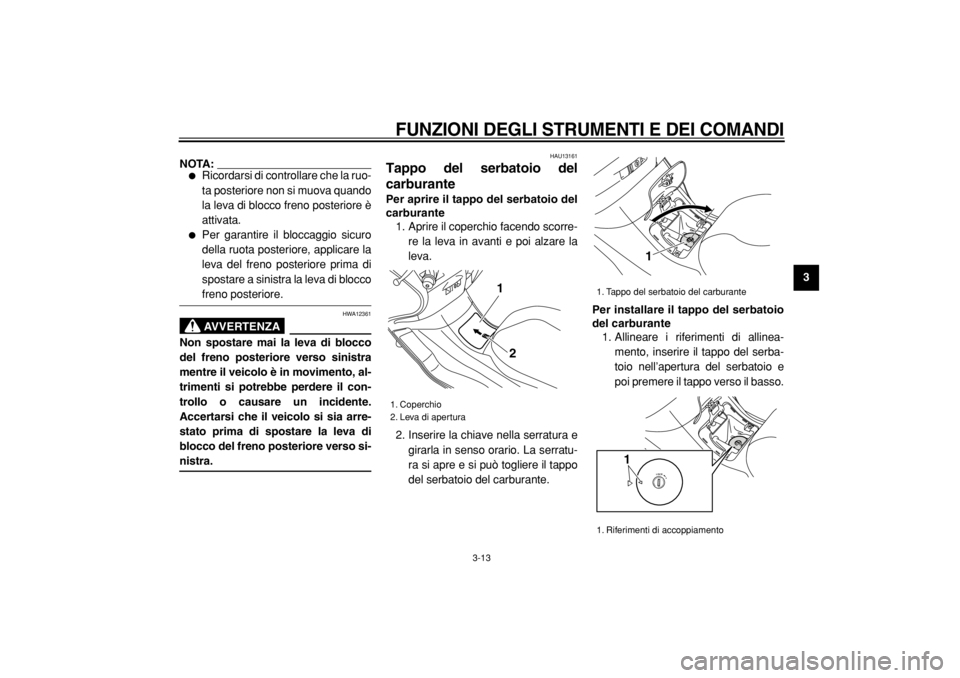

1. Coperchio
2. Leva di apertura
2 1

1. Tappo del serbatoio del carburante
1. Riferimenti di accoppiamento
1
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-14
1
2
3
4
5
6
7
8
9
2. Riportare la chiave nella sua posi-
zione originaria girandola in senso
antiorario, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA

HWA11120
Verificare che il tappo del serbatoio
del carburante sia installato e chiu-
so a chiave correttamente prima di
utilizzare lo scooter.
HAU13210
Carburante
Accertarsi che il serbatoio contenga
una quantità sufficiente di carburante.
Riempire il serbatoio del carburante
fino al fondo del bocchettone, come il-
lustrato nella figura.
AVVERTENZA

HWA10880

Non riempire eccessivamente il
serbatoio, altrimenti il carburan-
te potrebbe traboccare quando
si riscalda e si espande.

Evitare di versare carburante
sul motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio puli-
to, asciutto e soffice l’eventuale car-
burante versato, in quanto può
deteriorare le superfici verniciate o
di plastica.
HAU33520
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danneggiamenti
gravi sia alle parti interne del moto-
re, come le valvole ed i segmenti, sia
all’impianto di scarico.
Il vostro motore Yamaha è stato pro-

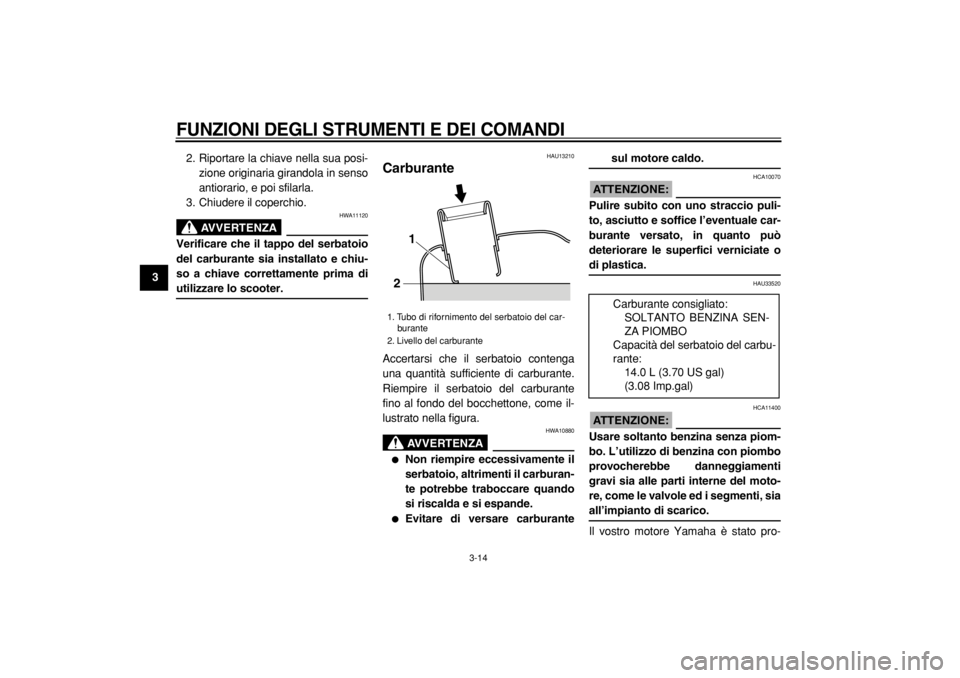

1. Tubo di rifornimento del serbatoio del car-
burante
2. Livello del carburante
21

Carburante consigliato:
SOLTANTO BENZINA SEN-
ZA PIOMBO
Capacità del serbatoio del carbu-
rante:
14.0 L (3.70 US gal)
(3.08 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-15
2
34
5
6
7
8
9
gettato per l’utilizzo di benzina normale
senza piombo con un numero di ottano
controllato di 91 o più. Se il motore bat-
te in testa, usare benzina di una marca
diversa o benzina super senza piombo.
L’uso della benzina senza piombo pro-
lunga la durata delle candele e riduce i
costi di manutenzione.

HAU13440
Convertitore catalitico
Questo veicolo è dotato di un converti-
tore catalitico nella marmitta.
AVVERTENZA

HWA10860
L’impianto dello scarico scotta dopo
il funzionamento del mezzo. Verifi-
care che l’impianto dello scarico si
sia raffreddato prima di eseguire la-
vori di manutenzione su di esso.
ATTENZIONE:

HCA10700
Si devono rispettare le seguenti pre-
cauzioni di sicurezza per prevenire il
rischio di incendi o di altri danneg-
giamenti:

Usare soltanto benzina senza
piombo. L’utilizzo di benzina
con piombo provocherebbe
danni irreparabili al convertitore
catalitico.

Non parcheggiare mai il veicolo
vicino a possibili rischi di incen-
dio, come erba o altri materiali
facilmente combustibili.

Non far girare il motore troppo a
lungo al minimo.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-16
1
2
3
4
5
6
7
8
9

HAU34140
Selle
Sella del pilota
Per aprire la sella del pilota
1. Posizionare lo scooter sul cavallet-
to centrale.
2. Inserire la chiave nell’interruttore
principale e girarla in senso antio-
rario.
NOTA:
Non premere la chiave mentre la si gi-

ra.
3. Alzare la sella del pilota.Per chiudere la sella del pilota
1. Abbassare la sella del pilota e poi
premerla verso il basso per bloc-
carla in posizione.
2. Togliere la chiave dall’interruttore
principale se si lascia incustodito
lo scooter.NOTA:
Verificare che la sella del pilota sia fis-
sata correttamente prima di utilizzare il

mezzo.
Sella del passeggero
Per togliere la sella del passeggero
1. Aprire la sella del pilota.
2. Togliere il bullone, e poi estrarre la
sella del pilota tirandola in avanti.

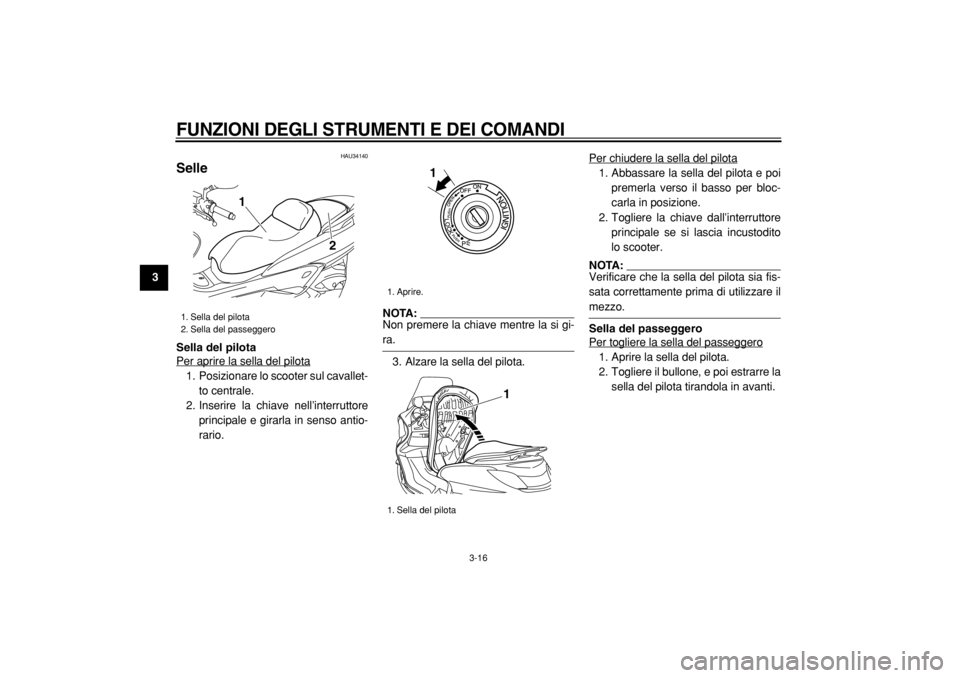

1. Sella del pilota
2. Sella del passeggero
2 1

1. Aprire.
1. Sella del pilota
1
1
