Page 33 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
2
34
5
6
7
8
9

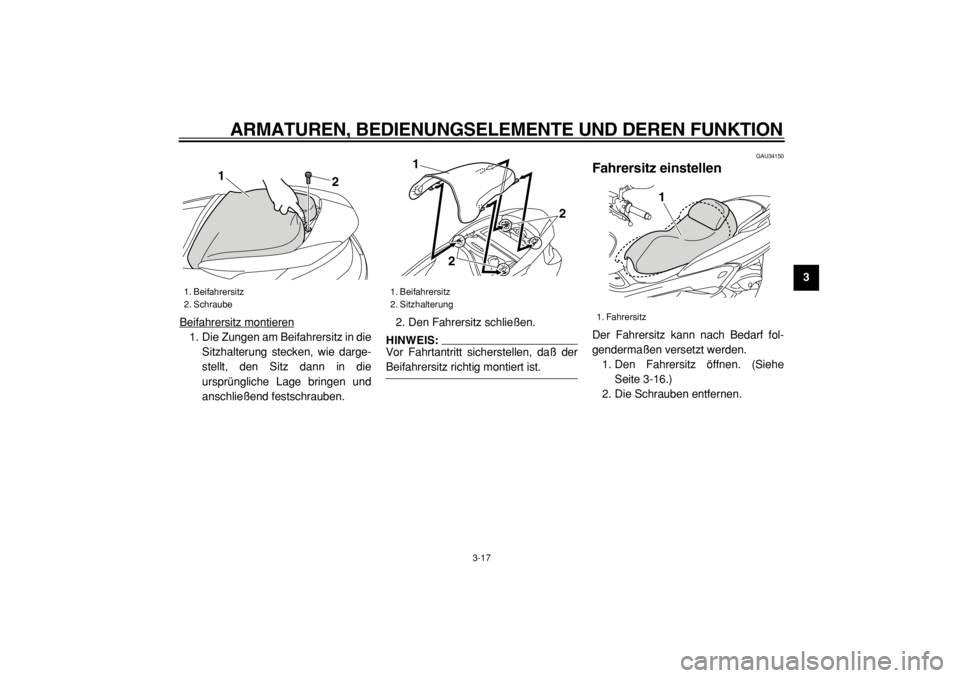

Beifahrersitz montieren
1. Die Zungen am Beifahrersitz in die
Sitzhalterung stecken, wie darge-
stellt, den Sitz dann in die
ursprüngliche Lage bringen und
anschließend festschrauben.2. Den Fahrersitz schließen.
HINWEIS:
Vor Fahrtantritt sicherstellen, daß der
Beifahrersitz richtig montiert ist.
GAU34150
Fahrersitz einstellen
Der Fahrersitz kann nach Bedarf fol-
gendermaßen versetzt werden.
1. Den Fahrersitz öffnen. (Siehe
Seite 3-16.)

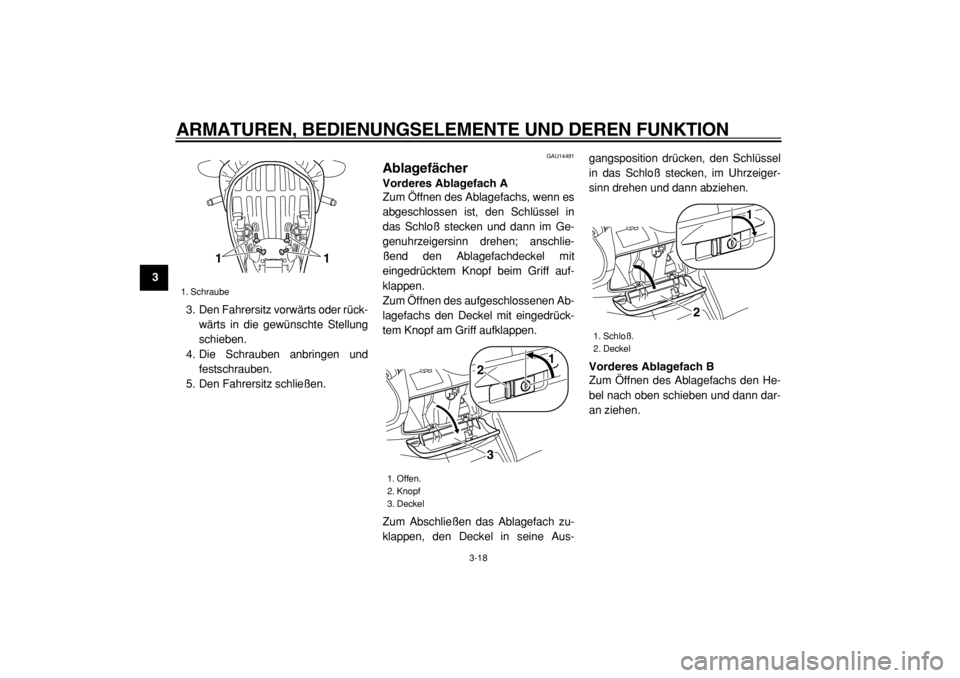

2. Die Schrauben entfernen.
1. Beifahrersitz
2. Schraube
2 1
1. Beifahrersitz
2. Sitzhalterung
1
2
2
1. Fahrersitz
1
Page 34 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9
3. Den Fahrersitz vorwärts oder rück-
wärts in die gewünschte Stellung
schieben.
4. Die Schrauben anbringen und
festschrauben.
5. Den Fahrersitz schließen.
GAU14491
Ablagefächer
Vorderes Ablagefach A
Zum Öffnen des Ablagefachs, wenn es
abgeschlossen ist, den Schlüssel in
das Schloß stecken und dann im Ge-
genuhrzeigersinn drehen; anschlie-
ßend den Ablagefachdeckel mit
eingedrücktem Knopf beim Griff auf-
klappen.
Zum Öffnen des aufgeschlossenen Ab-
lagefachs den Deckel mit eingedrück-
tem Knopf am Griff aufklappen.
Zum Abschließen das Ablagefach zu-
klappen, den Deckel in seine Aus-gangsposition drücken, den Schlüssel
in das Schloß stecken, im Uhrzeiger-
sinn drehen und dann abziehen.
Vorderes Ablagefach B
Zum Öffnen des Ablagefachs den He-
bel nach oben schieben und dann dar-
an ziehen.
1. Schraube
11
1. Offen.
2. Knopf
3. Deckel
23
1
1. Schloß.
2. Deckel
2
1
Page 35 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
2
34
5
6
7
8
9
Zum Schließen des Ablagefachs den
Deckel in die Ausgangsstellung drük-
ken.
WARNUNG
GWA11160
Keine schweren Gegenstände in
diesem Ablagefach mitführen.
Hinteres Ablagefach
Im Ablagefach unter der Sitzbank kön-
nen zwei Helme verstaut werden. (Sie-
he Seite 3-16.)
ACHTUNG:
GCA11100
Den Fahrersitz nicht allzu lange ge-
öffnet lassen, da die eingeschaltete
Ablagefach-Beleuchtung die Batte-
rie entladen kann.
WARNUNG
GWA11170
Folgende Zuladungsgrenzwerte
nicht überschreiten:
Vorderes Ablagefach A: 2 kg
(4 lb)
Hinteres Ablagefach: 5 kg
(11 lb)
Maximale Zuladung für das
Fahrzeug: 198 kg (437 lb)
GAU15300
Seitenständer
Der Seitenständer befindet sich auf lin-
ken Seite des Rahmens. Den Seiten-
ständer mit dem Fuß hoch- oder
herunterklappen, während Sie das
Fahrzeug in aufrechter Stellung halten.
HINWEIS:
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, der
die Zündung in bestimmten Situationen
unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und Anlaß-
sperrschalter-Systems, siehe weiter
unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem Seiten-
ständer fahren. Auch nicht, wenn
der Seitenständer sich nicht richtig
hochklappen läßt oder nicht in
hochgeklappter Position bleibt. Ein
nicht völlig hochgeklappter Seiten-
ständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
1. Öffungshebel des Ablagefachs
2. Deckel
2
1
1. Fahrersitz
1
Page 36 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9Verlust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den Sei-
tenständer mit einem
Zündunterbrechungsschalter ver-
sehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer
verhindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt werden,
das Fahrzeug umgehend von einer
Yamaha-Fachwerkstatt instand set-
zen lassen.
GAU15371
Zündunterbrechungs- u.
Anlaßsperrschalter-System
Das Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Sei-
tenständer- und Bremslichtschalter und
erfüllt folgende Zwecke:
Es verhindert ein Anlassen des
Motors, wenn der Seitenständer
hochgeklappt ist, aber keine
Bremse betätigt wird.
Es verhindert ein Anlassen des
Motors bei betätigter Bremse, so-
lange der Seitenständer nicht
hochgeklappt wird.
Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das
Fahrzeug vor der nächsten Fahrt
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Page 37 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
2
34
5
6
7
8
9

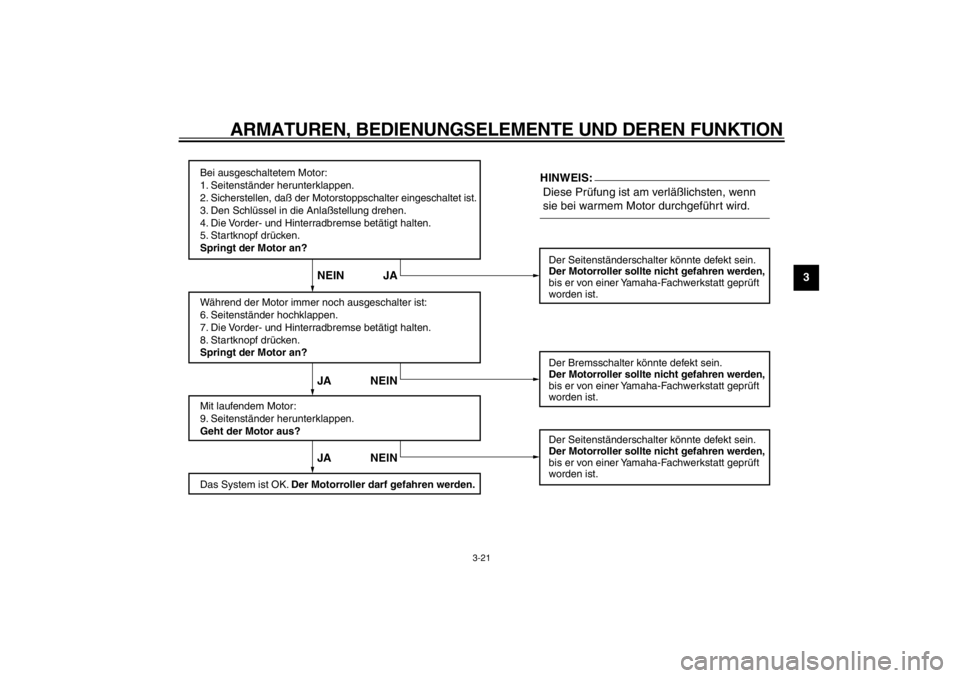

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
Page 38 of 98
4-1
1
2
3
4
5
6
7
8
9
ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15591
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach
kurzer Standzeit können sich z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Motorrades verändern. Beschä-
digungen, plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchge-
führt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die
Ursache unbedingt vor der Inbetriebnahme des Fahrzeugs feststellen und beheben lassen.
Page 39 of 98
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
2
3
45
6
7
8
9
GAU15602
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff
Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-14
Motoröl
Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-12
Achsgetriebeöl
Fahrzeug auf Öllecks kontrollieren. 6-15
Kühlflüssigkeit
Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Kühlsystem auf Lecks kontrollieren.6-16
Vorderradbremse
Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-26, 6-27
Hinterradbremse
Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-26, 6-27
Page 40 of 98
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
1
2
3
4
5
6
7
8
9
Gasdrehgriff
Sicherstellen, daß er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-21, 6-29
Räder und Reifen
Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-22, 6-24
Bremshebel
Sicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-29
Hauptständer, Seitenständer
Sicherstellen, daß er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-29
Fahrgestellhalterungen
Sicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter
Funktion prüfen.
Korrigieren, falls nötig.—
Seitenständerschalter
Funktion des Zündunterbrechungs- und Anlaßsperrschaltersystems kontrol-
lieren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen.3-19
PRÜFPUNKT KONTROLLEN SEITE
