2004 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
6
78
9
die im Abschnitt “Pflege” in diesem
Kapitel angegeben sind.
2. Die Vergaser-Schwimmerkam-
mer durch Aufdrehen der Ablaß-
schraube entleeren, um einer
Verharzung vorzubeugen. Das ab-
gelassene Benzin in den Kraft-
stofftank einfüllen.
3. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verände-
rung des Kraftstoffs zu verhindern.
4. Zum Schutz des Zylinders, der
Kolbenringe, etc. vor Korrosion die
folgenden Schritte ausführen:
a. Den Zündkerzenstecker abzie-
hen und dann die Zündkerze
herausschrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung ein-
füllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und
dann die Zündkerze auf denZylinderkopf legen, so daß die
Elektroden Masseverbindung
haben. (Damit wird im näch-
sten Schritt die Funkenbildung
begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Da-
durch wird die Zylinderwand
mit Öl benetzt.)
e. Den Zündkerzenstecker von
der Zündkerze abziehen, die
Zündkerze einschrauben und
den Zündkerzenstecker wieder
auf die Zündkerze aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die
Elektroden der Zündkerzen geerdet
werden, wenn der Motor durchge-
dreht wird.
5. Sämtliche Seilzüge sowie alle He-
bel- und Ständer-Drehpunkte ölen.
6. Den Luftdruck der Reifen kontrol-
lieren und ggf. korrigieren. An-
schließend den Motoroller soaufbocken, daß beide Räder über
dem Boden schweben. Anderen-
falls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht
ständig an derselben Stelle auflie-
gen und dadurch beschädigt wer-
den.
7. Den Schalldämpfer mit Plastiktü-
ten so abdecken, daß keine
Feuchtigkeit eindringen kann.
8. Die Batterie ausbauen und voll-
ständig aufladen. Die Batterie an
einem kühlen, trockenen Ort la-
gern und einmal pro Monat aufla-
den. Die Batterie nicht an einem
übermäßig kalten oder warmen
Ort (unter 0 °C [30 °F] oder über
30 °C [90 °F]) lagern. Nähere An-
gaben zum Lagern der Batterie
siehe Seite 6-32.
HINWEIS:
Anfallende Reparaturen vor der Stille-

gung ausführen.

8-1
1
2
3
4
5
6
7
8
9

TECHNISCHE DATEN
GAU26333
Abmessungen:
Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
780 mm (30.7 in)
Gesamthöhe:
1380 mm (54.3 in)
Sitzhöhe:
750 mm (29.5 in)
Radstand:
1565 mm (61.6 in)
Bodenfreiheit:
120 mm (4.72 in)
Mindest-Wendekreis:
2600 mm (102.4 in)
Gewicht:
Mit Öl und Kraftstoff:
210.0 kg (463 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
394.9 cm
3

(24.10 cu.in)
Bohrung
×
Hub:
83.0
×
73.0 mm (3.27
×
2.87 in)
Verdichtungsverhältnis:
10.60 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Achsgetriebeöl:
Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalst:
0.32 L (0.34 US qt) (0.28 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
14.0 L (3.70 US gal) (3.08 Imp.gal)
Elektronische Kraftstoffeinsprit-
zung:
Hersteller:
AISAN
Modell:
1100-87C00-A
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
31/14 (2.214)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsverhältnis:
42/16 (2.625)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
27.00 °
Nachlauf:
100.0 mm (3.94 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
198 kg (437 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
90–198 kg (198–437 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gußrad
Felgengröße:
14 x MT3.00
Hinterrad:
Rad-Bauart:
Gußrad
Felgengröße:
13 x MT4.00
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts) Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
107.0 mm (4.21 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt
×
Anzahl):
Scheinwerfer:
12 V, 60 W/55.0 W
×
2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrolleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrolleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung der Elektronischen Kraftstoffein-
spritzung:
10.0 A
Zusatzsicherung:
10.0 A

KUNDENINFORMATION
9-1
2
3
4
5
6
7
8
9

GAU26351

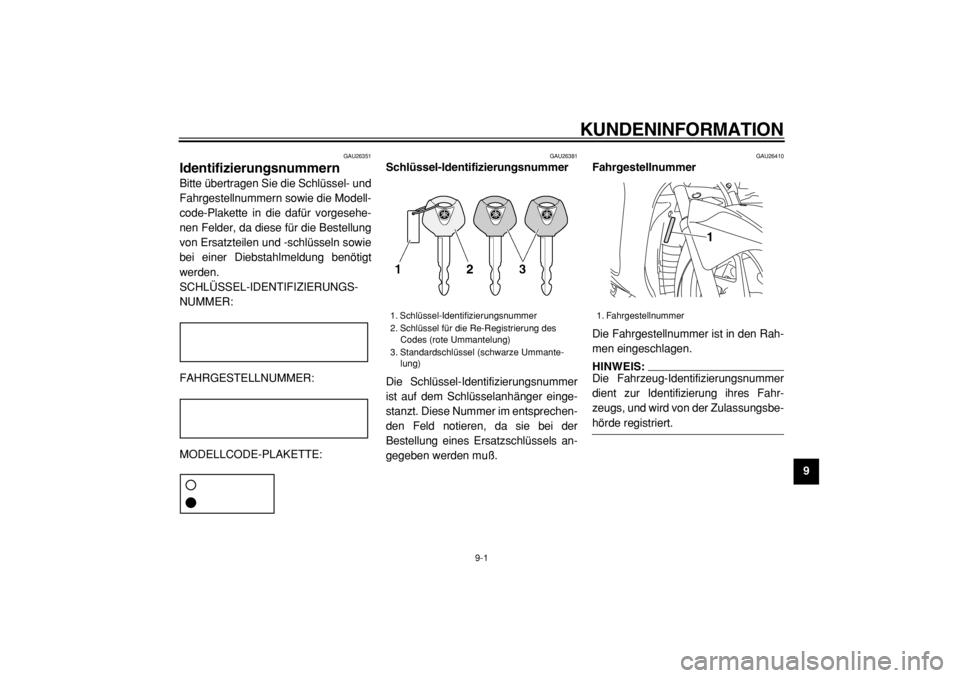

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modell-
code-Plakette in die dafür vorgesehe-
nen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt
werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger einge-
stanzt. Diese Nummer im entsprechen-
den Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels an-
gegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rah-
men eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahr-
zeugs, und wird von der Zulassungsbe-

hörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummante-
lung)
1. Fahrgestellnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der In-
nenseite des hinteren Ablagefachs an-
gebracht. (Siehe Seite 3-18.)
Übertragen Sie Informationen auf die-
ser Plakette in die vorgesehenen Fel-
der. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter .......................................3-11
Ablagefächer ...........................................3-18
Abstellen ....................................................7-3
Achsgetriebeöl .........................................6-15
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems...................................................3-4
B
Batterie ....................................................6-32
Beschleunigen und Verlangsamen ............5-2
Blinker-Kontrolleuchten .............................3-4
Blinkerlampe hinten, auswechseln ..........6-37
Blinkerlampe (vorn) oder
Standlichtlampe, auswechseln ..............6-35
Blinkerschalter .........................................3-11
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-28
Bremsen ....................................................5-3
Bremsflüssigkeitsstand, prüfen ................6-27
Bremsflüssigkeit, wechseln .....................6-28
Bremshebel, schmieren ...........................6-29
D
Diebstahlanlage (Sonderzubehör) ...........3-10
Drehzahlmesser ........................................3-5
E
Einfahrvorschriften .....................................5-4
F
Fahrersitz, einstellen ...............................3-17
Fahrgestellnummer ....................................9-1
Fahrsicherheit, weitere Tips ......................1-5
Fahrzeugbeschreibung ..............................2-1
Fehlersuchdiagramme .............................6-39
Fehlersuche .............................................6-38Fernlicht-Kontrolleuchte ............................ 3-4
Feststellbremshebel
(Hinterradbremse) ................................. 3-12
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................ 6-25
G
Gasdrehgriff und Gaszug kontrollieren
und schmieren....................................... 6-29
Gaszugspiel, einstellen ........................... 6-21
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-12
Handbremshebel, Vorderradbremse ....... 3-12
Haupt- und Seitenständer, prüfen
und schmieren....................................... 6-29
Hupenschalter ......................................... 3-11
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-15
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-37
Kraftstoff .................................................. 3-14
Kraftstoff sparen, Tips ............................... 5-4
Kühlflüssigkeit ......................................... 6-16
L
Lenkerarmaturen ..................................... 3-10
Lenkung, prüfen ...................................... 6-31
Lichthupenschalter .................................. 3-11
Luftfiltereinsätze, Ablaßschläuche und
Luftfiltereinsatz des
Riementriebgehäuses ........................... 6-18
M
Modellcode-Plakette .................................. 9-2Motor anlassen.......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-12
Motorstoppschalter.................................. 3-11
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-6
P
Parken ....................................................... 5-5
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-24
Radlager, prüfen ..................................... 6-31
Reifen ...................................................... 6-22
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe ..................... 6-35
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-26
Scheinwerferlampe, auswechseln........... 6-35
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-19
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-33
Sitze ........................................................ 3-16
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse) ....... 6-25
Starterschalter ......................................... 3-11
System der Wegfahrsperre ....................... 3-1
T
Tankverschluß......................................... 3-13
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-30
V
Ventilspiel, einstellen............................... 6-22

Index
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-6
W
Warnblinkschalter ................................... 3-11
Warn- und Kontrolleuchten ....................... 3-4
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerze, prüfen ................................... 6-10
Zünd-/Lenkschloß..................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System .................. 3-20
