AS INFORMAÇÕES PRÁTICAS
Particularidades ligadas às
jantes de alumínio

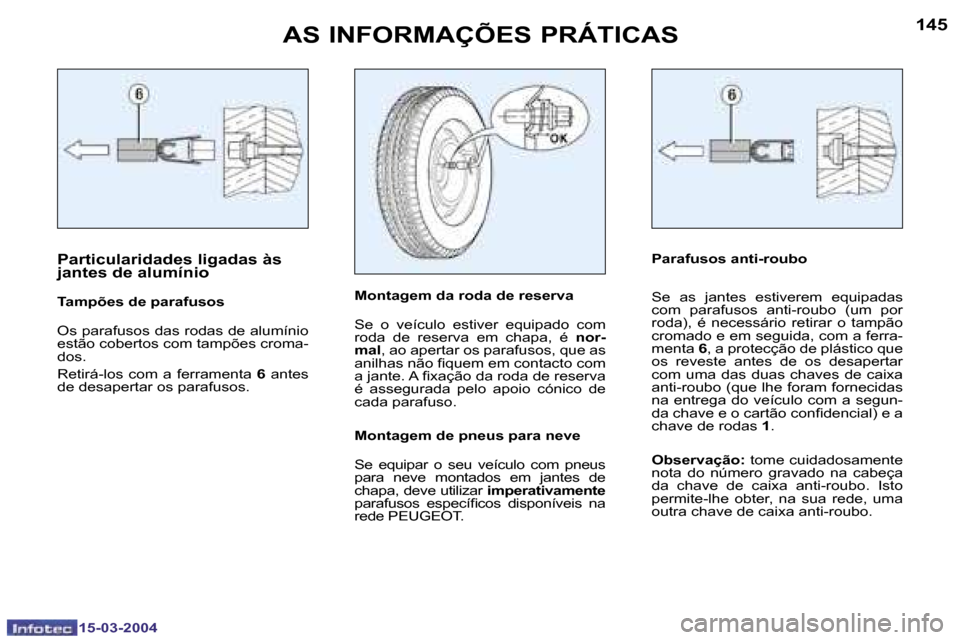

Tampões de parafusos
Os parafusos das rodas de alumínio
estão cobertos com tampões croma-
dos.
Retirá-los com a ferramenta 6 antes
de desapertar os parafusos. Montagem da roda de reserva
Se o veículo estiver equipado com
roda de reserva em chapa, é
nor-
mal , ao apertar os parafusos, que as
anilhas não iquem em contacto com
a jante. A ixação da roda de reserva
é assegurada pelo apoio cónico de
cada parafuso.
Montagem de pneus para neve
Se equipar o seu veículo com pneus
para neve montados em jantes de
chapa, deve utilizar imperativamente
parafusos especíicos disponíveis na
rede PEUGEOT. Parafusos anti-roubo
Se as jantes estiverem equipadas
com parafusos anti-roubo (um por
roda), é necessário retirar o tampão
cromado e em seguida, com a ferra-
menta
6, a protecção de plástico que
os reveste antes de os desapertar
com uma das duas chaves de caixa
anti-roubo (que lhe foram fornecidas
na entrega do veículo com a segun-
da chave e o cartão conidencial) e a
chave de rodas 1.
Observação: tome cuidadosamente
nota do número gravado na cabeça
da chave de caixa anti-roubo. Isto
permite-lhe obter, na sua rede, uma
outra chave de caixa anti-roubo.

146
15-03-2004
147
15-03-2004
AS INFORMAÇÕES PRÁTICAS
F Girar um quarto de volta para a
esquerda a tampa de protecção
correspondente à lâmpada defei-
tuosa e retirá-la.
F Desligar a icha.
F Premir a extremidade do agrafo
de ixação para o libertar. Substi-
tuir a lâmpada.
F Ao montar, conirmar a boa posi-
ção dos entalhes de orientação
e o bom fecho do agrafo de ixa-
ção.
F Voltar a ligar a icha.
F Montar a tampa de protecção
orientando-a com a lecha para
cima e rodá-la um quarto de volta
para a direita.
Os faróis estão equipados com vidros
em policarbonato revestidos com um
verniz protector. Não os limpar com
um pano seco ou abrasivo nem
com produtos detergentes ou sol-
ventes. Utilizar uma esponja e água
de sabão. 4 - Faróis de mínimos (W 5 W).
F
Puxar o suporte para trás, retirar a
lâmpada e substituí-la.
5 - Indicadores de direcção (PY 21 W âmbar).
F Rodar um quarto de volta o supor-
te da lâmpada e retirá-lo.
F Substituir a lâmpada.
Observação: Em algumas condi-
ções climáticas (baixas tempera-
turas, humidade), a presença de
embaciamento na face interna do
vidro dos faróis é normal e desa-
parece alguns minutos depois de os
acender.
SUBSTITUIR UMA LÂMPADA

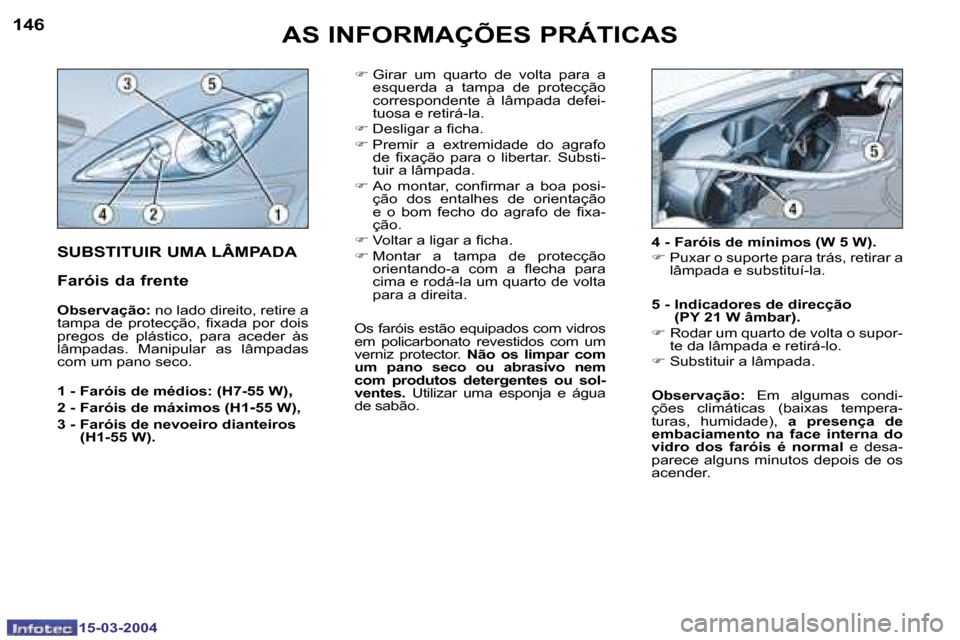

Faróis da frente
Observação: no lado direito, retire a
tampa de protecção, ixada por dois
pregos de plástico, para aceder às
lâmpadas. Manipular as lâmpadas
com um pano seco.
1 - Faróis de médios: (H7-55 W)
,
2 - Faróis de máximos (H1-55 W),
3 - Faróis de nevoeiro dianteiros
(H1-55 W).

146
15-03-2004
147
15-03-2004

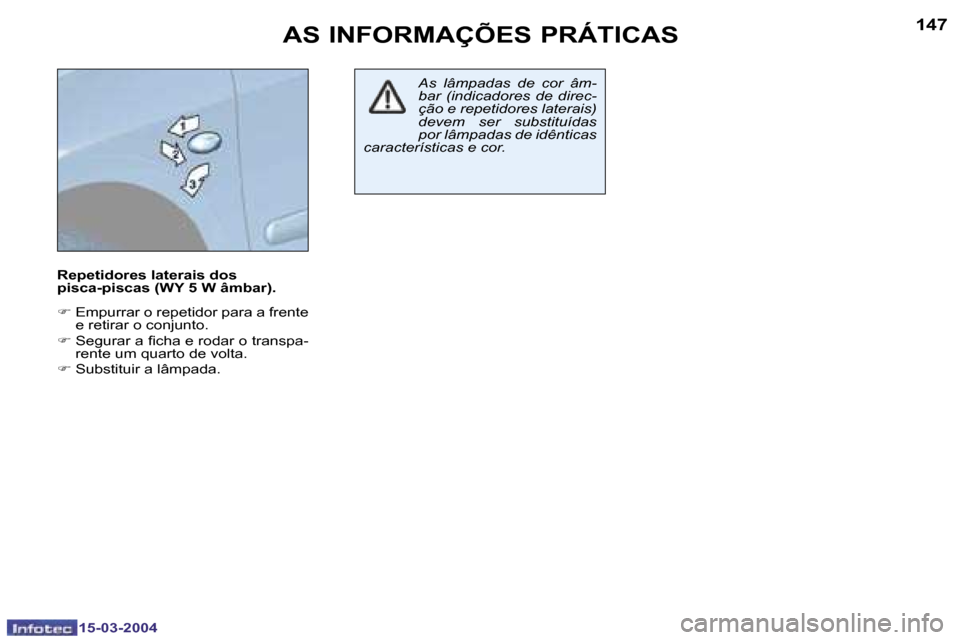

Repetidores laterais dos
pisca-piscas (WY 5 W âmbar).
F Empurrar o repetidor para a frente
e retirar o conjunto.
F Segurar a icha e rodar o transpa-
rente um quarto de volta.
F Substituir a lâmpada.
AS INFORMAÇÕES PRÁTICAS
As lâmpadas de cor âm-
bar (indicadores de direc-
ção e repetidores laterais)
devem ser substituídas
por lâmpadas de idênticas
características e cor.

148
15-03-2004
149
15-03-2004
AS INFORMAÇÕES PRÁTICASTerceira luz de stop
4 lâmpadas W 5 W.
F Retirar com precaução a guarni-
ção superior da tampa da mala,
soltando as ixações de cada lado,
perpendicularmente ao sentido de
ixação.
F Inserir uma chave de fendas nos
dois orifícios exteriores B para
carregar as duas linguetas C.
F Empurrar a luz para o exterior,
mantendo as linguetas premidas.
F Puxar a luz para o exterior, fazen-
do-o girar.
F Substituir a lâmpada defeituosa.
F Na montagem, conirmar que as
linguetas icam bem encaixadas
e que a guarnição superior da
tampa da malaica no seu devido
lugar.

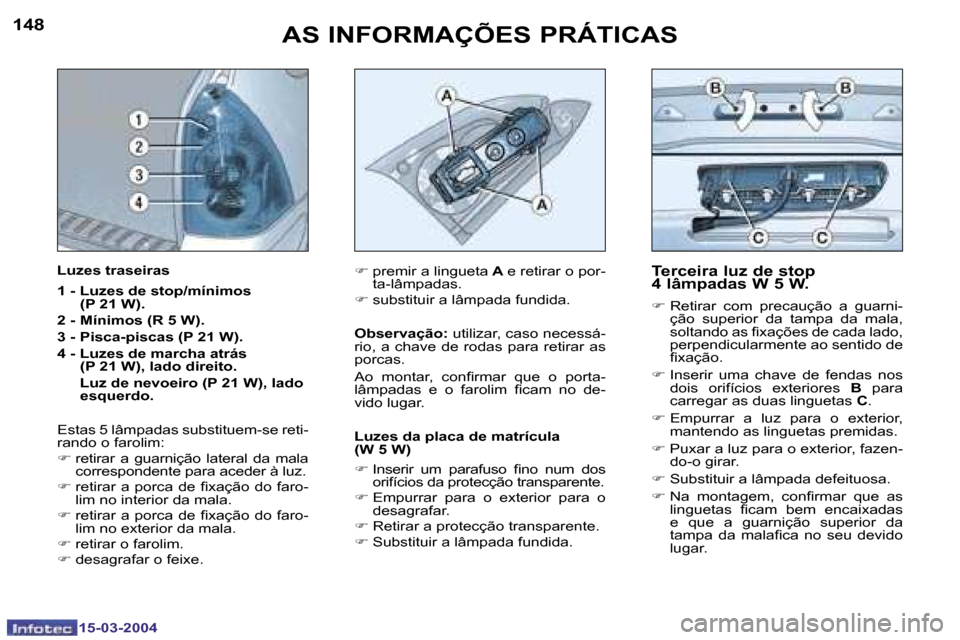

Luzes traseiras1 - Luzes de stop/mínimos
(P 21 W).
2 - Mínimos (R 5 W).
3 - Pisca-piscas (P 21 W).
4 - Luzes de marcha atrás (P 21 W), lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo.
Estas 5 lâmpadas substituem-se reti-
rando o farolim:
F retirar a guarnição lateral da mala
correspondente para aceder à luz.
F retirar a porca de ixação do faro-
lim no interior da mala.
F retirar a porca de ixação do faro-
lim no exterior da mala.
F retirar o farolim.
F desagrafar o feixe. F
premir a lingueta A e retirar o por-
ta-lâmpadas.
F substituir a lâmpada fundida.
Observação: utilizar, caso necessá-
rio, a chave de rodas para retirar as
porcas.
Ao montar, conirmar que o porta-
lâmpadas e o farolim icam no de-
vido lugar.
Luzes da placa de matrícula
(W 5 W)
F Inserir um parafuso ino num dos
orifícios da protecção transparente.
F Empurrar para o exterior para o
desagrafar.
F Retirar a protecção transparente.
F Substituir a lâmpada fundida.

150
15-03-2004
151
15-03-2004
SUBSTITUIR UM FUSÍVEL

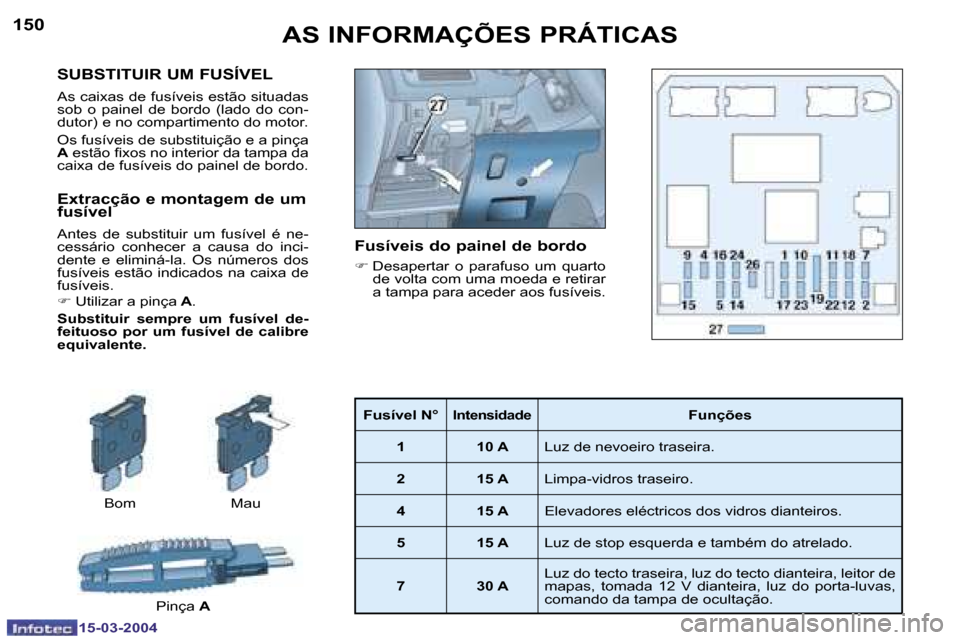

As caixas de fusíveis estão situadas
sob o painel de bordo (lado do con-
dutor)
e no compartimento do motor.
Os fusíveis de substituição e a pinça
A estão ixos no interior da tampa da
caixa de fusíveis do painel de bordo.
Extracção e montagem de um
fusível
Antes de substituir um fusível é ne-
cessário conhecer a causa do inci-
dente e eliminá-la. Os números dos
fusíveis estão indicados na caixa de
fusíveis.
F Utilizar a pinça A.
Substituir sempre um fusível de-
feituoso por um fusível de calibre
equivalente.
Bom Mau Pinça AFusíveis do painel de bordo
F Desapertar o parafuso um quarto
de volta com uma moeda e retirar
a tampa para aceder aos fusíveis.
AS INFORMAÇÕES PRÁTICAS
Fusível N°IntensidadeFunções
1 10 A Luz de nevoeiro traseira.
2 15 A Limpa-vidros traseiro.
4 15 A Elevadores eléctricos dos vidros dianteiros.
5 15 A Luz de stop esquerda e também do atrelado.
7 30 A Luz do tecto traseira, luz do tecto dianteira, leitor de
mapas, tomada 12 V dianteira, luz do porta-luvas,
comando da tampa de ocultação.

152
15-03-2004
153
15-03-2004
AS INFORMAÇÕES PRÁTICASFusíveis compartimento do
motor

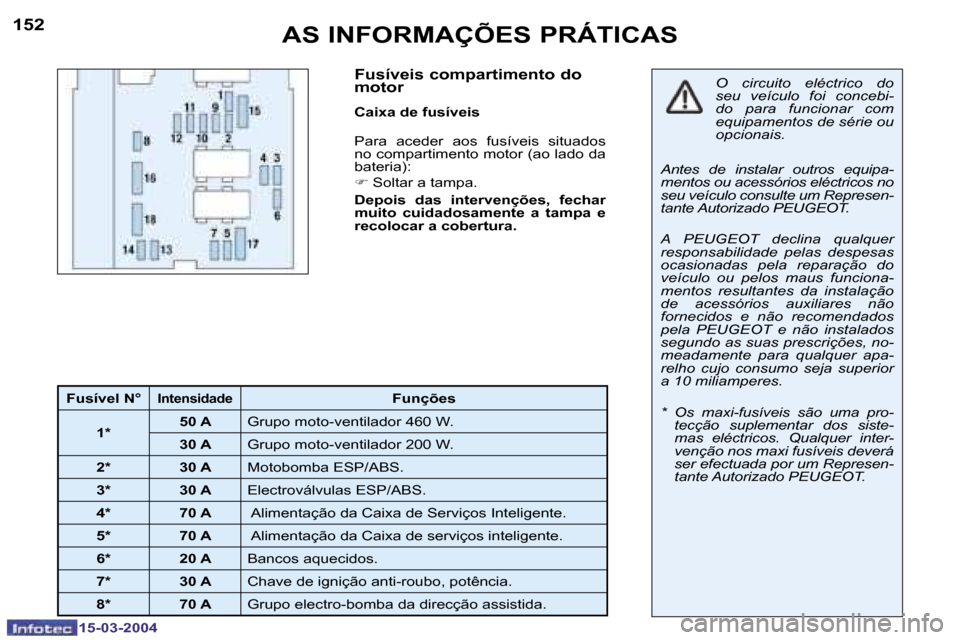

Caixa de fusíveis
Para aceder aos fusíveis situados
no compartimento motor (ao lado da
bateria):
F Soltar a tampa.
Depois das intervenções, fechar
muito cuidadosamente a tampa e
recolocar a cobertura.
Fusível N° Intensidade Funções
1* 50 A
Grupo moto-ventilador 460 W.
30 A Grupo moto-ventilador 200 W.
2* 30 A Motobomba ESP/ABS.
3* 30 A Electroválvulas ESP/ABS.
4* 70 A Alimentação da Caixa de Serviços Inteligente.
5* 70 A Alimentação da Caixa de serviços inteligente.
6* 20 A Bancos aquecidos.
7* 30 A Chave de ignição anti-roubo, potência.
8* 70 A Grupo electro-bomba da direcção assistida. O circuito eléctrico do
seu veículo foi concebi-
do para funcionar com
equipamentos de série ou
opcionais.
Antes de instalar outros equipa-
mentos ou acessórios eléctricos no
seu veículo consulte um Represen-
tante Autorizado PEUGEOT.
A PEUGEOT declina qualquer
responsabilidade pelas despesas
ocasionadas pela reparação do
veículo ou pelos maus funciona-
mentos resultantes da instalação
de acessórios auxiliares não
fornecidos e não recomendados
pela PEUGEOT e não instalados
segundo as suas prescrições, no-
meadamente para qualquer apa-
relho cujo consumo seja superior
a 10 miliamperes.
* Os maxi-fusíveis são uma pro-
tecção suplementar dos siste-
mas eléctricos. Qualquer inter-
venção nos maxi fusíveis deverá
ser efectuada por um Represen-
tante Autorizado PEUGEOT.

152
15-03-2004
153
15-03-2004
AS INFORMAÇÕES PRÁTICAS

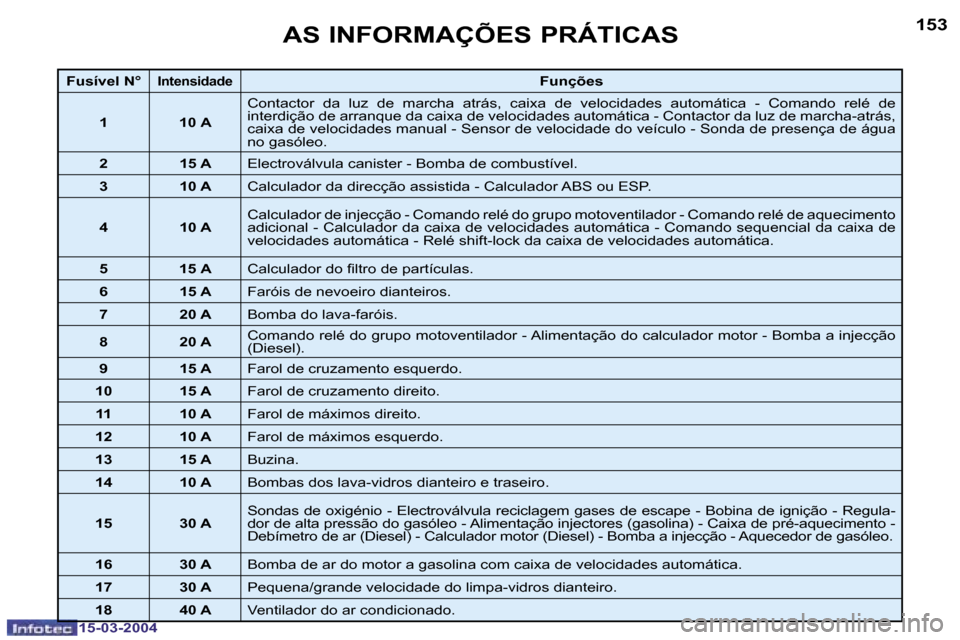

Fusível N° Intensidade Funções
1 10 A Contactor da luz de marcha atrás, caixa de velocidades automática
- Comando relé de
interdição de arranque da caixa de velocidades automática - Con tactor da luz de marcha-atrás,
caixa de velocidades manual - Sensor de velocidade do veículo - Son da de presença de água
no gasóleo.
2 15 A Electroválvula canister - Bomba de combustível.
3 10 A Calculador da direcção assistida - Calculador ABS ou ESP.
4 10 A Calculador de injecção - Comando relé do grupo motoventilador
- Comando relé de aquecimento
adicional - Calculador da caixa de velocidades automática - Coma ndo sequencial da caixa de
velocidades automática - Relé shift-lock da caixa de velocidades a utomática.
5 15 A Calculador do iltro de partículas.
6 15 A Faróis de nevoeiro dianteiros.
7 20 A Bomba do lava-faróis.
8 20 A Comando relé do grupo motoventilador - Alimentação do calculado
r motor - Bomba a injecção
(Diesel).
9 15 A Farol de cruzamento esquerdo.
10 15 A Farol de cruzamento direito.
11 10 A Farol de máximos direito.
12 10 A Farol de máximos esquerdo.
13 15 A Buzina.
14 10 A Bombas dos lava-vidros dianteiro e traseiro.
15 30 A Sondas de oxigénio - Electroválvula reciclagem gase
s de escape - Bobina de ignição - Regula-
dor de alta pressão do gasóleo - Alimentação inject ores (gasolina) - Caixa de pré-aquecimento -
Debímetro de ar (Diesel) - Calculador motor (Diesel ) - Bomba a injecção - Aquecedor de gasóleo.
16 30 A Bomba de ar do motor a gasolina com caixa de velocidades automáti ca.
17 30 A Pequena/grande velocidade do limpa-vidros dianteiro.
18 40 A Ventilador do ar condicionado.

150
15-03-2004
151
15-03-2004
SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis estão situadas
sob o painel de bordo (lado do con-
dutor)
e no compartimento do motor.
Os fusíveis de substituição e a pinça
A estão ixos no interior da tampa da
caixa de fusíveis do painel de bordo.
Extracção e montagem de um
fusível
Antes de substituir um fusível é ne-
cessário conhecer a causa do inci-
dente e eliminá-la. Os números dos
fusíveis estão indicados na caixa de
fusíveis.
F Utilizar a pinça A.
Substituir sempre um fusível de-
feituoso por um fusível de calibre
equivalente.
Bom Mau Pinça AFusíveis do painel de bordo
F Desapertar o parafuso um quarto
de volta com uma moeda e retirar
a tampa para aceder aos fusíveis.
AS INFORMAÇÕES PRÁTICAS
Fusível N°IntensidadeFunções
1 10 A Luz de nevoeiro traseira.
2 15 A Limpa-vidros traseiro.
4 15 A Elevadores eléctricos dos vidros dianteiros.
5 15 A Luz de stop esquerda e também do atrelado.
7 30 A Luz do tecto traseira, luz do tecto dianteira, leitor de
mapas, tomada 12 V dianteira, luz do porta-luvas,
comando da tampa de ocultação.
