COMPONENTES DE SU HYUNDAI
1-38 El tacómetro mide la velocidad del motor, en
revoluciones por minuto (rpm). Es útil para determinar cual marcha de la caja de cambioses la más adecuada al regimen del motor,evitando sobrecargar el motor o sobrerevol-ucionarlo.
B330A01A-AYT TACÓMETRO
HFC2043
B310B01FC-GYT CUENTAKILÓMETROS/CUENTAK-
ILÓMETROS PARCIAL
Función del cuentakilómetros digital/ cuentakilómetros parcial Al pulsar el conmutador de reajuste con la llave de contacto en la posición "ON" sevisualiza lo siguiente:
Sin Ordenador de viaje
HFC2089Conmutador de reajuste
B330A01FC
Motor de gasolina Motores diesel
Con Ordenador de viaje
HFC2090
HFC2051
Conmutador de reajuste
PRECAUCIÓN : El régimen del motor no debe sobre pasar
el campo marcado con rojo en el indicador
del instrumento. Esto puede causar serios
daños al motor.

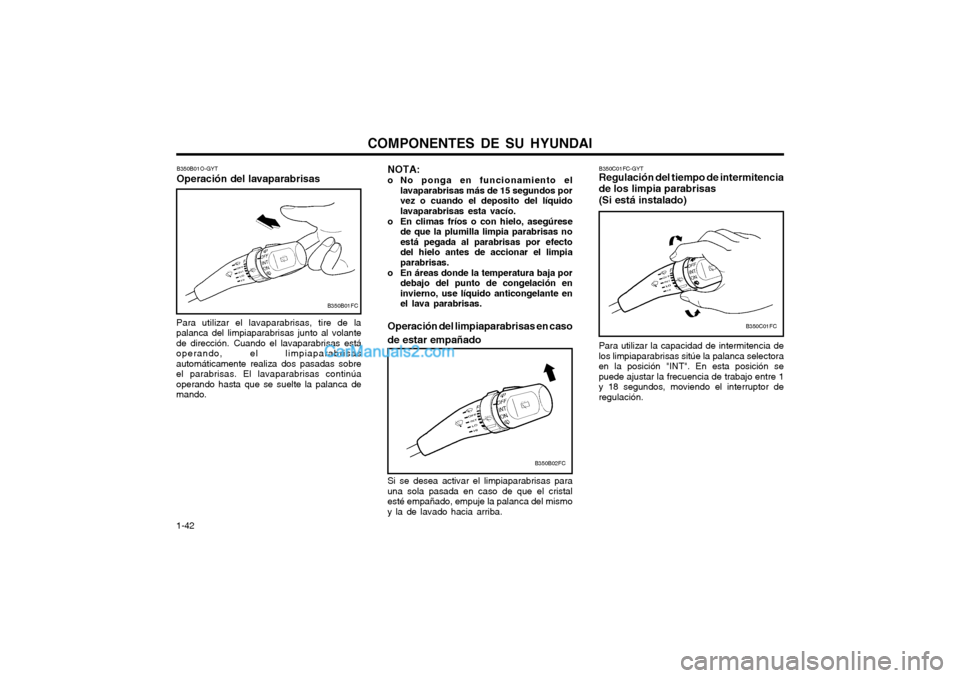

COMPONENTES DE SU HYUNDAI
1-42 B350B01O-GYT Operación del lavaparabrisas
Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volantede dirección. Cuando el lavaparabrisas estáoperando, el limpiaparabrisasautomáticamente realiza dos pasadas sobreel parabrisas. El lavaparabrisas continúaoperando hasta que se suelte la palanca demando.
B350B01FC NOTA:
o No ponga en funcionamiento el lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquidolavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumilla limpia parabrisas noestá pegada al parabrisas por efectodel hielo antes de accionar el limpiaparabrisas.
o En áreas donde la temperatura baja por debajo del punto de congelación eninvierno, use líquido anticongelante enel lava parabrisas.
Operación del limpiaparabrisas en caso
de estar empañado
B350C01FC-GYT Regulación del tiempo de intermitencia de los limpia parabrisas (Si está instalado) Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectoraen la posición "INT". En esta posición sepuede ajustar la frecuencia de trabajo entre 1y 18 segundos, moviendo el interruptor deregulación.
B350C01FC
B350B02FC
Si se desea activar el limpiaparabrisas para
una sola pasada en caso de que el cristal esté empañado, empuje la palanca del mismoy la de lavado hacia arriba.

COMPONENTES DE SU HYUNDAI
1-50 B510B01FC-GYT ESPEJOS RETROVISORES EXTERIORES Tipo eléctrico Los retrovisores exteriores pueden ser ajustados en cualquier dirección para facilitaruna máxima visión hacia atrás. Los interruptores de los retrovisores exteriores controlan el ajuste de los retrovisores de laspuertas de ambos lados. Para ajustar la posición de cada retrovisor:
1. Mueva el interruptor de selección hacia la izquierda o derecha para activar el mecanismo de ajuste del retrovisor dellado deseado.
2. Después ajuste el ángulo del espejo presionando el interruptor perimetral segúnla ilustración. PRECAUCIÓN:
o No haga funcionar el interruptor de
manera continua y por tiempo innecesario.
o Rascar el hielo de la cara de los espejos puede ocasionar daños permanentes.Para suprimir el hielo, utilice unaesponja, paño suave o un líquidoanticongelante adecuado.
ADVERTENCIA: Sea cuidadoso al estimar el tamaño o la distancia de cualquier objeto visto a travésdel retrovisor del lado del acompañante.Se trata de un espejo convexo de superficiecurvada. Cualquier objeto visto en esteespejo está más cerca de lo que parece.
B510D01E
HFC2011
B500B02E-GYT CAJA MULTIFUNCIONAL
Al interior de la caja multifuncional se accede
tirando hacia arriba de la palanca de abertura.
Se usa para guardar otros objetos de tamaño
similar.
Retire la caja de usos múltiples para acceder
a la caja de fusibles para las luces y otros accesorios eléctricos.
HFC2058

COMPONENTES DE SU HYUNDAI
1-54 ADVERTENCIA: Los vapores del combustible sonpeligrosos. Antes de llenar el depósito,siempre pare el motor y nunca encienda oacerque una llama cerca de la tapa dellenado. Es recomendable utilizar una origi-nal HYUNDAI. Al abrir la tapa del depósito en un ambiente caluroso es normal oir un "golpe depresión", esto no causa ningún daño.
B560A01HP-AHT CONTROL REMOTO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE La tapa de bencina se puede abrir con el tirador que existe al costado izquierdo delasiento. NOTA : Si la tapa del depósito no se puede abrir a consecuencia del hielo que se ha formadoalrededor del ella, no tire de la tapa. Si esnecesario apliqué algún spray antihielo(no utilice anticongelante de radiador) ocoloque el vehículo en un lugar templado,para derretir el hielo.
HFC2016
HFC2015
PRECAUCIÓN: Asegúrese de bajar la varilla soporte del capot, antes de proceder a cerrar el capot.Siempre revise dos veces para estar seguroque el capot está firmemente cerrado, an-tes de partir. Si no está firmemente cerrado,el capot puede abrirse mientras estáconduciendo, causando la total pérdida devisibilidad, lo que podría causar unaccidente. La varilla soporte debe serinsertada en el orificio en el capot, cadavez que se inspeccione la caja del motor,para prevenir que caiga y cause daño. Nomueva el vehículo con el capot levantado,ya que obstruye la visibilidad y el capotpodría dañarse.
HFC2019

COMPONENTES DE SU HYUNDAI
1-56 PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargar mercancías o equipaje.
B630A01FC-GYT PORTAEQUIPAJES DE TECHO (Si está instalado) Si su Hyundai ha sido equipado con una reja portaequipajes, puede transportar objetossobre el techo de su vehículo. Las traviesasy los componentes de fijación para adaptar elportaequipajes a su vehículo puedenconseguirse en un concesionario Hyundaiautorizado. Los Concesionarios Hyundai estánpreparados para dar el Servicio con la calidadnecesaria.
BACA
70 kg
DISTRIBUIDOS
UNIFORMEMENTE
HFC2106
o Si transporta mercancias o equipaje cuyo peso excedad de 70 kg este puede dañar su vehículo.
o Cuando transporte objetos largos nunca las deje sobresalir ni por la parte traserani por los lados.
o Para evitar producir daños o perder la carga durante el viaje, compruebe confrecuencia que tanto el portaequipajescomo la carga siguen fuertementefijados.
o Conduzca siempre su vehículo a una velocidad moderada.
o Para utilizar los raíles como reja portaequipajes debe montar dos o másbarras transversales (o equivalentes)en los mismos antes de cargar equipaje.
o Antes de cargar equipaje sobre los raíles, adapte las barras transversales.
o Si se carga equipaje sobre el vehículo excediendo la especificación puedeperjudicarse la estabilidad del mismo.
B640A01FC
B650A01FC-GHT CUBIERTA DEL MALETERO No debería transportarse ningún objeto sobre la cubierta del maletero. Los objetos sueltospodrían provocar lesiones a los ocupantes encaso de frenadas bruscas.
ADVERTENCIA: Evite daños en los ojos. NO tense excesivamente. Mantenga la cara y ojosalejados de la trayectoria de retroceso dela red. NO la utilice en caso de que la cintapresente signos de desgaste o mal estado.

COMPONENTES DE SU HYUNDAI 1-65
Para deshumedecer:
o Accione el ventilador.
o Conecte el a/c por medio de su interruptor, la luz testigo a/c debe encenderse al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ).
o Escoja el selector de flujo en "Cara".
o Conecte el ventilador a la velocidad deseada. Para una acción más rápida, ponga el ventilador a alta velocidad.
o Regule la temperatura para que aumente al rango deseado.
B740C01S-AYT Deshumedeciendo
B740C01FC
B740D01A-AYT Tipos de operación
o Si la temperatura en el interior es
demasiado alta cuando usted entra, abra las ventanas un momento para extraer elaire caliente.
o Cuando utilice el a/c mantenga las ventanas cerradas para evitar que el airecaliente del exterior entre en el vehículo.
o Cuando usted deba conducir despacio, en un atasco, a una velocidad reducida el A/C aumenta las revoluciones del motor,aumentando las revoluciones delcompresor del A/C.
o Cuando usted conduzca en zonas de pendientes fuertes, desconecte el A/C paraprevenir un sobre calentamiento del mo-tor.
o Durante los meses de invierno o en períodos prolongados sin usar el A/A.Conéctelo periódicamente por unos pocossegundos. Esto ayudará a que su sistemade a/c se lubrique y está en óptimo estado. B760A03FC-GHT FILTRO DEL AIRE ACONDICIONADO (Para la unidad del evaporador y el
ventilador)
El filtro de aire acondicionado se encuentra
delante de la unidad de ventilación, detrás de la guantera.
Sirve para impedir la entrada de agentes
contaminantes en el vehículo y purificar elaire.
PRECAUCIÓN:
o Cambie el filtro cada 20.000 km o anualmente. Si el vehículo se conduceen condiciones desfavorables (calzadaspolvorientas o en mal estado), el filtrodel aire acondicionado deberá revisarsey cambiarse con mayor frecuencia.
o Si se reduce el caudal de aire, hágalo revisar en un taller autorizado.
B760A01E
Filtro
Soplante
Aire exterior
Núcleo evaporador Aire interior
Aire interior Núcleo calefactor

COMPONENTES DE SU HYUNDAI
1-66
SSAR011A
Recepción AM Ionosfera
La recepción de las señales de AM normalmente es mejor que las de FM. Estose debe a que las señales AM son transmitidasen ondas de baja frecuencia. Estas ondas largas y de baja frecuencia pueden seguir la curvatura de la tierra, a través de la atmósfera,reflejándose en la Ionosfera. Esto permiteque estas ondas puedan cubrir mayores áreas,con señal clara. Debido a esto las señales deAM pueden captarse a mucho mayor distanciaque las de FM.
Area de sombra SSAR012A
Emisora de FM
Area nítida
Montañas Edificios
Las ondas de FM son de alta frecuencia y no pueden curvarse para seguir la curvatura dela tierra. Como consecuencia de esto lasondas de FM se comienzan a perder a cortadistancia de la emisora. Además este tipo deseñal es fácilmente afectada por los edificios,cerros u otros tipos de obstáculos. Estoocasiona que usted crea que existe algúntipo de problema con su equipo de radio. Lassiguientes condiciones son normales y noindican problema de su radio: Pventes metálicos
B750A01A-AYT SISTEMA DE SONIDO STEREO Como Trabaja La Radio de su Automóvil
Ionosfera
Recepción FM
SSAR010A
Las frecuencias AM y FM son emitidas por
las antenas transmisoras de las emisoras de radio alrededor de la ciudad. Estas soninterceptadas por la antena de recepción desu automóvil. Esta señal es recibida por suradio y enviada a los altavoces del vehículo.
Cuando una señal fuerte es captada por su
vehículo, un preciso conjuntos de elementosdiseñados por ingenieros aseguran una altacalidad de reproducción de señal. En algunasocasiones la señal captada no es fuerte nitampoco clara.
Esto puede ocurrir debido a la distancia con
la fuente emisora, o la cercanía de unaemisora que emite una señal más fuerte o lapresencia de edificios altos, puentes, o líneasde alta tensión, o grandes obstrucciones enel área.

COMPONENTES DE SU HYUNDAI 1-67
B750B02Y-AYT Uso de un teléfono celular o de un radioteléfono bidireccional Cuando se usa un teléfono celular dentro del vehículo, se puede producir ruido en el equipode sonido. Esto no significa que algo vayamal en el equipo de sonido. En dicho caso,use el teléfono celular lo más lejos que puedadel equipo de sonido. PRECAUCIÓN: Cuando use un sistema decomunicaciones, como un teléfono celularo aparato de radio, dentro del vehículo, sedebe colocar una antena externa separada. Cuando se usa un teléfono celular o aparato de radio solamente con la antenainterior, puede interferir con el sistemaeléctrico del vehículo y afectaradversamente al funcionamiento delvehículo. ADVERTENCIA: No utilice un teléfono móvil mientras conduzca; detenga el vehículo en un lugarseguro para hablar por teléfono.
SSAR014A
o Acoplamiento de emisoras - En la medida de que la señal FM se haga pobre normalmente aparece otra más fuerte enla misma frecuencia y comienza aescucharse. Esto ocurre debido a que sureceptor esta diseñado para captar la señalmás clara. Si esto ocurre cambie a otraemisora de señal más fuerte.
o Acoplamientos múltiples - El receptor comienza a recibir señales múltiples dedistintas direcciones esto producedistorsión e interferencia. Esto puede sercausado por recepción de señales directaso por ondas reflejadas de la misma emisorao de varias emisoras cercanas. Si estoocurre, escoja otra emisora hasta queesta situación haya pasado.SSAR013A
o Desvanecimiento - En la medida que su automóvil se alejé de la emisora, la señal se debilita y el sonido comienza a fallar.Cuando esto ocurra, le sugerimos queseleccione otra emisora con una señalmás fuerte.
o Trepidaciones/estática - Una señal FM pobre o una gran obstrucción entre suautomóvil y la emisora, pueden ocasionareste tipo de problemas. Bajando el volumense reducirá el nivel de la distorsión.
