2004 BMW MOTORRAD R 850 R Libretto di uso e manutenzione (in Italian)

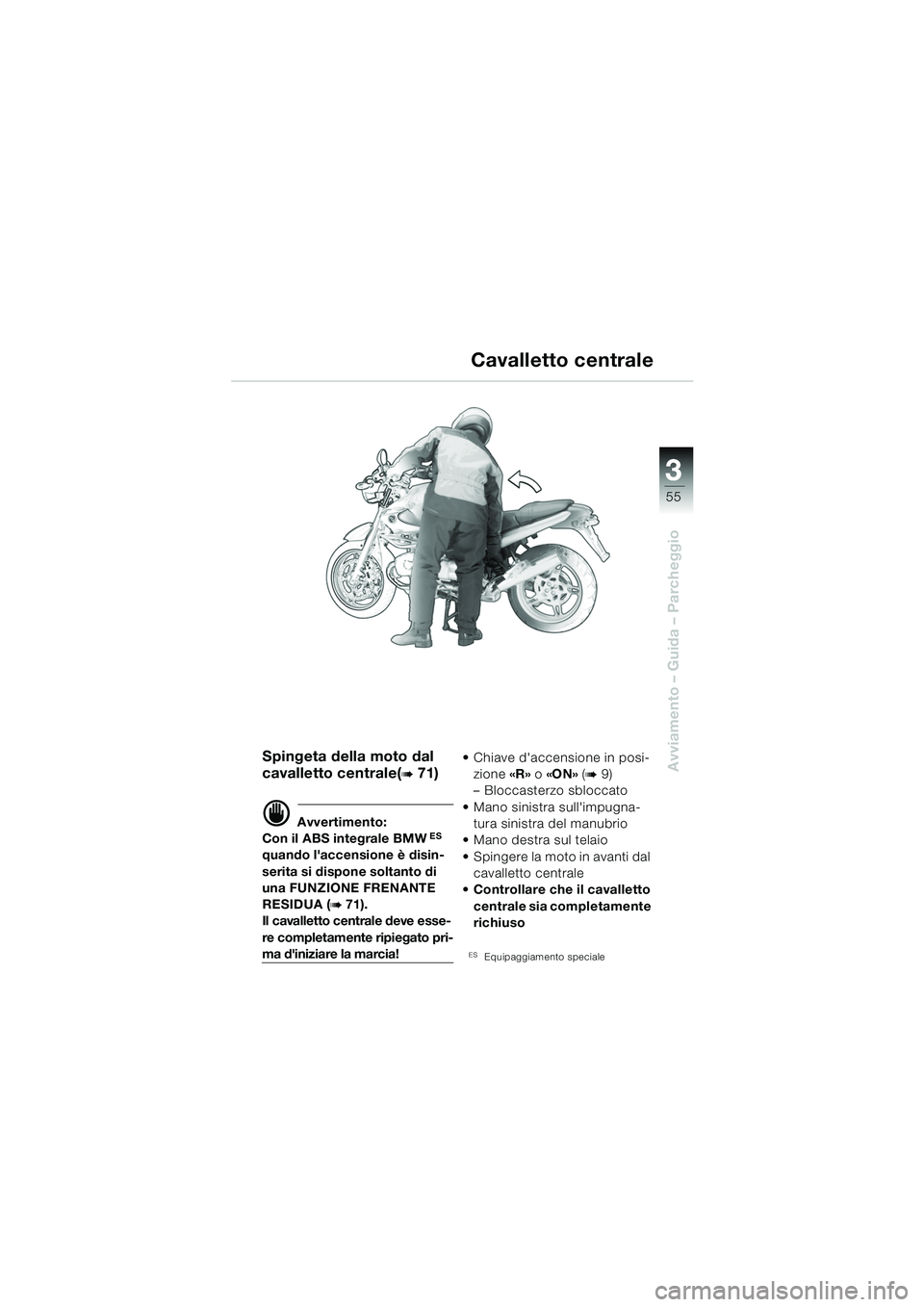

3
55
3
Avviamento – Guida – Parcheggio
Cavalletto centrale
Spingeta della moto dal
cavalletto centrale(
b 71)
d Avvertimento:
Con il ABS integrale BMW ES
quando l'accensione è disin-
serita si dispone soltanto di
una FUNZIONE FRENANTE
RESIDUA (
b 71).
Il cavalletto centrale deve esse-
re completamente ripiegato pri-
ma d'iniziare la marcia!  Chiave d'accensione in posi-
zione «R» o «ON» (
b 9)
– Bloccasterzo sbloccato
 Mano sinistra sull'impugna- tura sinistra del manubrio
 Mano destra sul telaio
 Spingere la moto in avanti dal cavalletto centrale
 Controllare che il cavalletto centrale sia completamente
richiuso
ESEquipaggiamento speciale
10r28bki3.book Seite 55 Mittwoch, 16. Juni 2004 10:07 10

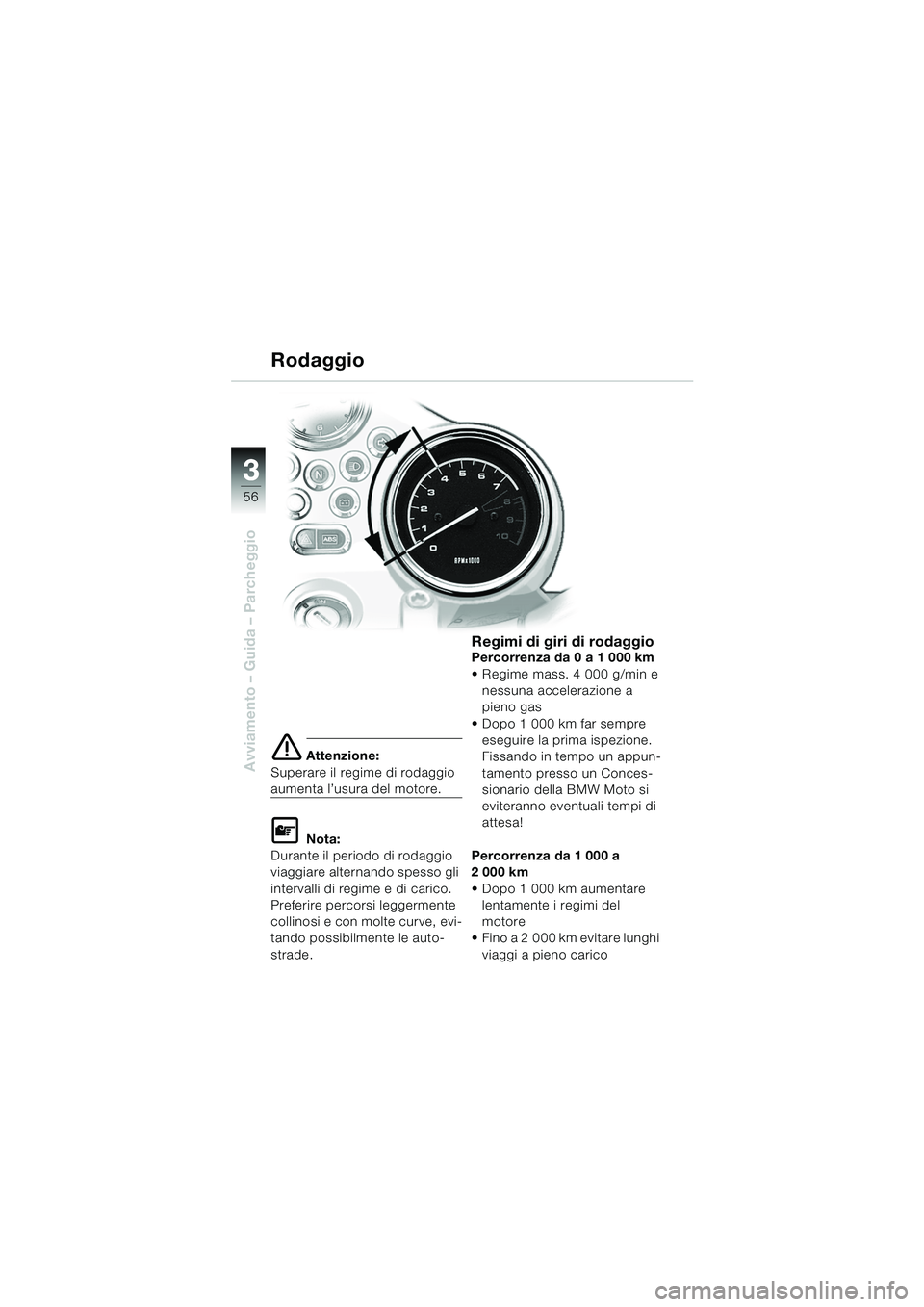

33
56
Avviamento – Guida – Parcheggioe Attenzione:
Superare il regime di rodaggio
aumenta l’usura del motore.
L Nota:
Durante il periodo di rodaggio
viaggiare alternando spesso gli
intervalli di regime e di carico.
Preferire percorsi leggermente
collinosi e con molte curve, evi-
tando possibilmente le auto-
strade.
Regimi di giri di rodaggioPercorrenza da 0 a 1 000 km
 Regime mass. 4 000 g/min e nessuna accelerazione a
pieno gas
 Dopo 1 000 km far sempre eseguire la prima ispezione.
Fissando in tempo un appun-
tamento presso un Conces-
sionario della BMW Moto si
eviteranno eventuali tempi di
attesa!
Percorrenza da 1 000 a
2000km
 Dopo 1 000 km aumentare lentamente i regimi del
motore
 Fino a 2 000 km evitare lunghi
viaggi a pieno carico
Rodaggio
10r28bki3.book Seite 56 Mittwoch, 16. Juni 2004 10:07 10

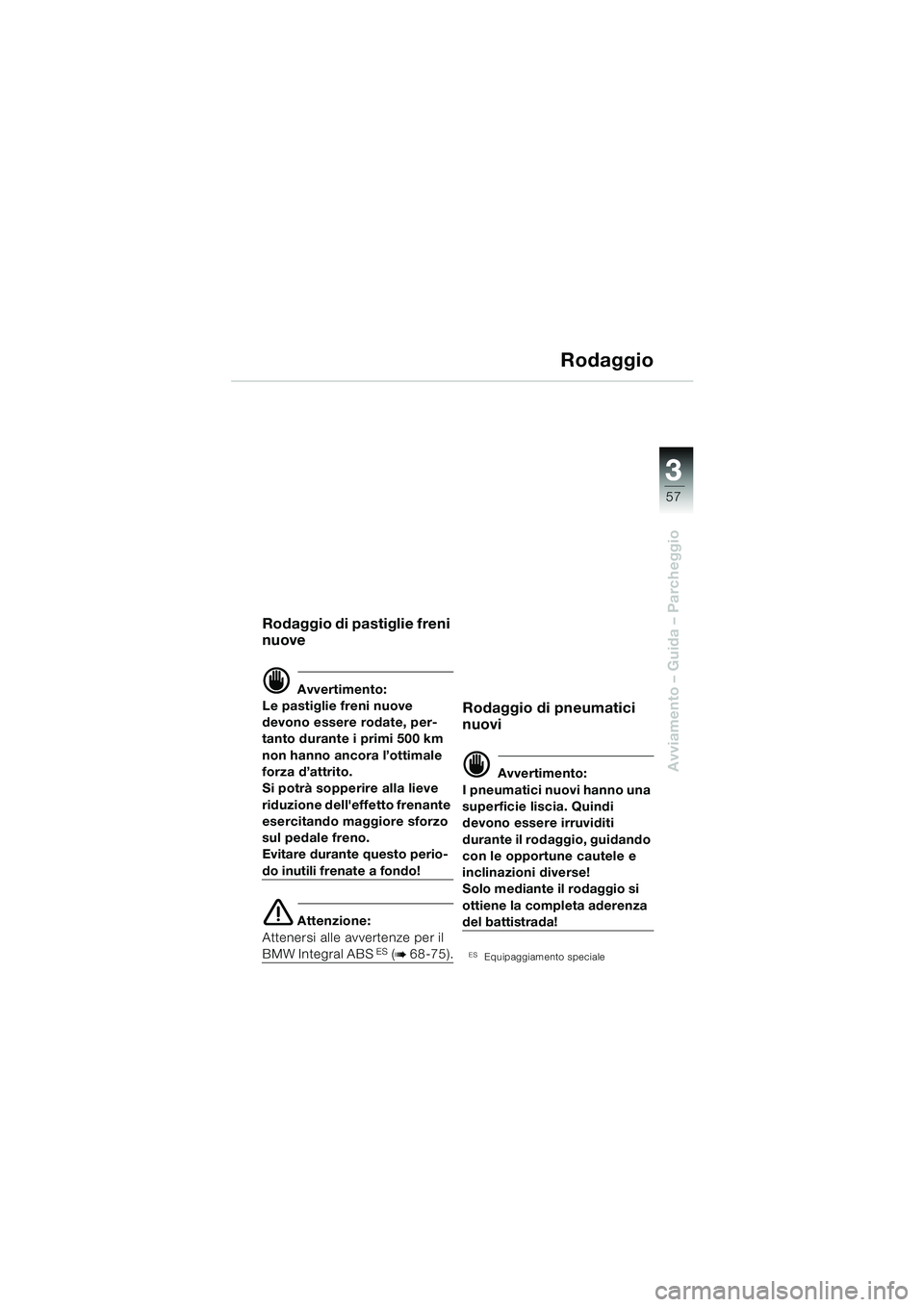

3
57
3
Avviamento – Guida – Parcheggio
Rodaggio
Rodaggio di pastiglie freni
nuove
d Avvertimento:
Le pastiglie freni nuove
devono essere rodate, per-
tanto durante i primi 500 km
non hanno ancora l’ottimale
forza d’attrito.
Si potrà sopperire alla lieve
riduzione dell'effetto frenante
esercitando maggiore sforzo
sul pedale freno.
Evitare durante questo perio-
do inutili frenate a fondo!
e Attenzione:
Attenersi alle avvertenze per il
BMW Integral ABSES (b 68-75).
Rodaggio di pneumatici
nuovi
d Avvertimento:
I pneumatici nuovi hanno una
superficie liscia. Quindi
devono essere irruviditi
durante il rodaggio, guidando
con le opportune cautele e
inclinazioni diverse!
Solo mediante il rodaggio si
ottiene la completa aderenza
del battistrada!
ESEquipaggiamento speciale
10r28bki3.book Seite 57 Mittwoch, 16. Juni 2004 10:07 10

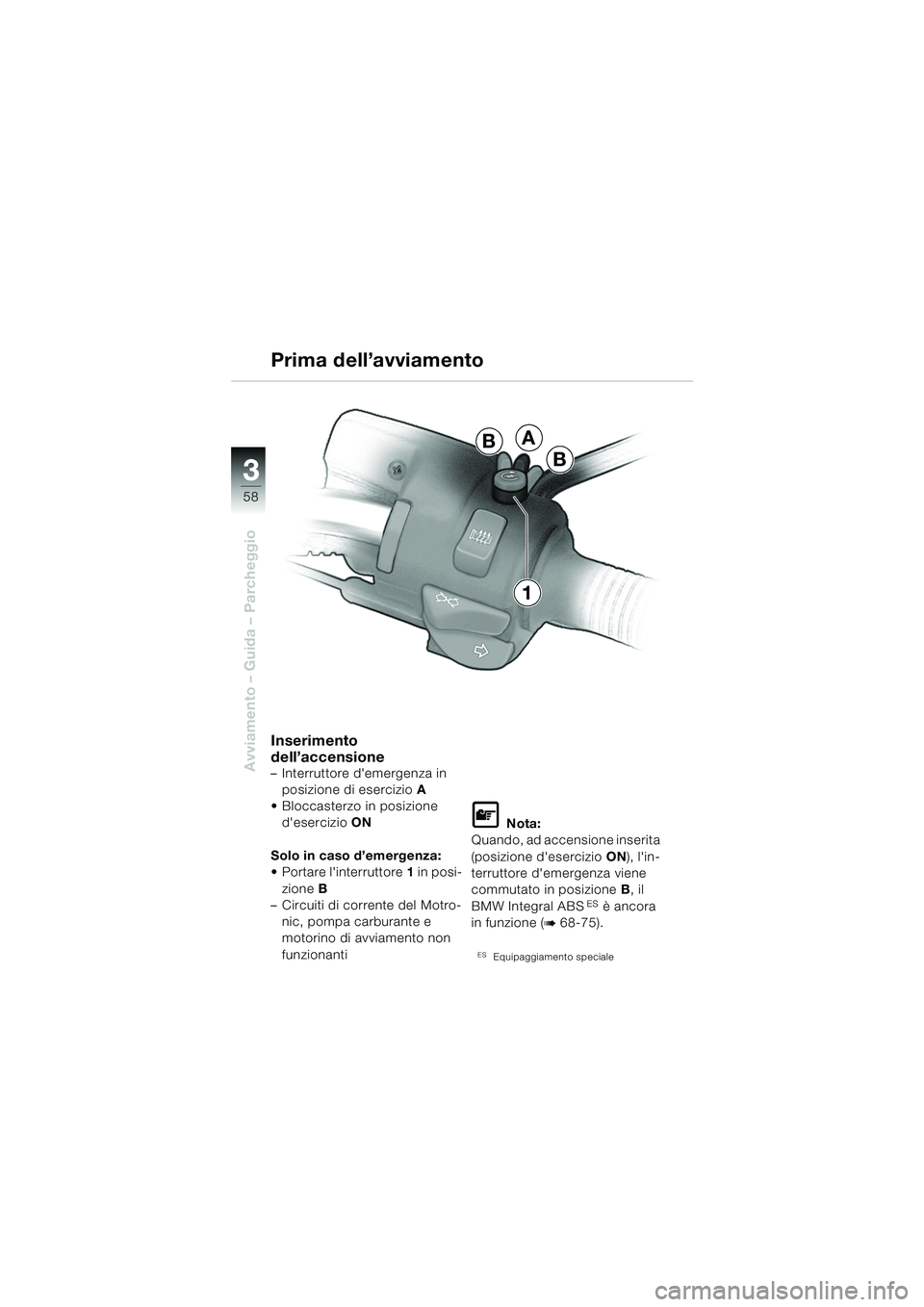

33
58
Avviamento – Guida – Parcheggio
Inserimento
dell’accensione
– Interruttore d'emergenza in posizione di esercizio A
 Bloccasterzo in posizione d'esercizio ON
Solo in caso d’emergenza:
 Portare l'interruttore 1 in posi-
zione B
– Circuiti di corrente del Motro-
nic, pompa carburante e
motorino di avviamento non
funzionanti
L Nota:
Quando, ad accensione inserita
(posizione d'esercizio ON), l'in-
terruttore d'emergenza viene
commutato in posizione B, il
BMW Integral ABS
ES è ancora
in funzione (
b 68-75).
ESEquipaggiamento speciale
Prima dell’avviamento
A
B
B
1
10r28bki3.book Seite 58 Mittwoch, 16. Juni 2004 10:07 10

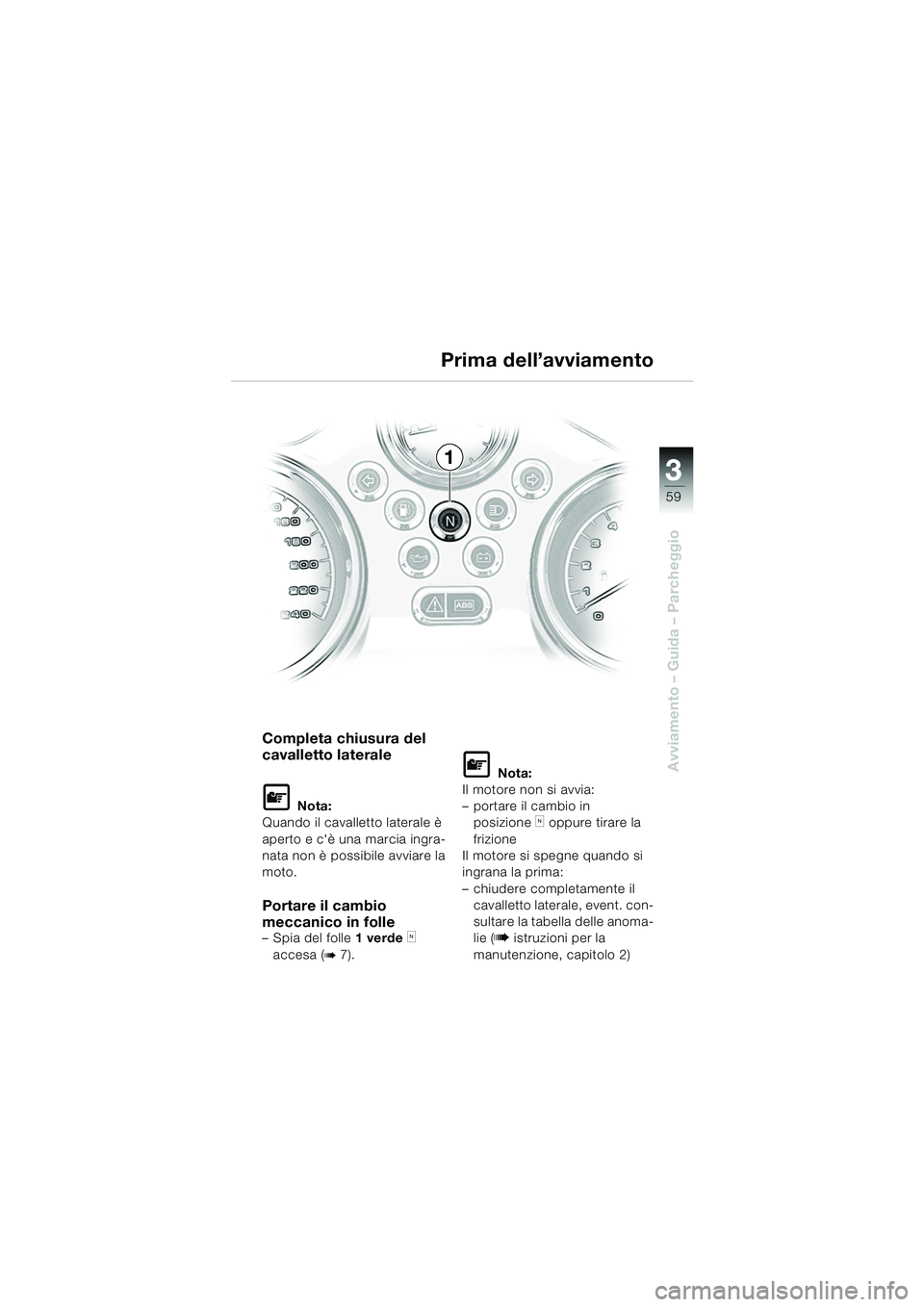

3
59
3
Avviamento – Guida – Parcheggio
Completa chiusura del
cavalletto laterale
L Nota:
Quando il cavalletto laterale è
aperto e c'è una marcia ingra-
nata non è possibile avviare la
moto.
Portare il cambio
meccanico in folle
– Spia del folle 1 verde k
accesa (
b 7).
L Nota:
Il motore non si avvia:
– portare il cambio in posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– chiudere completamente il cavalletto laterale, event. con-
sultare la tabella delle anoma-
lie ( b istruzioni per la
manutenzione, capitolo 2)
Prima dell’avviamento
1
10r28bki3.book Seite 59 Mittwoch, 16. Juni 2004 10:07 10

33
60
Avviamento – Guida – Parcheggio
Avviamento
e Attenzione:
L’avviamento con la batteria sca-
rica provoca uno sfarfallamento
del relè. Ulteriori tentativi di avvia-
mento danneggiano il relè e il
motorino d'avviamento. Prima di
azionare nuovamente l'avvia-
mento, caricare la batteria.
d Avvertimento:
Non far riscaldare il motore
da fermo — pericolo di
surriscaldamento/incendio!
Partire subito dopo l'avvia-
mento.
Per evitare che il motore raf-
freddato ad aria si surriscaldi
e si danneggi, evitare qualsia-
si periodo di riscaldamento,
anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
Avviamento
ABC1
10r28bki3.book Seite 60 Mittwoch, 16. Juni 2004 10:07 10

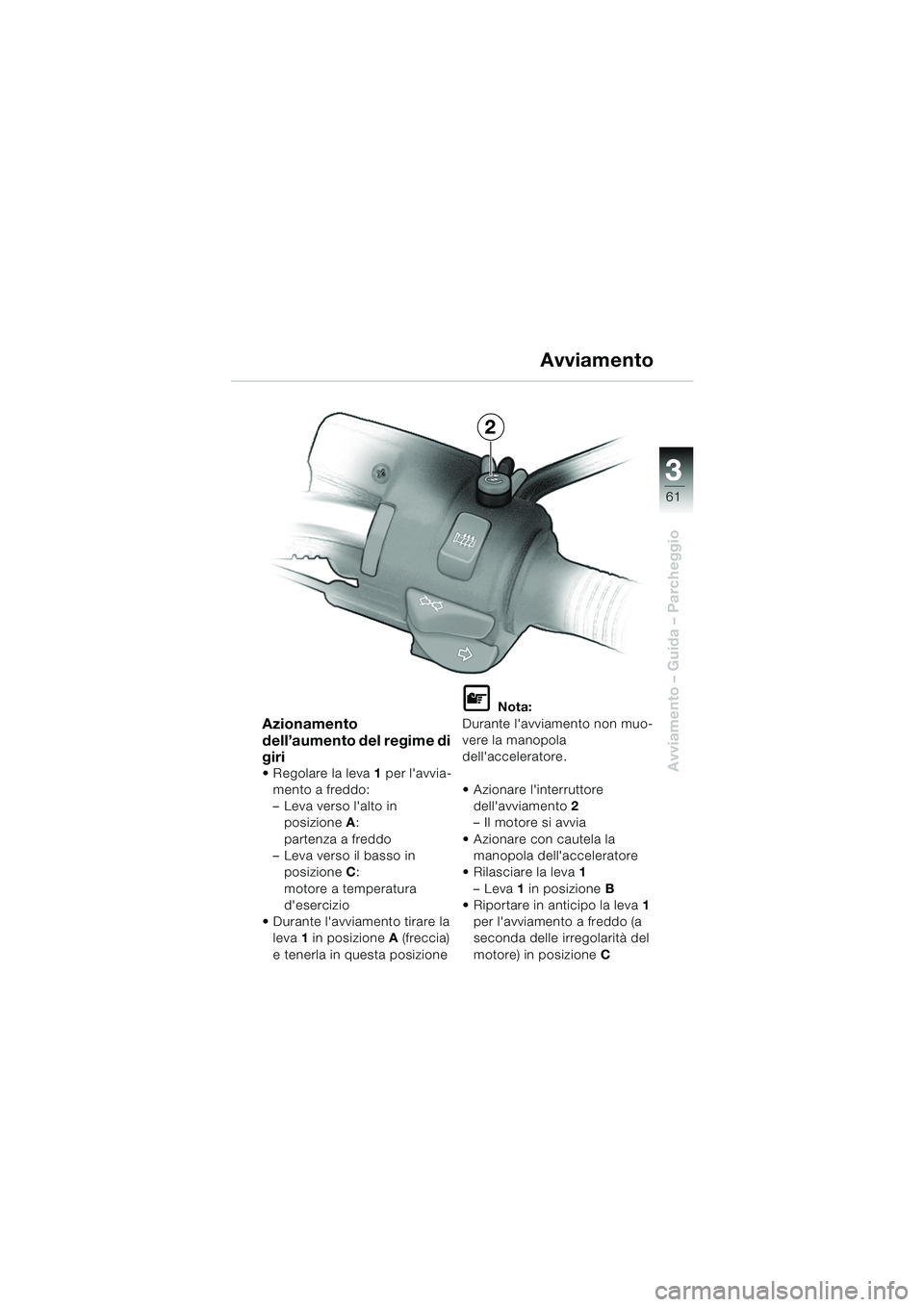

3
61
3
Avviamento – Guida – Parcheggio
Azionamento
dell’aumento del regime di
giri
 Regolare la leva1 per l'avvia-
mento a freddo:
– Leva verso l'alto in posizione A:
partenza a freddo
– Leva verso il basso in posizione C:
motore a temperatura
d'esercizio
 Durante l'avviamento tirare la leva 1 in posizione A (freccia)
e tenerla in questa posizione
L Nota:
Durante l'avviamento non muo-
vere la manopola
dell'acceleratore.
 Azionare l'interruttore dell'avviamento 2
–Il motore si avvia
 Azionare con cautela la manopola dell'acceleratore
 Rilasciare la leva 1
–Leva 1 in posizione B
 Riportare in anticipo la leva 1
per l'avviamento a freddo (a
seconda delle irregolarità del
motore) in posizione C
Avviamento
2
10r28bki3.book Seite 61 Mittwoch, 16. Juni 2004 10:07 10

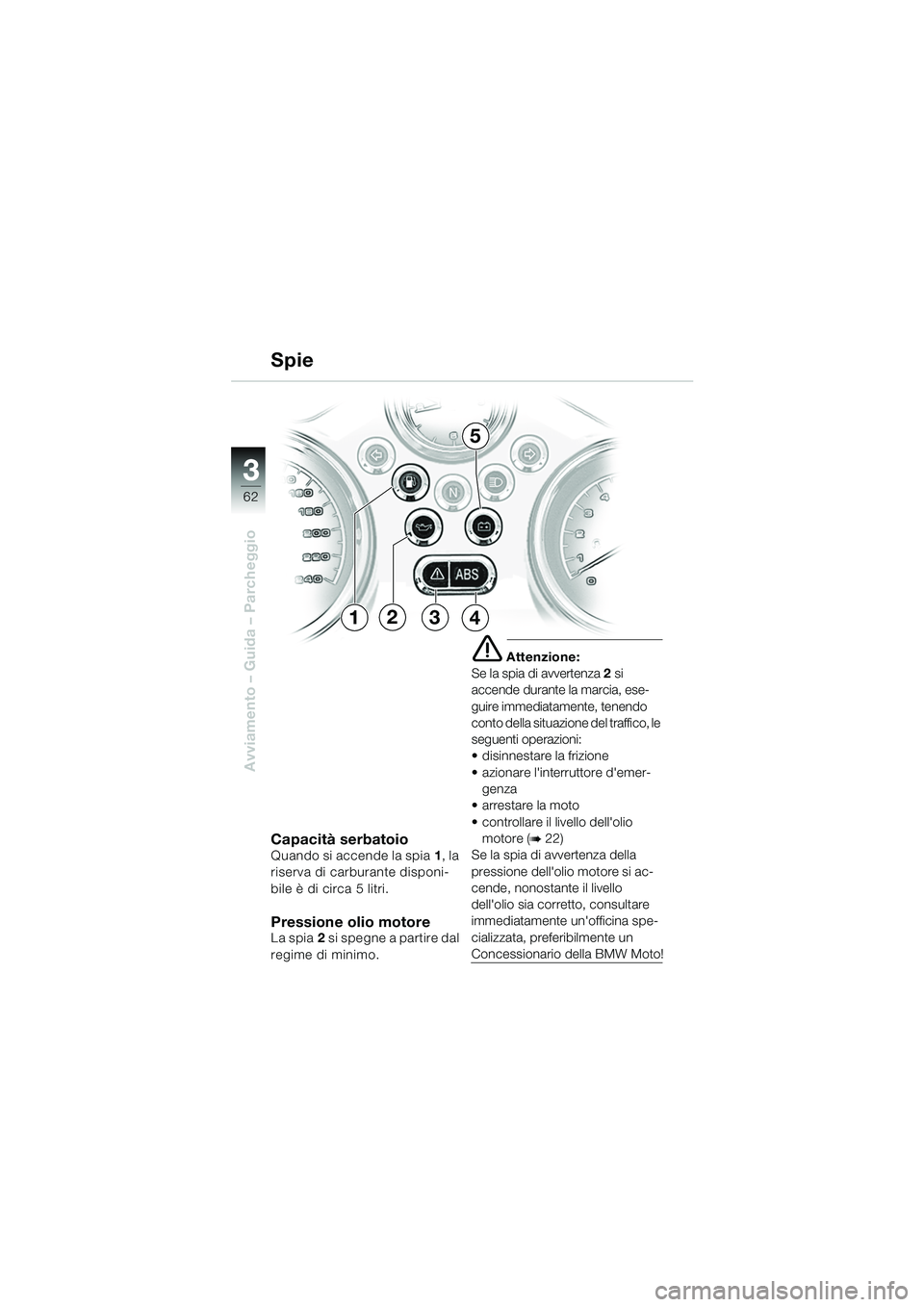

33
62
Avviamento – Guida – Parcheggio
Capacità serbatoio
Quando si accende la spia1, la
riserva di carburante disponi-
bile è di circa 5 litri.
Pressione olio motoreLa spia 2 si spegne a partire dal
regime di minimo.
e Attenzione:
Se la spia di avvertenza 2 si
accende durante la marcia, ese-
guire immediatamente, tenendo
conto della situazione del traffico, le
seguenti operazioni:
 disinnestare la frizione
 azionare l'interruttore d'emer-
genza
 arrestare la moto
 controllare il livello dell'olio motore (
b 22)
Se la spia di avvertenza della
pressione dell'olio motore si ac-
cende, nonostante il livello
dell'olio sia corretto, consultare
immediatamente un'officina spe-
cializzata, preferibilmente un
Concessionario della BMW Moto!
Spie
1234
5
