2004 BMW MOTORRAD R 850 R Libretto di uso e manutenzione (in Italian)

2
47
2
Controlli di sicurezza

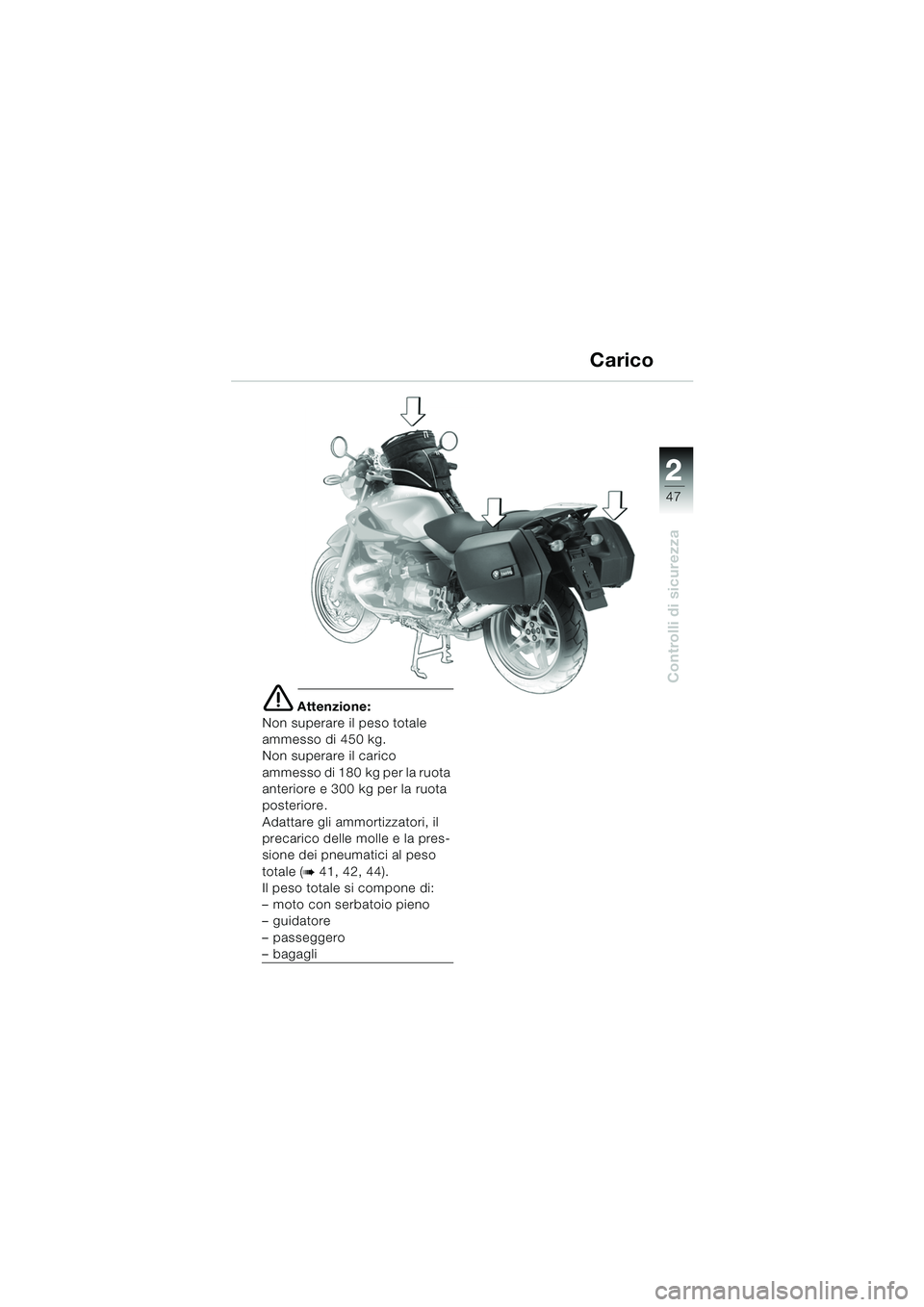

Carico
e Attenzione:
Non superare il peso totale
ammesso di 450 kg.
Non superare il carico
ammesso di 180 kg per la ruota
anteriore e 300 kg per la ruota
posteriore.
Adattare gli ammortizzatori, il
precarico delle molle e la pres-
sione dei pneumatici al peso
totale (
b 41, 42, 44).
Il peso totale si compone di:
– moto con serbatoio pieno
–guidatore
– passeggero
–bagagli
10r28bki3.book Seite 47 Mittwoch, 16. Juni 2004 10:07 10

33
48
Avviamento – Guida – Parcheggio

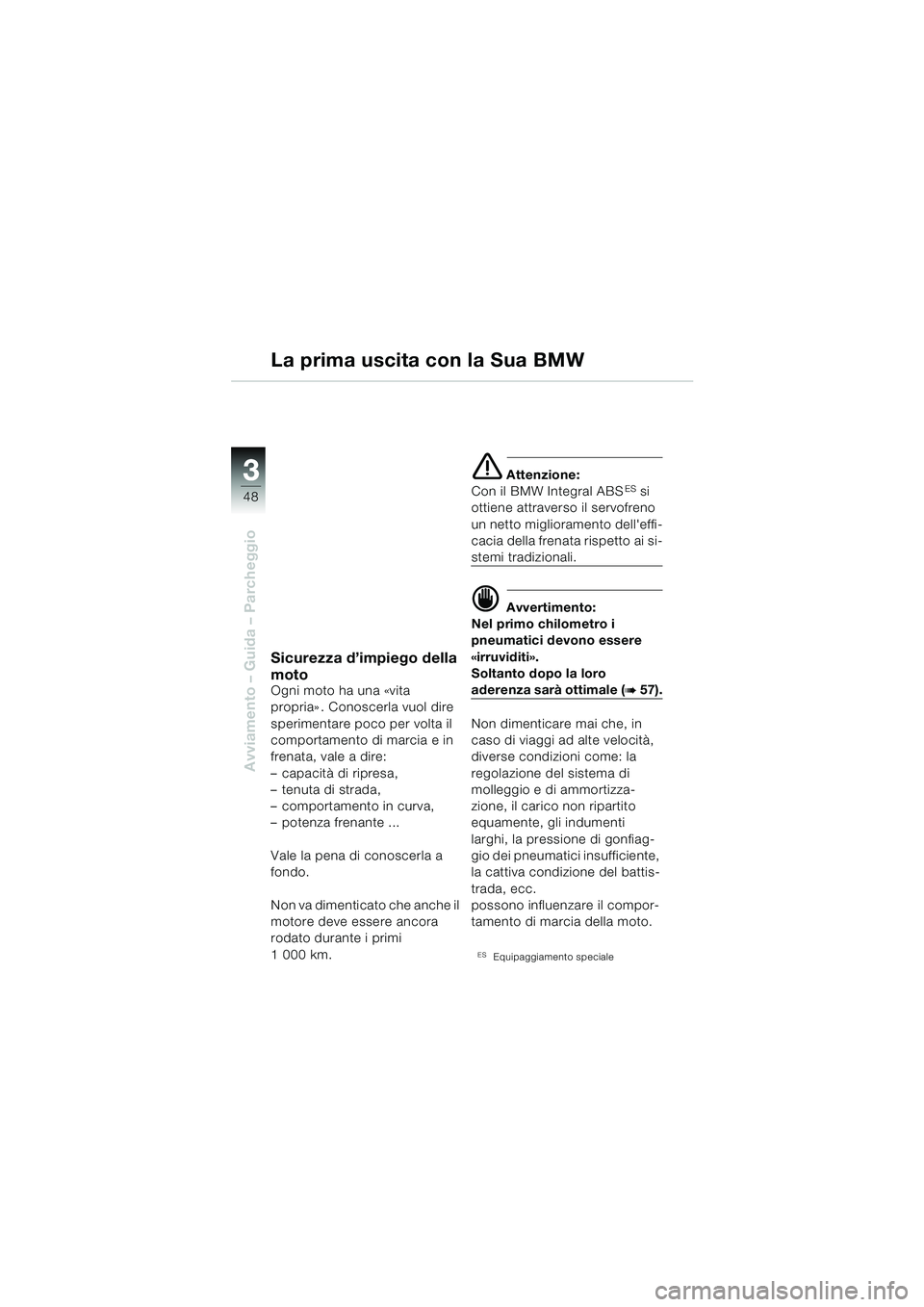

Sicurezza d’impiego della
moto
Ogni moto ha una «vita
propria» . Conoscerla vuol dire
sperimentare poco per volta il
comportamento di marcia e in
frenata, vale a dire:
– capacità di ripresa,
– tenuta di strada,
– comportamento in curva,
– potenza frenante ...
Vale la pena di conoscerla a
fondo.
Non va dimenticato che anche il
motore deve essere ancora
rodato durante i primi
1 000 km.
e Attenzione:
Con il BMW Integral ABSES si
ottiene attraverso il servofreno
un netto miglioramento dell'effi-
cacia della frenata rispetto ai si-
stemi tradizionali.
d Avvertimento:
Nel primo chilometro i
pneumatici devono essere
«irruviditi».
Soltanto dopo la loro
aderenza sarà ottimale (b 57).
Non dimenticare mai che, in
caso di viaggi ad alte velocità,
diverse condizioni come: la
regolazione del sistema di
molleggio e di ammortizza-
zione, il carico non ripartito
equamente, gli indumenti
larghi, la pressione di gonfiag-
gio dei pneumatici insufficiente,
la cattiva condizione del battis-
trada, ecc.
possono influenzare il compor-
tamento di marcia della moto.
ESEquipaggiamento speciale
La prima uscita con la Sua BMW
10r28bki3.book Seite 48 Mittwoch, 16. Juni 2004 10:07 10

3
49
3
Avviamento – Guida – Parcheggio
La prima uscita con la Sua BMW
Certamente però la sicurezza di
guida non dipende soltanto
dalla moto.
Contano anche la maturità di
comportamento e l'abilità del
guidatore BMW.
Solo il perfetto coordinamento
tra la macchina ed il guidatore –
l'unione tra tecnica collaudata
ed applicazione intelligente –
può trasferire questo concetto
di sicurezza sulla strada.
Muoversi con sicurezza nel
traffico presuppone un senso di
responsabilità nei confronti di
chi viaggia con noi e degli altri
utenti della strada.
d Avvertimento:
Non salire mai in moto quan-
do si è bevuto alcol. Quantità
anche minime di alcol o di
sostanze stupefacenti, so-
prattutto in concomitanza
con medicinali, possono
compromettere la percezio-
ne, la capacità di giudizio e di
decisione nonché i riflessi.
Ora può avviare il motore – con
giudizio!
10r28bki3.book Seite 49 Mittwoch, 16. Juni 2004 10:07 10

33
50
Avviamento – Guida – Parcheggio

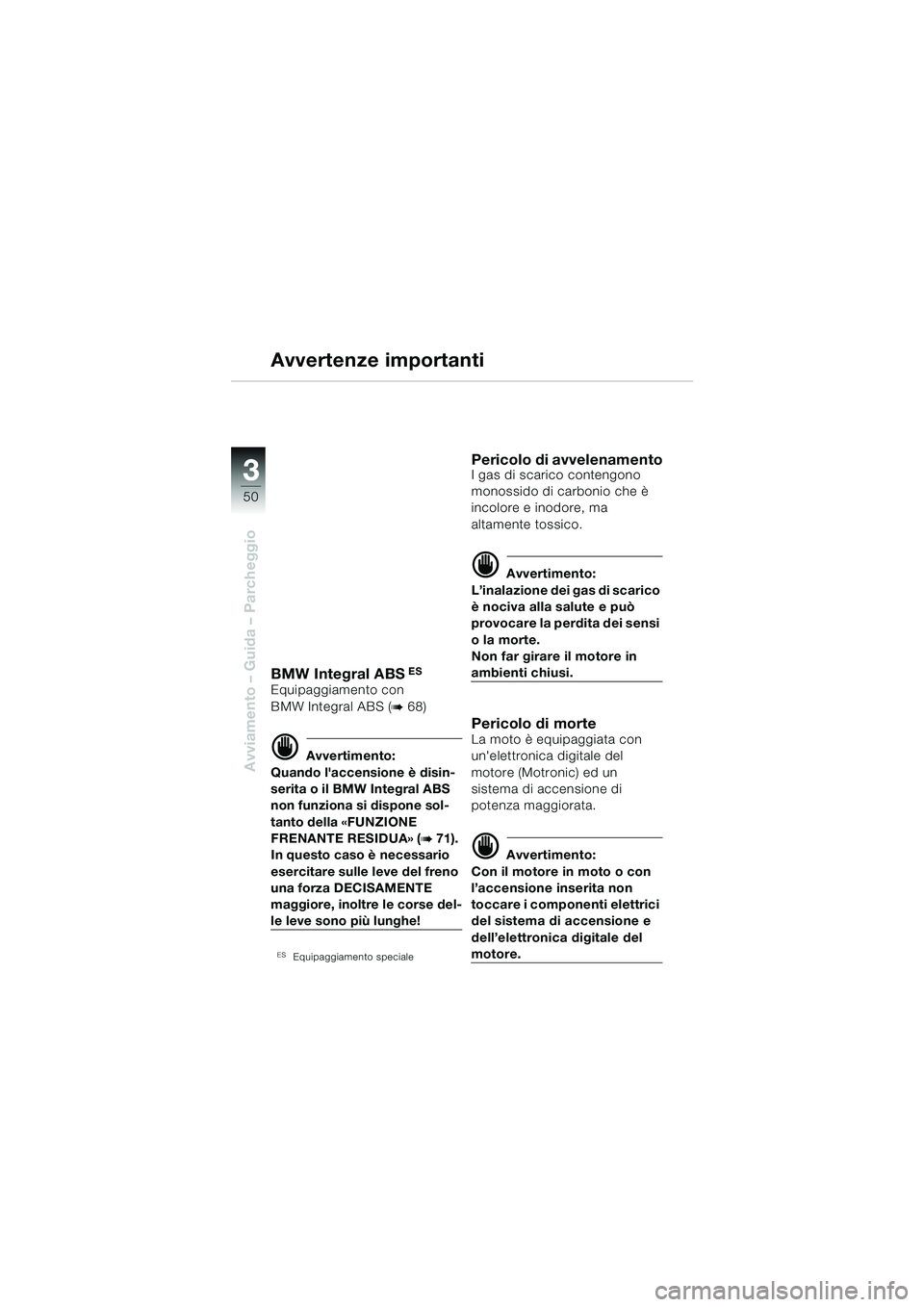

Avvertenze importanti
BMW Integral ABS ES
Equipaggiamento con
BMW Integral ABS (
b 68)
d Avvertimento:
Quando l'accensione è disin-
serita o il BMW Integral ABS
non funziona si dispone sol-
tanto della «FUNZIONE
FRENANTE RESIDUA» (
b 71).
In questo caso è necessario
esercitare sulle leve del freno
una forza DECISAMENTE
maggiore, inoltre le corse del-
le leve sono più lunghe!
ESEquipaggiamento speciale
Pericolo di avvelenamentoI gas di scarico contengono
monossido di carbonio che è
incolore e inodore, ma
altamente tossico.
d Avvertimento:
L’inalazione dei gas di scarico
è nociva alla salute e può
provocare la perdita dei sensi
o la morte.
Non far girare il motore in
ambienti chiusi.
Pericolo di morteLa moto è equipaggiata con
un'elettronica digitale del
motore (Motronic) ed un
sistema di accensione di
potenza maggiorata.
d Avvertimento:
Con il motore in moto o con
l’accensione inserita non
toccare i componenti elettrici
del sistema di accensione e
dell’elettronica digitale del
motore.
10r28bki3.book Seite 50 Mittwoch, 16. Juni 2004 10:07 10

3
51
3
Avviamento – Guida – Parcheggio
Avvertenze importanti

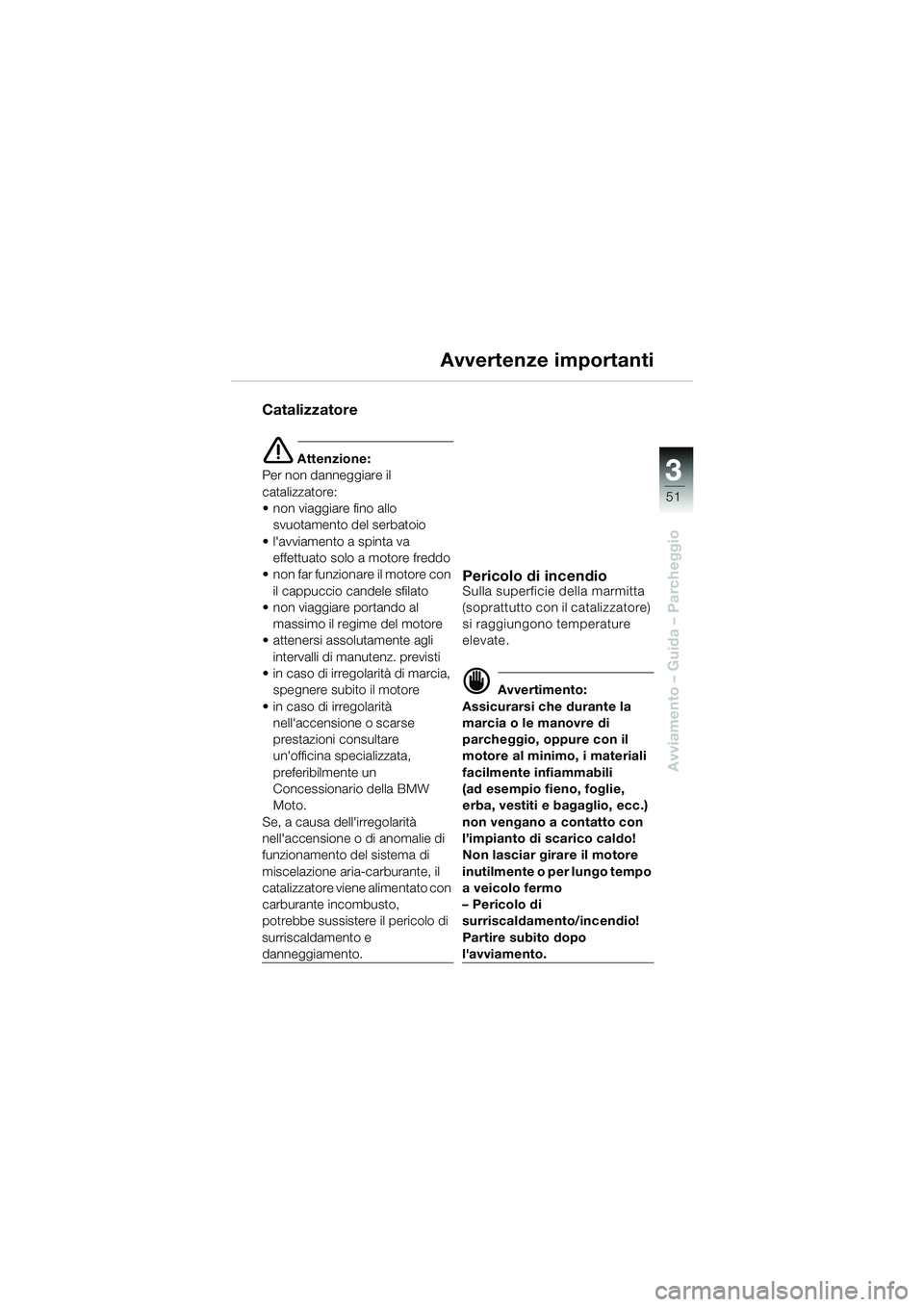

Catalizzatore
e Attenzione:
Per non danneggiare il
catalizzatore:
 non viaggiare fino allo svuotamento del serbatoio
 l'avviamento a spinta va effettuato solo a motore freddo
 non far funzionare il motore con il cappuccio candele sfilato
 non viaggiare portando al
massimo il regime del motore
 attenersi assolutamente agli
intervalli di manutenz. previsti
 in caso di irregolarità di marcia, spegnere subito il motore
 in caso di irregolarità nell'accensione o scarse
prestazioni consultare
un'officina specializzata,
preferibilmente un
Concessionario della BMW
Moto.
Se, a causa dell'irregolarità
nell'accensione o di anomalie di
funzionamento del sistema di
miscelazione aria-carburante, il
catalizzatore viene alimentato con
carburante incombusto,
potrebbe sussistere il pericolo di
surriscaldamento e
danneggiamento.
Pericolo di incendioSulla superficie della marmitta
(soprattutto con il catalizzatore)
si raggiungono temperature
elevate.
d Avvertimento:
Assicurarsi che durante la
marcia o le manovre di
parcheggio, oppure con il
motore al minimo, i materiali
facilmente infiammabili
(ad esempio fieno, foglie,
erba, vestiti e bagaglio, ecc.)
non vengano a contatto con
l’impianto di scarico caldo!
Non lasciar girare il motore
inutilmente o per lungo tempo
a veicolo fermo
– Pericolo di
surriscaldamento/incendio!
Partire subito dopo
l'avviamento.
10r28bki3.book Seite 51 Mittwoch, 16. Juni 2004 10:07 10

33
52
Avviamento – Guida – Parcheggio

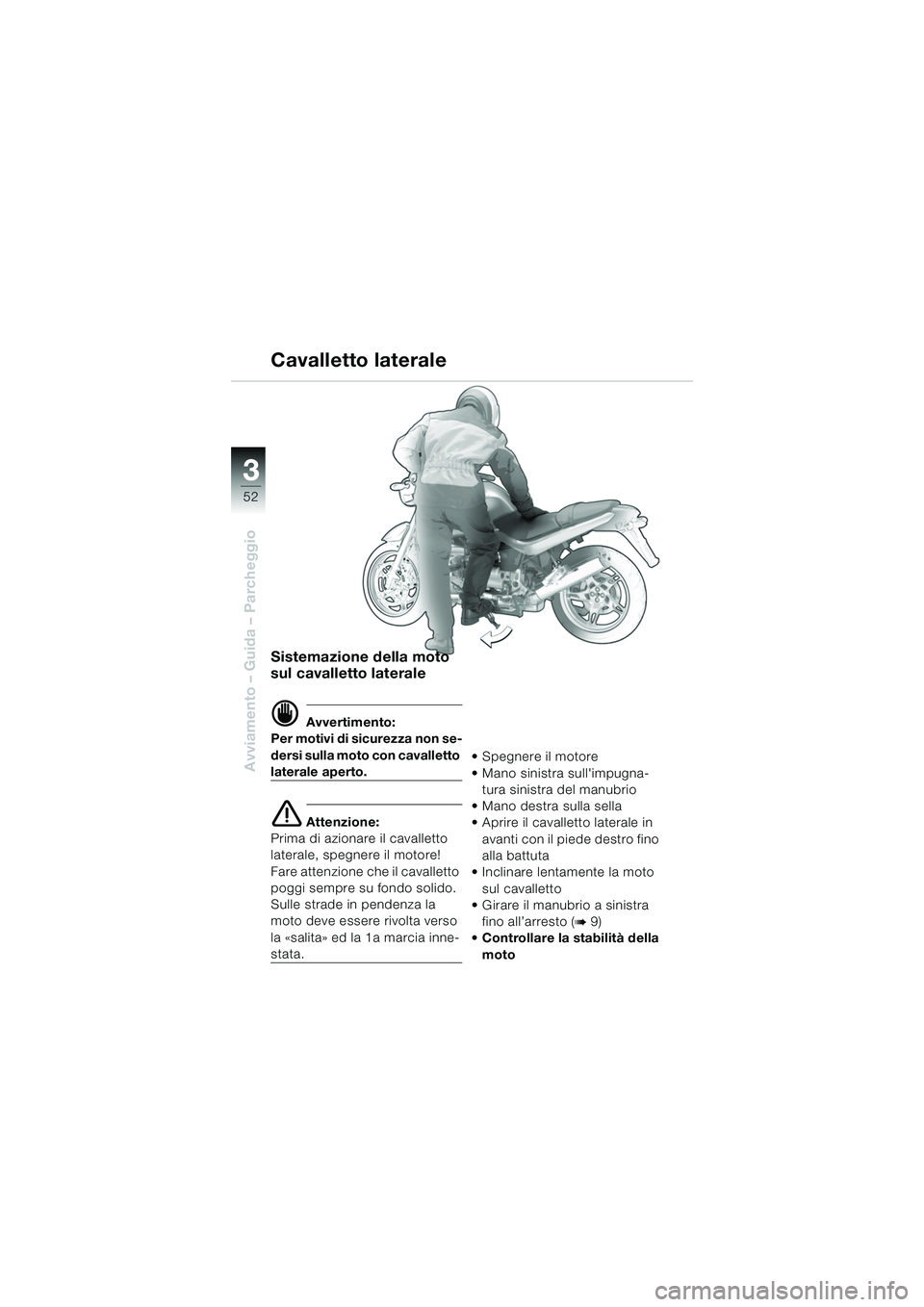

Sistemazione della moto
sul cavalletto laterale
d Avvertimento:
Per motivi di sicurezza non se-
dersi sulla moto con cavalletto
laterale aperto.
e Attenzione:
Prima di azionare il cavalletto
laterale, spegnere il motore!
Fare attenzione che il cavalletto
poggi sempre su fondo solido.
Sulle strade in pendenza la
moto deve essere rivolta verso
la «salita» ed la 1a marcia inne-
stata.  Spegnere il motore
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sulla sella
 Aprire il cavalletto laterale in avanti con il piede destro fino
alla battuta
 Inclinare lentamente la moto
sul cavalletto
 Girare il manubrio a sinistra
fino all’arresto (
b 9)
 Controllare la stabilità della
moto
Cavalletto laterale
10r28bki3.book Seite 52 Mittwoch, 16. Juni 2004 10:07 10

3
53
3
Avviamento – Guida – Parcheggio

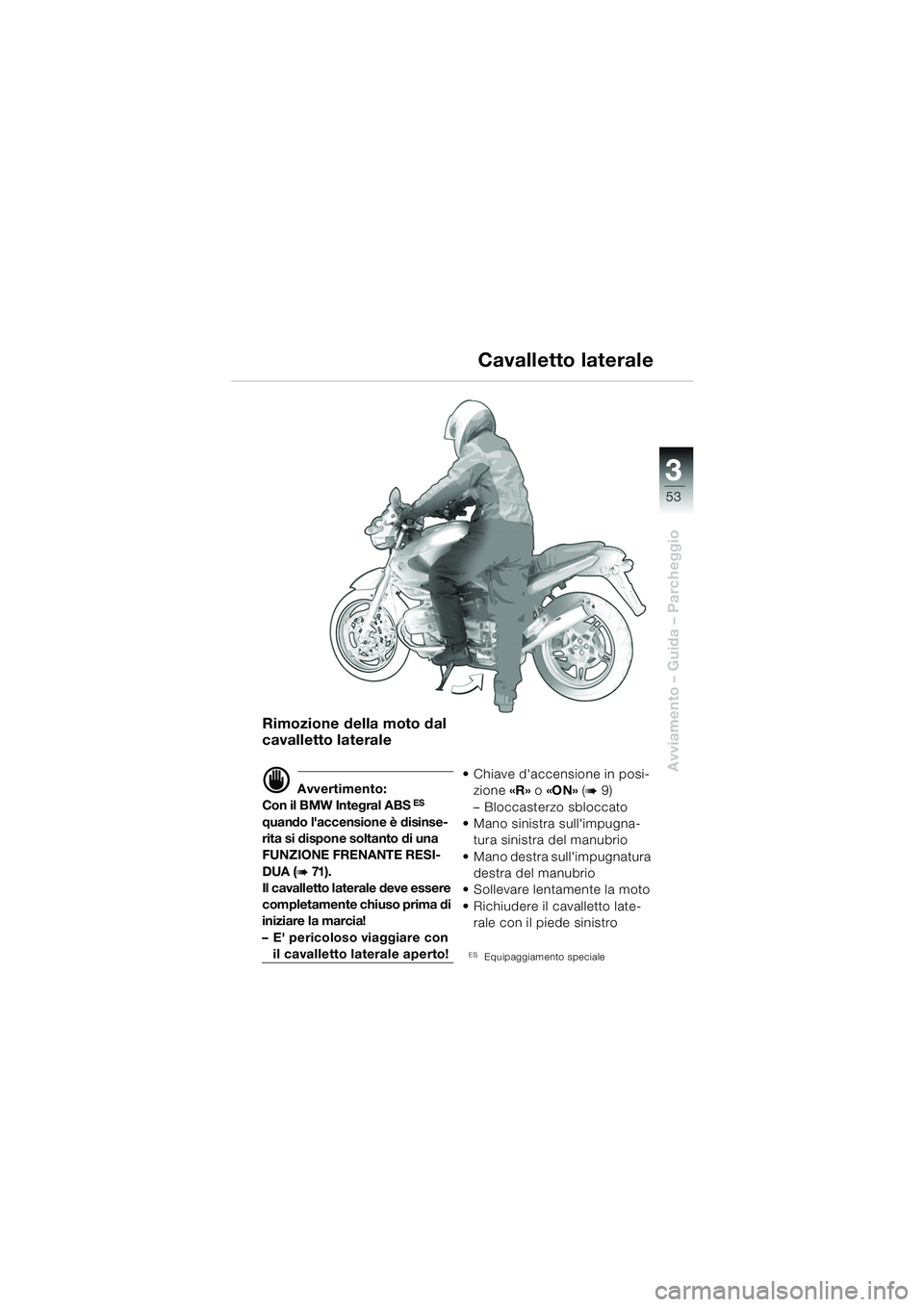

Rimozione della moto dal
cavalletto laterale
d Avvertimento:
Con il BMW Integral ABS ES
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE RESI-
DUA (
b 71 ) .
Il cavalletto laterale deve essere
completamente chiuso prima di
iniziare la marcia!
– E' pericoloso viaggiare con
il cavalletto laterale aperto!  Chiave d'accensione in posi-
zione «R» o «ON» (
b 9)
– Bloccasterzo sbloccato
 Mano sinistra sull'impugna- tura sinistra del manubrio
 Mano destra sull'impugnatura destra del manubrio
 Sollevare lentamente la moto
 Richiudere il cavalletto late- rale con il piede sinistro
ESEquipaggiamento speciale
Cavalletto laterale
10r28bki3.book Seite 53 Mittwoch, 16. Juni 2004 10:07 10

33
54
Avviamento – Guida – Parcheggio

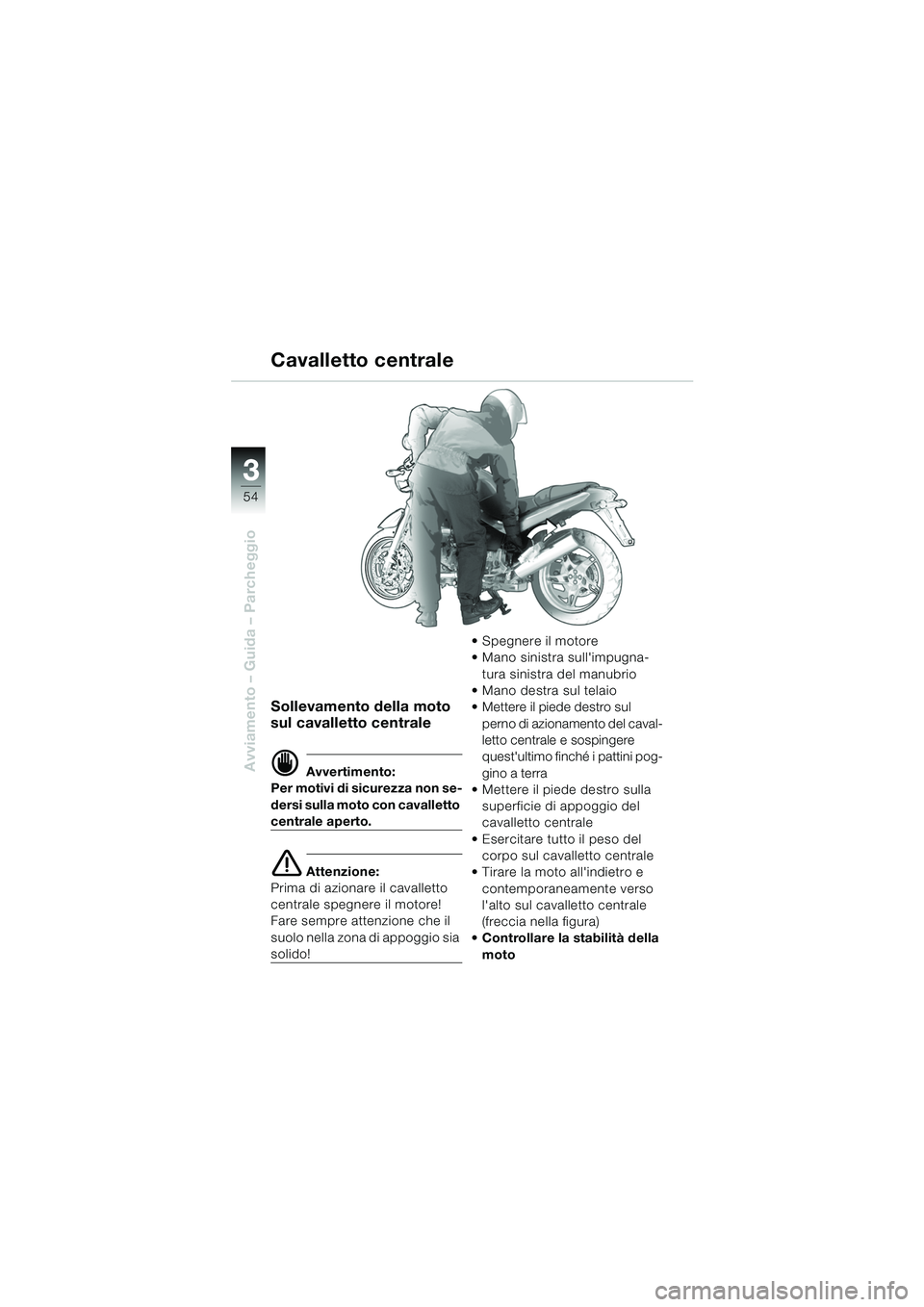

Sollevamento della moto
sul cavalletto centrale
d Avvertimento:
Per motivi di sicurezza non se-
dersi sulla moto con cavalletto
centrale aperto.
e Attenzione:
Prima di azionare il cavalletto
centrale spegnere il motore!
Fare sempre attenzione che il
suolo nella zona di appoggio sia
solido!  Spegnere il motore
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sul telaio
 Mettere il piede destro sul perno di azionamento del caval-
letto centrale e sospingere
quest'ultimo finché i pattini pog-
gino a terra
 Mettere il piede destro sulla
superficie di appoggio del
cavalletto centrale
 Esercitare tutto il peso del corpo sul cavalletto centrale
 Tirare la moto all'indietro e
contemporaneamente verso
l'alto sul cavalletto centrale
(freccia nella figura)
 Controllare la stabilità della
moto
Cavalletto centrale
