2004 BMW MOTORRAD R 850 R Libretto di uso e manutenzione (in Italian)

1

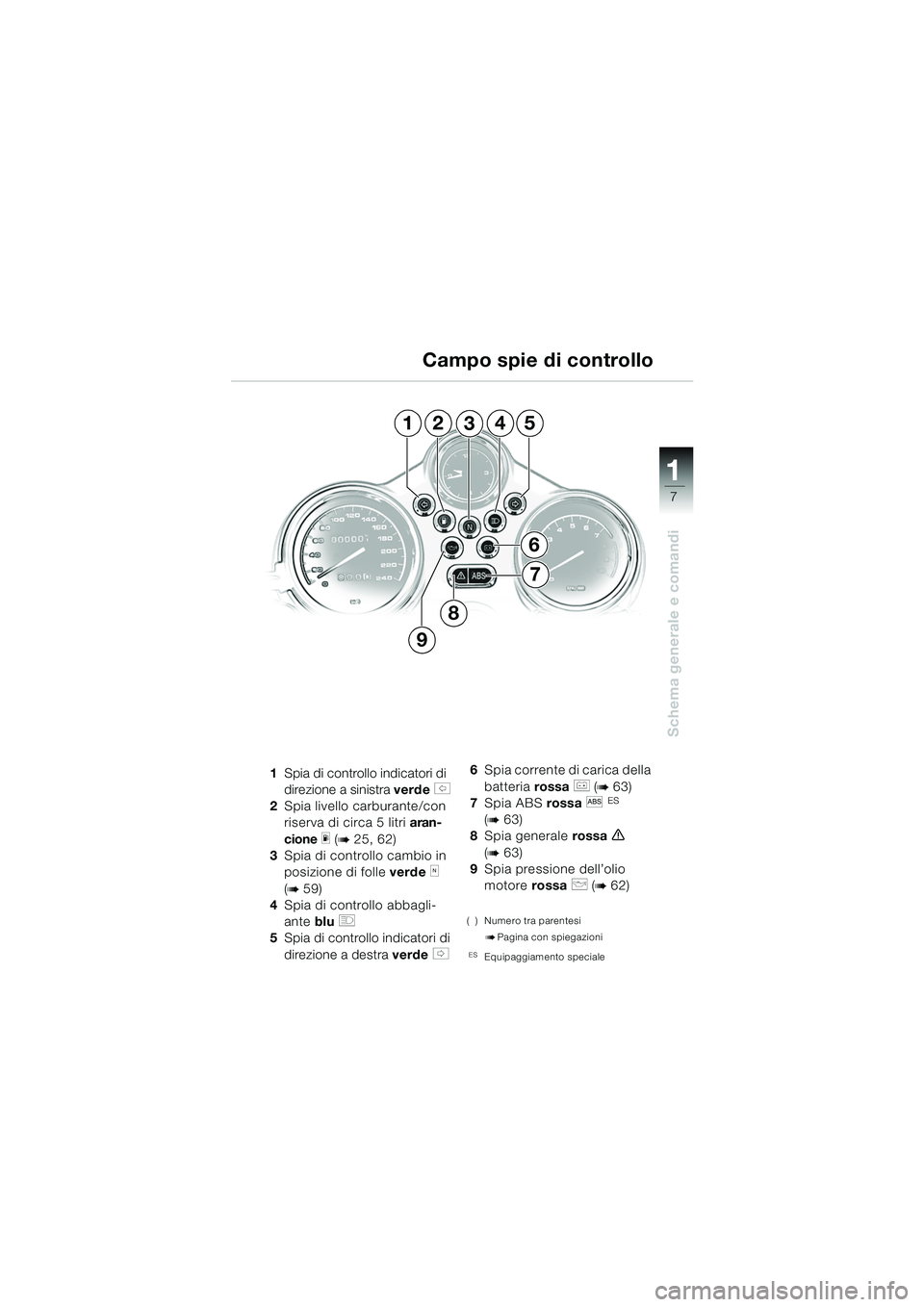

Schema generale e comandi
7
1Spia di controllo indicatori di
direzione a sinistra verde
s
2 Spia livello carburante/con
riserva di circa 5 litri aran-
cione
m (b 25, 62)
3 Spia di controllo cambio in
posizione di folle verde
k
(
b 59)
4 Spia di controllo abbagli-
ante blu
q
5 Spia di controllo indicatori di
direzione a destra verde
t 6
Spia corrente di carica della
batteria rossa
r (b 63)
7 Spia ABS rossa
l ES
(
b 63)
8 Spia generale rossa
e
(
b 63)
9 Spia pressione dell’olio
motore rossa
p (b 62)
( ) Numero tra parentesi
bPagina con spiegazioni
ESEquipaggiamento speciale
Campo spie di controllo
12435
9
8
6
7
10r28bki3.book Seite 7 Mittwoch, 16. Juni 2004 10:07 10

1

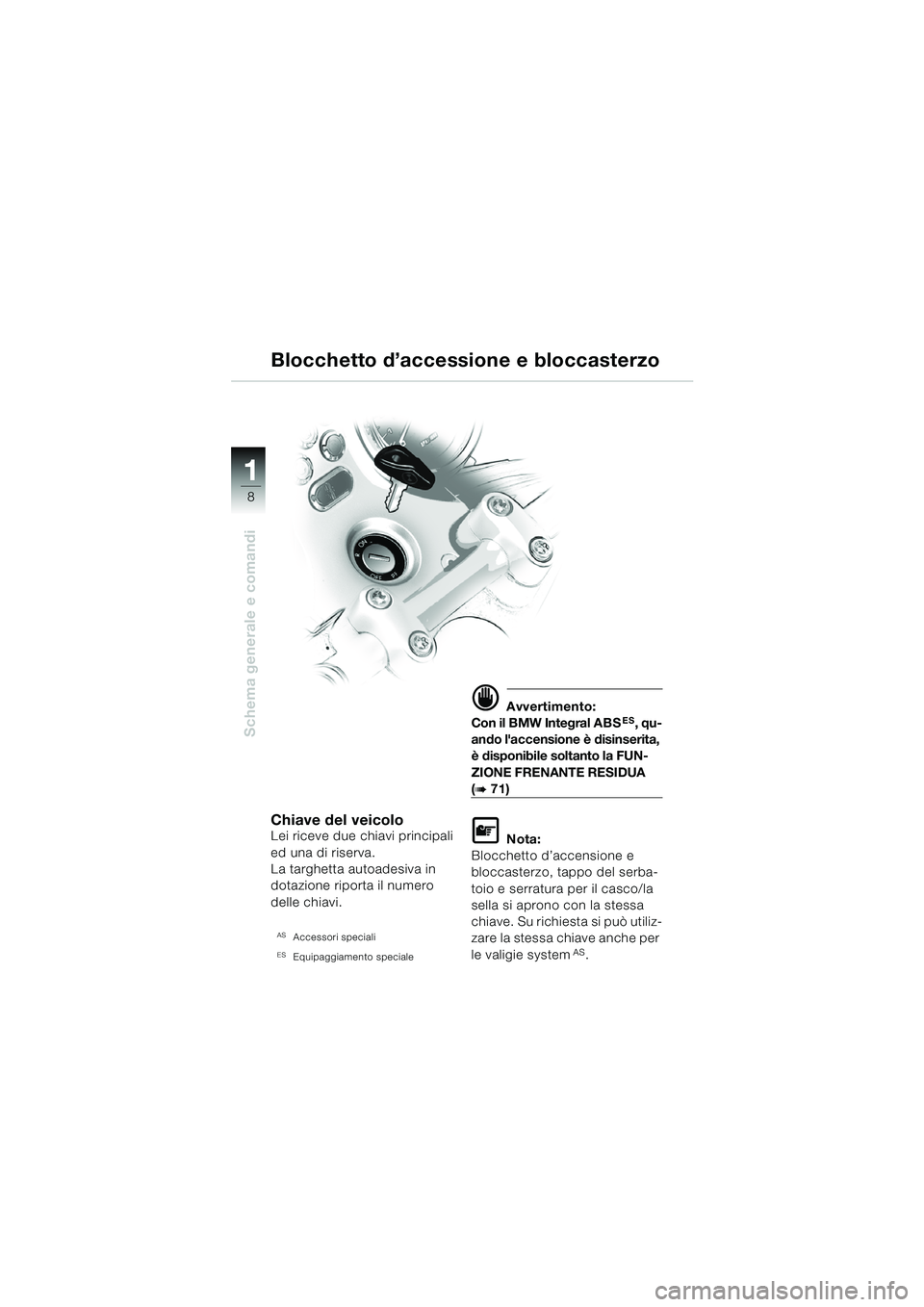

Schema generale e comandi
8
Chiave del veicoloLei riceve due chiavi principali
ed una di riserva.
La targhetta autoadesiva in
dotazione riporta il numero
delle chiavi.
ASAccessori speciali
ESEquipaggiamento speciale
d Avvertimento:
Con il BMW Integral AB SES, qu-
ando l'accensione è disinserita,
è disponibile soltanto la FUN-
ZIONE FRENANTE RESIDUA
(b 71)
L Nota:
Blocchetto d’accensione e
bloccasterzo, tappo del serba-
toio e serratura per il casco/la
sella si aprono con la stessa
chiave. Su richiesta si può utiliz-
zare la stessa chiave anche per
le valigie system
AS.
Blocchetto d’accessione e bloccasterzo
10r28bki3.book Seite 8 Mittwoch, 16. Juni 2004 10:07 10

1

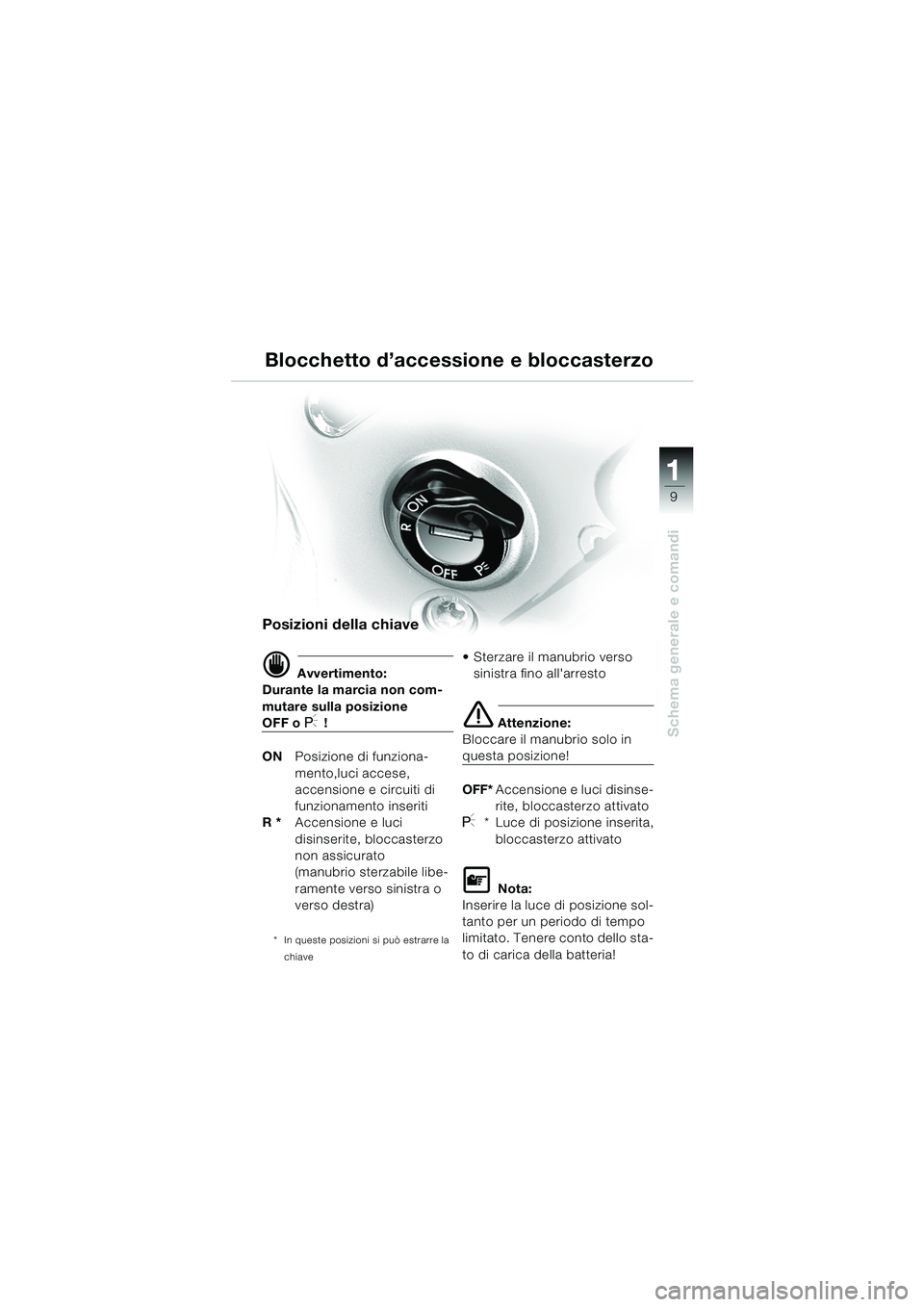

Schema generale e comandi
9
Blocchetto d’accessione e bloccasterzo
Posizioni della chiave
d Avvertimento:
Durante la marcia non com-
mutare sulla posizione
OFF o I !
ON Posizione di funziona-
mento,luci accese,
accensione e circuiti di
funzionamento inseriti
R * Accensione e luci
disinserite, bloccasterzo
non assicurato
(manubrio sterzabile libe-
ramente verso sinistra o
verso destra)
* In queste posizioni si può estrarre la
chiave
 Sterzare il manubrio verso sinistra fino all'arresto
e Attenzione:
Bloccare il manubrio solo in
questa posizione!
OFF* Accensione e luci disinse-
rite, bloccasterzo attivato
I* Luce di posizione inserita, bloccasterzo attivato
L Nota:
Inserire la luce di posizione sol-
tanto per un periodo di tempo
limitato. Tenere conto dello sta-
to di carica della batteria!
10r28bki3.book Seite 9 Mittwoch, 16. Juni 2004 10:07 10

1

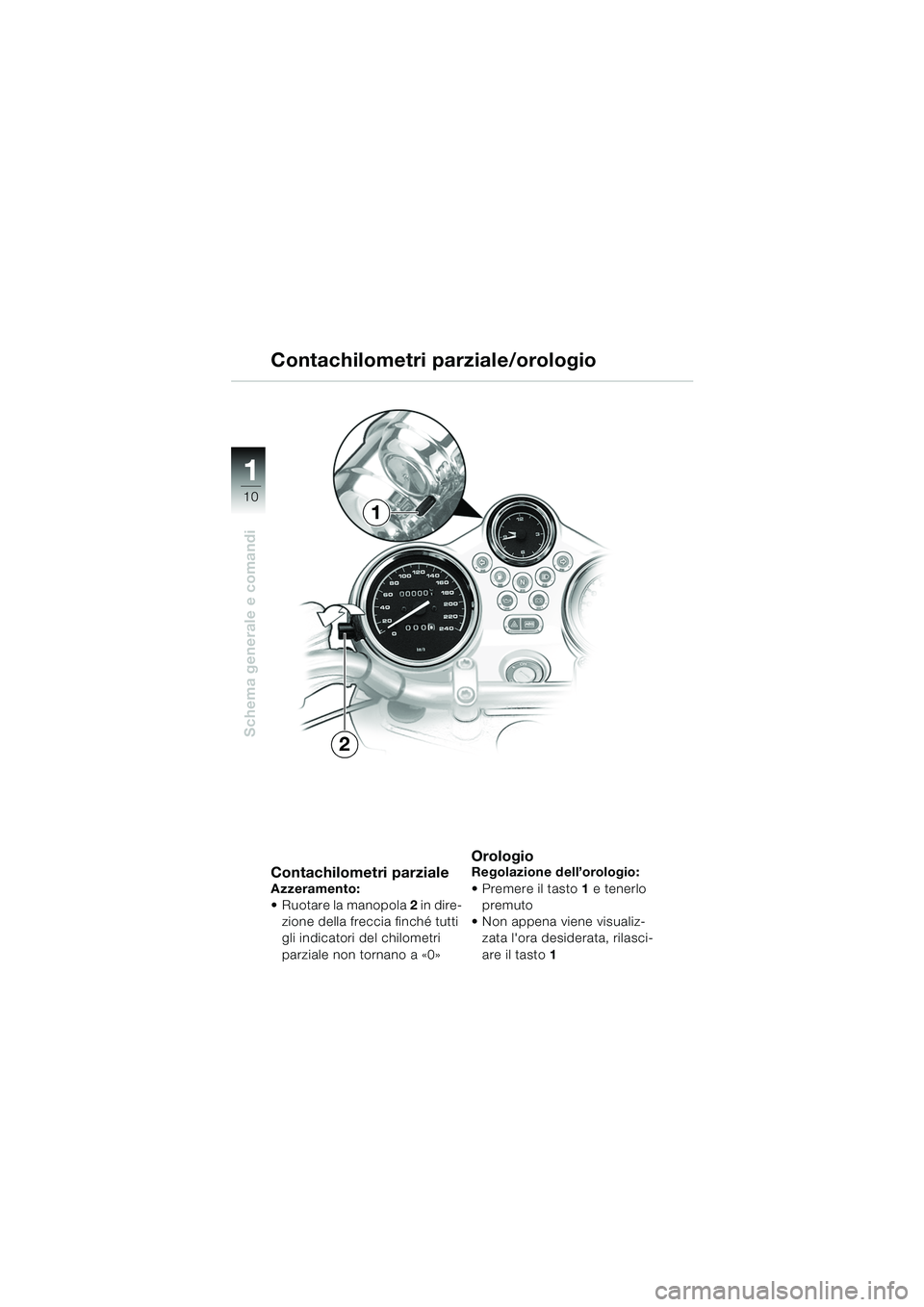

Schema generale e comandi
10
Contachilometri parzialeAzzeramento:
 Ruotare la manopola 2 in dire-
zione della freccia finché tutti
gli indicatori del chilometri
parziale non tornano a «0»
Orologio Regolazione dell’orologio:
Premere il tasto 1 e tenerlo
premuto
 Non appena viene visualiz- zata l'ora desiderata, rilasci-
are il tasto 1
Contachilometri parziale/orologio
2
1
10r28bki3.book Seite 10 Mittwoch, 16. Juni 2004 10:07 10

1

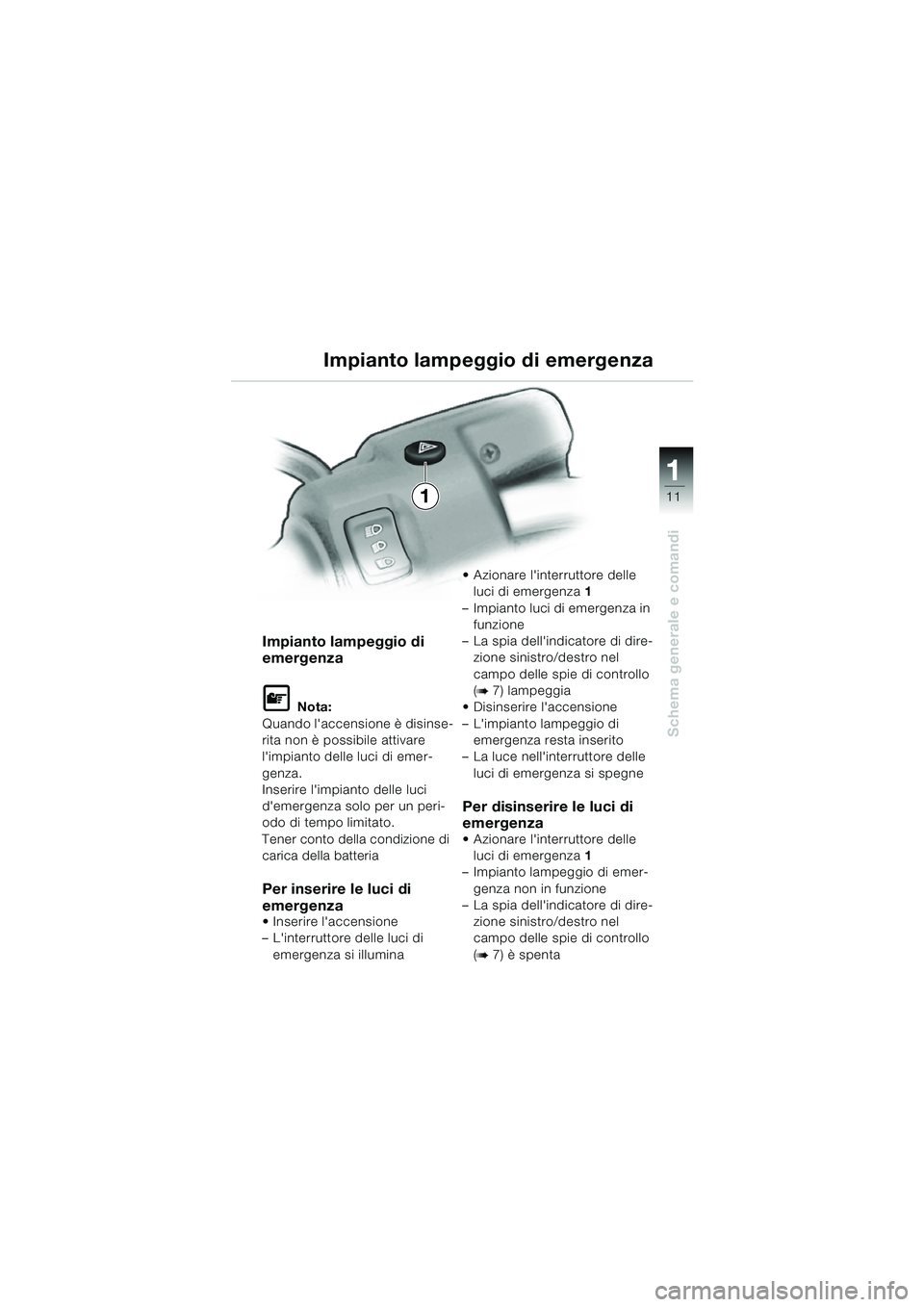

Schema generale e comandi
11
Impianto lampeggio di
emergenza
L Nota:
Quando l'accensione è disinse-
rita non è possibile attivare
l'impianto delle luci di emer-
genza.
Inserire l'impianto delle luci
d'emergenza solo per un peri-
odo di tempo limitato.
Tener conto della condizione di carica della batteria
Per inserire le luci di
emergenza
 Inserire l'accensione
– L'interruttore delle luci di emergenza si illumina  Azionare l'interruttore delle
luci di emergenza 1
– Impianto luci di emergenza in funzione
– La spia dell'indicatore di dire- zione sinistro/destro nel
campo delle spie di controllo
(
b 7) lampeggia
 Disinserire l'accensione
– L'impianto lampeggio di emergenza resta inserito
– La luce nell'interruttore delle luci di emergenza si spegne
Per disinserire le luci di
emergenza
 Azionare l'interruttore delle luci di emergenza 1
– Impianto lampeggio di emer-
genza non in funzione
– La spia dell'indicatore di dire-
zione sinistro/destro nel
campo delle spie di controllo
(
b 7) è spenta
Impianto lampeggio di emergenza
1
10r28bki3.book Seite 11 Mittwoch, 16. Juni 2004 10:07 10

1

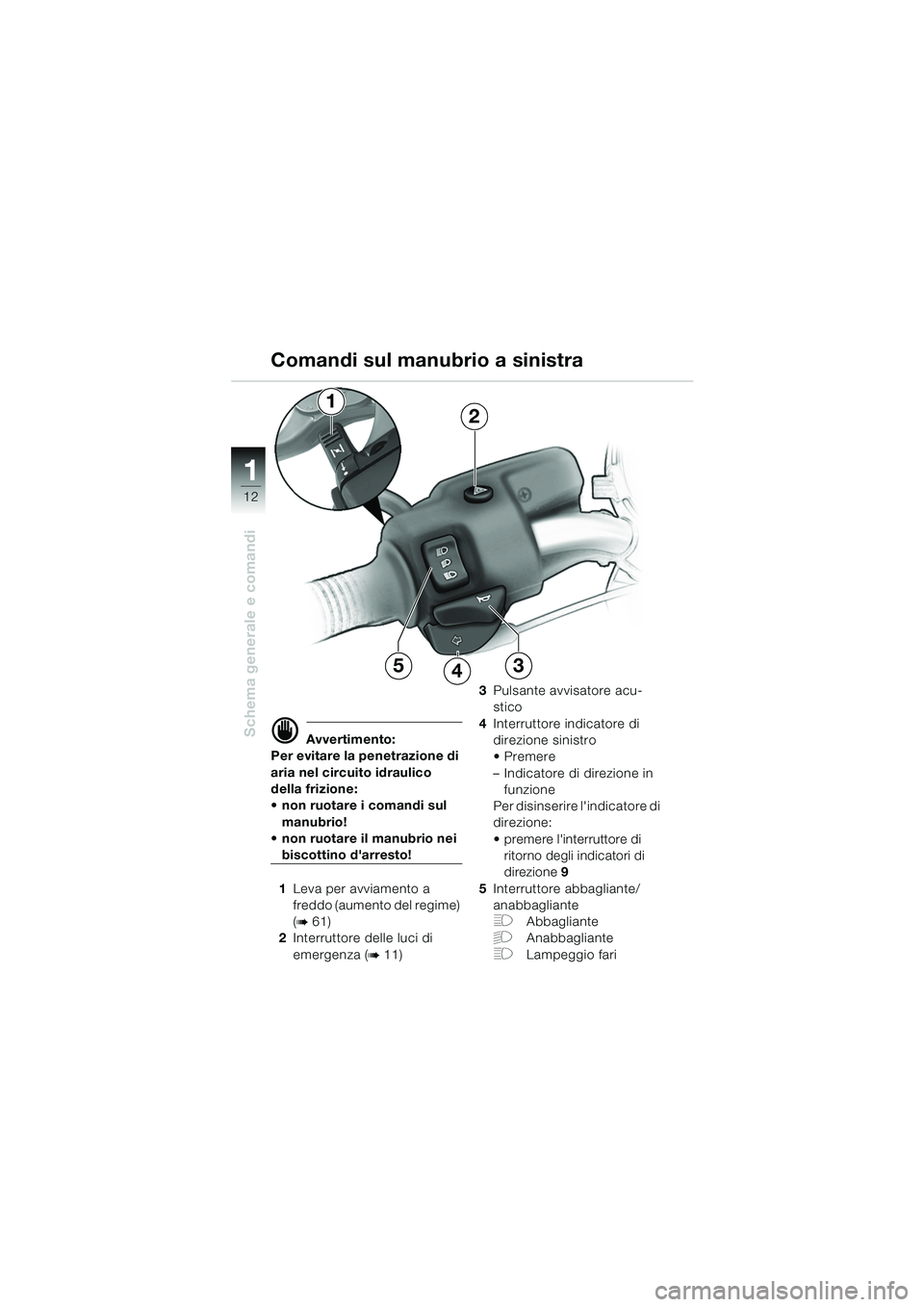

Schema generale e comandi
12
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione:
 non ruotare i comandi sul
manubrio!
 non ruotare il manubrio nei
biscottino d'arresto!
1 Leva per avviamento a
freddo (aumento del regime)
(
b 61)
2 Interruttore delle luci di
emergenza (
b 11) 3
Pulsante avvisatore acu-
stico
4 Interruttore indicatore di
direzione sinistro
 Premere
– Indicatore di direzione in
funzione
Per disinserire l'indicatore di
direzione:
 premere l'interruttore di ritorno degli indicatori di
direzione 9
5 Interruttore abbagliante/
anabbagliante
FAbbagliante
GAnabbagliante
FLampeggio fari
Comandi sul manubrio a sinistra
12
534
10r28bki3.book Seite 12 Mittwoch, 16. Juni 2004 10:07 10

1

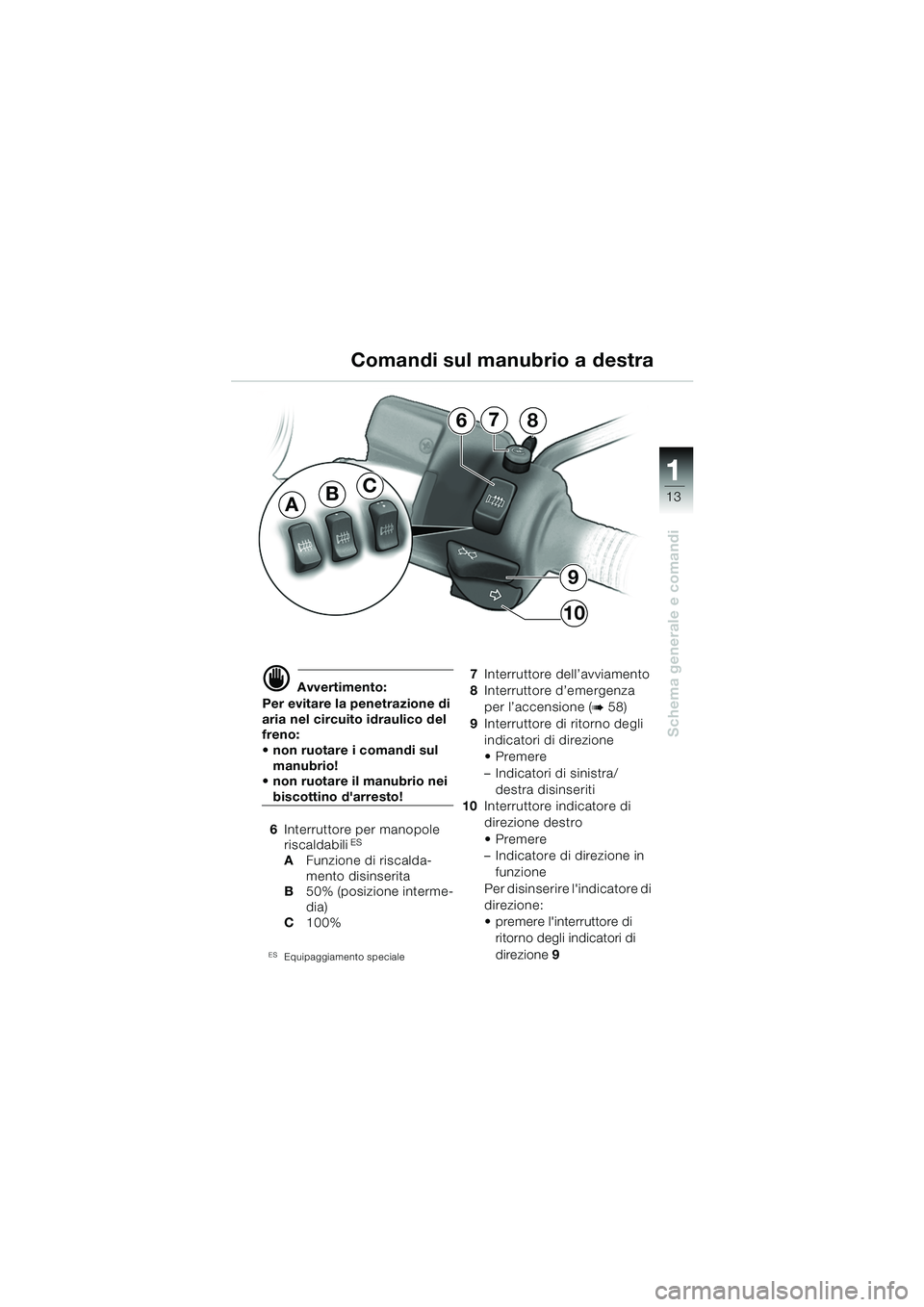

Schema generale e comandi
13
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico del
freno:
 non ruotare i comandi sul manubrio!
 non ruotare il manubrio nei
biscottino d'arresto!
6 Interruttore per manopole
riscaldabili
ES
A Funzione di riscalda-
mento disinserita
B 50% (posizione interme-
dia)
C 100%
ESEquipaggiamento speciale
7Interruttore dell’avviamento
8 Interruttore d’emergenza
per l’accensione (
b 58)
9 Interruttore di ritorno degli
indicatori di direzione
 Premere
– Indicatori di sinistra/
destra disinseriti
10 Interruttore indicatore di
direzione destro
 Premere
– Indicatore di direzione in
funzione
Per disinserire l'indicatore di
direzione:
 premere l'interruttore di ritorno degli indicatori di
direzione 9
Comandi sul manubrio a destra
BA
C
9
10
876
10r28bki3.book Seite 13 Mittwoch, 16. Juni 2004 10:07 10

1

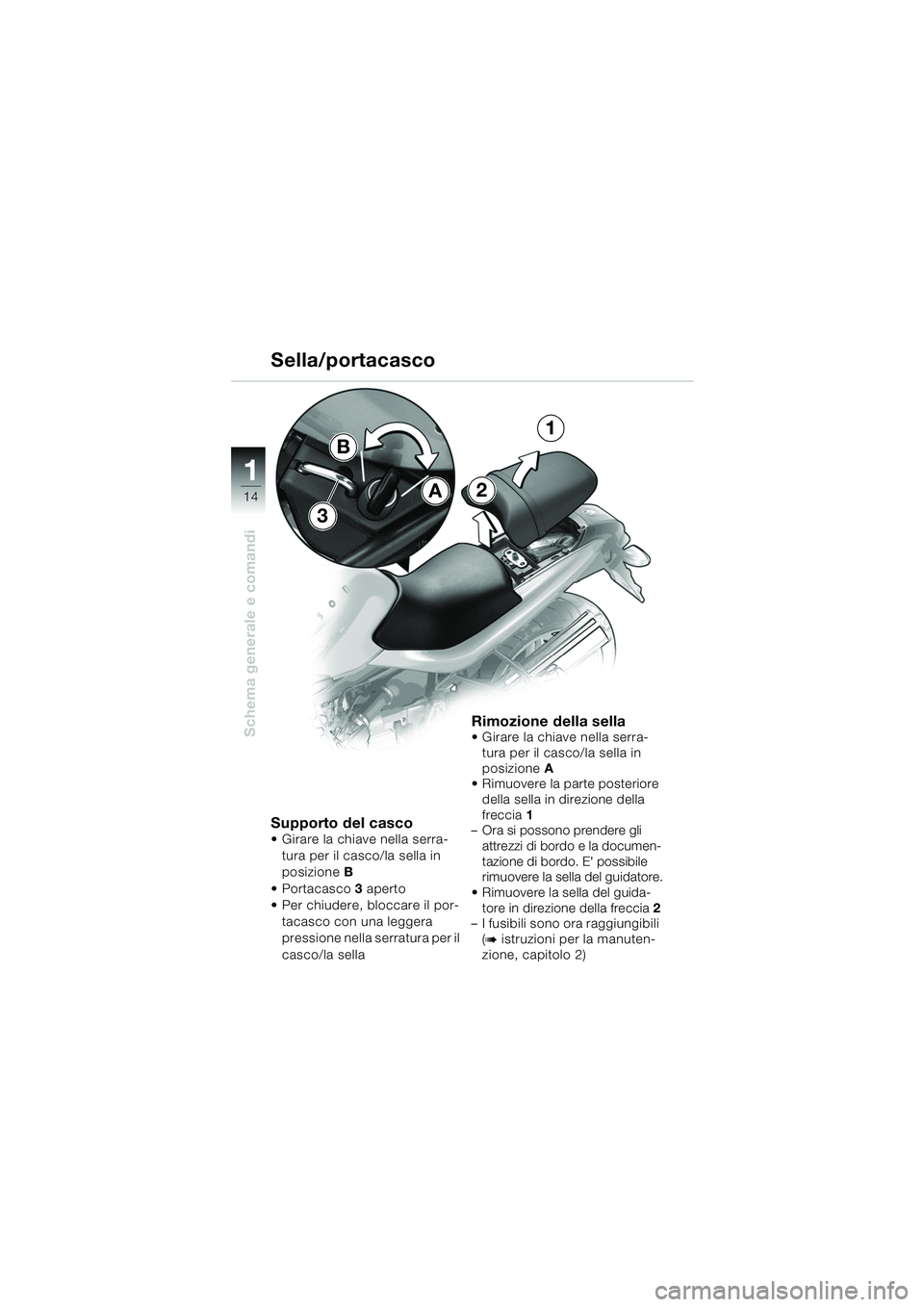

Schema generale e comandi
14A2
1
B
3
Supporto del casco• Girare la chiave nella serra-tura per il casco/la sella in
posizione B
Portacasco 3 aperto
 Per chiudere, bloccare il por-
tacasco con una leggera
pressione nella serratura per il
casco/la sella
Rimozione della sella Girare la chiave nella serra-tura per il casco/la sella in
posizione A
 Rimuovere la parte posteriore
della sella in direzione della
freccia 1
– Ora si possono prendere gli
attrezzi di bordo e la documen-
tazione di bordo. E' possibile
rimuovere la sella del guidatore.
 Rimuovere la sella del guida- tore in direzione della freccia 2
– I fusibili sono ora raggiungibili
(
b istruzioni per la manuten-
zione, capitolo 2)
Sella/portacasco
