2004 BMW MOTORRAD R 850 R Betriebsanleitung (in German)

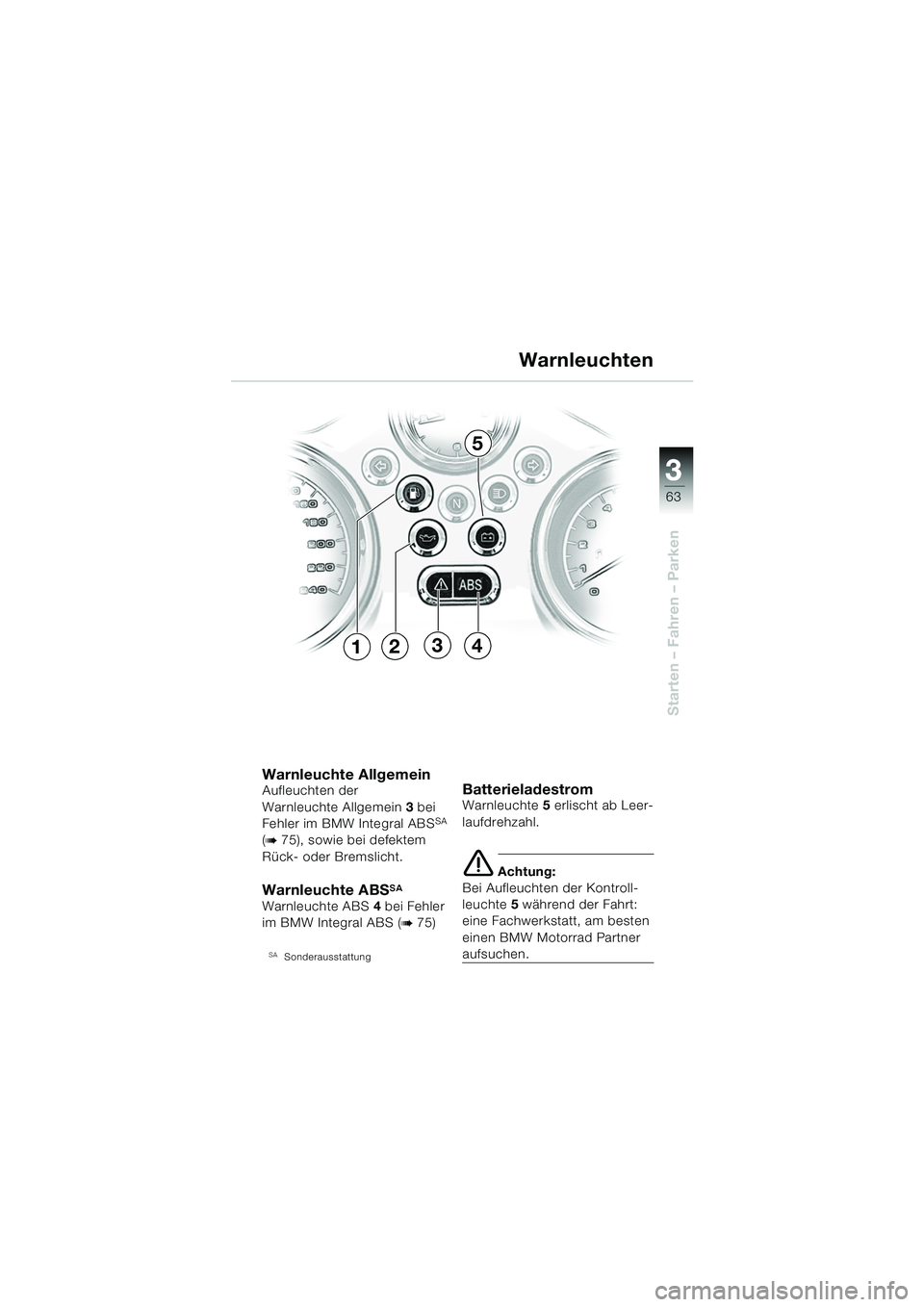

3
63
3
Starten – Fahren – Parken
Warnleuchte Allgemein Aufleuchten der
Warnleuchte Allgemein3 bei
Fehler im BMW Integral ABS
SA
(b 75), sowie bei defektem
Rück- oder Bremslicht.
Warnleuchte ABS

Warnleuchte ABS 4 bei Fehler
im BMW Integral ABS (
b 75)

Sonderausstattung
BatterieladestromWarnleuchte 5 erlischt ab Leer-
laufdrehzahl.
e Achtung:
Bei Aufleuchten der Kontroll-
leuchte 5 während der Fahrt:
eine Fachwerkstatt, am besten
einen BMW Motorrad Partner
aufsuchen.
Warnleuchten
1234
5
10r28bkd3.book Seite 63 Dienstag, 25. Mai 2004 4:42 16

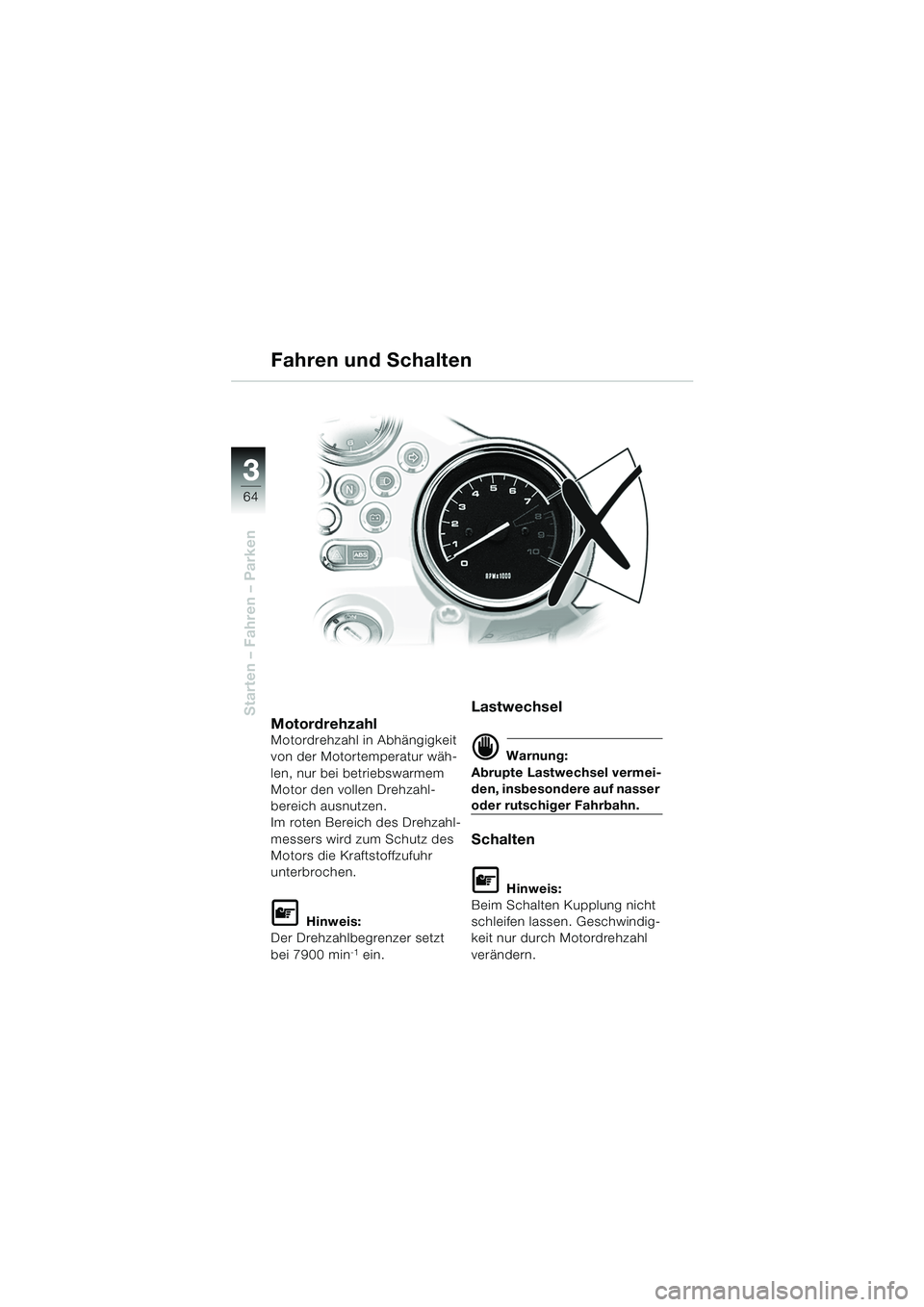

33
64
Starten – Fahren – ParkenMotordrehzahlMotordrehzahl in Abhängigkeit
von der Motortemperatur wäh-
len, nur bei betriebswarmem
Motor den vollen Drehzahl-
bereich ausnutzen.
Im roten Bereich des Drehzahl-
messers wird zum Schutz des
Motors die Kraftstoffzufuhr
unterbrochen.
L Hinweis:
Der Drehzahlbegrenzer setzt
bei 7900 min
-1 ein.
Lastwechsel
d Warnung:
Abrupte Lastwechsel vermei-
den, insbesondere auf nasser
oder rutschiger Fahrbahn.
Schalten
L Hinweis:
Beim Schalten Kupplung nicht
schleifen lassen. Geschwindig-
keit nur durch Motordrehzahl
verändern.
Fahren und Schalten
10r28bkd3.book Seite 64 Dienstag, 25. Mai 2004 4:42 16

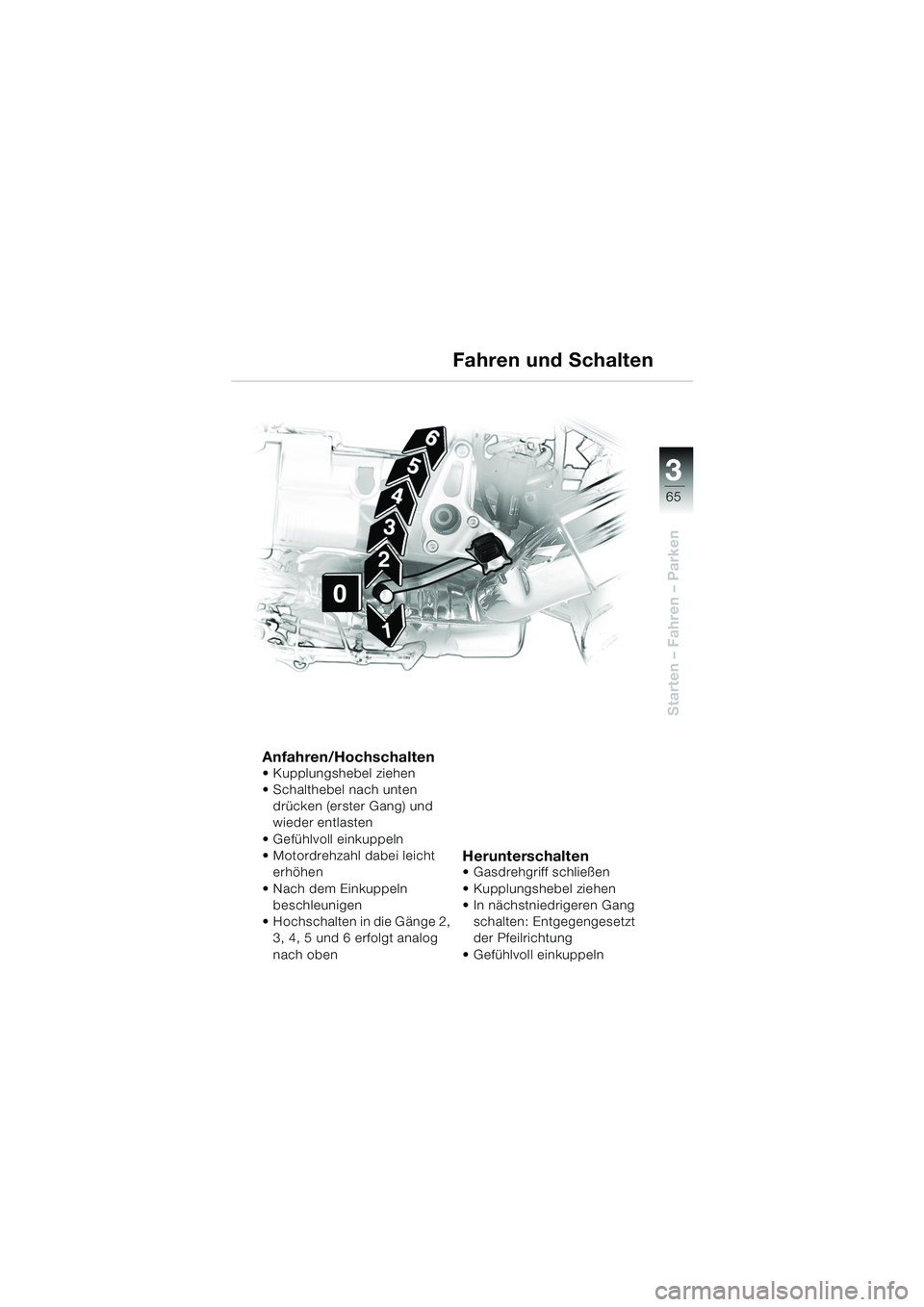

3
65
3
Starten – Fahren – Parken
Anfahren/Hochschalten Kupplungshebel ziehen
 Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
 Gefühlvoll einkuppeln
 Motordrehzahl dabei leicht erhöhen
 Nach dem Einkuppeln beschleunigen
 Hochschalten in die Gänge 2, 3, 4, 5 und 6 erfolgt analog
nach oben
Herunterschalten Gasdrehgriff schließen
 Kupplungshebel ziehen
 In nächstniedrigeren Gang
schalten: Entgegengesetzt
der Pfeilrichtung
 Gefühlvoll einkuppeln
Fahren und Schalten
10r28bkd3.book Seite 65 Dienstag, 25. Mai 2004 4:42 16

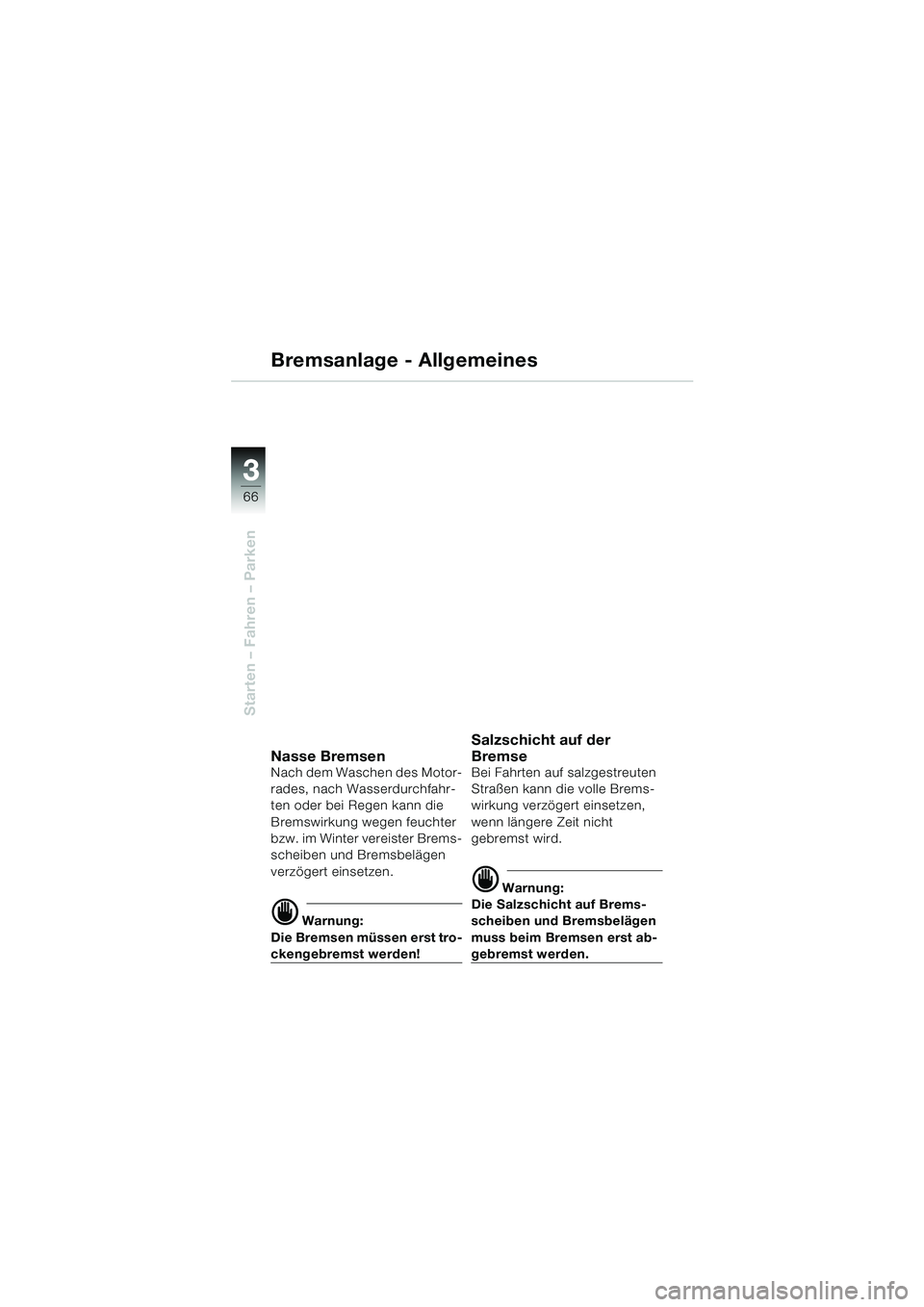

33
66
Starten – Fahren – Parken
Bremsanlage - Allgemeines
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurchfahr-
ten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereister Brems-
scheiben und Bremsbelägen
verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst tro-
ckengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
d Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10r28bkd3.book Seite 66 Dienstag, 25. Mai 2004 4:42 16

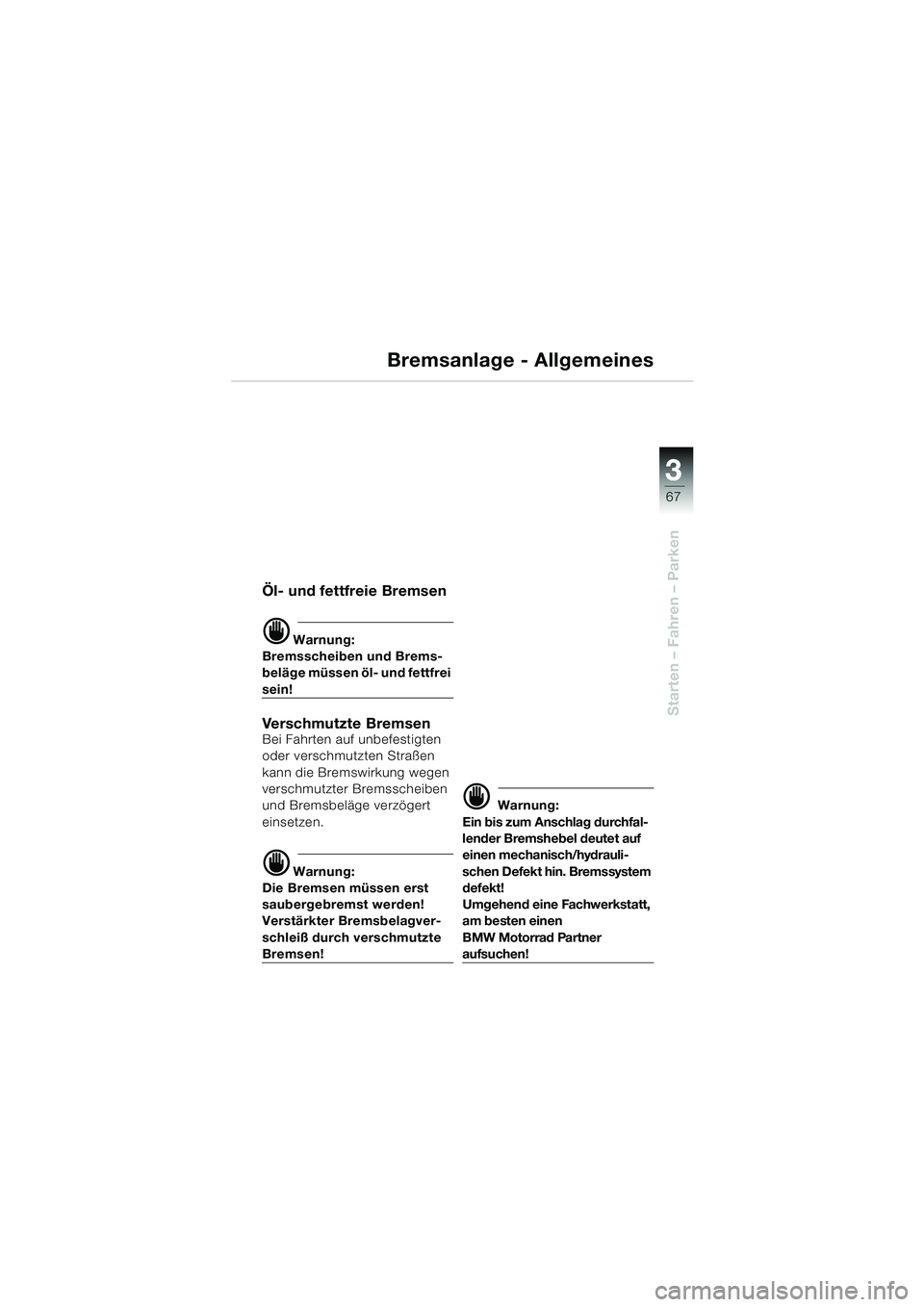

3
67
3
Starten – Fahren – Parken
Bremsanlage - Allgemeines
Öl- und fettfreie Bremsen
d Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
Verschmutzte BremsenBei Fahrten auf unbefestigten
oder verschmutzten Straßen
kann die Bremswirkung wegen
verschmutzter Bremsscheiben
und Bremsbeläge verzögert
einsetzen.
d Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
d Warnung:
Ein bis zum Anschlag durchfal-
lender Bremshebel deutet auf
einen mechanisch/hydrauli-
schen Defekt hin. Bremssystem
defekt!
Umgehend eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner
aufsuchen!
10r28bkd3.book Seite 67 Dienstag, 25. Mai 2004 4:42 16

33
68
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Das blockierende
Vorderrad verliert seine stabili-
sierenden Längs- und Quer-
kräfte, ein Sturz kann die Folge
sein.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.

Sonderausstattung
Die neuentwickelte Generation
vom BMW ABS, das
BMW Integral ABS, bietet eine
weiter verbesserte Bremsver-
zögerung durch den Blockier-
schutz für beide Räder und die
Bremskraftverteilung durch die
Integralbremsfunktion (
b 70).
Auch bei ungünstigsten Stra-
ßenverhältnissen wird der
Bremsweg durch effektives
Ausnutzen des technischen
Bremsvermögens bestmöglich
verkürzt.
Bei Geradeausfahrt ermöglicht
das BMW Integral ABS eine
sichere, optimierte Not-
bremsung.
10r28bkd3.book Seite 68 Dienstag, 25. Mai 2004 4:42 16

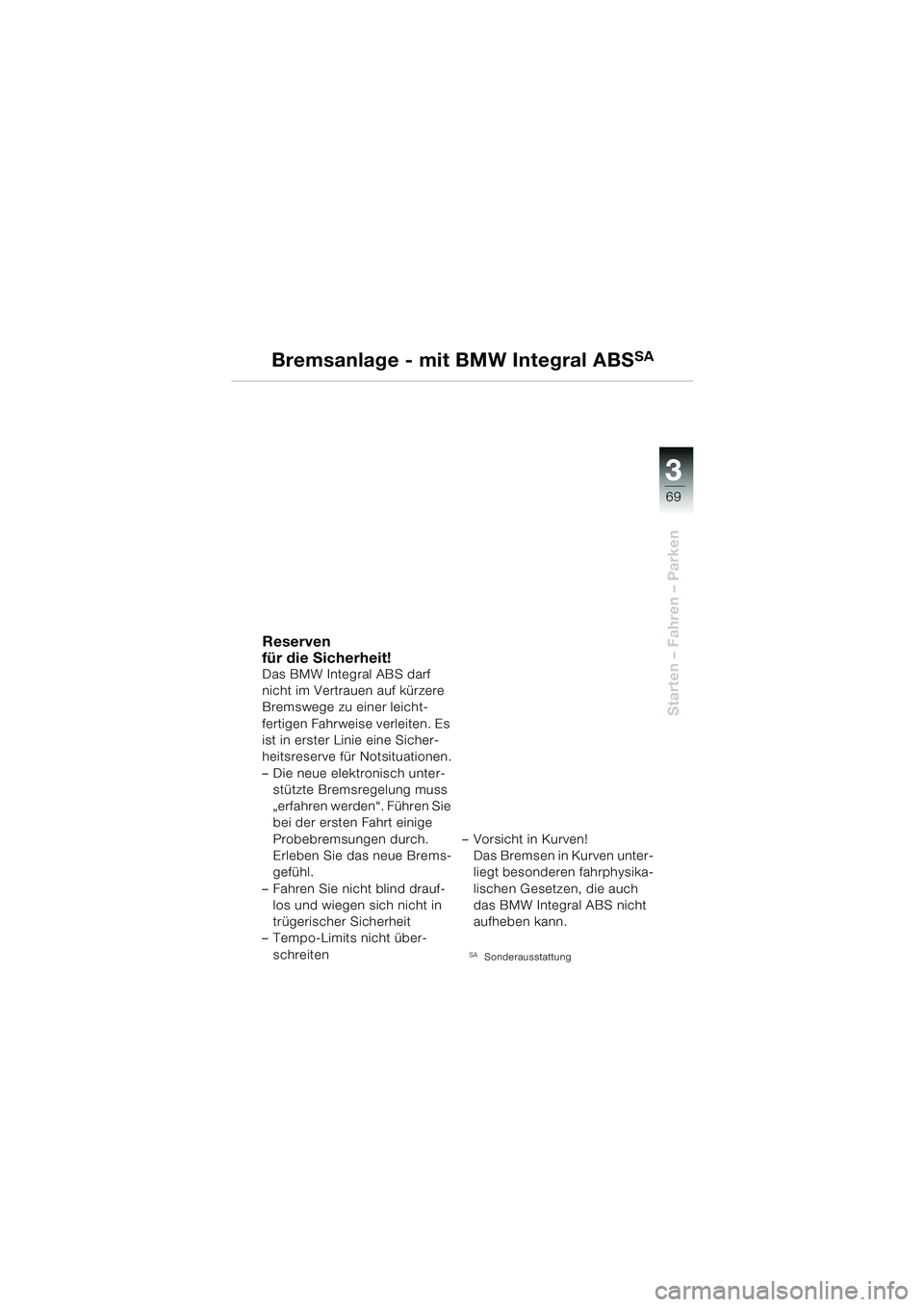

3
69
3
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

Reserven
für die Sicherheit!
Das BMW Integral ABS darf
nicht im Vertrauen auf kürzere
Bremswege zu einer leicht-
fertigen Fahrweise verleiten. Es
ist in erster Linie eine Sicher-
heitsreserve für Notsituationen.
– Die neue elektronisch unter-stützte Bremsregelung muss
„erfahren werden“. Führen Sie
bei der ersten Fahrt einige
Probebremsungen durch.
Erleben Sie das neue Brems-
gefühl.
– Fahren Sie nicht blind drauf- los und wiegen sich nicht in
trügerischer Sicherheit
–Tempo-Limits nicht über-
schreiten –Vorsicht in Kurven!
Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
das BMW Integral ABS nicht
aufheben kann.

Sonderausstattung
10r28bkd3.book Seite 69 Dienstag, 25. Mai 2004 4:42 16

33
70
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

TeilintegralbremseÜber die Integralbremsfunktion
sind die Vorder- und Hinterrad-
bremse miteinander verbun-
den, wodurch bei der
Betätigung eines Bremshebels
beide Räder gebremst werden.
Über eine Regelelektronik im
BMW Integral ABS wird dabei
die Bremskraftverteilung zwi-
schen Vorder- und Hinterrad-
bremse errechnet und
eingestellt.
Die Bremskraftverteilung ist
vom Beladungszustand abhän-
gig und wird bei jeder ABS-
Regelbremsung neu berechnet.
Bei der Teilintegralbremse wird
die Integralbremsfunktion nur
über den Handbremshebel akti-
viert. Der Fußbremshebel wirkt
nur auf die Hinterradbremse.BremskraftverstärkungMit BMW Integral ABS wird
beim Bremsvorgang die Brems-
kraft auf das Rad durch eine
hydraulische Pumpe aktiv ver-
stärkt.
Durch die Bremskraftverstär-
kung wird beim
BMW Integral ABS eine höhere
Bremsleistung erzielt als bei
Standardbremsanlagen.
ABS - Anti Blockier
System
Das ABS verhindert bei
Geradeausfahrt das Blockieren
der Räder bei Vollbremsung
und trägt somit wesentlich zur
Fahrsicherheit bei.

Sonderausstattung
10r28bkd3.book Seite 70 Dienstag, 25. Mai 2004 4:42 16
