2004 BMW MOTORRAD R 850 R Betriebsanleitung (in German)

3
55
3

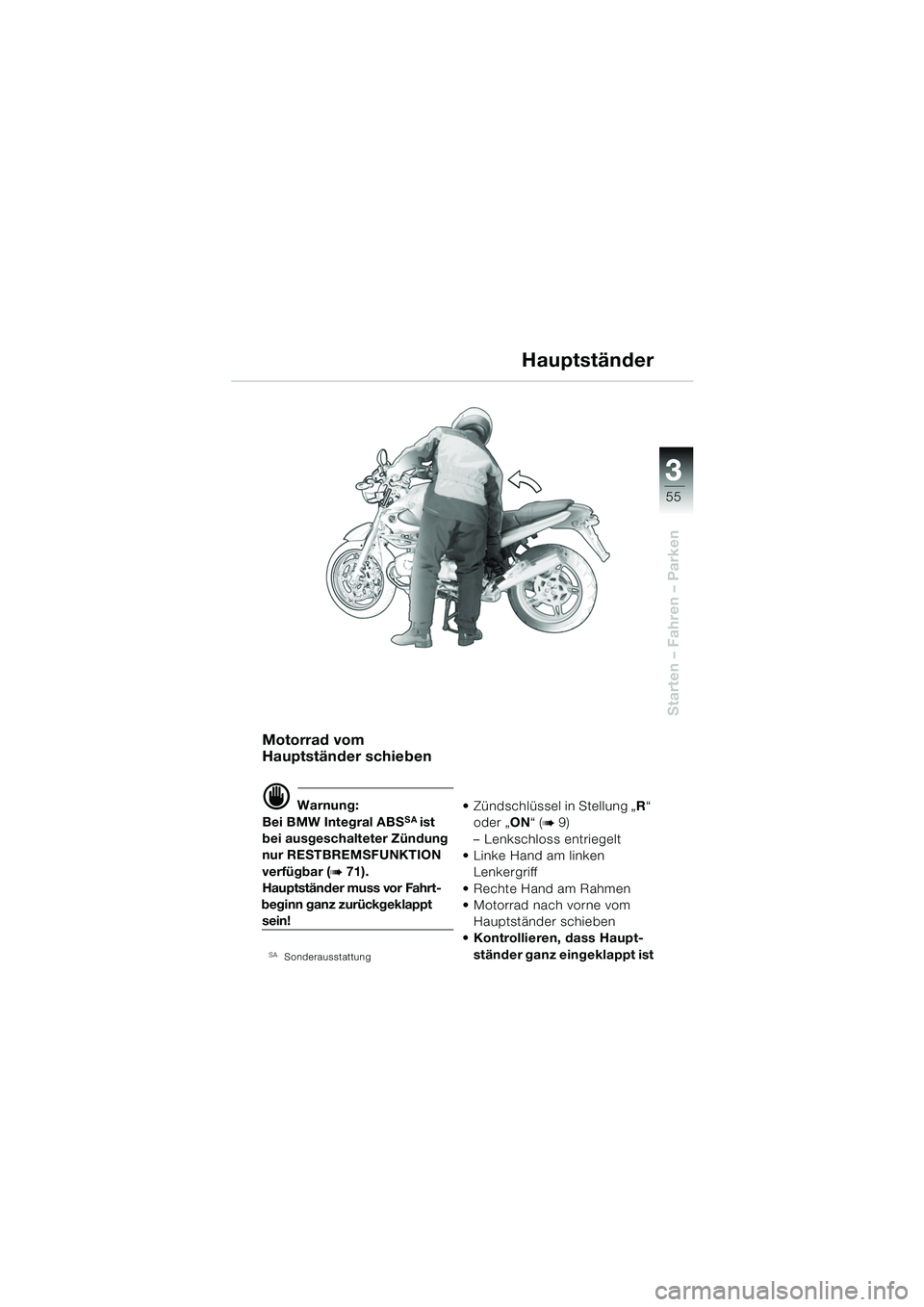

Starten – Fahren – Parken
Motorrad vom
Hauptständer schieben
d Warnung:
Bei BMW Integral ABSSA ist
bei ausgeschalteter Zündung
nur RESTBREMSFUNKTION
verfügbar (
b 71).
Hauptständer muss vor Fahrt-
beginn ganz zurückgeklappt
sein!

Sonderausstattung
 Zündschlüssel in Stellung „ R“
oder „ ON“ (
b 9)
– Lenkschloss entriegelt
 Linke Hand am linken Lenkergriff
 Rechte Hand am Rahmen
 Motorrad nach vorne vom Hauptständer schieben
 Kontrollieren, dass Haupt-
ständer ganz eingeklappt ist
Hauptständer
10r28bkd3.book Seite 55 Dienstag, 25. Mai 2004 4:42 16

33
56

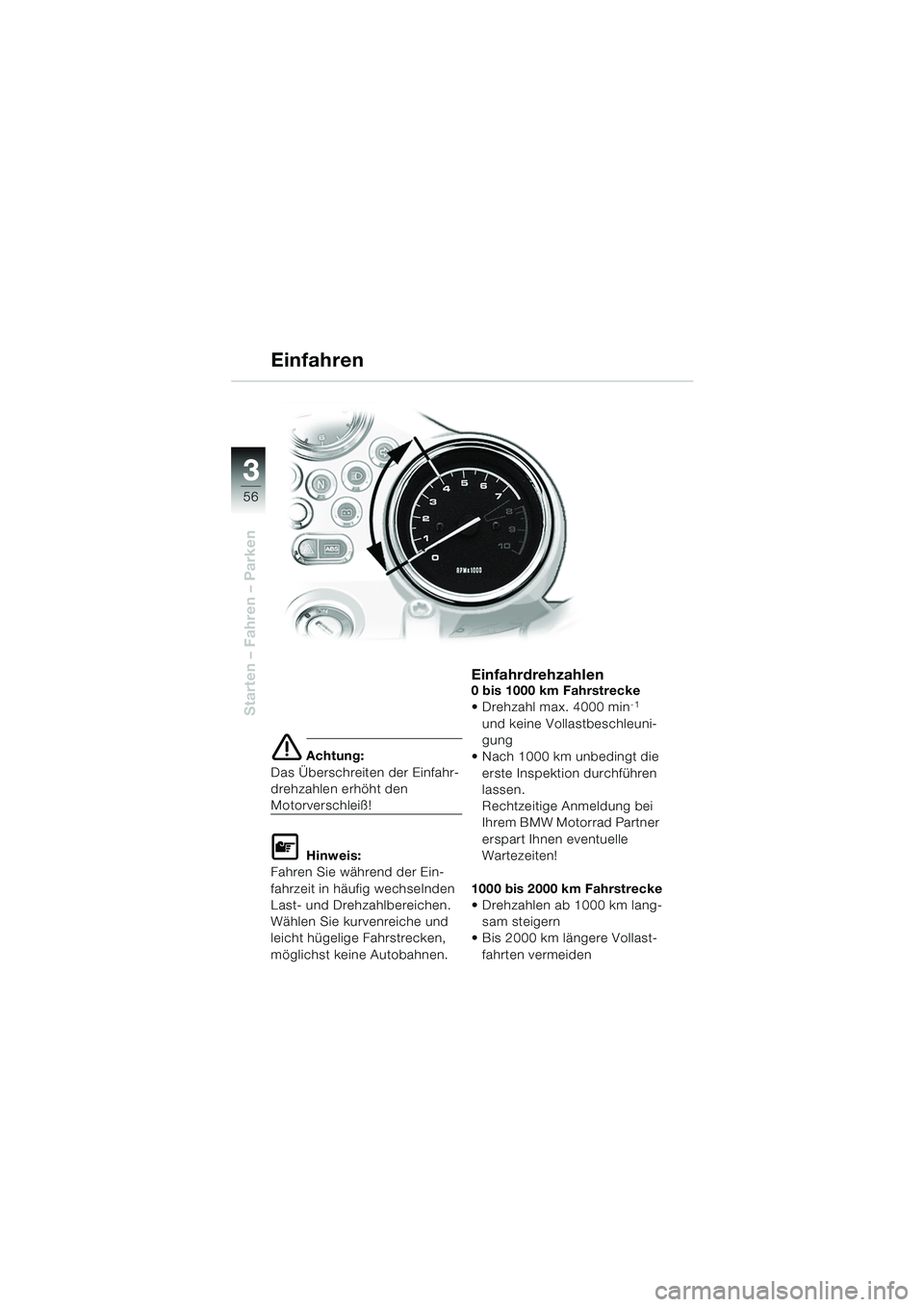

Starten – Fahren – Parken
e Achtung:
Das Überschreiten der Einfahr-
drehzahlen erhöht den
Motorverschleiß!
L Hinweis:
Fahren Sie während der Ein-
fahrzeit in häufig wechselnden
Last- und Drehzahlbereichen.
Wählen Sie kurvenreiche und
leicht hügelige Fahrstrecken,
möglichst keine Autobahnen.
Einfahrdrehzahlen0 bis 1000 km Fahrstrecke
 Drehzahl max. 4000 min-1
und keine Vollastbeschleuni-
gung
 Nach 1000 km unbedingt die erste Inspektion durchführen
lassen.
Rechtzeitige Anmeldung bei
Ihrem BMW Motorrad Partner
erspart Ihnen eventuelle
Wartezeiten!
1000 bis 2000 km Fahrstrecke
 Drehzahlen ab 1000 km lang- sam steigern
 Bis 2000 km längere Vollast-
fahrten vermeiden
Einfahren
10r28bkd3.book Seite 56 Dienstag, 25. Mai 2004 4:42 16

3
57
3

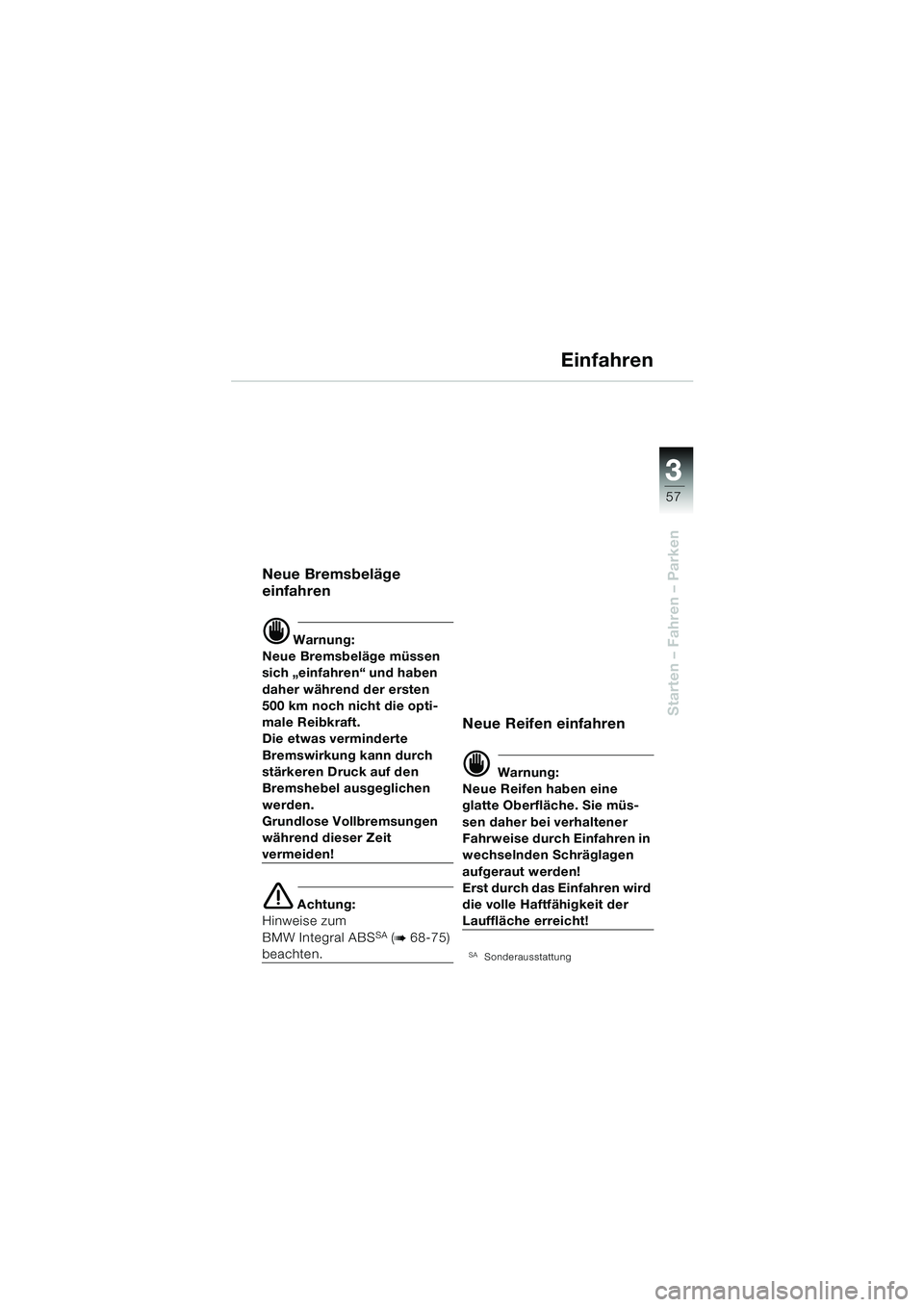

Starten – Fahren – Parken
Einfahren
Neue Bremsbeläge
einfahren
d Warnung:
Neue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die opti-
male Reibkraft.
Die etwas verminderte
Bremswirkung kann durch
stärkeren Druck auf den
Bremshebel ausgeglichen
werden.
Grundlose Vollbremsungen
während dieser Zeit
vermeiden!
e Achtung:
Hinweise zum
BMW Integral ABS
SA (b 68-75)
beachten.
Neue Reifen einfahren
d Warnung:
Neue Reifen haben eine
glatte Oberfläche. Sie müs-
sen daher bei verhaltener
Fahrweise durch Einfahren in
wechselnden Schräglagen
aufgeraut werden!
Erst durch das Einfahren wird
die volle Haftfähigkeit der
Lauffläche erreicht!
SASonderausstattung
10r28bkd3.book Seite 57 Dienstag, 25. Mai 2004 4:42 16

33
58

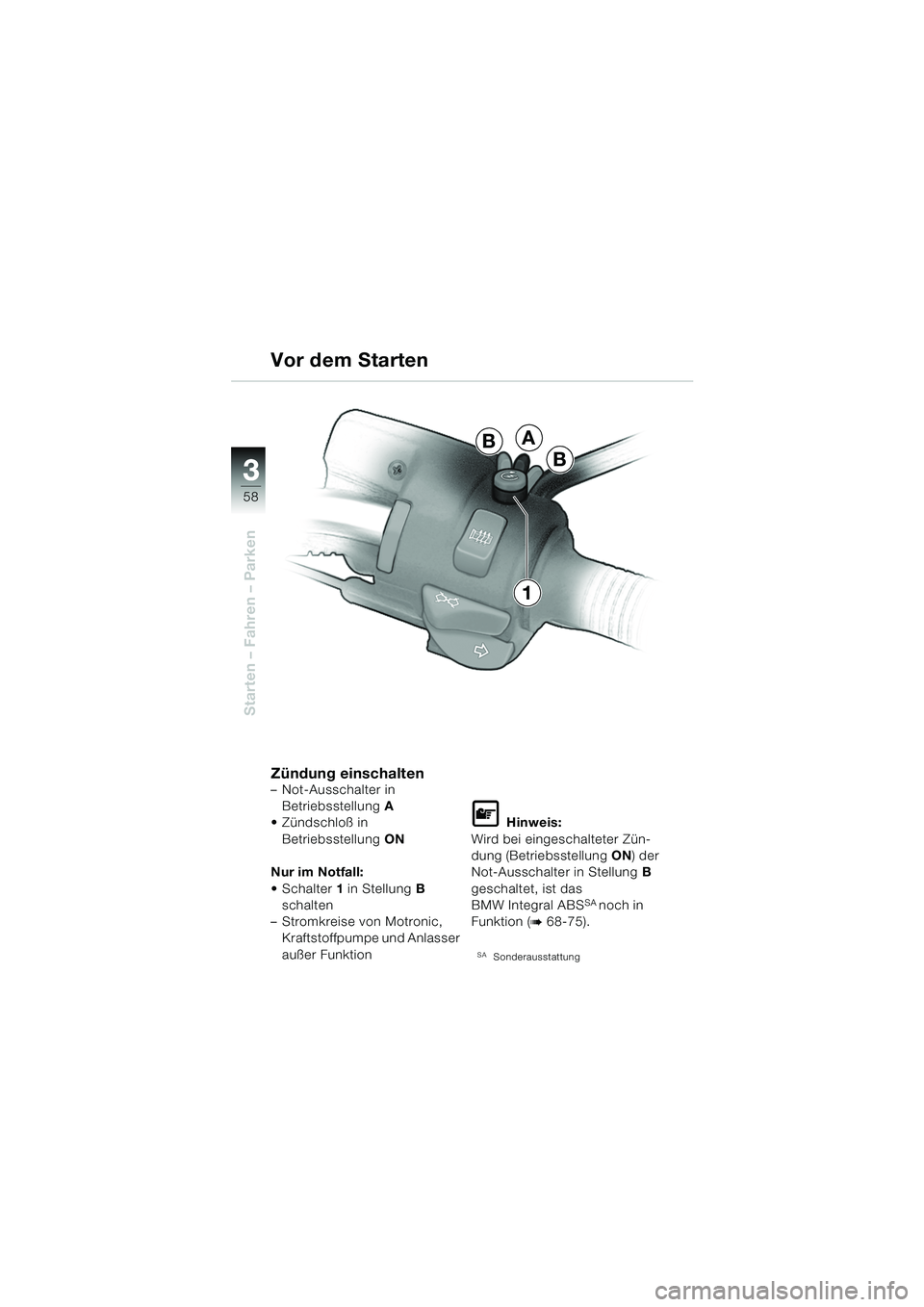

Starten – Fahren – Parken
Zündung einschalten– Not-Ausschalter in Betriebsstellung A
 Zündschloß in
Betriebsstellung ON
Nur im Notfall:
Schalter 1 in Stellung B
schalten
– Stromkreise von Motronic, Kraftstoffpumpe und Anlasser
außer Funktion
L Hinweis:
Wird bei eingeschalteter Zün-
dung (Betriebsstellung ON) der
Not-Ausschalter in Stellung B
geschaltet, ist das
BMW Integral ABS
SA noch in
Funktion (
b 68-75).
SASonderausstattung
Vor dem Starten
A
B
B
1
10r28bkd3.book Seite 58 Dienstag, 25. Mai 2004 4:42 16

3
59
3

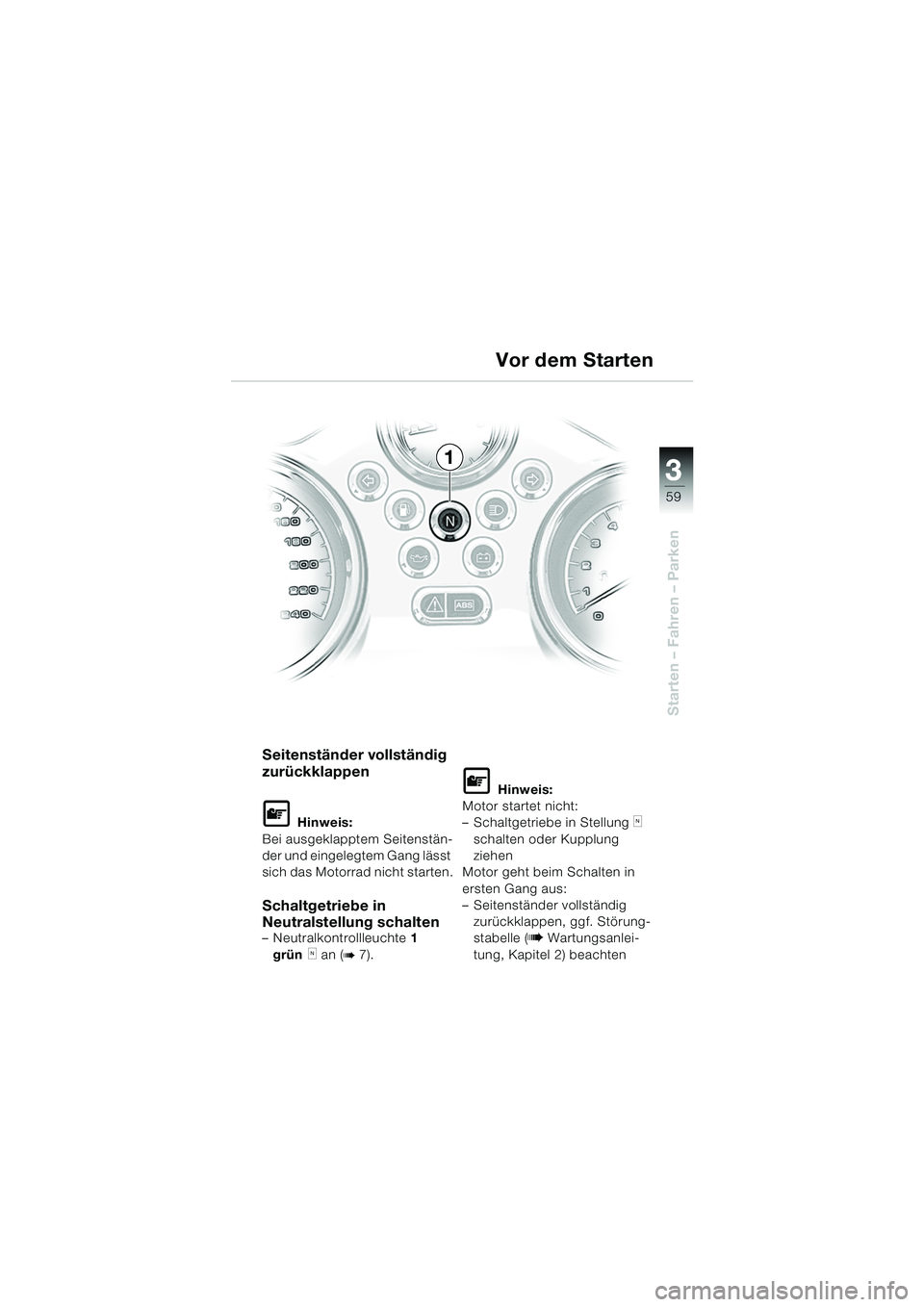

Starten – Fahren – Parken
Seitenständer vollständig
zurückklappen
L Hinweis:
Bei ausgeklapptem Seitenstän-
der und eingelegtem Gang lässt
sich das Motorrad nicht starten.
Schaltgetriebe in
Neutralstellung schalten
– Neutralkontrollleuchte 1
grün
k an (b 7).
L Hinweis:
Motor startet nicht:
– Schaltgetriebe in Stellung
k
schalten oder Kupplung
ziehen
Motor geht beim Schalten in
ersten Gang aus:
– Seitenständer vollständig
zurückklappen, ggf. Störung-
stabelle ( b Wartungsanlei-
tung, Kapitel 2) beachten
1 Vor dem Starten
10r28bkd3.book Seite 59 Dienstag, 25. Mai 2004 4:42 16

33
60

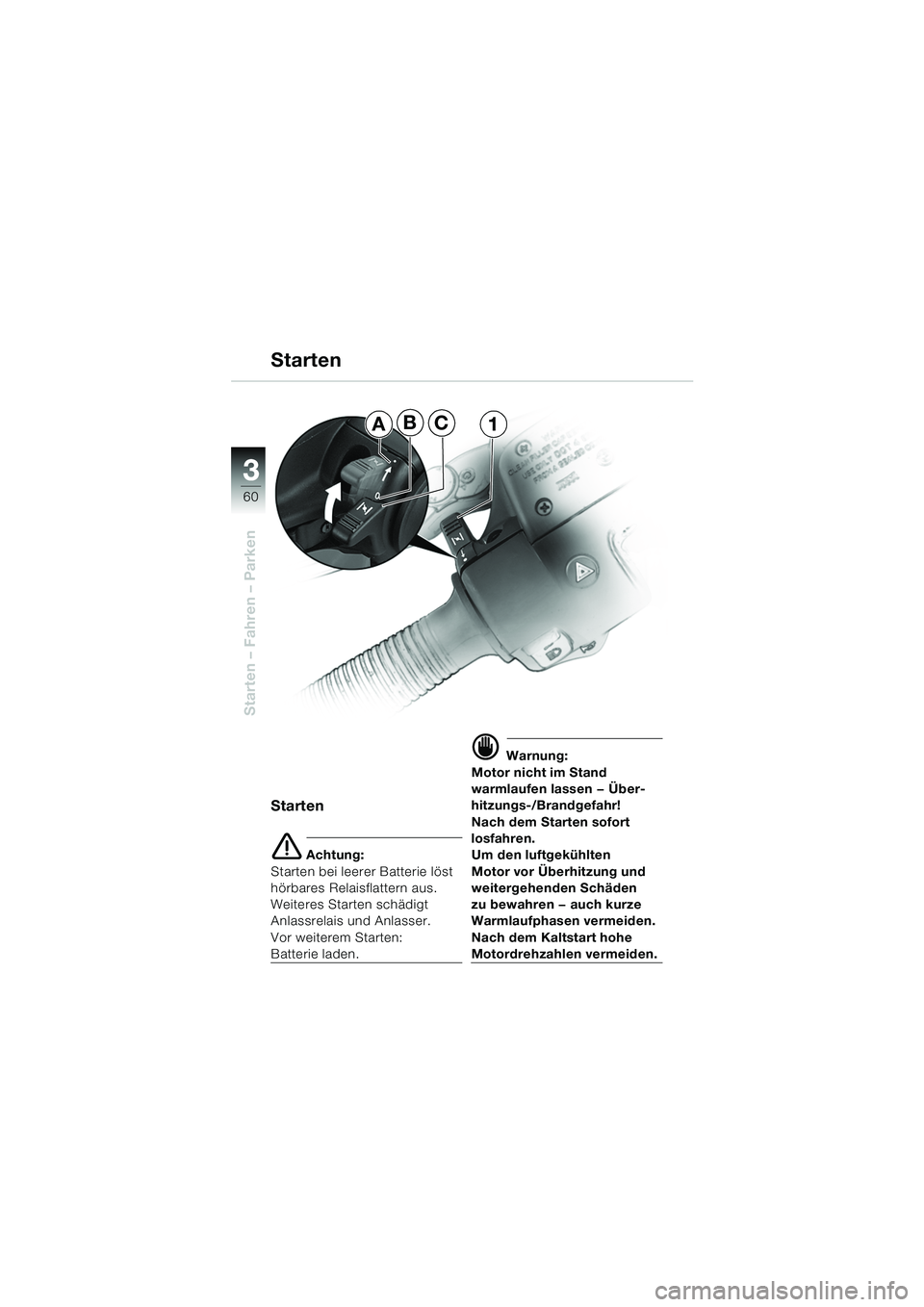

Starten – Fahren – Parken
Starten
e Achtung:
Starten bei leerer Batterie löst
hörbares Relaisflattern aus.
Weiteres Starten schädigt
Anlassrelais und Anlasser.
Vor weiterem Starten:
Batterie laden.
d Warnung:
Motor nicht im Stand
warmlaufen lassen — Über-
hitzungs-/Brandgefahr!
Nach dem Starten sofort
losfahren.
Um den luftgekühlten
Motor vor Überhitzung und
weitergehenden Schäden
zu bewahren — auch kurze
Warmlaufphasen vermeiden.
Nach dem Kaltstart hohe
Motordrehzahlen vermeiden.
Starten
ABC1
10r28bkd3.book Seite 60 Dienstag, 25. Mai 2004 4:42 16

3
61
3

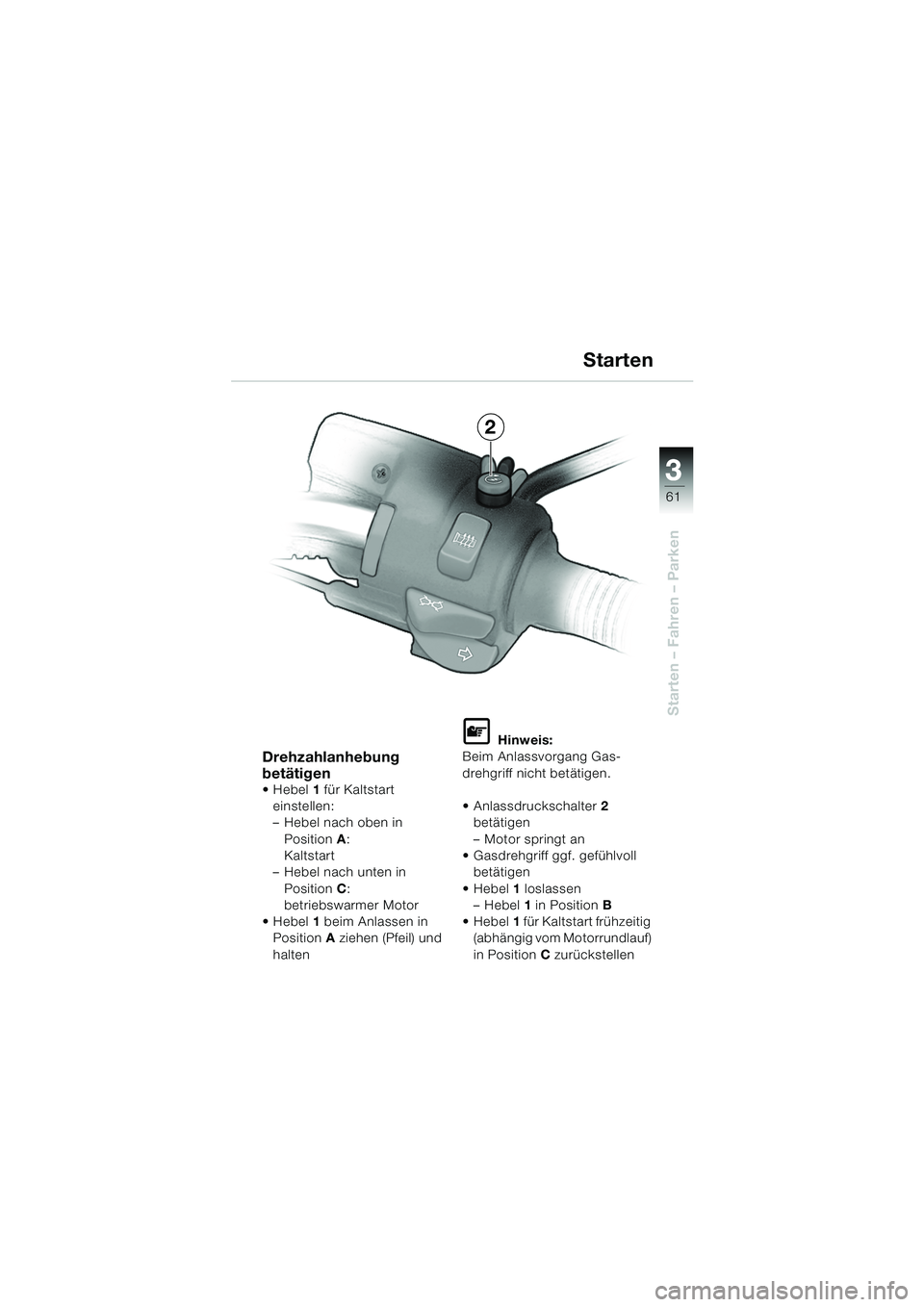

Starten – Fahren – Parken
2
Drehzahlanhebung
betätigen
 Hebel1 für Kaltstart
einstellen:
– Hebel nach oben in Position A:
Kaltstart
– Hebel nach unten in
Position C:
betriebswarmer Motor
 Hebel 1 beim Anlassen in
Position A ziehen (Pfeil) und
halten
L Hinweis:
Beim Anlassvorgang Gas-
drehgriff nicht betätigen.
 Anlassdruckschalter 2
betätigen
– Motor springt an
 Gasdrehgriff ggf. gefühlvoll betätigen
 Hebel 1 loslassen
– Hebel 1 in Position B
 Hebel 1 für Kaltstart frühzeitig
(abhängig vom Motorrundlauf)
in Position C zurückstellen
Starten
10r28bkd3.book Seite 61 Dienstag, 25. Mai 2004 4:42 16

33
62

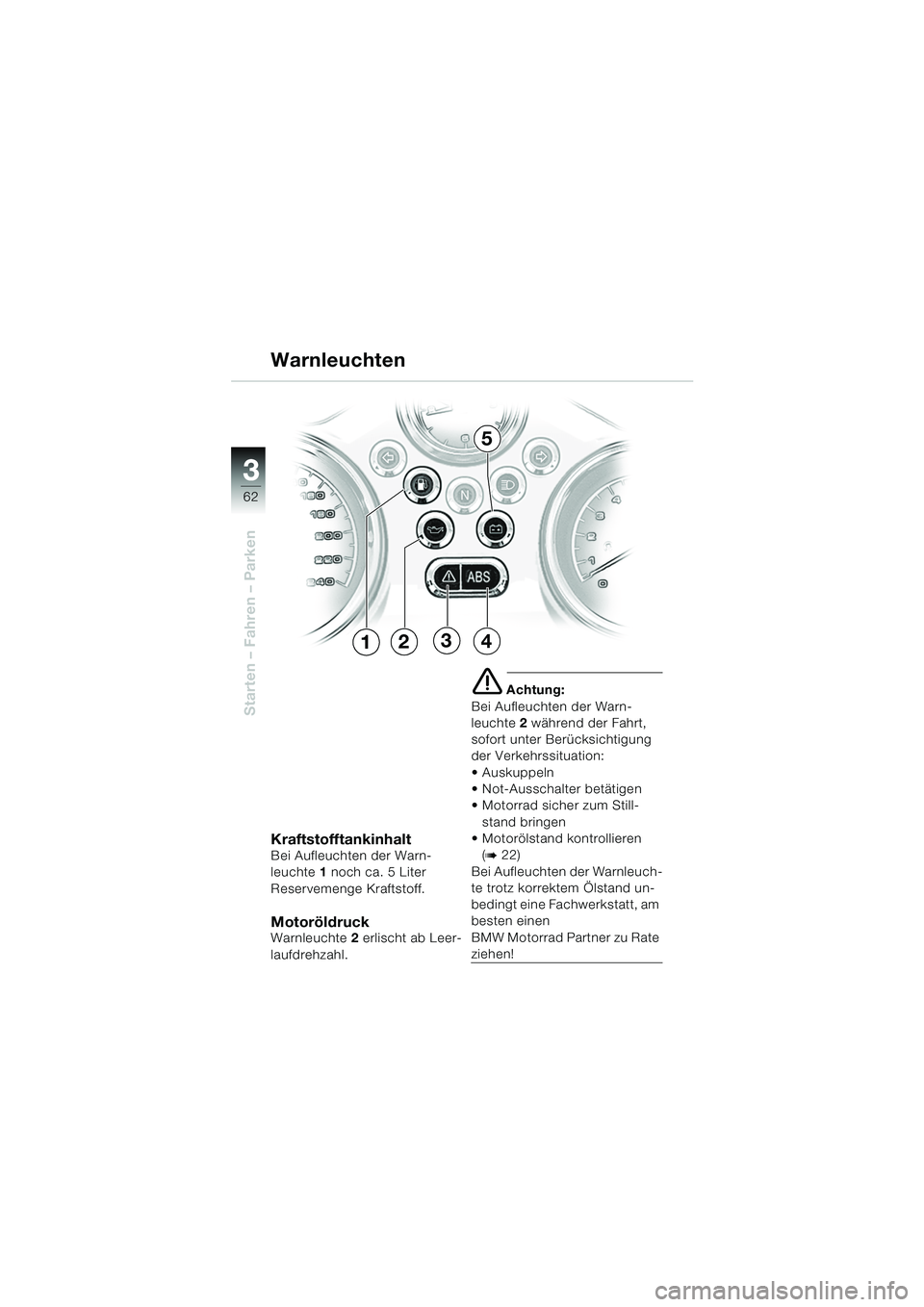

Starten – Fahren – Parken
Kraftstofftankinhalt
Bei Aufleuchten der Warn-
leuchte1 noch ca. 5 Liter
Reservemenge Kraftstoff.
MotoröldruckWarnleuchte 2 erlischt ab Leer-
laufdrehzahl.
e Achtung:
Bei Aufleuchten der Warn-
leuchte 2 während der Fahrt,
sofort unter Berücksichtigung
der Verkehrssituation:
Auskuppeln
 Not-Ausschalter betätigen
 Motorrad sicher zum Still- stand bringen
 Motorölstand kontrollieren
(
b 22)
Bei Aufleuchten der Warnleuch-
te trotz korrektem Ölstand un-
bedingt eine Fachwerkstatt, am
besten einen
BMW Motorrad Partner zu Rate
ziehen!
Warnleuchten
1234
5
10r28bkd3.book Seite 62 Dienstag, 25. Mai 2004 4:42 16
