2004 BMW MOTORRAD R 850 R Betriebsanleitung (in German)

2
23
2
Sicherheitskontrolle

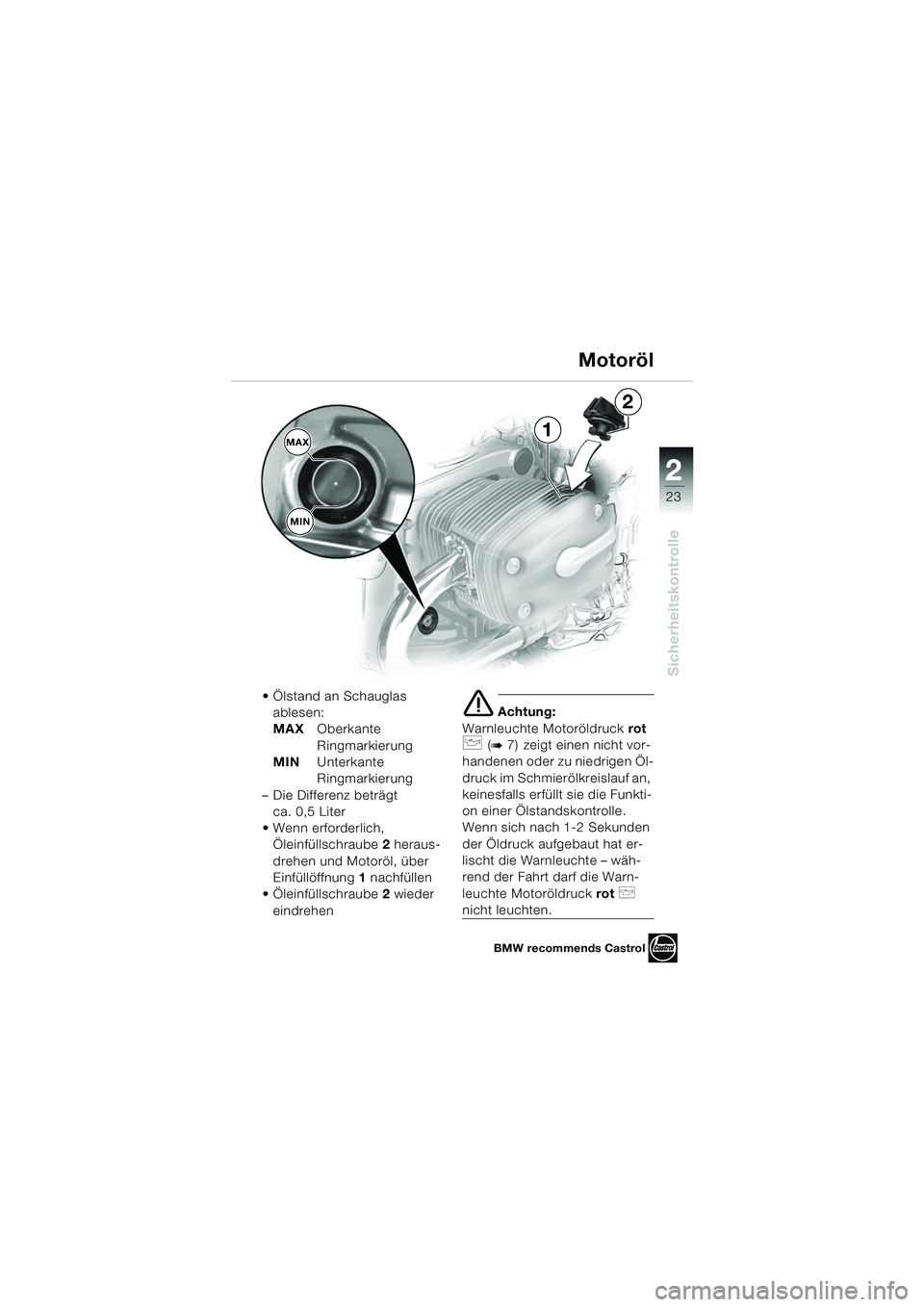

 Ölstand an Schauglas ablesen:
MAX Oberkante
Ringmarkierung
MIN Unterkante
Ringmarkierung
– Die Differenz beträgt ca. 0,5 Liter
 Wenn erforderlich, Öleinfüllschraube 2 heraus-
drehen und Motoröl, über
Einfüllöffnung 1 nachfüllen
 Öleinfüllschraube 2 wieder
eindrehen
e Achtung:
Warnleuchte Motoröldruck rot
p (b 7) zeigt einen nicht vor-
handenen oder zu niedrigen Öl-
druck im Schmierölkreislauf an,
keinesfalls erfüllt sie die Funkti-
on einer Ölstandskontrolle.
Wenn sich nach 1-2 Sekunden
der Öldruck aufgebaut hat er-
lischt die Warnleuchte – wäh-
rend der Fahrt darf die Warn-
leuchte Motoröldruck rot
p
nicht leuchten.
Motoröl
MAX
MIN1
2
BMW recommends Castrol
10R2802d3.fm Seite 23 Donnerstag, 3. Juni 2004 11:02 11

22
24
Sicherheitskontrolle

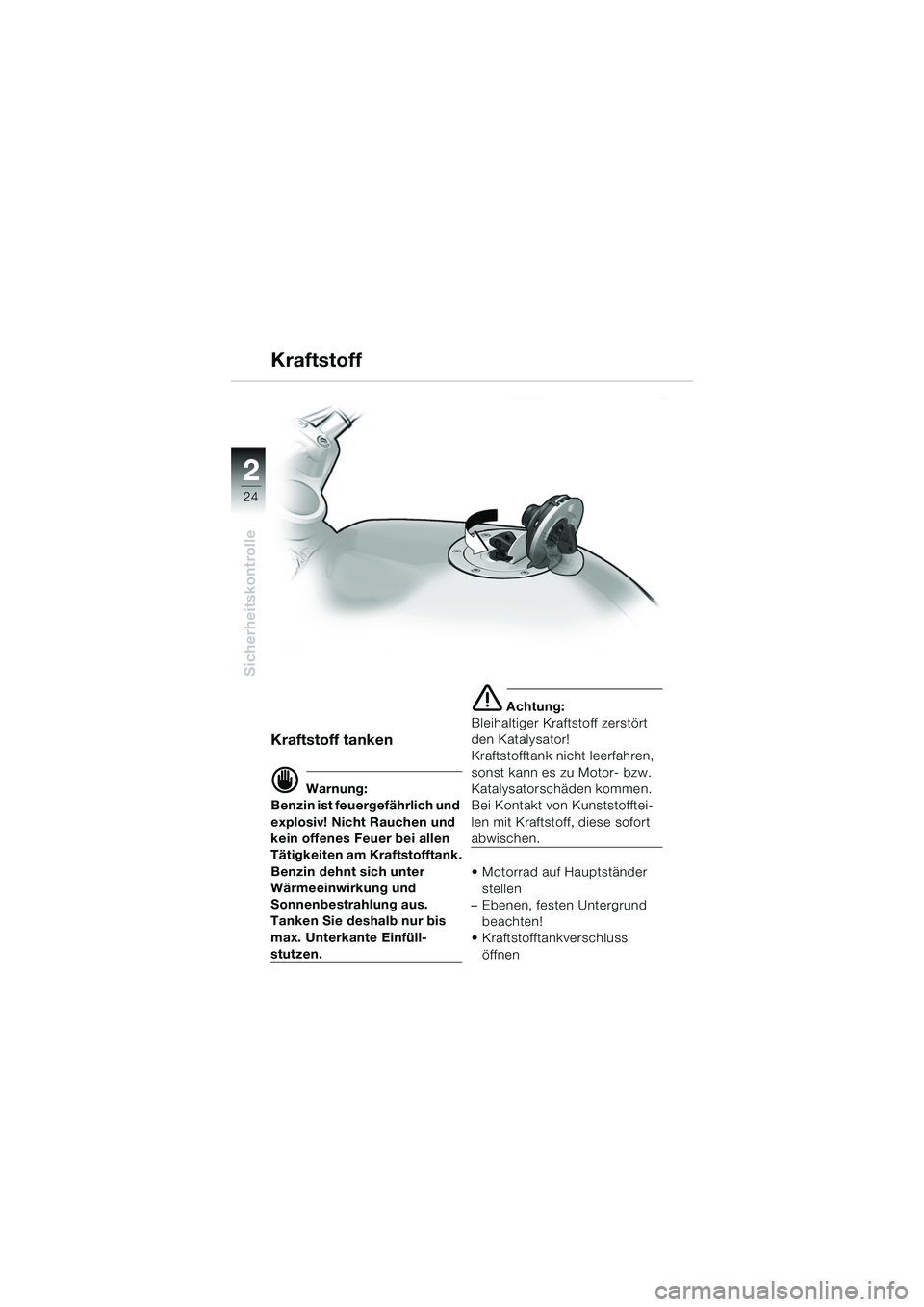

Kraftstoff
Kraftstoff tanken
d Warnung:
Benzin ist feuergefährlich und
explosiv! Nicht Rauchen und
kein offenes Feuer bei allen
Tätigkeiten am Kraftstofftank.
Benzin dehnt sich unter
Wärmeeinwirkung und
Sonnenbestrahlung aus.
Tanken Sie deshalb nur bis
max. Unterkante Einfüll-
stutzen.
e Achtung:
Bleihaltiger Kraftstoff zerstört
den Katalysator!
Kraftstofftank nicht leerfahren,
sonst kann es zu Motor- bzw.
Katalysatorschäden kommen.
Bei Kontakt von Kunststofftei-
len mit Kraftstoff, diese sofort
abwischen.
 Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund
beachten!
 Kraftstofftankverschluss
öffnen
10R2802d3.fm Seite 24 Donnerstag, 3. Juni 2004 11:02 11

2
25
2
Sicherheitskontrolle

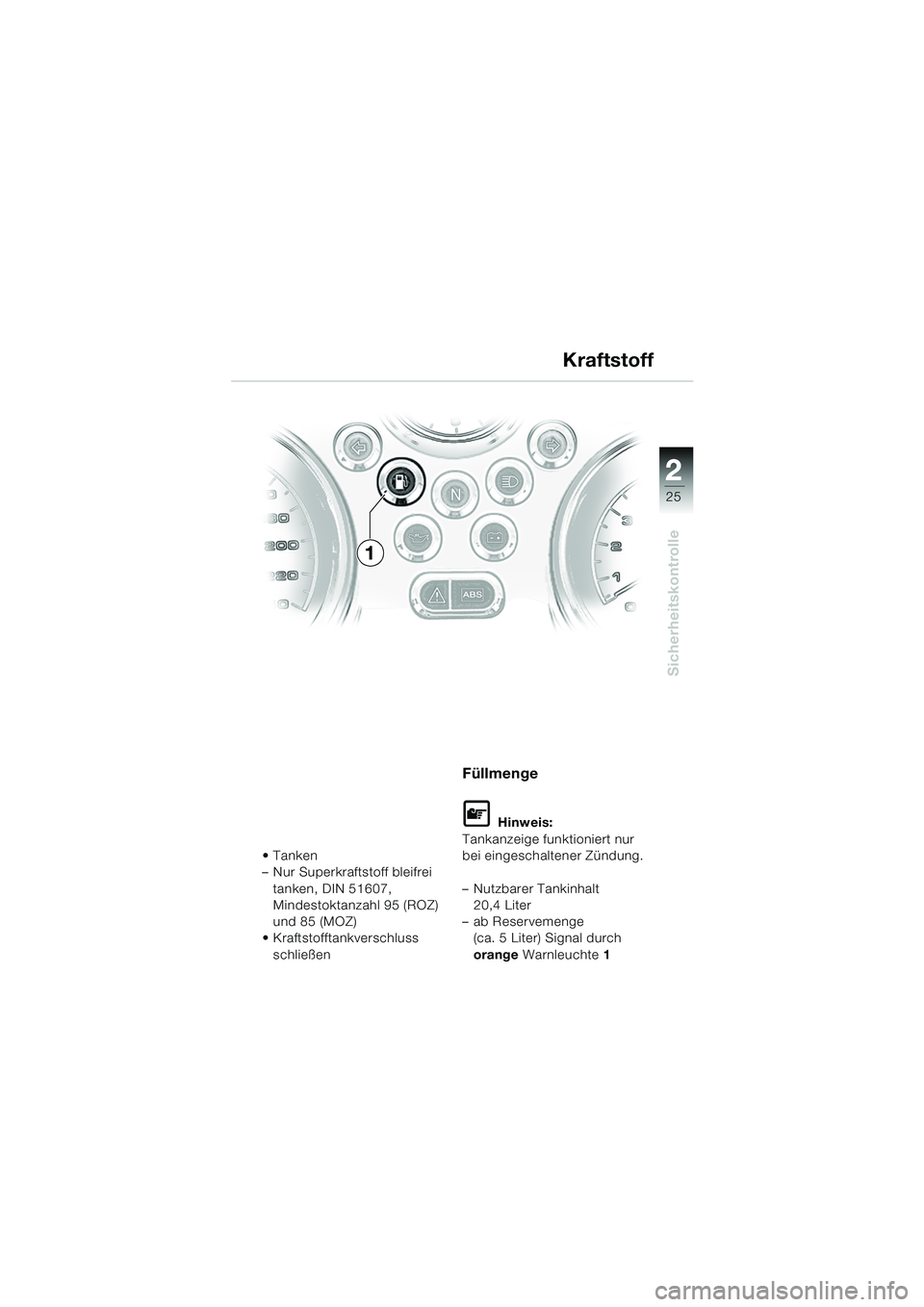

Tanken
– Nur Superkraftstoff bleifrei tanken, DIN 51607,
Mindestoktanzahl 95 (ROZ)
und 85 (MOZ)
 Kraftstofftankverschluss
schließen
Füllmenge
L Hinweis:
Tankanzeige funktioniert nur
bei eingeschaltener Zündung.
– Nutzbarer Tankinhalt 20,4 Liter
– ab Reservemenge (ca. 5 Liter) Signal durch
orange Warnleuchte 1
Kraftstoff
1
10R2802d3.fm Seite 25 Donnerstag, 3. Juni 2004 11:02 11

22
26
Sicherheitskontrolle
Kupplungshebel
einstellen
e Achtung:
Plötzliche Spielveränderungen
oder schwammiger Widerstand
am Kupplungshebel sind auf
Mängel am Hydrauliksystem
zurückzuführen.
Bei Zweifel an der Betriebs-
sicherheit der hydraulischen
Kupplung am besten einen
BMW Motorrad Partner zu Rate
ziehen.
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der
Kupplung gelangen kann:
 Lenkerarmatur nicht verdrehen!
 Lenker in den Klemm-
blöcken nicht verdrehen!
 Abstand ergonomisch güns- tig am Stellrad A einstellen:
– Stellung 1: kleinster Abstand
– Stellung 3: größter Abstand
A
3
1
Handhebel
10R2802d3.fm Seite 26 Donnerstag, 3. Juni 2004 11:02 11

2
27
2
Sicherheitskontrolle
Handbremshebel
einstellen
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Brems-
anlage gelangen kann:
 Lenkerarmatur nicht verdrehen!
 Lenker in den Klemm-
blöcken nicht verdrehen!  Abstand ergonomisch güns-
tig am Stellrad A einstellen:
– Stellung 1: kleinster Abstand
– Stellung 4: größter Abstand
4
1
A
Handhebel
10R2802d3.fm Seite 27 Donnerstag, 3. Juni 2004 11:02 11

22
28
Sicherheitskontrolle
Bremsanlage - Allgemeines
Arbeiten an der
Bremsanlage
d Warnung:
Um die Betriebssicherheit der
Bremsanlage zu gewähr-
leisten sollen alle Arbeiten an
der Bremsanlage von einer
Fachwerkstatt, am besten
von einem BMW Motorrad
Partner durchgeführt werden!
Bremsanlage prüfen
d Warnung:
Plötzliche Spielveränderun-
gen oder schwammiger
Widerstand am Bremshebel
sind auf Mängel an der
Bremsanlage zurück-
zuführen.
Deshalb vor jeder Fahrt den
Druck an Hand- und Fuß-
bremshebel sowie die Funk-
tion der Bremsanlage
überprüfen!
Fahren Sie nicht, wenn Sie
Zweifel an der Betriebs-
sicherheit der Bremsanlage
haben!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
10R2802d3.fm Seite 28 Donnerstag, 3. Juni 2004 11:02 11

2
29
2
Sicherheitskontrolle
Bremsanlage - Allgemeines
Bremsbeläge
kontrollieren
d Warnung:
Vor Erreichen der Mindest-
belagstärke sollten die
Bremsbeläge umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden! Bremsbeläge sind einem vom
persönlichen Fahrstil abhängi-
gen Verschleiß unterworfen.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten:
Mindestbelagstärke nicht
unterschreiten (Wartungsanlei-
tung b Kapitel 2)!
10R2802d3.fm Seite 29 Donnerstag, 3. Juni 2004 11:02 11

22
30
Sicherheitskontrolle
Bremsanlage - ohne BMW Integral ABS
Bremsflüssigkeitsstand
kontrollieren
Durch den normalen Verschleiß
der Bremsbeläge sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
d Warnung:
Ist der Bremsflüssigkeits-
stand in den Ausgleichs-
behältern an Vorder- oder
Hinterradbremse unter die
angegebene MIN-Markierung
(
b 31, 32) abgesunken,
Bremsanlage umgehend
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner
überprüfen lassen!
Bremsflüssigkeit
wechseln
d Warnung:
Bremsflüssigkeit ist hohen
thermischen Belastungen
ausgesetzt und nimmt Feuch-
tigkeit aus der Umgebungs-
luft auf.
Die Bremsflüssigkeit muss
deshalb regelmäßig (War-
tungsanleitung
b Kapitel 1)
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner ge-
wechselt werden.
10R2802d3.fm Seite 30 Donnerstag, 3. Juni 2004 11:02 11
