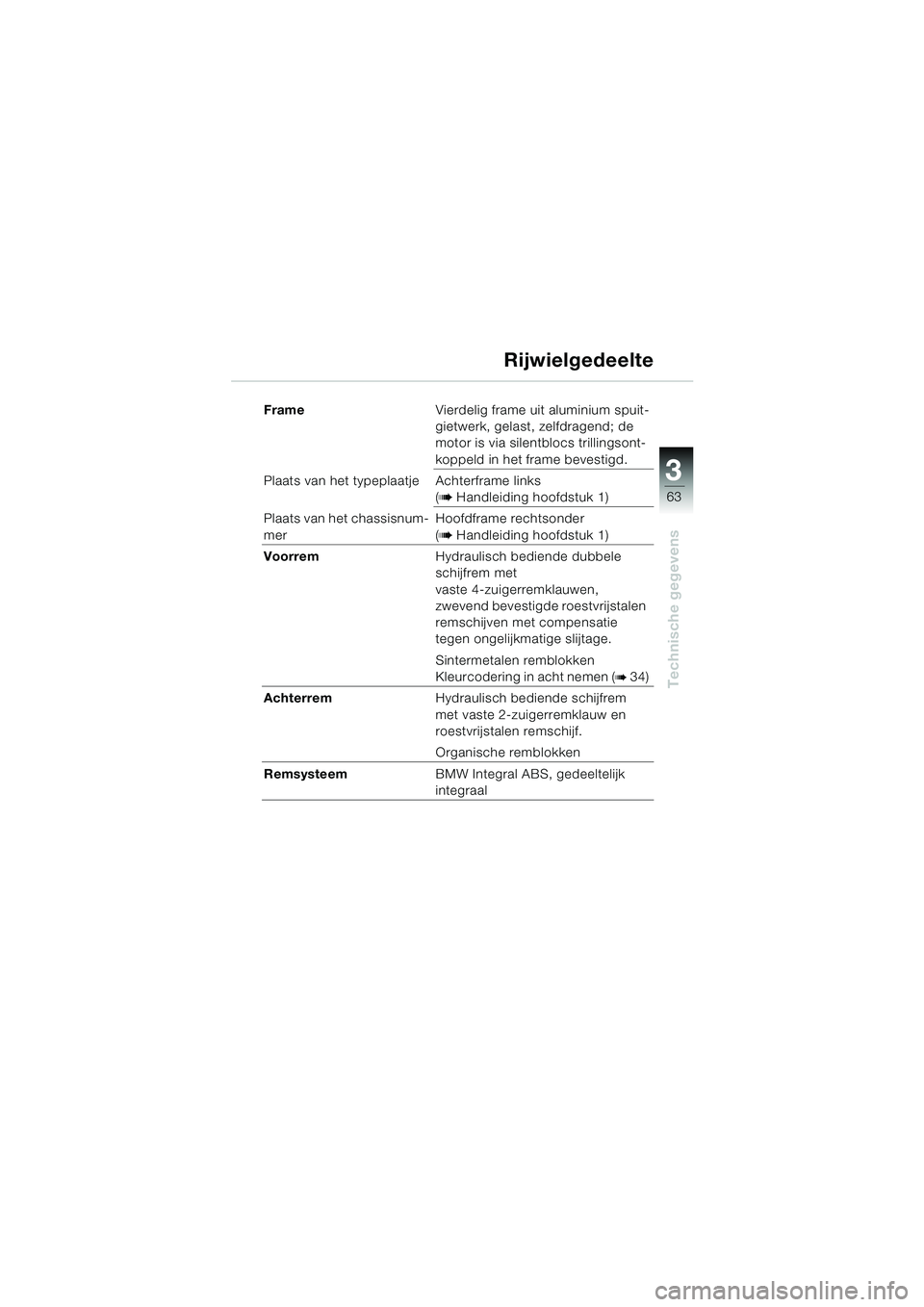

63
Technische gegevens
3
FrameVierdelig frame uit aluminium spuit-
gietwerk, gelast, zelfdragend; de
motor is via silentblocs trillingsont-
koppeld in het frame bevestigd.
Plaats van het typeplaatje Achterframe links (
b Handleiding hoofdstuk 1)
Plaats van het chassisnum-
mer Hoofdframe rechtsonder
(
b Handleiding hoofdstuk 1)
Voorrem Hydraulisch bediende dubbele
schijfrem met
vaste 4-zuigerremklauwen,
zwevend bevestigde roestvrijstalen
remschijven met compensatie
tegen ongelijkmatige slijtage.
Sintermetalen remblokken
Kleurcodering in acht nemen (
b 34)
Achterrem Hydraulisch bediende schijfrem
met vaste 2-zuigerremklauw en
roestvrijstalen remschijf.
Organische remblokken
Remsysteem BMW Integral ABS, gedeeltelijk
integraal
Rijwielgedeelte
20k41bkn3.book Seite 63 Mittwoch, 26. Mai 2004 4:35 16

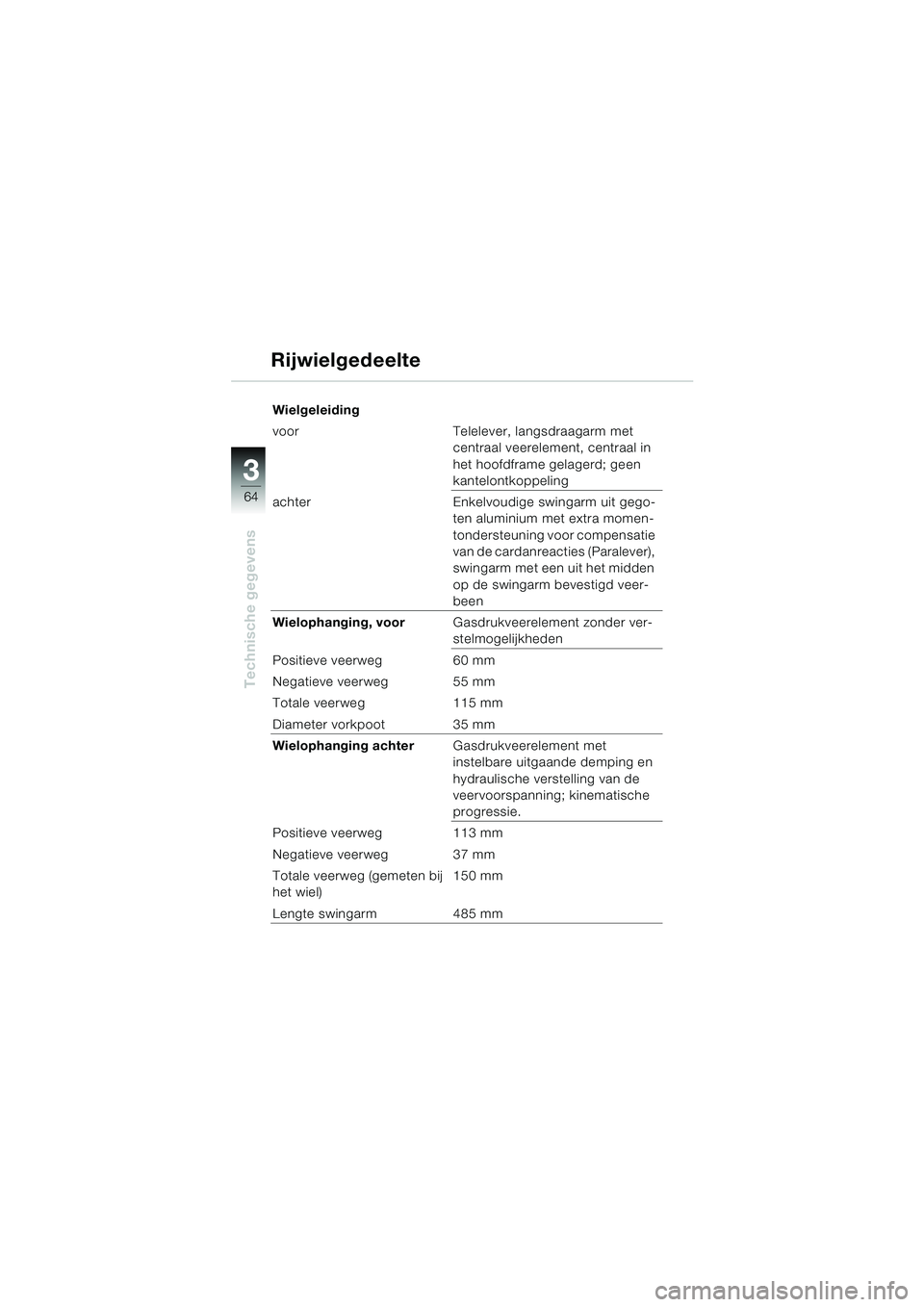

64
Technische gegevens
3
Wielgeleiding
voor Telelever, langsdraagarm met centraal veerelement, centraal in
het hoofdframe gelagerd; geen
kantelontkoppeling
achter Enkelvoudige swingarm uit gego-
ten aluminium met extra momen-
tondersteuning voor compensatie
van de cardanreacties (Paralever),
swingarm met een uit het midden
op de swingarm bevestigd veer-
been
Wielophanging, voor Gasdrukveerelement zonder ver-
stelmogelijkheden
Positieve veerweg 60 mm
Negatieve veerweg 55 mm
Totale veerweg 115 mm
Diameter vorkpoot 35 mm
Wielophanging achter Gasdrukveerelement met
instelbare uitgaande demping en
hydraulische verstelling van de
veervoorspanning; kinematische
progressie.
Positieve veerweg 113 mm
Negatieve veerweg 37 mm
Totale veerweg (gemeten bij
het wiel) 150 mm
Lengte swingarm 485 mm
Rijwielgedeelte
20k41bkn3.book Seite 64 Mittwoch, 26. Mai 2004 4:35 16

65
Technische gegevens
3
Stuuruitslag van het
voorwiel2 x 30°
Naloop van het voorwiel
bij normale belasting 124 mm
Bandenprofieldiepte (geadviseerd minimum)
Voorwiel 2 mm
Achterwiel 3 mm
d Waarschuwing:
Wettelijk voorgeschreven mini-
male profieldiepte in acht nemen!
Bandenspanning bij koude banden
Solo voor 2,5 bar achter 2,9 bar
Passagier voor 2,5 bar achter 2,9 bar
Passagier + bagage voor 2,5 bar
achter 2,9 bar
Rijwielgedeelte
20k41bkn3.book Seite 65 Mittwoch, 26. Mai 2004 4:35 16

66
Technische gegevens
3
Wielen en bandenBMW lichtmetalen gietwielen,
5 dubbele spaken
’low section’ banden
Voorwiel met diepbedvelg en dubbele hump
Maat en type 3,50 x 17”
Bandenmaat en type 120/70 ZR17 TUBELESS (zonder binnenband)
Achterwiel met diepbedvelg en dubbele hump
Velgmaat en type 5,00 x 17”
Speciale uitvoering 5,50 x 17”
Bandenmaat en type 170/60 ZR17 TUBELESS (zonder binnenband)
Speciale uitvoering 180/55 ZR17 TUBELESS (zonder binnenband)
Rijwielgedeelte
20k41bkn3.book Seite 66 Mittwoch, 26. Mai 2004 4:35 16

67
Technische gegevens
3
Motorolie
Merk-HD-olie van de API-classificatie SF, SG of SH; uitbreiding
met CD of CE is toegestaan, of merk-HD-olie van de CCMC-clas-
sificatie G4 of G5; uitbreiding met PD2 is toegestaan.
Viscositeitsklasse in relatie tot de buitentemperatuur.
De temperatuurgrenzen van de SAE-klassen mogen kortston-
dig worden overschreden.
De „Special-oils” zijn met name vrijgegeven door BMW AG en
verkrijgbaar bij uw BMW Motorrad-dealer.
Alle door BMW geleverde motoroliën worden door BMW voort-
durend op kwaliteit gecontroleerd.
Toevoegingen van welke soort dan ook worden door de fabriek
afgekeurd.
Inhoud motor
met oliefiltervervanging 3,50 l
SAE 40
SAE 10 W-X „Special-oils” (X ≥40)
SAE 10 W-30
SAE 20
SAE 30
SAE 20 W-50
SAE 15 W-50 SAE 15 W-40
SAE 10 W-40
–30 –20 –10
0 10
30
°C
0204060°F–20
SAE 5 W-X „Special-oils” (X ≥40)
20
80
Brandstoffen en smeermiddelen
20k41bkn3.book Seite 67 Mittwoch, 26. Mai 2004 4:35 16

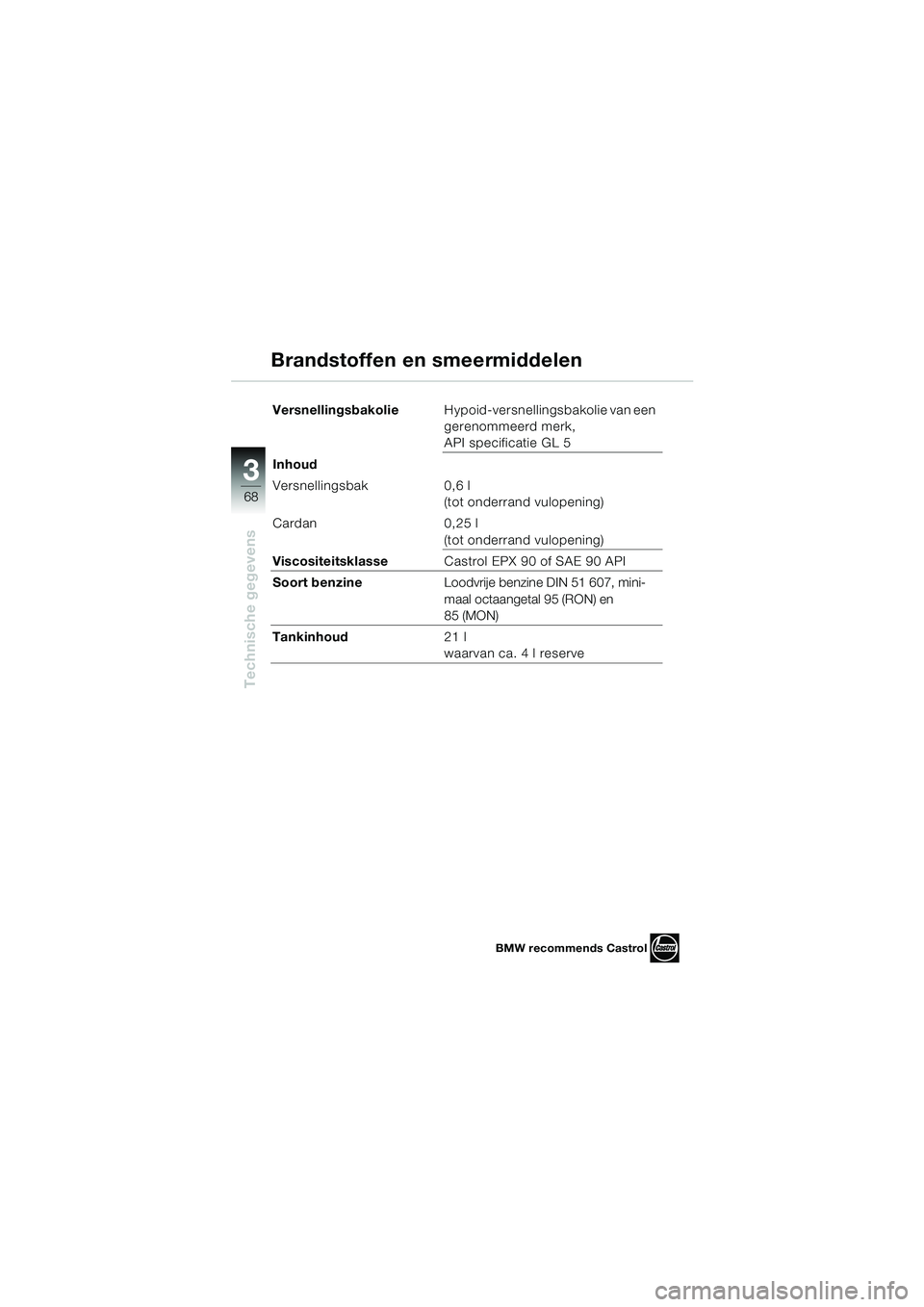

68
Technische gegevens
3
VersnellingsbakolieHypoid-versnellingsbakolie van een
gerenommeerd merk,
API specificatie GL 5
Inhoud
Versnellingsbak 0,6 l (tot onderrand vulopening)
Cardan 0,25 l (tot onderrand vulopening)
Viscositeitsklasse Castrol EPX 90 of SAE 90 API
Soort benzine Loodvrije benzine DIN 51 607, mini-
maal octaangetal 95 (RON) en
85 (MON)
Tankinhoud 21 l
waarvan ca. 4 l reserve
Brandstoffen en smeermiddelen
BMW recommends Castrol
20k41bkn3.book Seite 68 Mittwoch, 26. Mai 2004 4:35 16

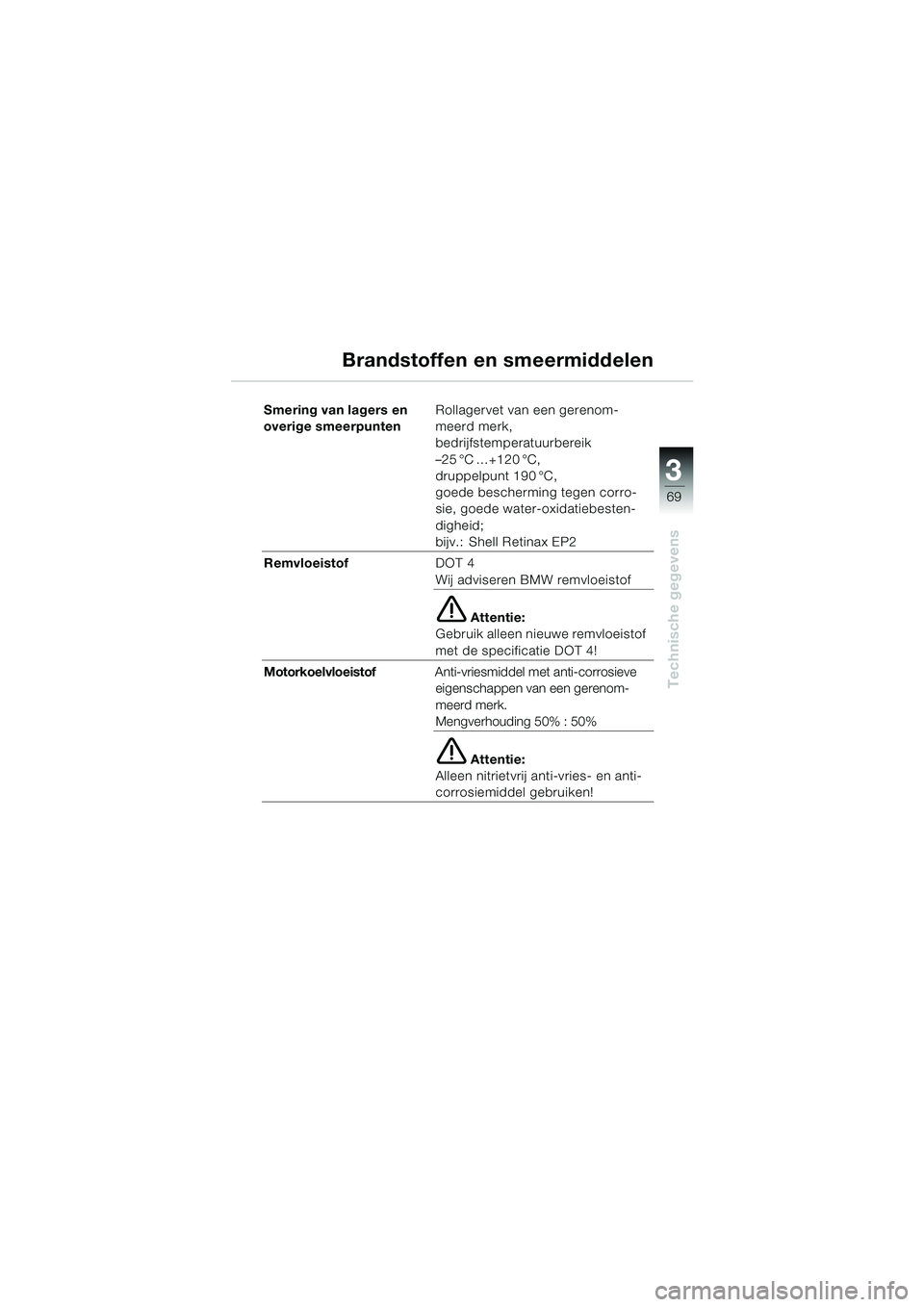

69
Technische gegevens
3
Smering van lagers en
overige smeerpuntenRollagervet van een gerenom-
meerd merk,
bedrijfstemperatuurbereik
–25 °C …+120 °C,
druppelpunt 190 °C,
goede bescherming tegen corro-
sie, goede water-oxidatiebesten-
digheid;
bijv.: Shell Retinax EP2
Remvloeistof DOT 4
Wij adviseren BMW remvloeistof
e Attentie:
Gebruik alleen nieuwe remvloeistof
met de specificatie DOT 4!
Motorkoelvloeistof Anti-vriesmiddel met anti-corrosieve
eigenschappen van een gerenom-
meerd merk.
Mengverhouding 50% : 50%
e Attentie:
Alleen nitrietvrij anti-vries- en anti-
corrosiemiddel gebruiken!
Brandstoffen en smeermiddelen
20k41bkn3.book Seite 69 Mittwoch, 26. Mai 2004 4:35 16

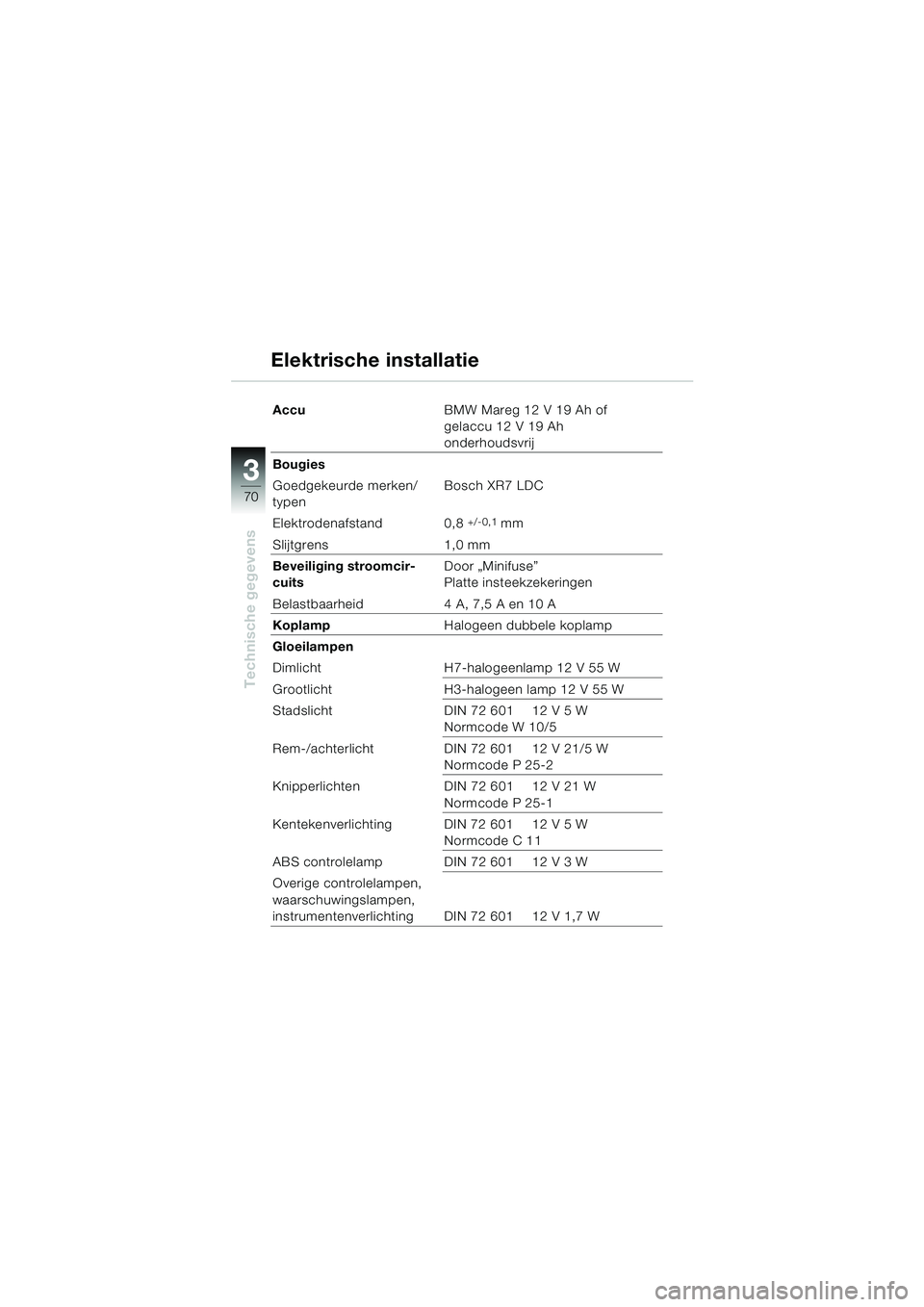

70
Technische gegevens
3
AccuBMW Mareg 12 V 19 Ah of
gelaccu 12 V 19 Ah
onderhoudsvrij
Bougies
Goedgekeurde merken/
typen Bosch XR7 LDC
Elektrodenafstand 0,8
+/-0,1 mm
Slijtgrens 1,0 mm
Beveiliging stroomcir-
cuits Door „Minifuse”
Platte insteekzekeringen
Belastbaarheid 4 A, 7,5 A en 10 A
Koplamp Halogeen dubbele koplamp
Gloeilampen
Dimlicht H7-halogeenlamp 12 V 55 W
Grootlicht H3-halogeen lamp 12 V 55 W
Stadslicht DIN 72 601 12 V 5 W
Normcode W 10/5
Rem-/achterlicht DIN 72 601 12 V 21/5 W
Normcode P 25-2
Knipperlichten DIN 72 601 12 V 21 W
Normcode P 25-1
Kentekenverlichting DIN 72 601 12 V 5 W Normcode C 11
ABS controlelamp DIN 72 601 12 V 3 W
Overige controlelampen,
waarschuwingslampen,
instrumentenverlichting DIN 72 601 12 V 1,7 W
Elektrische installatie
