2004 BMW MOTORRAD K 1200 RS sensor

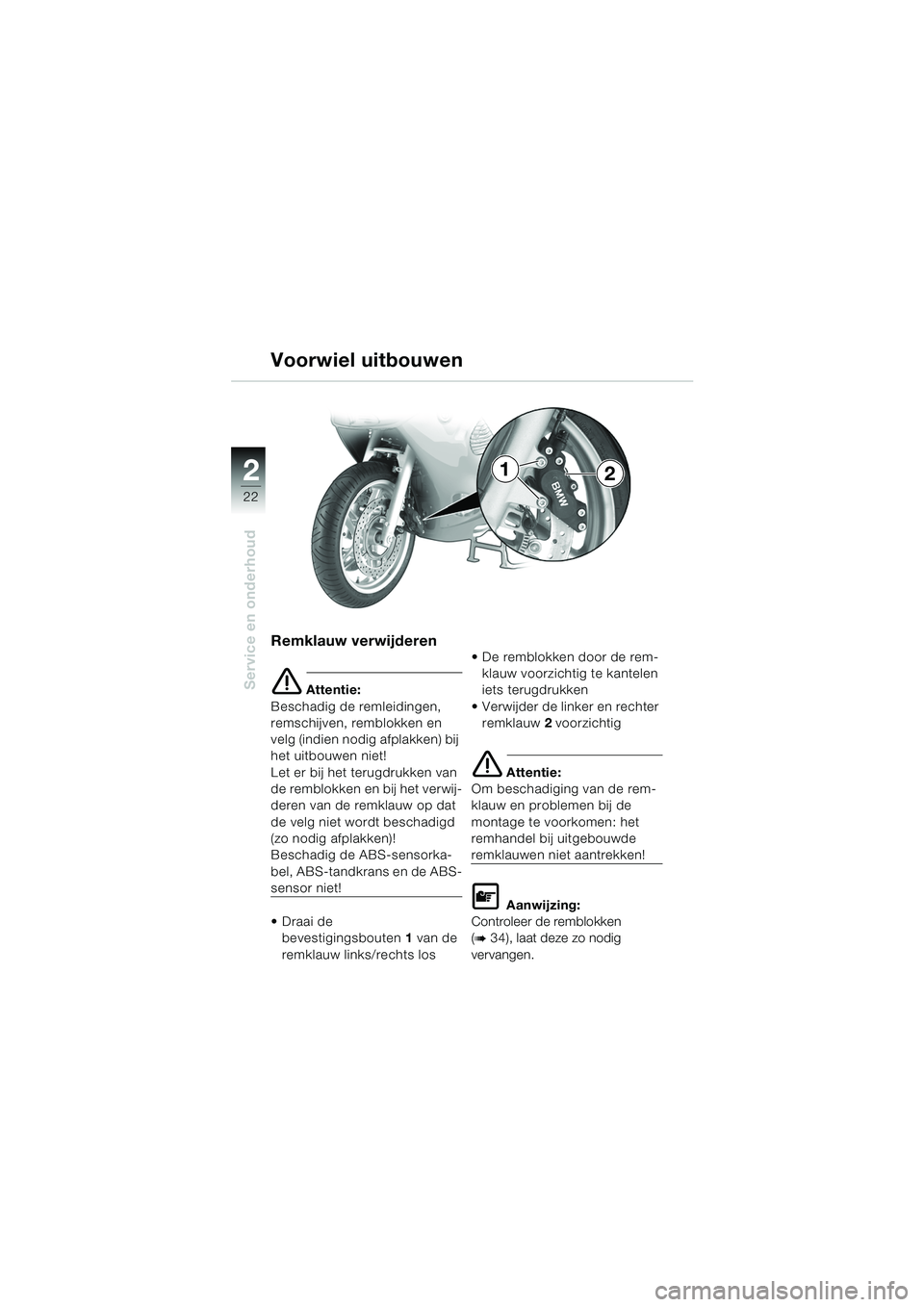

22
Service en onderhoud
2
Remklauw verwijderen
e Attentie:
Beschadig de remleidingen,
remschijven, remblokken en
velg (indien nodig afplakken) bij
het uitbouwen niet!
Let er bij het terugdrukken van
de remblokken en bij het verwij-
deren van de remklauw op dat
de velg niet wordt beschadigd
(zo nodig afplakken)!
Beschadig de ABS-sensorka-
bel, ABS-tandkrans en de ABS-
sensor niet!
Draai de bevestigingsbouten 1 van de
remklauw links/rechts los  De remblokken door de rem-
klauw voorzichtig te kantelen
iets terugdrukken
 Verwijder de linker en rechter remklauw 2 voorzichtig
e Attentie:
Om beschadiging van de rem-
klauw en problemen bij de
montage te voorkomen: het
remhandel bij uitgebouwde
remklauwen niet aantrekken!
L Aanwijzing:
Controleer de remblokken
(
b 34), laat deze zo nodig
vervangen.
Voorwiel uitbouwen
21
20k41bkn3.book Seite 22 Mittwoch, 26. Mai 2004 4:35 16

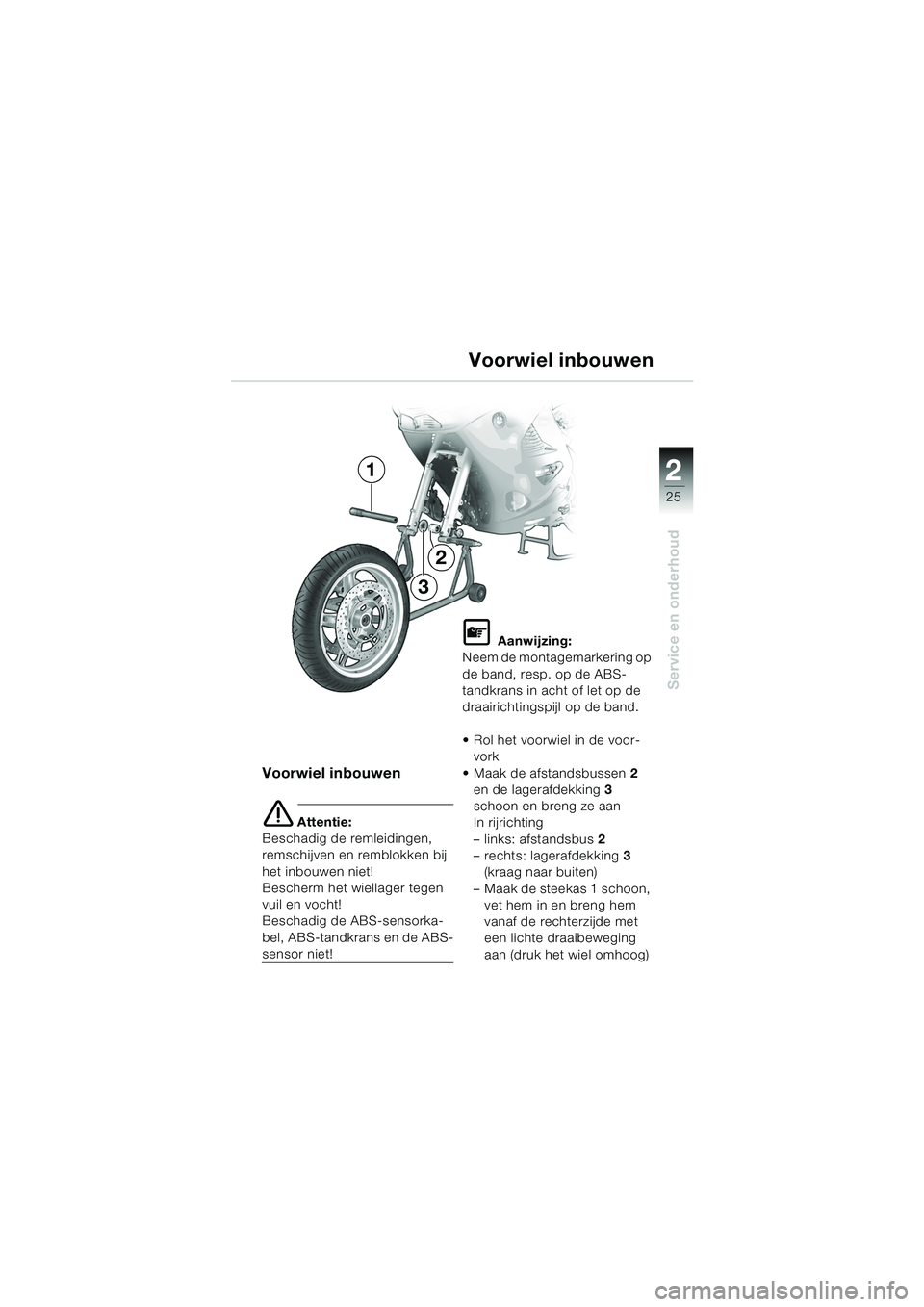

25
Service en onderhoud
2
Voorwiel inbouwen
Voorwiel inbouwen
e Attentie:
Beschadig de remleidingen,
remschijven en remblokken bij
het inbouwen niet!
Bescherm het wiellager tegen
vuil en vocht!
Beschadig de ABS-sensorka-
bel, ABS-tandkrans en de ABS-
sensor niet!
L Aanwijzing:
Neem de montagemarkering op
de band, resp. op de ABS-
tandkrans in acht of let op de
draairichtingspijl op de band.
 Rol het voorwiel in de voor-
vork
 Maak de afstandsbussen 2
en de lagerafdekking 3
schoon en breng ze aan
In rijrichting
– links: afstandsbus 2
– rechts: lagerafdekking 3
(kraag naar buiten)
– Maak de steekas 1 schoon, vet hem in en breng hem
vanaf de rechterzijde met
een lichte draaibeweging
aan (druk het wiel omhoog)
2
3
1
20k41bkn3.book Seite 25 Mittwoch, 26. Mai 2004 4:35 16

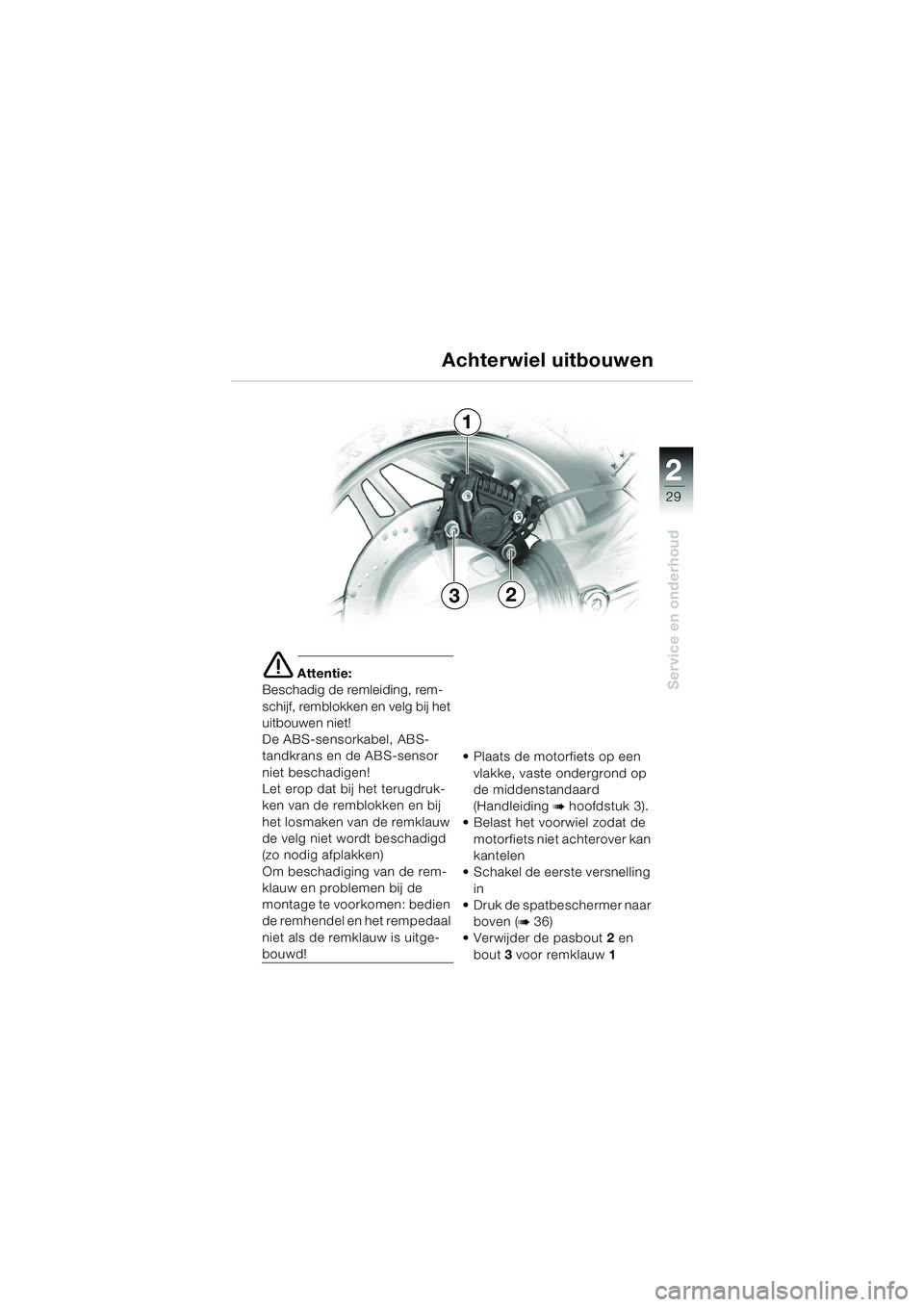

29
Service en onderhoud
2
e Attentie:
Beschadig de remleiding, rem-
schijf, remblokken en velg bij het
uitbouwen niet!
De ABS-sensorkabel, ABS-
tandkrans en de ABS-sensor
niet beschadigen!
Let erop dat bij het terugdruk-
ken van de remblokken en bij
het losmaken van de remklauw
de velg niet wordt beschadigd
(zo nodig afplakken)
Om beschadiging van de rem-
klauw en problemen bij de
montage te voorkomen: bedien
de remhendel en het rempedaal
niet als de remklauw is uitge-
bouwd!  Plaats de motorfiets op een
vlakke, vaste ondergrond op
de middenstandaard
(Handleiding
b hoofdstuk 3).
 Belast het voorwiel zodat de
motorfiets niet achterover kan
kantelen
 Schakel de eerste versnelling
in
 Druk de spatbeschermer naar
boven (
b 36)
 Verwijder de pasbout 2 en
bout 3 voor remklauw 1
Achterwiel uitbouwen
1
32
20k41bkn3.book Seite 29 Mittwoch, 26. Mai 2004 4:35 16

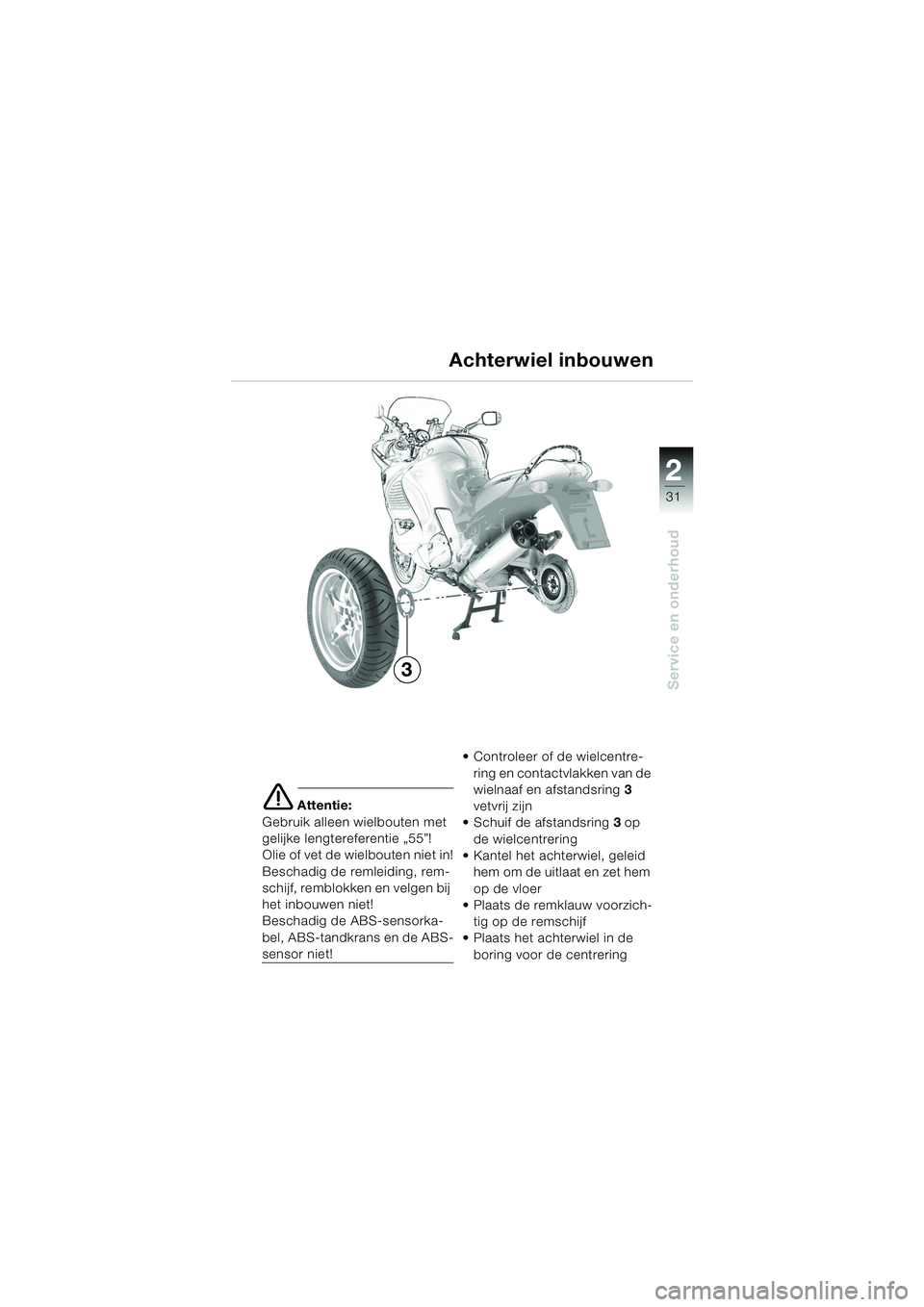

31
Service en onderhoud
2
e Attentie:
Gebruik alleen wielbouten met
gelijke lengtereferentie „55”!
Olie of vet de wielbouten niet in!
Beschadig de remleiding, rem-
schijf, remblokken en velgen bij
het inbouwen niet!
Beschadig de ABS-sensorka-
bel, ABS-tandkrans en de ABS-
sensor niet!  Controleer of de wielcentre-
ring en contactvlakken van de
wielnaaf en afstandsring 3
vetvrij zijn
 Schuif de afstandsring 3 op
de wielcentrering
 Kantel het achterwiel, geleid hem om de uitlaat en zet hem
op de vloer
 Plaats de remklauw voorzich-
tig op de remschijf
 Plaats het achterwiel in de
boring voor de centrering
3 Achterwiel inbouwen
20k41bkn3.book Seite 31 Mittwoch, 26. Mai 2004 4:35 16
