2004 BMW MOTORRAD K 1200 RS Handleiding (in Dutch)

47
Service en onderhoud
2
11
7
6
12
8
910

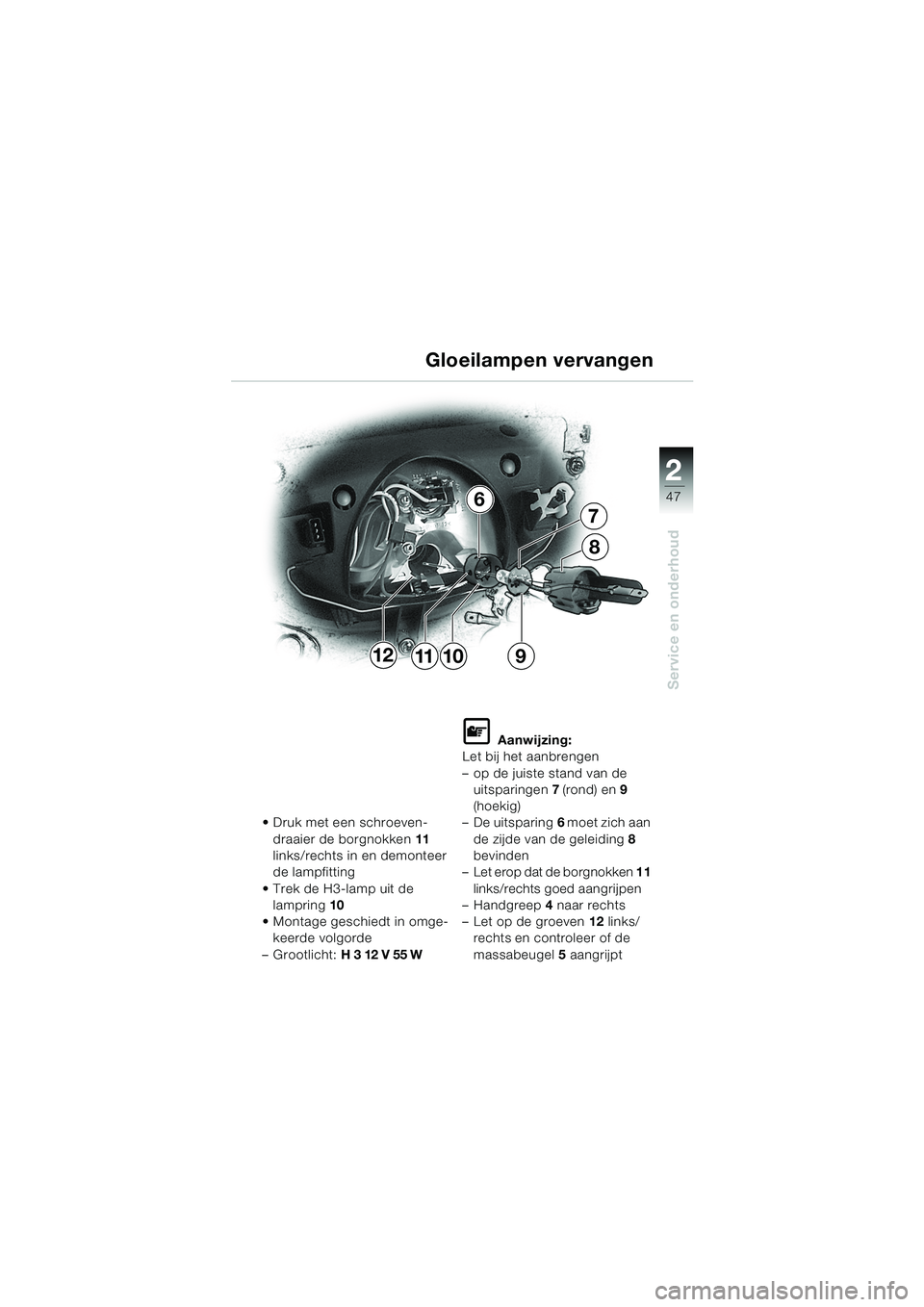

Gloeilampen vervangen
Druk met een schroeven-
draaier de borgnokken 11
links/rechts in en demonteer
de lampfitting
 Trek de H3-lamp uit de lampring 10
 Montage geschiedt in omge- keerde volgorde
– Grootlicht: H 3 12 V 55 W
L Aanwijzing:
Let bij het aanbrengen
– op de juiste stand van de uitsparingen 7 (rond) en 9
(hoekig)
– De uitsparing 6 moet zich aan
de zijde van de geleiding 8
bevinden
– Let erop dat de borgnokken 11
links/rechts goed aangrijpen
– Handgreep 4 naar rechts
– Let op de groeven 12 links/
rechts en controleer of de
massabeugel 5 aangrijpt
20k41bkn3.book Seite 47 Mittwoch, 26. Mai 2004 4:35 16

48
Service en onderhoud
2
e Attentie:
Schakel voor het vervangen van
de zekeringen het contact uit!
Repareer een defecte zekering
niet – brandgevaar!
Daarom altijd enkele reserveze-
keringen meenemen.
Alleen de voorgeschreven ze-
keringen gebruiken!

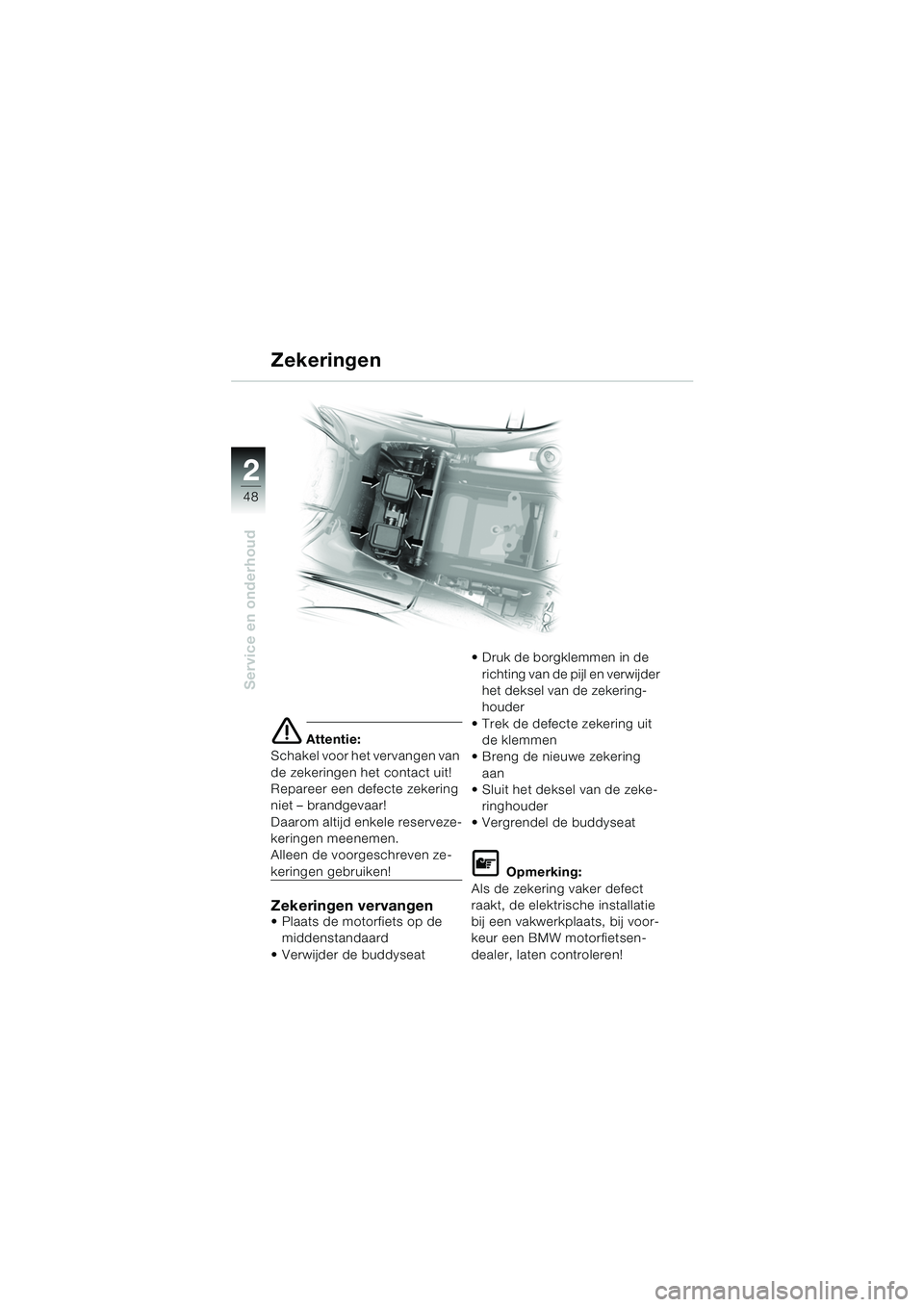

Zekeringen vervangen Plaats de motorfiets op de middenstandaard
 Verwijder de buddyseat  Druk de borgklemmen in de
richting van de pijl en verwijder
het deksel van de zekering-
houder
 Trek de defecte zekering uit de klemmen
 Breng de nieuwe zekering aan
 Sluit het deksel van de zeke-
ringhouder
 Vergrendel de buddyseat
L Opmerking:
Als de zekering vaker defect
raakt, de elektrische installatie
bij een vakwerkplaats, bij voor-
keur een BMW motorfietsen-
dealer, laten controleren!
Zekeringen
20k41bkn3.book Seite 48 Mittwoch, 26. Mai 2004 4:35 16

49
Service en onderhoud
2

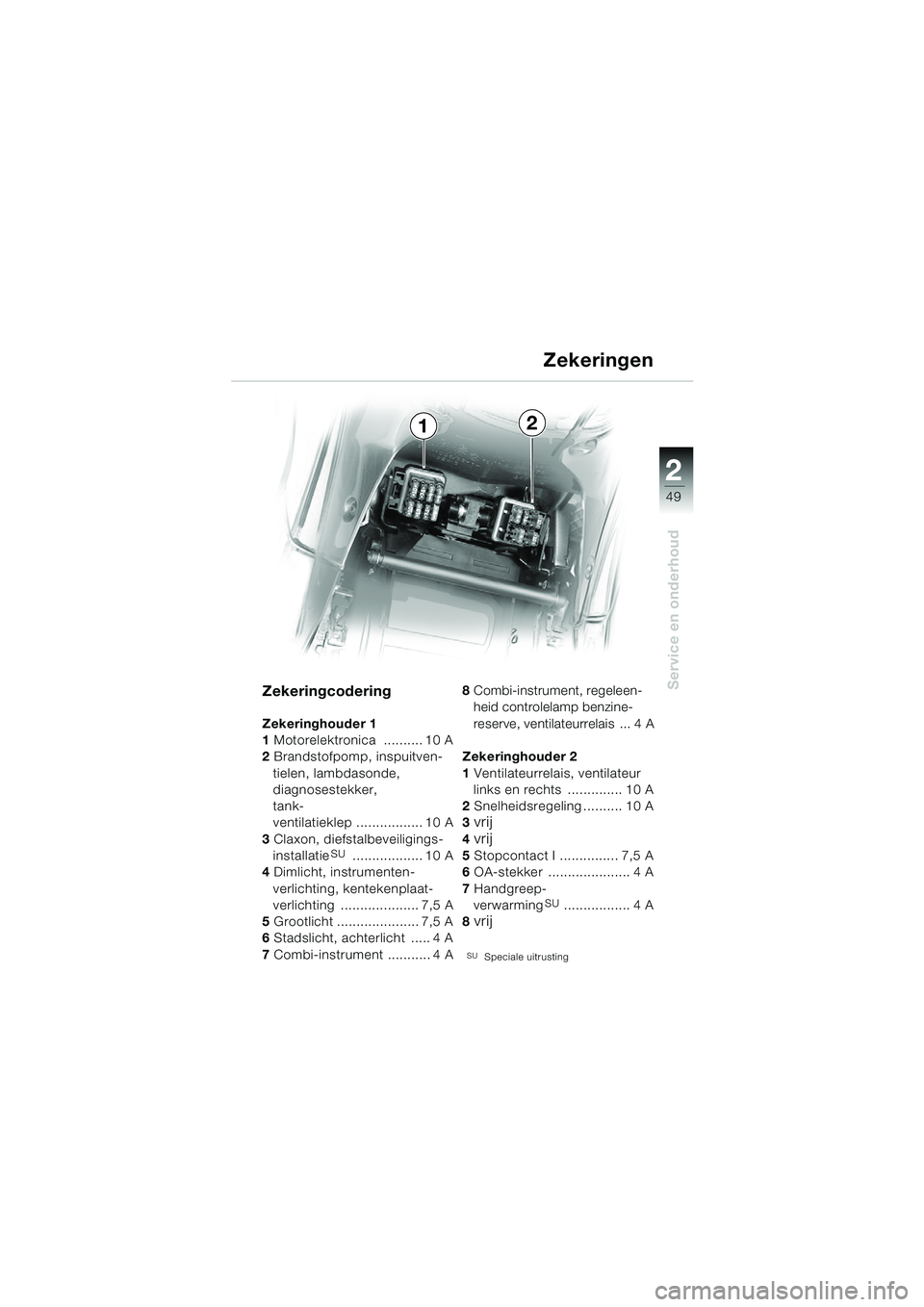

Zekeringen
Zekeringcodering
Zekeringhouder 1
1 Motorelektronica .......... 10 A
2 Brandstofpomp, inspuitven-
tielen, lambdasonde,
diagnosestekker,
tank-
ventilatieklep ................. 10 A
3 Claxon, diefstalbeveiligings-
installatie
SU .................. 10 A
4 Dimlicht, instrumenten-
verlichting, kentekenplaat-
verlichting .................... 7,5 A
5 Grootlicht ..................... 7,5 A
6 Stadslicht, achterlicht ..... 4 A
7 Combi-instrument ........... 4 A 8
Combi-instrument, regeleen-
heid controlelamp benzine-
reserve, ventilateurrelais ... 4 A
Zekeringhouder 2
1 Ventilateurrelais, ventilateur
links en rechts .............. 10 A
2 Snelheidsregeling .......... 10 A
3
vrij
4
vrij
5 Stopcontact I ............... 7,5 A
6 OA-stekker
..................... 4 A
7 Handgreep-
verwarming
SU ................. 4 A
8
vrij
SUSpeciale uitrusting
12
20k41bkn3.book Seite 49 Mittwoch, 26. Mai 2004 4:35 16

50
Service en onderhoud
2

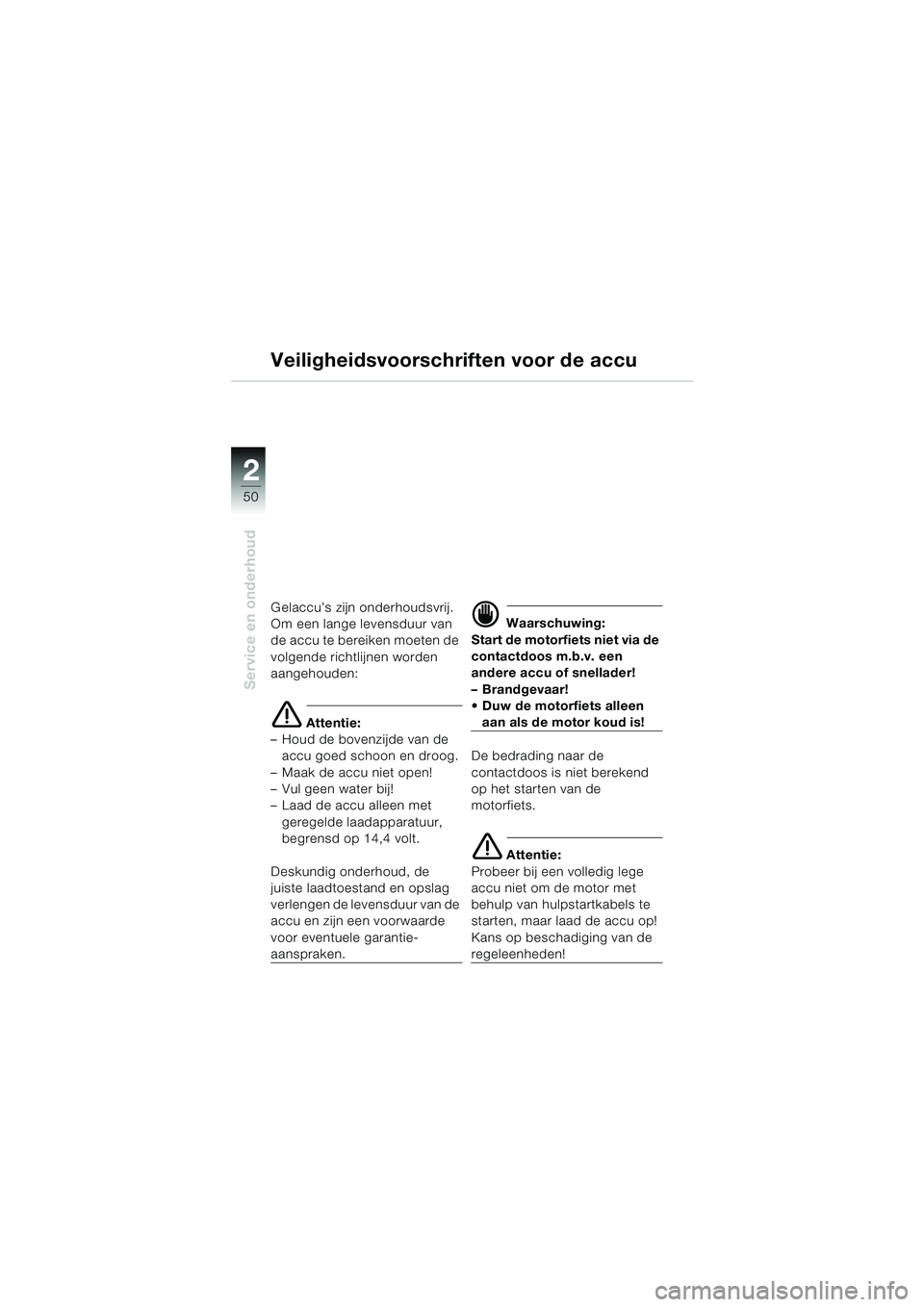

Veiligheidsvoorschriften voor de accu
Gelaccu’s zijn onderhoudsvrij.
Om een lange levensduur van
de accu te bereiken moeten de
volgende richtlijnen worden
aangehouden:
e Attentie:
– Houd de bovenzijde van de accu goed schoon en droog.
– Maak de accu niet open!
– Vul geen water bij!
– Laad de accu alleen met geregelde laadapparatuur,
begrensd op 14,4 volt.
Deskundig onderhoud, de
juiste laadtoestand en opslag
verlengen de levensduur van de
accu en zijn een voorwaarde
voor eventuele garantie-
aanspraken.
d Waarschuwing:
Start de motorfiets niet via de
contactdoos m.b.v. een
andere accu of snellader!
–Brandgevaar!
Duw de motorfiets alleen
aan als de motor koud is!
De bedrading naar de
contactdoos is niet berekend
op het starten van de
motorfiets.
e Attentie:
Probeer bij een volledig lege
accu niet om de motor met
behulp van hulpstartkabels te
starten, maar laad de accu op!
Kans op beschadiging van de
regeleenheden!
20k41bkn3.book Seite 50 Mittwoch, 26. Mai 2004 4:35 16

51
Service en onderhoud
2

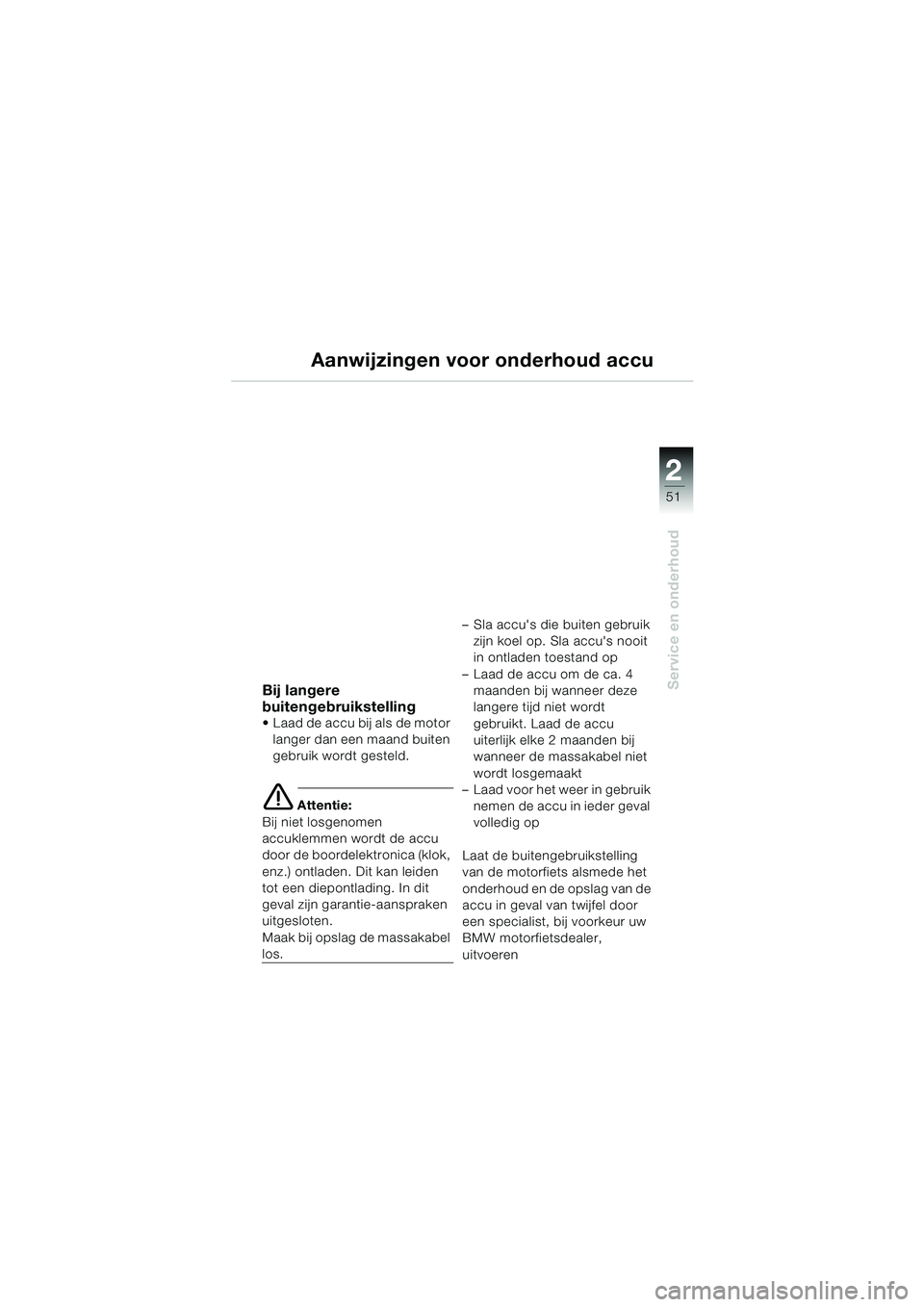

Aanwijzingen voor onderhoud accu
Bij langere
buitengebruikstelling
 Laad de accu bij als de motor langer dan een maand buiten
gebruik wordt gesteld.
e Attentie:
Bij niet losgenomen
accuklemmen wordt de accu
door de boordelektronica (klok,
enz.) ontladen. Dit kan leiden
tot een diepontlading. In dit
geval zijn garantie-aanspraken
uitgesloten.
Maak bij opslag de massakabel
los. – Sla accu's die buiten gebruik
zijn koel op. Sla accu's nooit
in ontladen toestand op
– Laad de accu om de ca. 4 maanden bij wanneer deze
langere tijd niet wordt
gebruikt. Laad de accu
uiterlijk elke 2 maanden bij
wanneer de massakabel niet
wordt losgemaakt
– Laad voor het weer in gebruik
nemen de accu in ieder geval
volledig op
Laat de buitengebruikstelling
van de motorfiets alsmede het
onderhoud en de opslag van de
accu in geval van twijfel door
een specialist, bij voorkeur uw
BMW motorfietsdealer,
uitvoeren
20k41bkn3.book Seite 51 Mittwoch, 26. Mai 2004 4:35 16

52
Service en onderhoud
2
1

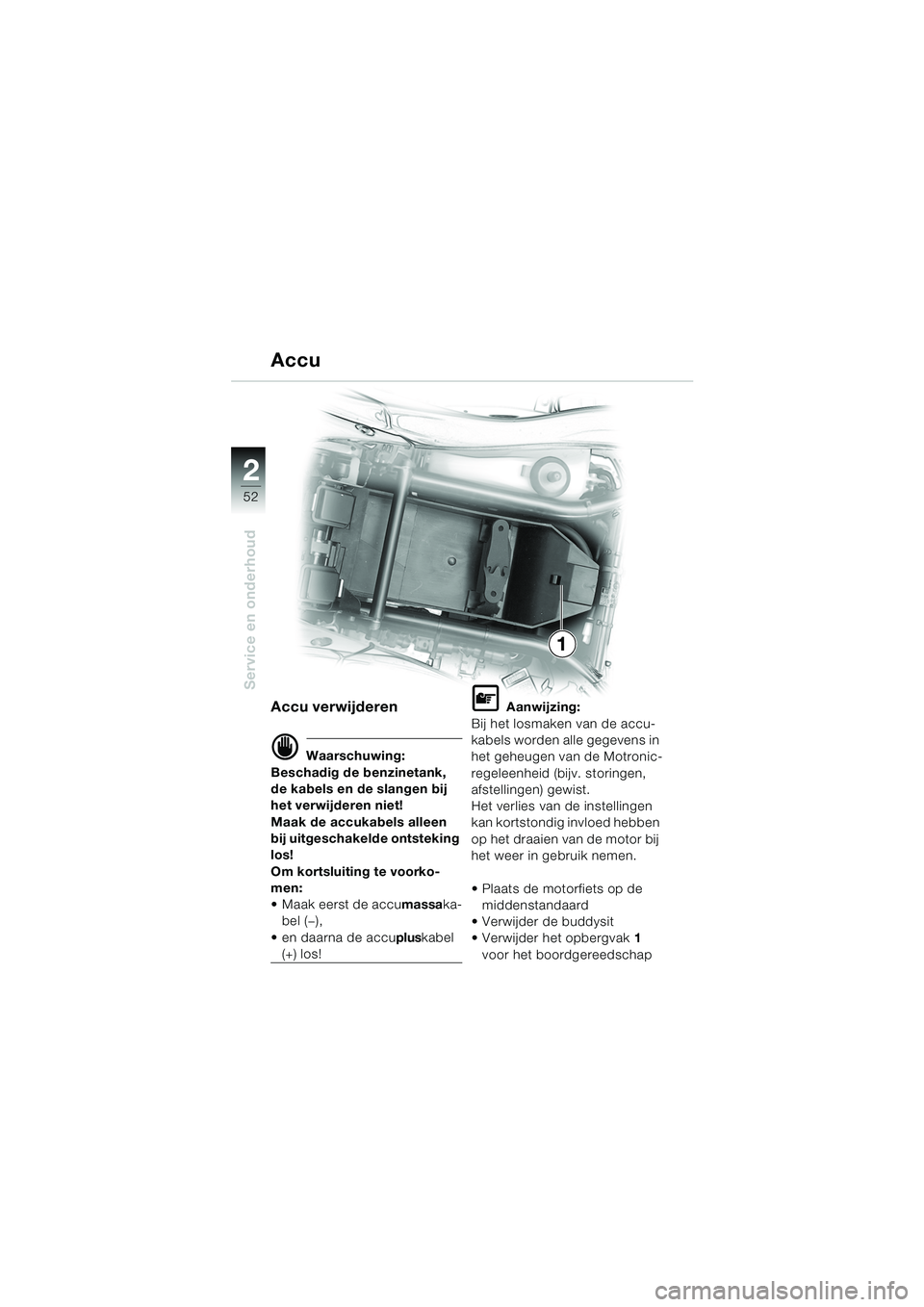

Accu verwijderen
d Waarschuwing:
Beschadig de benzinetank,
de kabels en de slangen bij
het verwijderen niet!
Maak de accukabels alleen
bij uitgeschakelde ontsteking
los!
Om kortsluiting te voorko-
men:
 Maak eerst de accu massaka-
bel (—),
 en daarna de accu pluskabel
(+) los!
L Aanwijzing:
Bij het losmaken van de accu-
kabels worden alle gegevens in
het geheugen van de Motronic-
regeleenheid (bijv. storingen,
afstellingen) gewist.
Het verlies van de instellingen
kan kortstondig invloed hebben
op het draaien van de motor bij
het weer in gebruik nemen.
 Plaats de motorfiets op de middenstandaard
 Verwijder de buddysit
 Verwijder het opbergvak 1
voor het boordgereedschap
Accu
20k41bkn3.book Seite 52 Mittwoch, 26. Mai 2004 4:35 16

53
Service en onderhoud
2
4
6
1
3
2
5
5
2

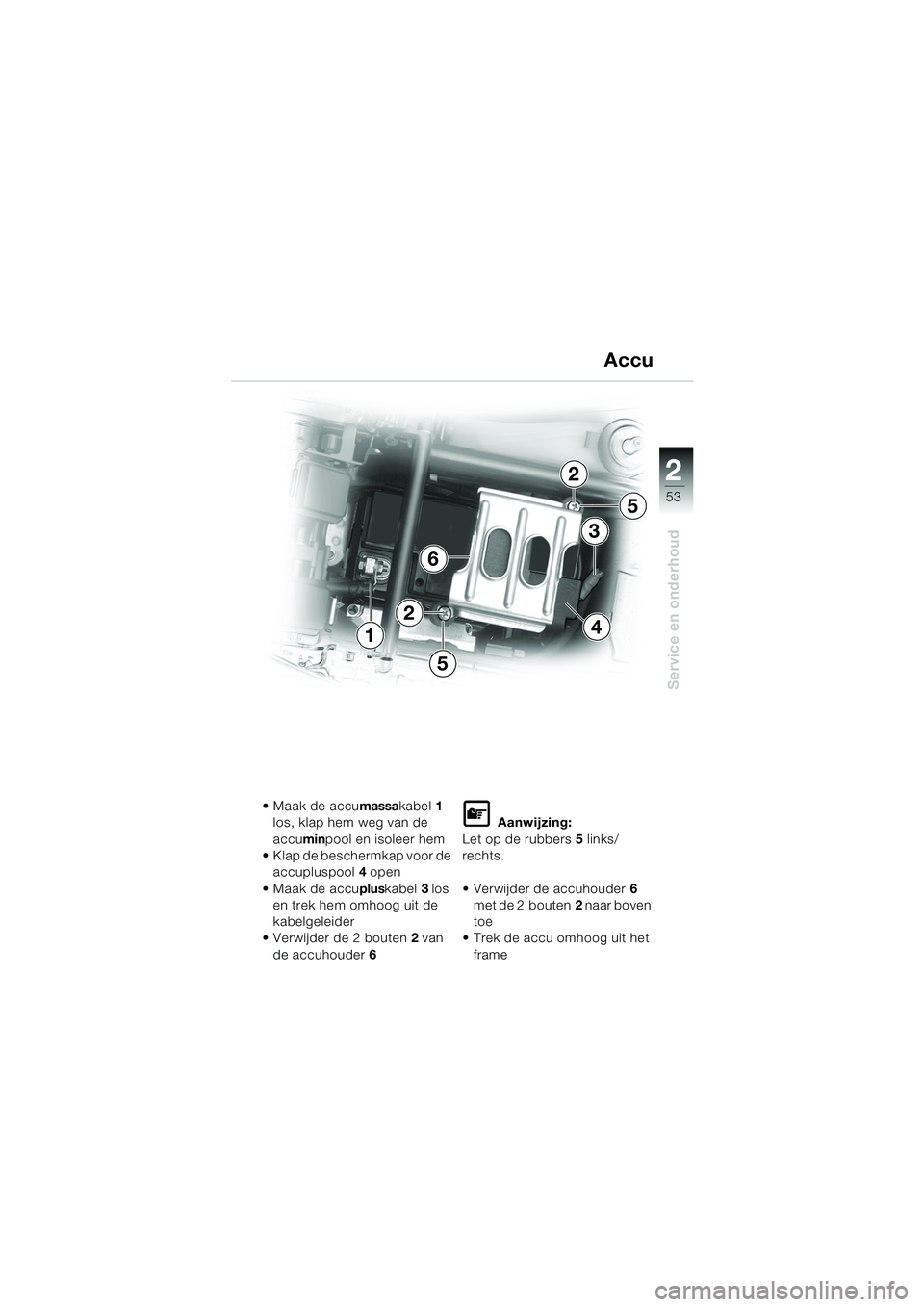

Maak de accumassakabel1
los, klap hem weg van de
accumin pool en isoleer hem
 Klap de beschermkap voor de accupluspool 4 open
Maak de accu pluskabel 3 los
en trek hem omhoog uit de
kabelgeleider
 Verwijder de 2 bouten 2 van
de accuhouder 6
L Aanwijzing:
Let op de rubbers 5 links/
rechts.
 Verwijder de accuhouder 6
met de 2 bouten 2 naar boven
toe
 Trek de accu omhoog uit het
frame
Accu
20k41bkn3.book Seite 53 Mittwoch, 26. Mai 2004 4:35 16

54
Service en onderhoud
2
9
87
1
4
3
Accu

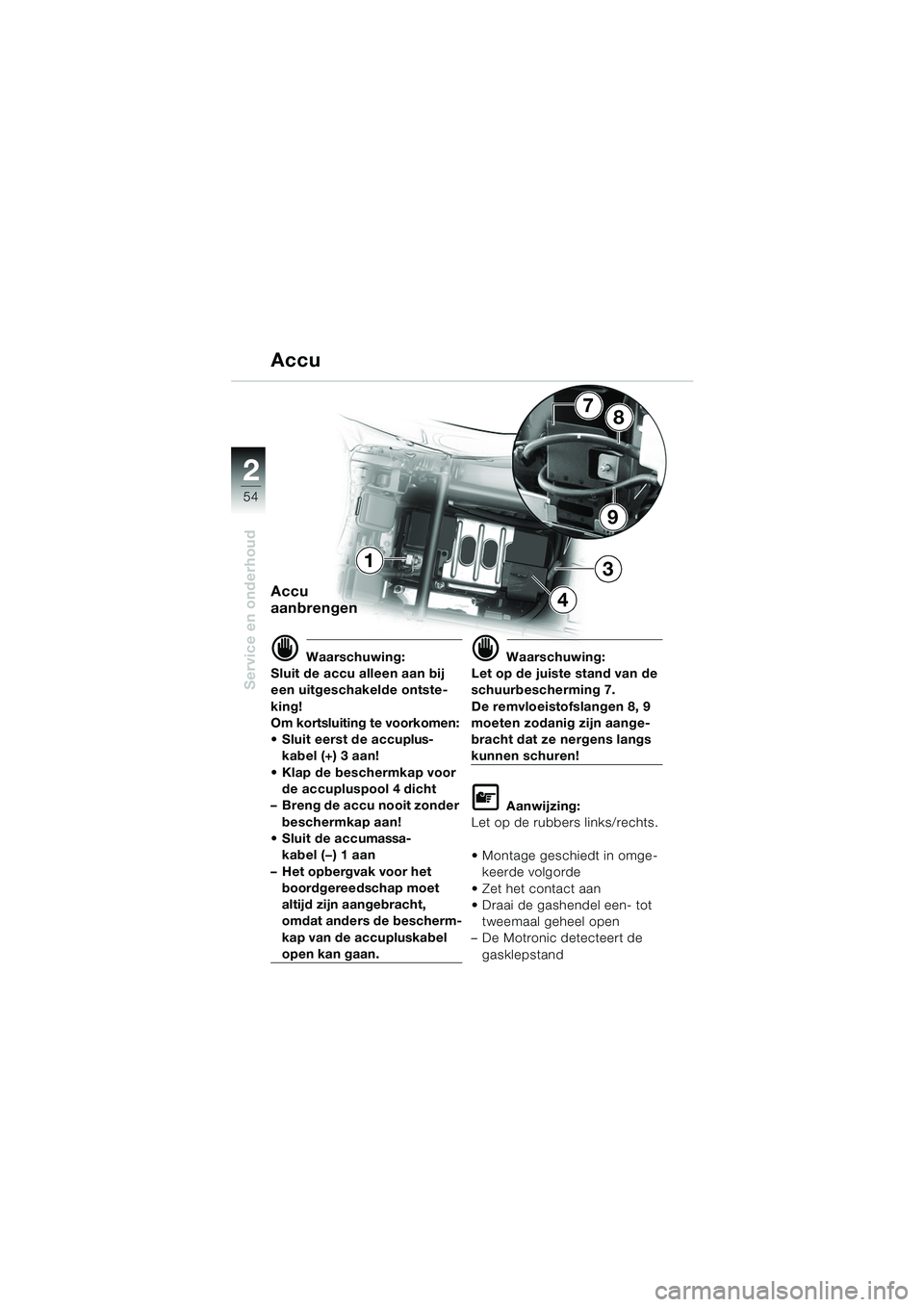

Accu
aanbrengen
d Waarschuwing:
Sluit de accu alleen aan bij
een uitgeschakelde ontste-
king!
Om kortsluiting te voorkomen:
 Sluit eerst de accuplus- kabel (+) 3 aan!
 Klap de beschermkap voor de accupluspool 4 dicht
– Breng de accu nooit zonder
beschermkap aan!
 Sluit de accumassa-
kabel (—) 1 aan
– Het opbergvak voor het boordgereedschap moet
altijd zijn aangebracht,
omdat anders de bescherm-
kap van de accupluskabel
open kan gaan.
d Waarschuwing:
Let op de juiste stand van de
schuurbescherming 7.
De remvloeistofslangen 8, 9
moeten zodanig zijn aange-
bracht dat ze nergens langs
kunnen schuren!
L Aanwijzing:
Let op de rubbers links/rechts.
 Montage geschiedt in omge- keerde volgorde
 Zet het contact aan
 Draai de gashendel een- tot tweemaal geheel open
– De Motronic detecteert de
gasklepstand
