2004 BMW MOTORRAD K 1200 RS Handleiding (in Dutch)

23
Service en onderhoud
2

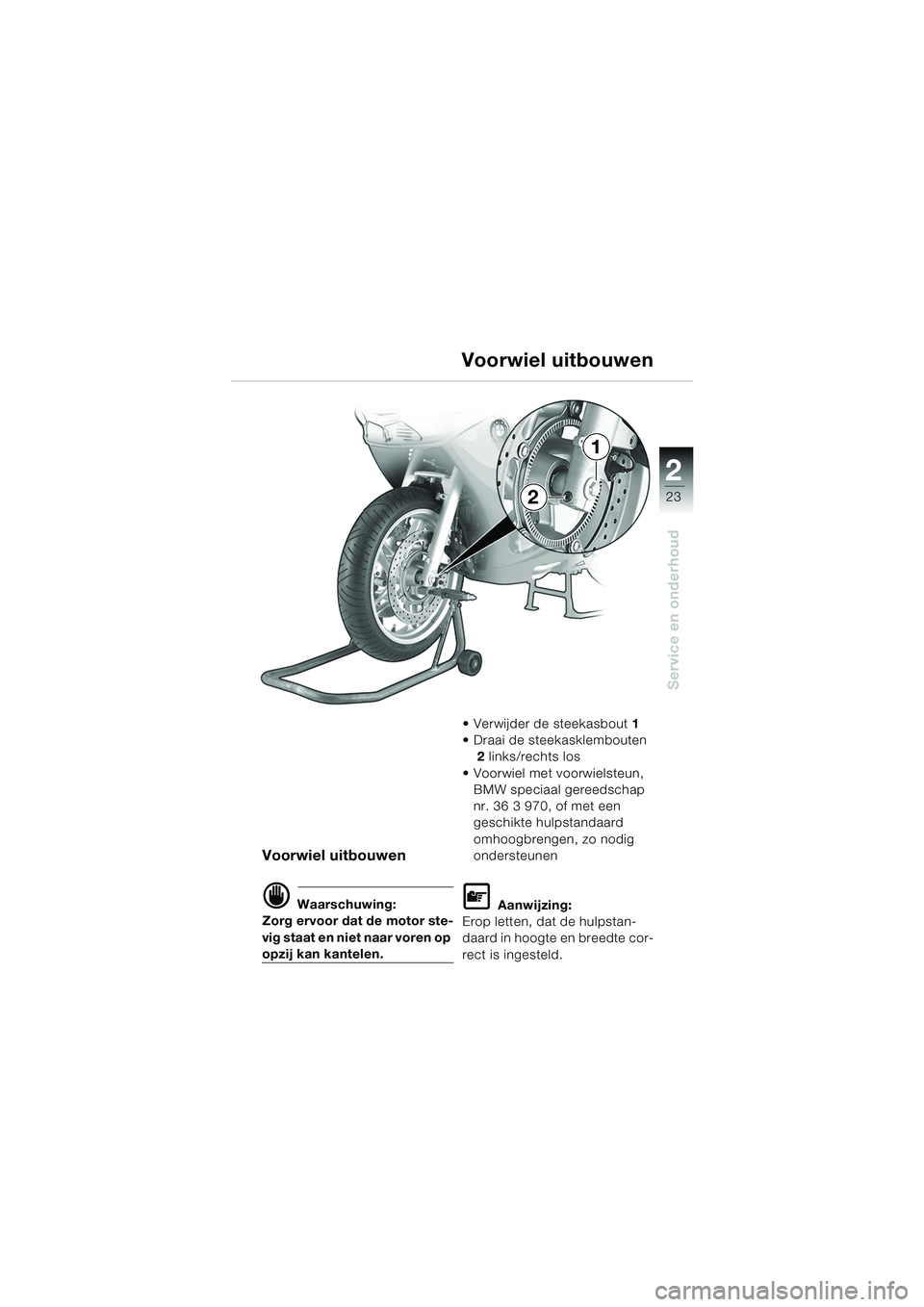

Voorwiel uitbouwen
d Waarschuwing:
Zorg ervoor dat de motor ste-
vig staat en niet naar voren op
opzij kan kantelen.  Verwijder de steekasbout
1
 Draai de steekasklembouten
2 links/rechts los
 Voorwiel met voorwielsteun, BMW speciaal gereedschap
nr. 36 3 970, of met een
geschikte hulpstandaard
omhoogbrengen, zo nodig
ondersteunen
L Aanwijzing:
Erop letten, dat de hulpstan-
daard in hoogte en breedte cor-
rect is ingesteld.
Voorwiel uitbouwen
1
2
20k41bkn3.book Seite 23 Mittwoch, 26. Mai 2004 4:35 16

24
Service en onderhoud
2

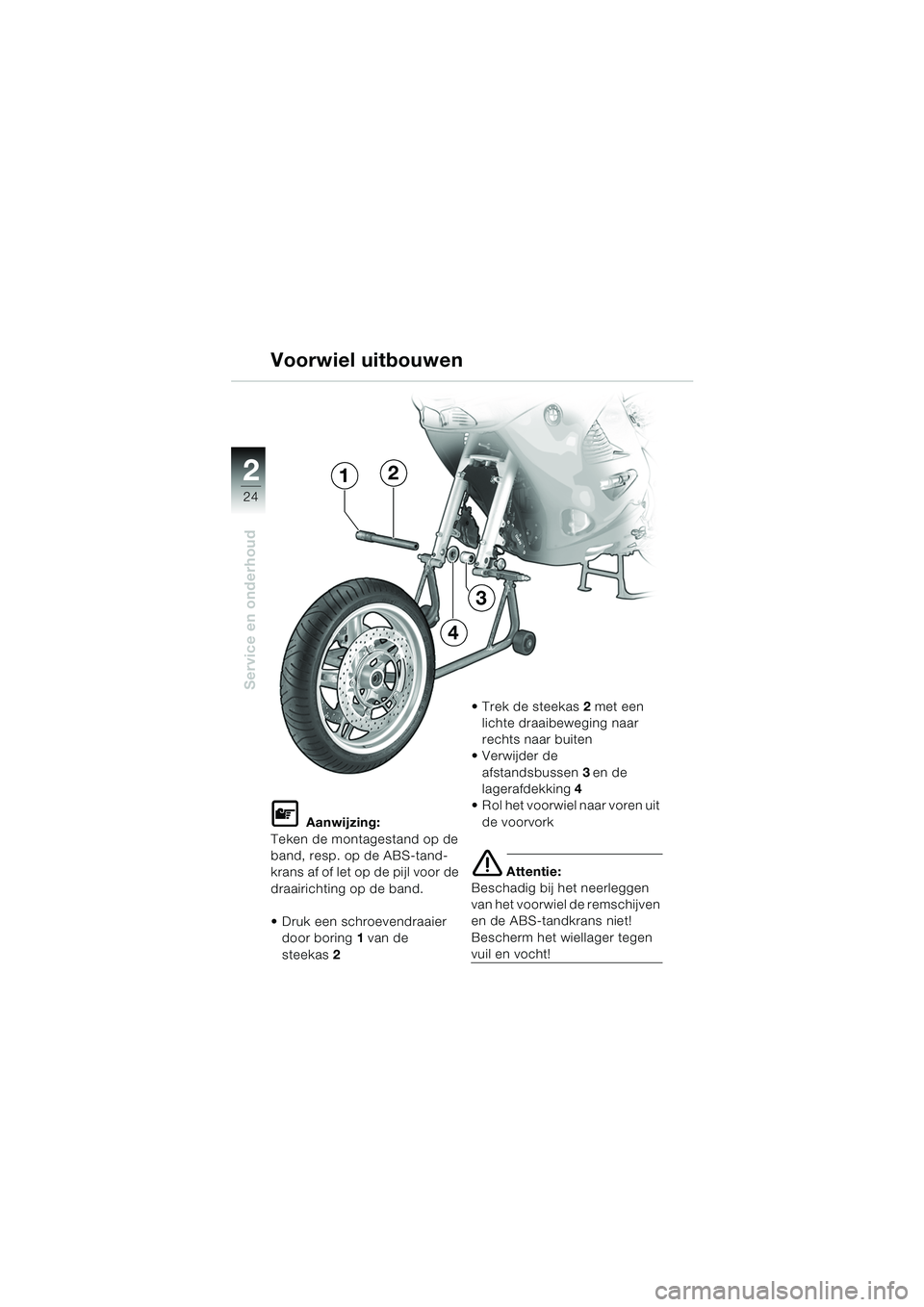

L Aanwijzing:
Teken de montagestand op de
band, resp. op de ABS-tand-
krans af of let op de pijl voor de
draairichting op de band.
 Druk een schroevendraaier door boring 1 van de
steekas 2  Trek de steekas
2 met een
lichte draaibeweging naar
rechts naar buiten
 Verwijder de
afstandsbussen 3 en de
lagerafdekking 4
 Rol het voorwiel naar voren uit
de voorvork
e Attentie:
Beschadig bij het neerleggen
van het voorwiel de remschijven
en de ABS-tandkrans niet!
Bescherm het wiellager tegen
vuil en vocht!
Voorwiel uitbouwen
3
1
4
2
20k41bkn3.book Seite 24 Mittwoch, 26. Mai 2004 4:35 16

25
Service en onderhoud
2
Voorwiel inbouwen
Voorwiel inbouwen
e Attentie:
Beschadig de remleidingen,
remschijven en remblokken bij
het inbouwen niet!
Bescherm het wiellager tegen
vuil en vocht!
Beschadig de ABS-sensorka-
bel, ABS-tandkrans en de ABS-
sensor niet!
L Aanwijzing:
Neem de montagemarkering op
de band, resp. op de ABS-
tandkrans in acht of let op de
draairichtingspijl op de band.
 Rol het voorwiel in de voor-
vork
 Maak de afstandsbussen 2
en de lagerafdekking 3
schoon en breng ze aan
In rijrichting
– links: afstandsbus 2
– rechts: lagerafdekking 3
(kraag naar buiten)
– Maak de steekas 1 schoon, vet hem in en breng hem
vanaf de rechterzijde met
een lichte draaibeweging
aan (druk het wiel omhoog)
2
3
1
20k41bkn3.book Seite 25 Mittwoch, 26. Mai 2004 4:35 16

26
Service en onderhoud
2

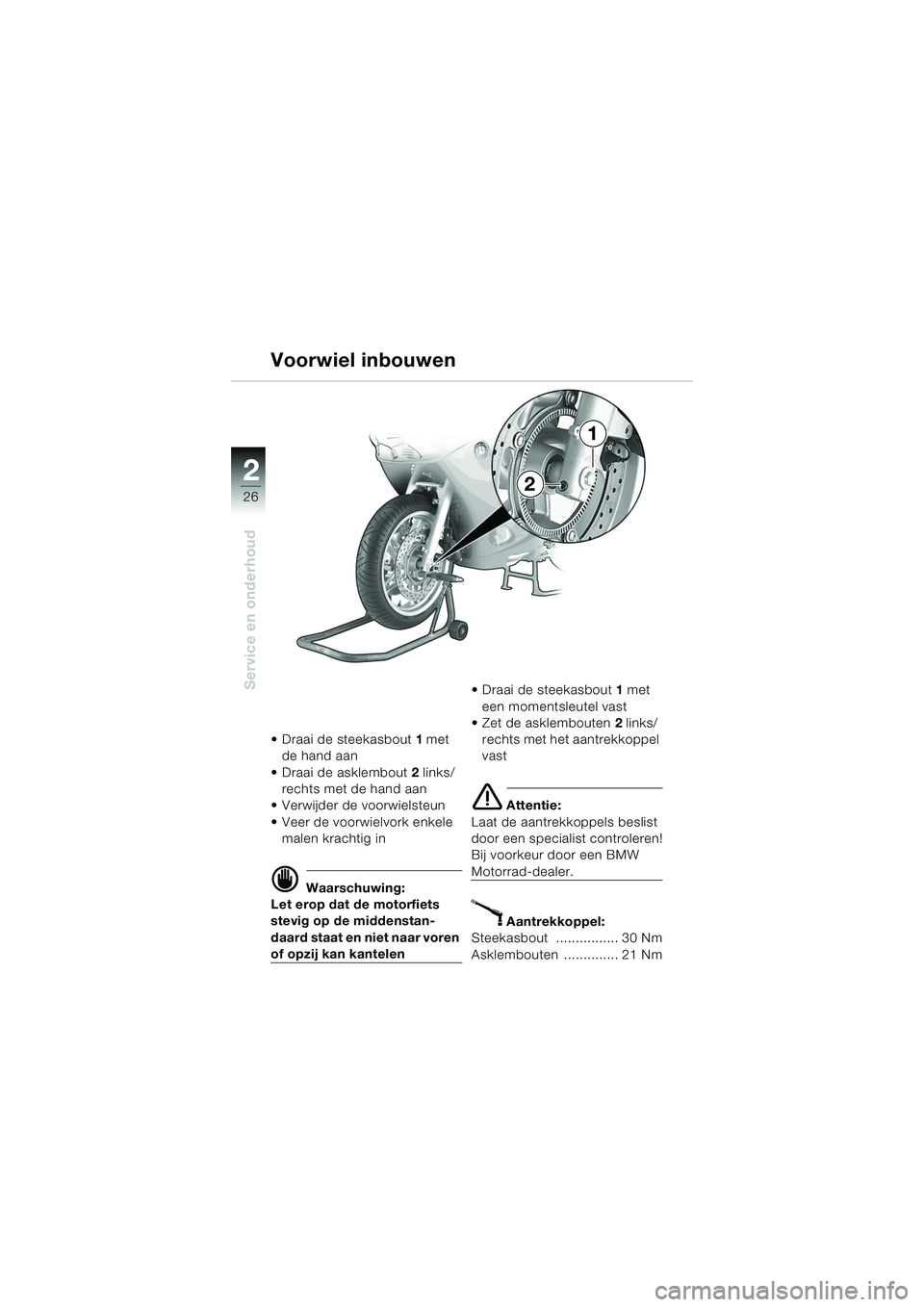

 Draai de steekasbout1 met
de hand aan
 Draai de asklembout 2 links/
rechts met de hand aan
 Verwijder de voorwielsteun
 Veer de voorwielvork enkele malen krachtig in
d Waarschuwing:
Let erop dat de motorfiets
stevig op de middenstan-
daard staat en niet naar voren
of opzij kan kantelen  Draai de steekasbout
1 met
een momentsleutel vast
 Zet de asklembouten 2 links/
rechts met het aantrekkoppel
vast
e Attentie:
Laat de aantrekkoppels beslist
door een specialist controleren!
Bij voorkeur door een BMW
Motorrad-dealer.
X Aantrekkoppel:
Steekasbout ................ 30 Nm
Asklembouten .............. 21 Nm
Voorwiel inbouwen
1
2
20k41bkn3.book Seite 26 Mittwoch, 26. Mai 2004 4:35 16

27
Service en onderhoud
2

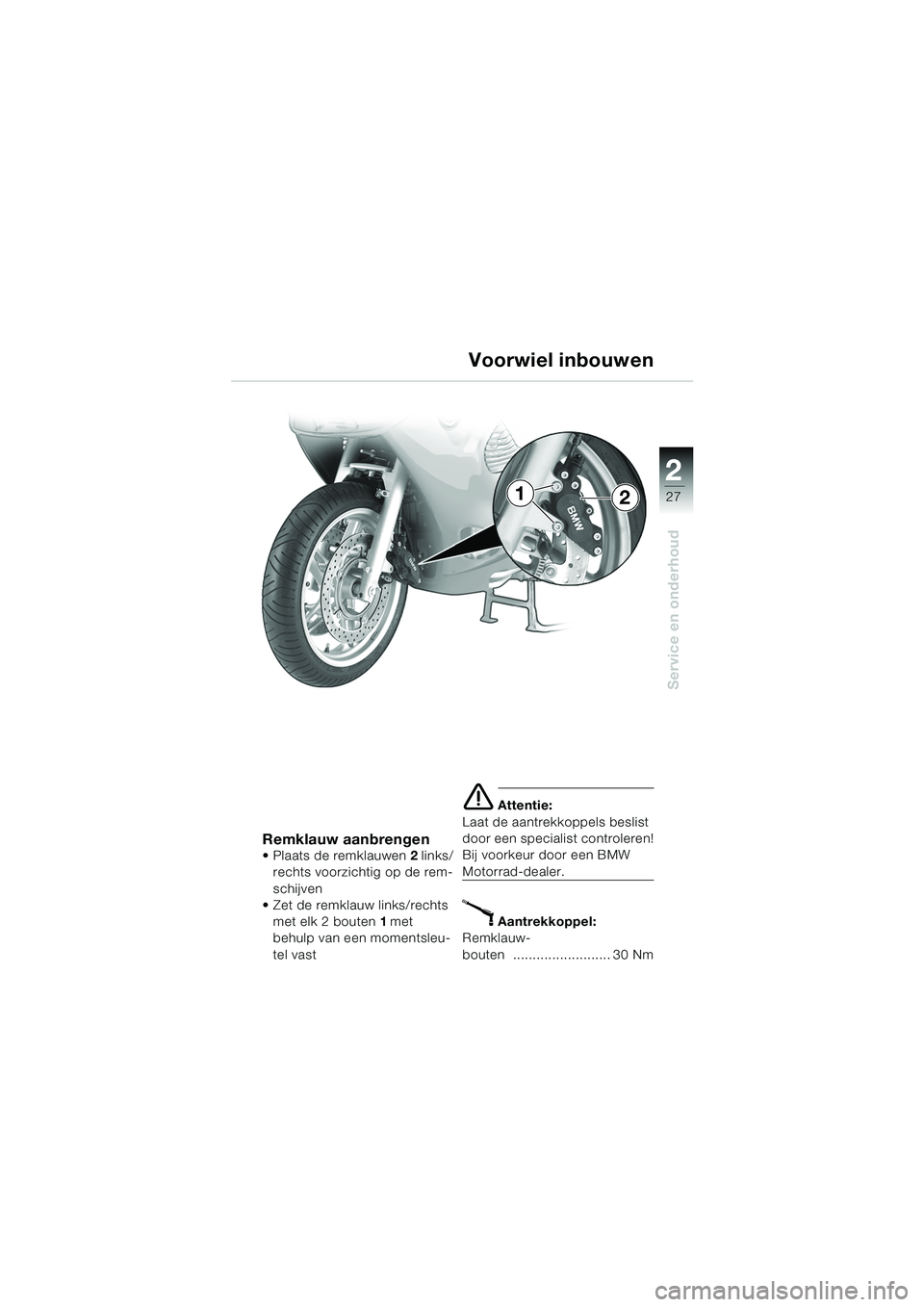

Remklauw aanbrengen
 Plaats de remklauwen2 links/
rechts voorzichtig op de rem-
schijven
 Zet de remklauw links/rechts
met elk 2 bouten 1 met
behulp van een momentsleu-
tel vast
e Attentie:
Laat de aantrekkoppels beslist
door een specialist controleren!
Bij voorkeur door een BMW
Motorrad-dealer.
X Aantrekkoppel:
Remklauw-
bouten ......................... 30 Nm
Voorwiel inbouwen
21
20k41bkn3.book Seite 27 Mittwoch, 26. Mai 2004 4:35 16

28
Service en onderhoud
2
Voorwiel inbouwen

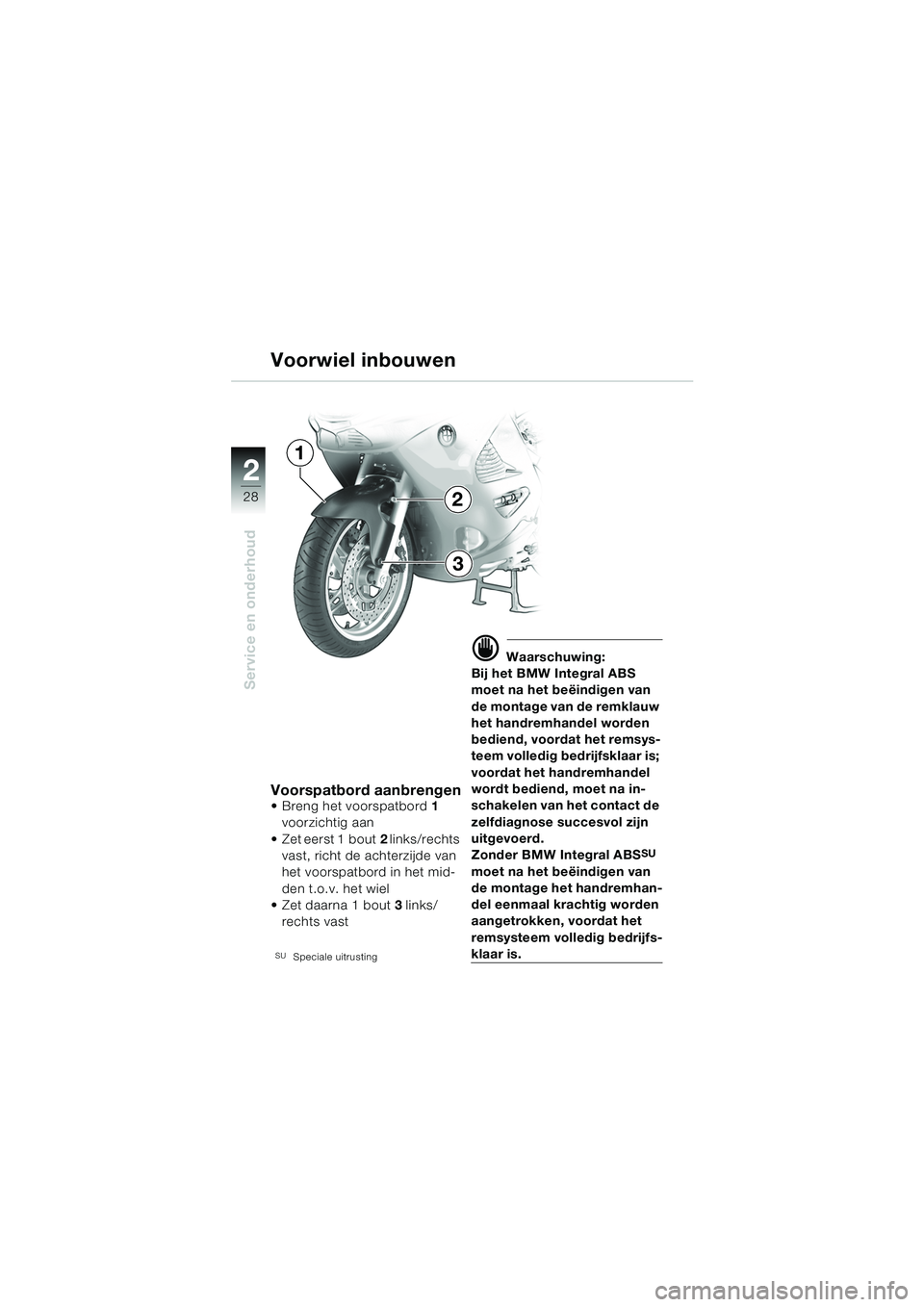

Voorspatbord aanbrengen Breng het voorspatbord1
voorzichtig aan
 Zet eerst 1 bout 2 links/rechts
vast, richt de achterzijde van
het voorspatbord in het mid-
den t.o.v. het wiel
Zet daarna 1bout 3 links/
rechts vast
SUSpeciale uitrusting
d Waarschuwing:
Bij het BMW Integral ABS
moet na het beëindigen van
de montage van de remklauw
het handremhandel worden
bediend, voordat het remsys-
teem volledig bedrijfsklaar is;
voordat het handremhandel
wordt bediend, moet na in-
schakelen van het contact de
zelfdiagnose succesvol zijn
uitgevoerd.
Zonder BMW Integral ABS
SU
moet na het beëindigen van
de montage het handremhan-
del eenmaal krachtig worden
aangetrokken, voordat het
remsysteem volledig bedrijfs-
klaar is.
1
2
3
20k41bkn3.book Seite 28 Mittwoch, 26. Mai 2004 4:35 16

29
Service en onderhoud
2
e Attentie:
Beschadig de remleiding, rem-
schijf, remblokken en velg bij het
uitbouwen niet!
De ABS-sensorkabel, ABS-
tandkrans en de ABS-sensor
niet beschadigen!
Let erop dat bij het terugdruk-
ken van de remblokken en bij
het losmaken van de remklauw
de velg niet wordt beschadigd
(zo nodig afplakken)
Om beschadiging van de rem-
klauw en problemen bij de
montage te voorkomen: bedien
de remhendel en het rempedaal
niet als de remklauw is uitge-
bouwd!  Plaats de motorfiets op een
vlakke, vaste ondergrond op
de middenstandaard
(Handleiding
b hoofdstuk 3).
 Belast het voorwiel zodat de
motorfiets niet achterover kan
kantelen
 Schakel de eerste versnelling
in
 Druk de spatbeschermer naar
boven (
b 36)
 Verwijder de pasbout 2 en
bout 3 voor remklauw 1
Achterwiel uitbouwen
1
32
20k41bkn3.book Seite 29 Mittwoch, 26. Mai 2004 4:35 16

30
Service en onderhoud
2

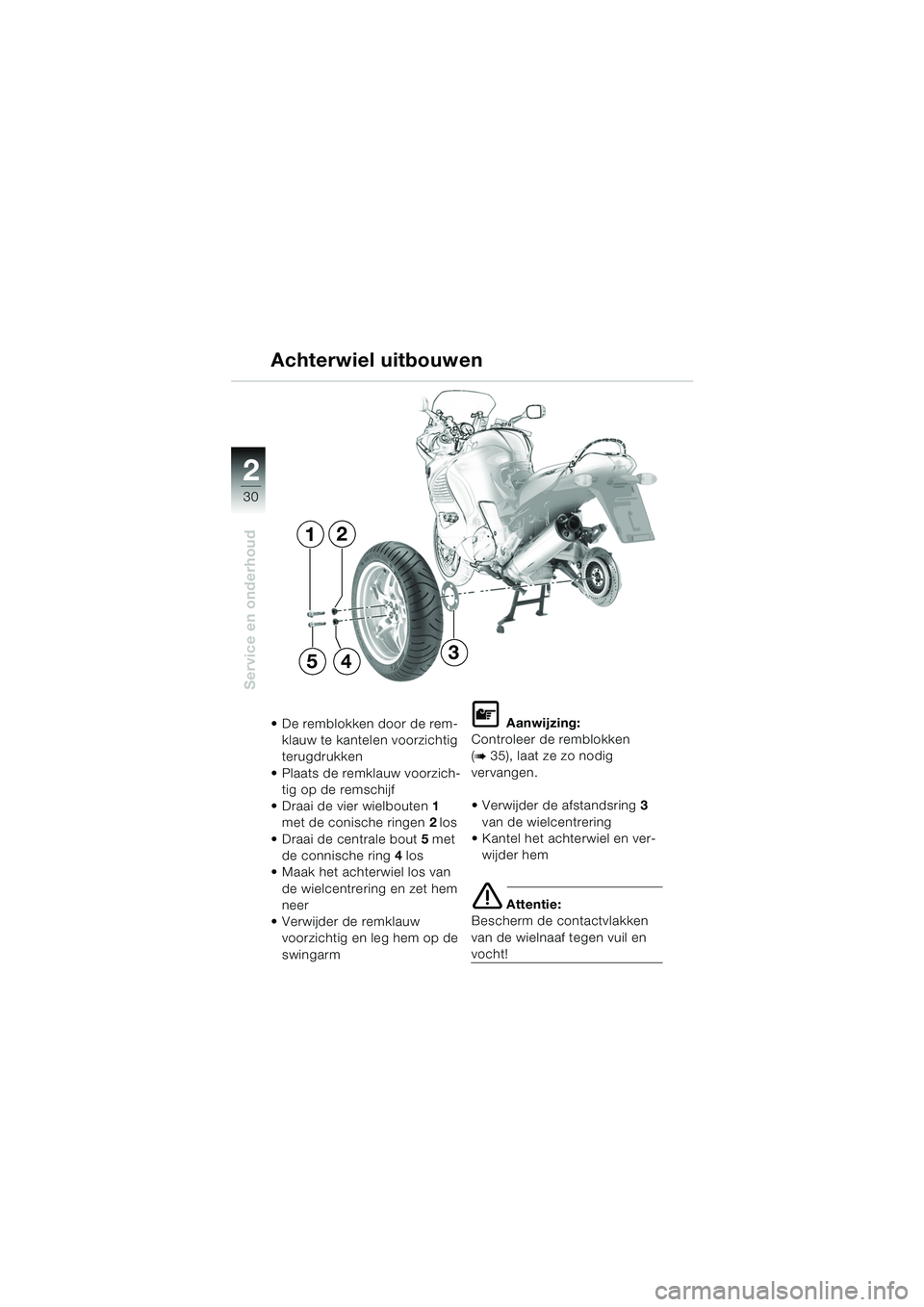

Achterwiel uitbouwen
 De remblokken door de rem-klauw te kantelen voorzichtig
terugdrukken
 Plaats de remklauw voorzich- tig op de remschijf
 Draai de vier wielbouten 1
met de conische ringen 2 los
 Draai de centrale bout 5 met
de connische ring 4 los
 Maak het achterwiel los van
de wielcentrering en zet hem
neer
 Verwijder de remklauw voorzichtig en leg hem op de
swingarmL Aanwijzing:
Controleer de remblokken
(
b 35), laat ze zo nodig
vervangen.
 Verwijder de afstandsring 3
van de wielcentrering
 Kantel het achterwiel en ver-
wijder hem
e Attentie:
Bescherm de contactvlakken
van de wielnaaf tegen vuil en
vocht!
1
5
2
43
