FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

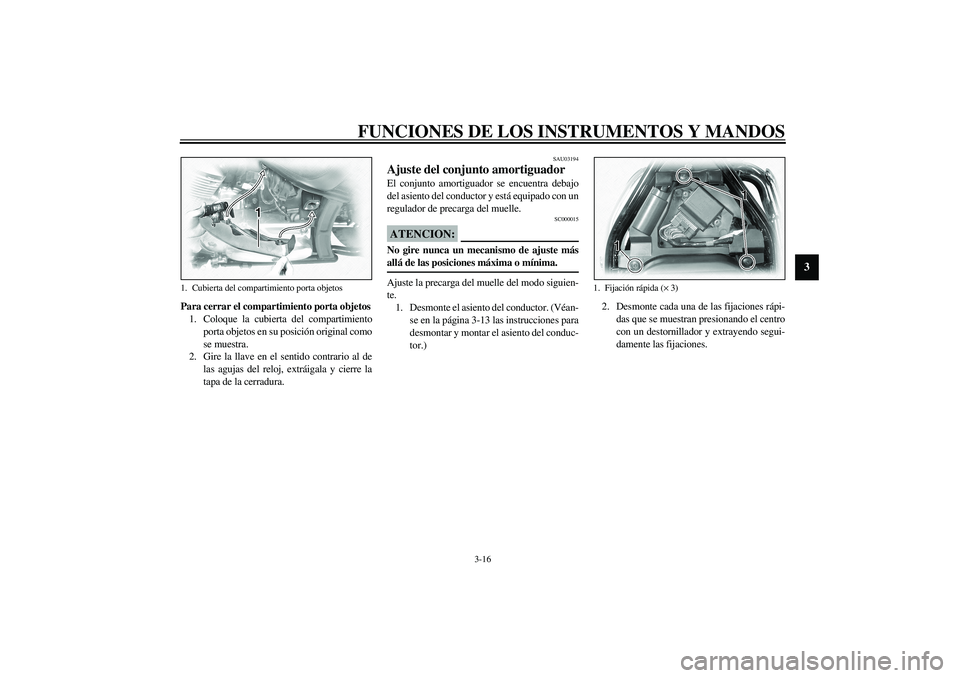

Para cerrar el compartimiento porta objetos
1. Coloque la cubierta del compartimiento
porta objetos en su posición original como
se muestra.
2. Gire la llave en el sentido contrario al de
las agujas del reloj, extráigala y cierre la
tapa de la cerradura.
SAU03194
Ajuste del conjunto amortiguador El conjunto amortiguador se encuentra debajo
del asiento del conductor y está equipado con un
regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _Ajuste la precarga del muelle del modo siguien-
te.
1. Desmonte el asiento del conductor. (Véan-
se en la página 3-13 las instrucciones para
desmontar y montar el asiento del conduc-
tor.)2. Desmonte cada una de las fijaciones rápi-
das que se muestran presionando el centro
con un destornillador y extrayendo segui-
damente las fijaciones.
1. Cubierta del compartimiento porta objetos
1. Fijación rápida (× 3)
U5KSS4.book Page 16 Thursday, September 12, 2002 2:57 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3

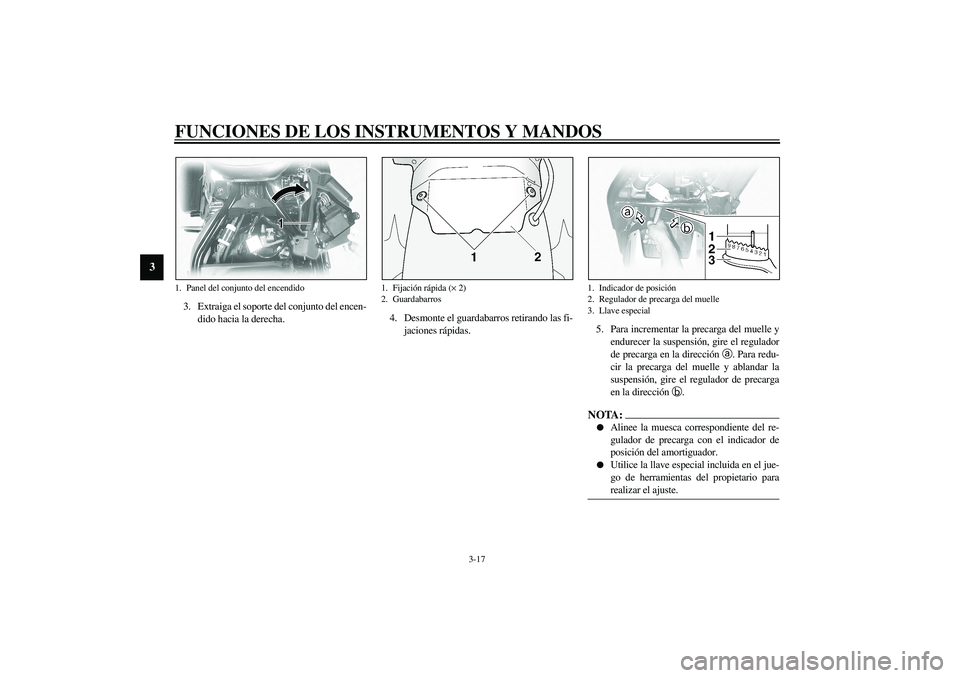

3. Extraiga el soporte del conjunto del encen-
dido hacia la derecha.4. Desmonte el guardabarros retirando las fi-
jaciones rápidas.5. Para incrementar la precarga del muelle y
endurecer la suspensión, gire el regulador
de precarga en la dirección
a. Para redu-
cir la precarga del muelle y ablandar la
suspensión, gire el regulador de precarga
en la dirección
b.
NOTA:_

Alinee la muesca correspondiente del re-
gulador de precarga con el indicador de
posición del amortiguador.


Utilice la llave especial incluida en el jue-
go de herramientas del propietario para
realizar el ajuste.
_
1. Panel del conjunto del encendido
1. Fijación rápida (× 2)
2. Guardabarros
1. Indicador de posición
2. Regulador de precarga del muelle
3. Llave especial
U5KSS4.book Page 17 Thursday, September 12, 2002 2:57 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
CI-10S6. Monte el guardabarros y el soporte del
conjunto del encendido con las fijaciones
rápidas.NOTA:_ Para montar una fijación rápida, empuje el pasa-
dor hacia atrás de modo que sobresalga de la ca-
beza de la fijación; seguidamente introduzca
ésta y empuje el pasador hasta que quede nivela-
do con la cabeza de la fijación. _7. Monte el asiento del conductor.
SAU00315
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a
alta presión. Para manipular correctamente
el amortiguador, primero lea y entienda la
información siguiente. El fabricante declina
toda responsabilidad por los daños materia-
les o personales que puedan derivarse de una
manipulación incorrecta.

No manipule ni trate de abrir el cilindro
neumático.


No someta el amortiguador a una llama
abierta u otras fuentes de calor, ya que
de lo contrario puede explotar debido a
un exceso de la presión del gas.


No deforme ni dañe de ninguna manera
el cilindro neumático, ya que puede re-
ducirse el rendimiento del amortigua-
dor.


Encargue siempre a un concesionario
Yamaha el mantenimiento del amorti-
guador.
_
SAU01172
Soportes de la correa del equipaje En cada estribo del pasajero hay un soporte de la
correa del equipaje.

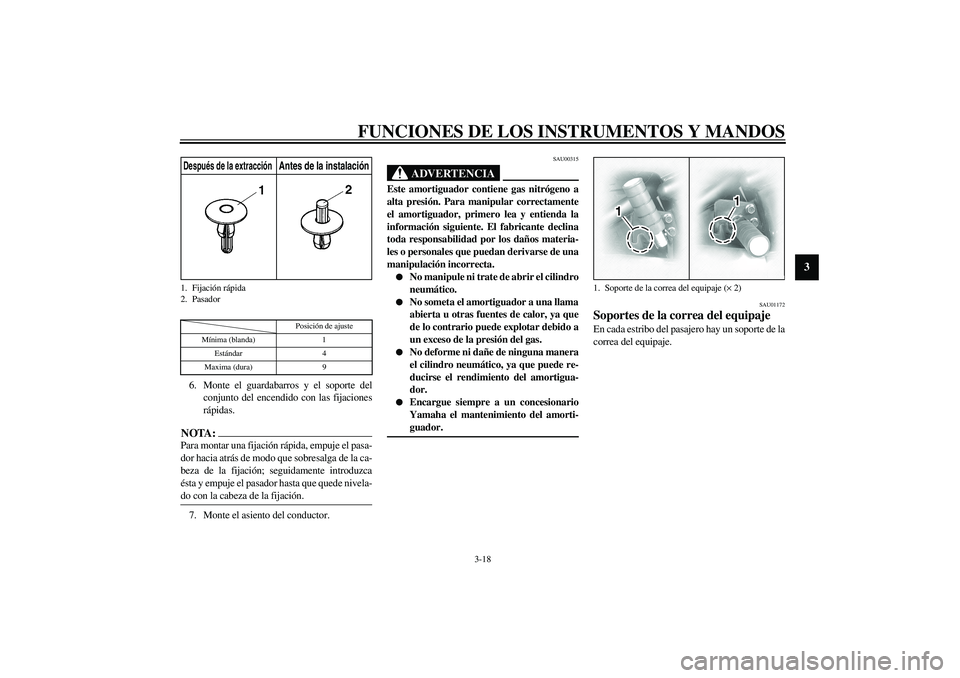

1. Fijación rápida
2. Pasador
Posición de ajuste
Mínima (blanda) 1
Estándar 4
Maxima (dura) 9
Después de la extracción
Antes de la instalación
1. Soporte de la correa del equipaje (× 2)
U5KSS4.book Page 18 Thursday, September 12, 2002 2:57 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU00330

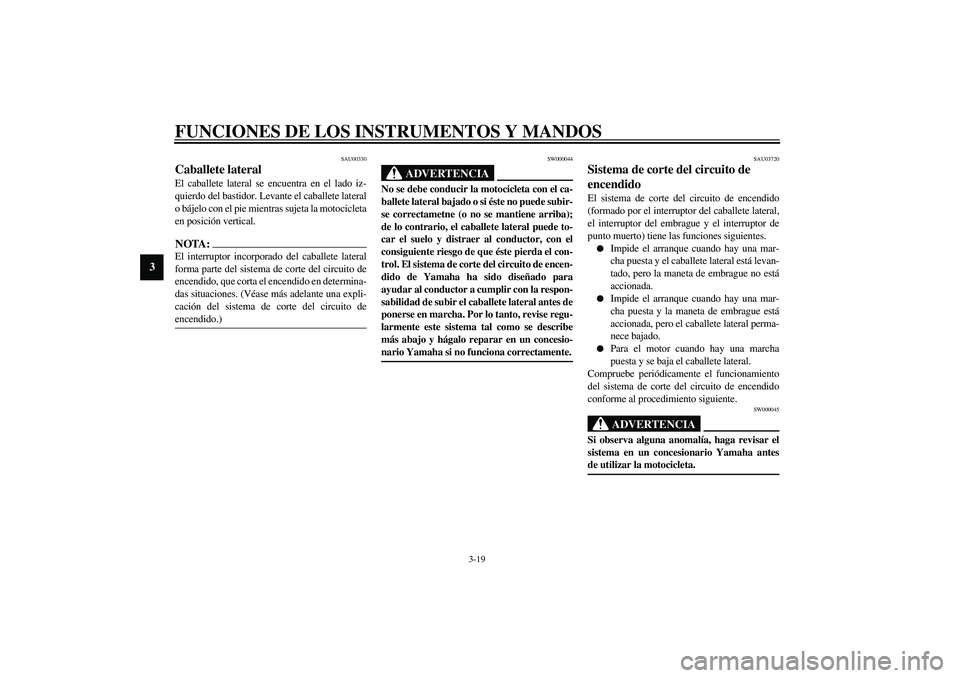

Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
SW000044
ADVERTENCIA
_ No se debe conducir la motocicleta con el ca-
ballete lateral bajado o si éste no puede subir-
se correctametne (o no se mantiene arriba);
de lo contrario, el caballete lateral puede to-
car el suelo y distraer al conductor, con el
consiguiente riesgo de que éste pierda el con-
trol. El sistema de corte del circuito de encen-
dido de Yamaha ha sido diseñado para
ayudar al conductor a cumplir con la respon-
sabilidad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise regu-
larmente este sistema tal como se describe
más abajo y hágalo reparar en un concesio-
nario Yamaha si no funciona correctamente._
SAU03720
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendido
(formado por el interruptor del caballete lateral,
el interruptor del embrague y el interruptor de
punto muerto) tiene las funciones siguientes.

Impide el arranque cuando hay una mar-
cha puesta y el caballete lateral está levan-
tado, pero la maneta de embrague no está
accionada.


Impide el arranque cuando hay una mar-
cha puesta y la maneta de embrague está
accionada, pero el caballete lateral perma-
nece bajado.


Para el motor cuando hay una marcha
puesta y se baja el caballete lateral.
Compruebe periódicamente el funcionamiento
del sistema de corte del circuito de encendido
conforme al procedimiento siguiente.
SW000045
ADVERTENCIA
_ Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes
de utilizar la motocicleta. _
U5KSS4.book Page 19 Thursday, September 12, 2002 2:57 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3

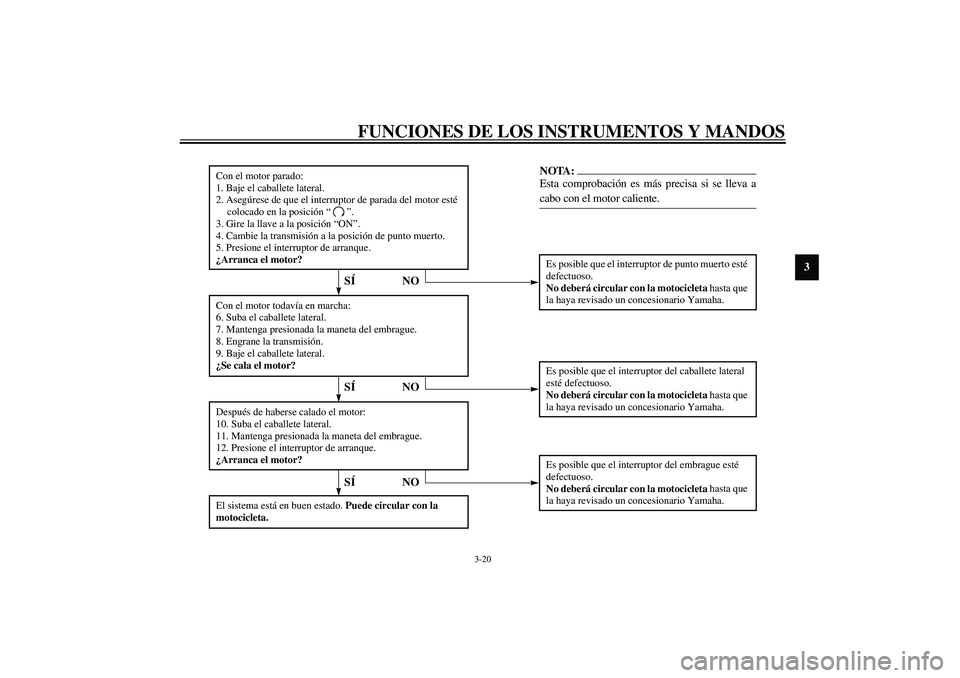

CD-01S
Con el motor parado:
1. Baje el caballete lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga presionada la maneta del embrague.
8. Engrane la transmisión.
9. Baje el caballete lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el caballete lateral.
11. Mantenga presionada la maneta del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a
cabo con el motor caliente.
SÍSÍNO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍNO
U5KSS4.book Page 20 Thursday, September 12, 2002 2:57 PM

U5KSS4.book Page 21 Thursday, September 12, 2002 2:57 PM

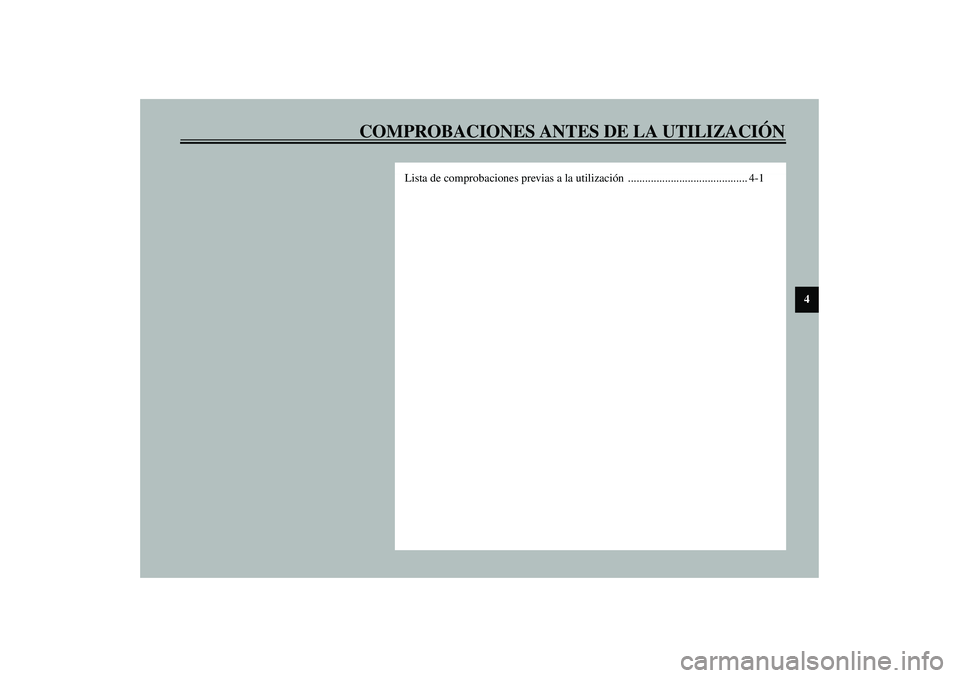

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Lista de comprobaciones previas a la utilización .......................................... 4-1
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM

4-1
4
SAU01114

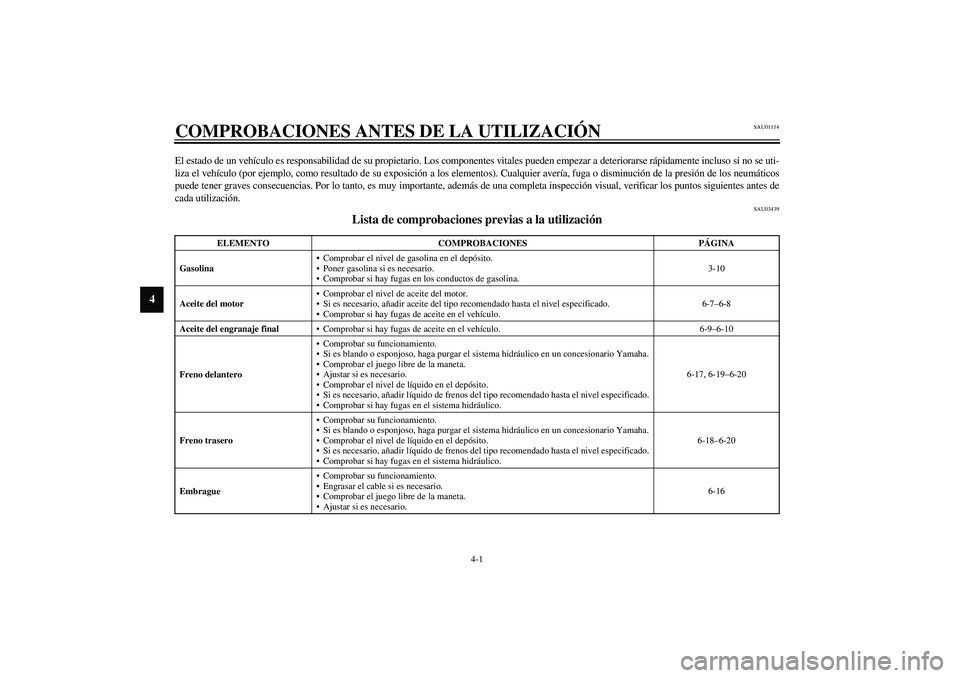

4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar el nivel de gasolina en el depósito.
Poner gasolina si es necesario.
Comprobar si hay fugas en los conductos de gasolina.3-10
Aceite del motorComprobar el nivel de aceite del motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas de aceite en el vehículo.6-7–6-8
Aceite del engranaje finalComprobar si hay fugas de aceite en el vehículo. 6-9–6-10
Freno delanteroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el juego libre de la maneta.
Ajustar si es necesario.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-17, 6-19–6-20
Freno traseroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-18–6-20
EmbragueComprobar su funcionamiento.
Engrasar el cable si es necesario.
Comprobar el juego libre de la maneta.
Ajustar si es necesario.6-16
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM
