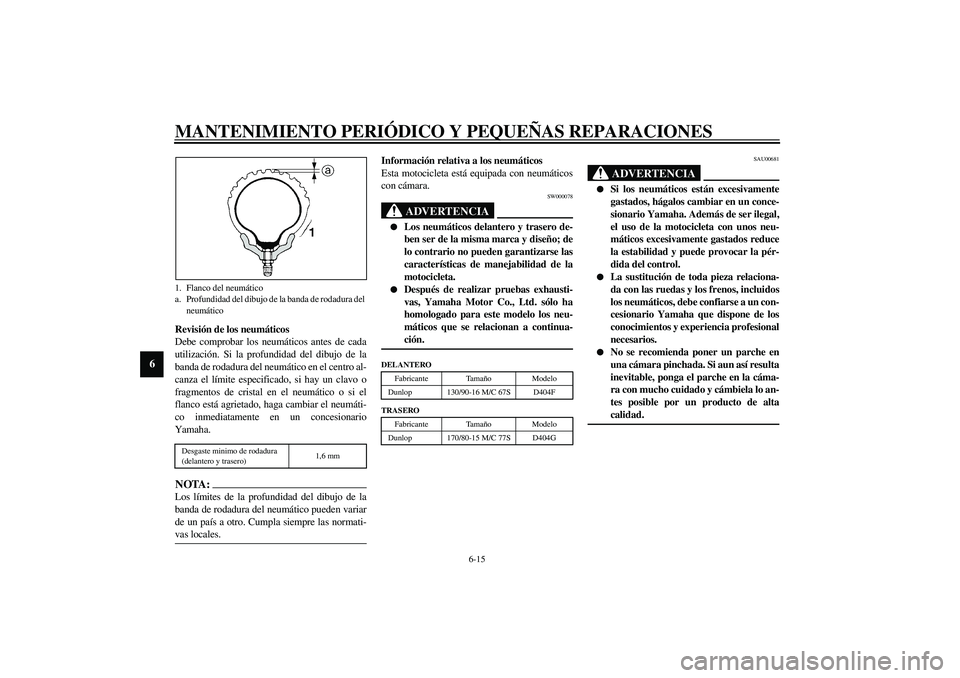

Page 64 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales. _
Información relativa a los neumáticos
Esta motocicleta está equipada con neumáticos
con cámara.
SW000078
ADVERTENCIA
_
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
_CE-10SSAU00681
ADVERTENCIA
_
Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
No se recomienda poner un parche en
una cámara pinchada. Si aun así resulta
inevitable, ponga el parche en la cáma-
ra con mucho cuidado y cámbiela lo an-
tes posible por un producto de alta
calidad.
_
1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
DELANTERO
Fabricante TamañoModelo
Dunlop 130/90-16 M/C 67S D404F
TRASERO
Fabricante TamañoModelo
Dunlop 170/80-15 M/C 77S D404G
U5KSS4.book Page 15 Thursday, September 12, 2002 2:57 PM

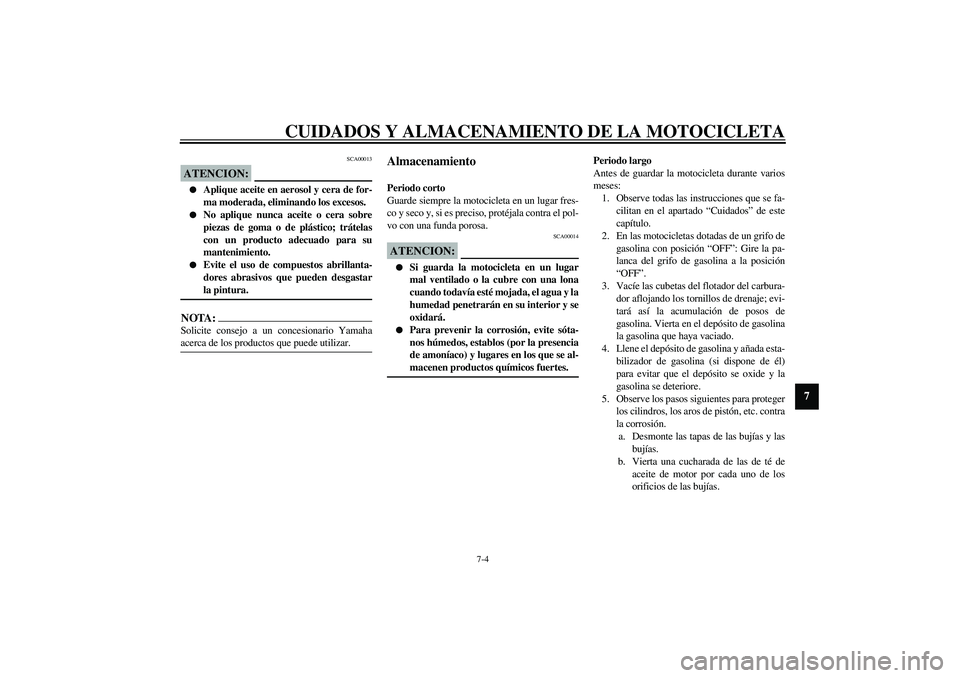

Page 87 of 102
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
SCA00013
ATENCION:_
Aplique aceite en aerosol y cera de for-
ma moderada, eliminando los excesos.
No aplique nunca aceite o cera sobre
piezas de goma o de plástico; trátelas
con un producto adecuado para su
mantenimiento.
Evite el uso de compuestos abrillanta-
dores abrasivos que pueden desgastar
la pintura.
_NOTA:_ Solicite consejo a un concesionario Yamaha
acerca de los productos que puede utilizar. _
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar fres-
co y seco y, si es preciso, protéjala contra el pol-
vo con una funda porosa.
SCA00014
ATENCION:_
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una lona
cuando todavía esté mojada, el agua y la
humedad penetrarán en su interior y se
oxidará.
Para prevenir la corrosión, evite sóta-
nos húmedos, establos (por la presencia
de amoníaco) y lugares en los que se al-
macenen productos químicos fuertes.
_
Periodo largo
Antes de guardar la motocicleta durante varios
meses:
1. Observe todas las instrucciones que se fa-
cilitan en el apartado “Cuidados” de este
capítulo.
2. En las motocicletas dotadas de un grifo de
gasolina con posición “OFF”: Gire la pa-
lanca del grifo de gasolina a la posición
“OFF”.
3. Vacíe las cubetas del flotador del carbura-
dor aflojando los tornillos de drenaje; evi-
tará así la acumulación de posos de
gasolina. Vierta en el depósito de gasolina
la gasolina que haya vaciado.
4. Llene el depósito de gasolina y añada esta-
bilizador de gasolina (si dispone de él)
para evitar que el depósito se oxide y la
gasolina se deteriore.
5. Observe los pasos siguientes para proteger
los cilindros, los aros de pistón, etc. contra
la corrosión.
a. Desmonte las tapas de las bujías y las
bujías.
b. Vierta una cucharada de las de té de
aceite de motor por cada uno de los
orificios de las bujías.
U5KSS4.book Page 4 Thursday, September 12, 2002 2:57 PM

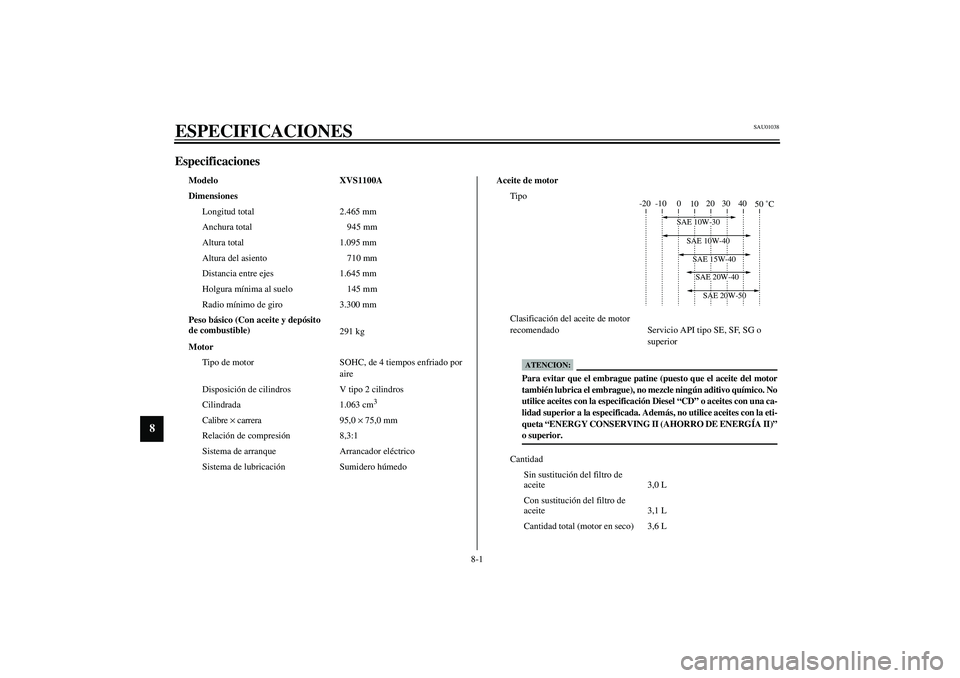

Page 90 of 102
8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo XVS1100A
Dimensiones
Longitud total 2.465 mm
Anchura total 945 mm
Altura total 1.095 mm
Altura del asiento 710 mm
Distancia entre ejes 1.645 mm
Holgura mínima al suelo 145 mm
Radio mínimo de giro 3.300 mm
Peso básico (Con aceite y depósito
de combustible)
291 kg
Motor
Tipo de motor SOHC, de 4 tiempos enfriado por
aire
Disposición de cilindros V tipo 2 cilindros
Cilindrada 1.063 cm
3
Calibre
× carrera 95,0
× 75,0 mm
Relación de compresión8,3:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricaciónSumidero húmedoAceite de motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del filtro de
aceite 3,0 L
Con sustitución del filtro de
aceite 3,1 L
Cantidad total (motor en seco) 3,6 L
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Para evitar que el embrague patine (puesto que el aceite del motor
también lubrica el embrague), no mezcle ningún aditivo químico. No
utilice aceites con la especificación Diesel “CD” o aceites con una ca-
lidad superior a la especificada. Además, no utilice aceites con la eti-
queta “ENERGY CONSERVING II (AHORRO DE ENERGÍA II)”
o superior.
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM

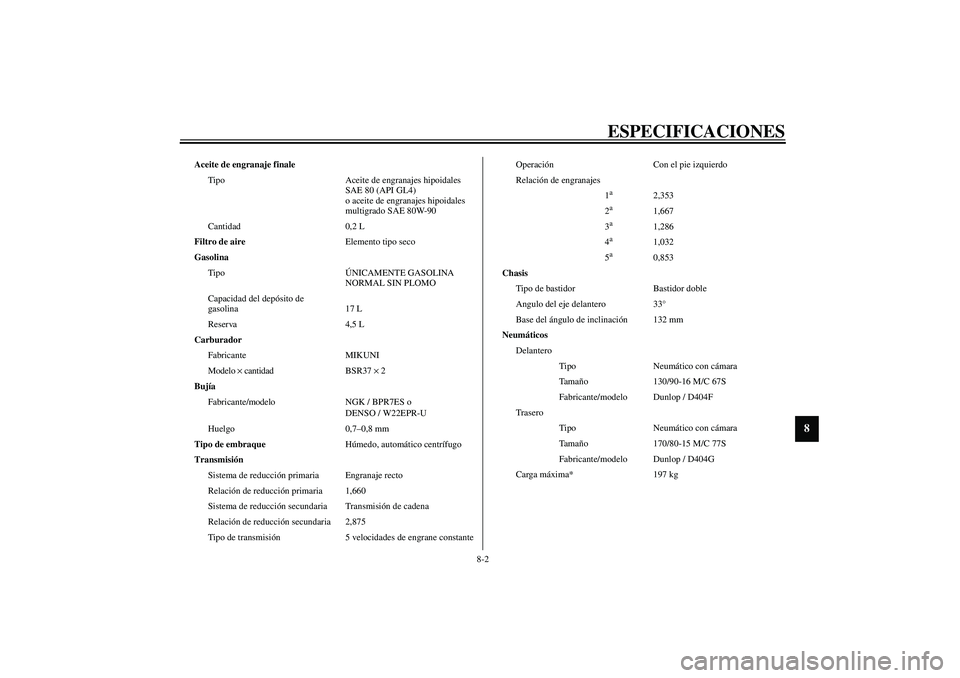

Page 91 of 102
ESPECIFICACIONES
8-2
8
Aceite de engranaje finale
Tipo Aceite de engranajes hipoidales
SAE 80 (API GL4)
o aceite de engranajes hipoidales
multigrado SAE 80W-90
Cantidad 0,2 L
Filtro de aireElemento tipo seco
Gasolina
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de
gasolina 17 L
Reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo × cantidad BSR37 × 2
Bujía
Fabricante/modelo NGK / BPR7ES o
DENSO / W22EPR-U
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,660
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,875
Tipo de transmisión 5 velocidades de engrane constanteOperación Con el pie izquierdo
Relación de engranajes
1
a
2,353
2
a
1,667
3
a
1,286
4
a
1,032
5
a
0,853
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 33°
Base del ángulo de inclinación 132 mm
Neumáticos
Delantero
Tipo Neumático con cámara
Ta m año 130/90-16 M/C 67S
Fabricante/modelo Dunlop / D404F
Trasero
Tipo Neumático con cámara
Ta m año 170/80-15 M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máxima* 197 kg
