2003 YAMAHA XVS1100A Manuale de Empleo (in Spanish)

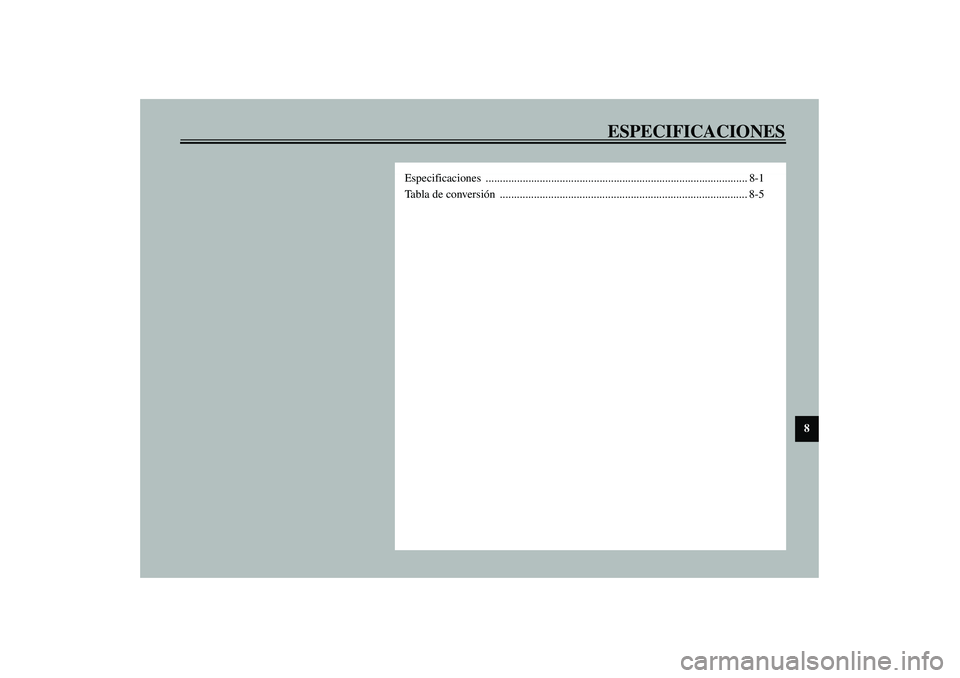

ESPECIFICACIONES
8
Especificaciones ............................................................................................ 8-1
Tabla de conversión ....................................................................................... 8-5
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo XVS1100A
Dimensiones
Longitud total 2.465 mm
Anchura total 945 mm
Altura total 1.095 mm
Altura del asiento 710 mm
Distancia entre ejes 1.645 mm
Holgura mínima al suelo 145 mm
Radio mínimo de giro 3.300 mm
Peso básico (Con aceite y depósito
de combustible)
291 kg
Motor
Tipo de motor SOHC, de 4 tiempos enfriado por
aire
Disposición de cilindros V tipo 2 cilindros
Cilindrada 1.063 cm
3
Calibre
× carrera 95,0
× 75,0 mm
Relación de compresión8,3:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricaciónSumidero húmedoAceite de motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del filtro de
aceite 3,0 L
Con sustitución del filtro de
aceite 3,1 L
Cantidad total (motor en seco) 3,6 L
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Para evitar que el embrague patine (puesto que el aceite del motor
también lubrica el embrague), no mezcle ningún aditivo químico. No
utilice aceites con la especificación Diesel “CD” o aceites con una ca-
lidad superior a la especificada. Además, no utilice aceites con la eti-
queta “ENERGY CONSERVING II (AHORRO DE ENERGÍA II)”
o superior.
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM

ESPECIFICACIONES
8-2
8
Aceite de engranaje finale
Tipo Aceite de engranajes hipoidales
SAE 80 (API GL4)
o aceite de engranajes hipoidales
multigrado SAE 80W-90
Cantidad 0,2 L
Filtro de aireElemento tipo seco
Gasolina
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de
gasolina 17 L
Reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo × cantidad BSR37 × 2
Bujía
Fabricante/modelo NGK / BPR7ES o
DENSO / W22EPR-U
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,660
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,875
Tipo de transmisión 5 velocidades de engrane constanteOperación Con el pie izquierdo
Relación de engranajes
1
a
2,353
2
a
1,667
3
a
1,286
4
a
1,032
5
a
0,853
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 33°
Base del ángulo de inclinación 132 mm
Neumáticos
Delantero
Tipo Neumático con cámara
Ta m año 130/90-16 M/C 67S
Fabricante/modelo Dunlop / D404F
Trasero
Tipo Neumático con cámara
Ta m año 170/80-15 M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máxima* 197 kg
U5KSS4.book Page 2 Thursday, September 12, 2002 2:57 PM

ESPECIFICACIONES

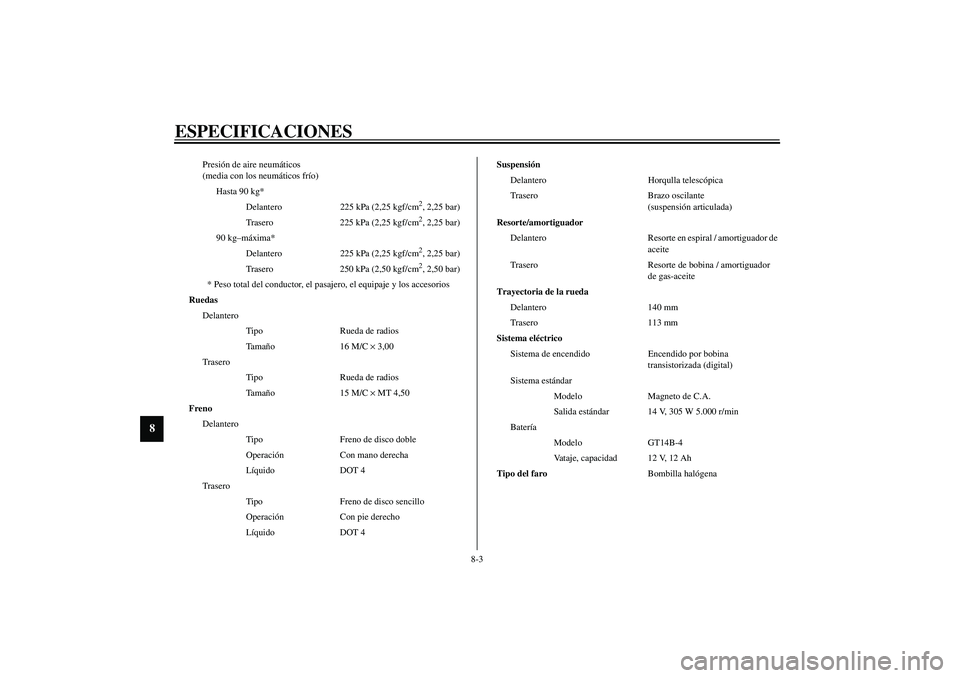

8-3
8
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kgf/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Rueda de radios
Ta m año16 M/C × 3,00
Trasero
Tipo Rueda de radios
Ta m año15 M/C × MT 4,50
Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
(suspensión articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte de bobina / amortiguador
de gas-aceite
Trayectoria de la rueda
Delantero 140 mm
Trasero 113 mm
Sistema eléctrico
Sistema de encendido Encendido por bobina
transistorizada (digital)
Sistema estándar
Modelo Magneto de C.A.
Salida estándar 14 V, 305 W 5.000 r/min
Batería
Modelo GT14B-4
Vataje, capacidad 12 V, 12 Ah
Tipo del faroBombilla halógena
U5KSS4.book Page 3 Thursday, September 12, 2002 2:57 PM

ESPECIFICACIONES
8-4
8
Vataje de bombilla ×
cantidad
Faro 12 V, 60/55 W × 1
Luz de posición12 V, 4 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 1
Luz de intermitencia 12 V, 21 W × 4
Luz de la instrumentación 14 V, 1,4 W × 2
Luz de aviso del nivel de aceite 12 V, 1,7 W × 1
Luz indicadora de punto muerto 12 V, 1,7 W × 1
Luz indicadora de intermitencia 12 V, 1,7 W × 1
Luz de aviso de avería del motor 12 V, 1,7 W × 1
Testigo de luces de carretera 12 V, 1,7 W × 1
Fusibles
Fusible principal 30 A
Fusible del sistema de
intermitencia 10 A
Fusible del cuentakilómetros y
del sistema inmovilizador
(fusible de repuesto) 10 A
Fusible del encendido 10 A
Fusible del faro 15 A
Fusible del calentador del
carburador 15 A
Fusible del conjunto del
encendido 5 A
Fusible de los intermitentes,
piloto trasero y luces de
emergencia 10 A
U5KSS4.book Page 4 Thursday, September 12, 2002 2:57 PM

ESPECIFICACIONES

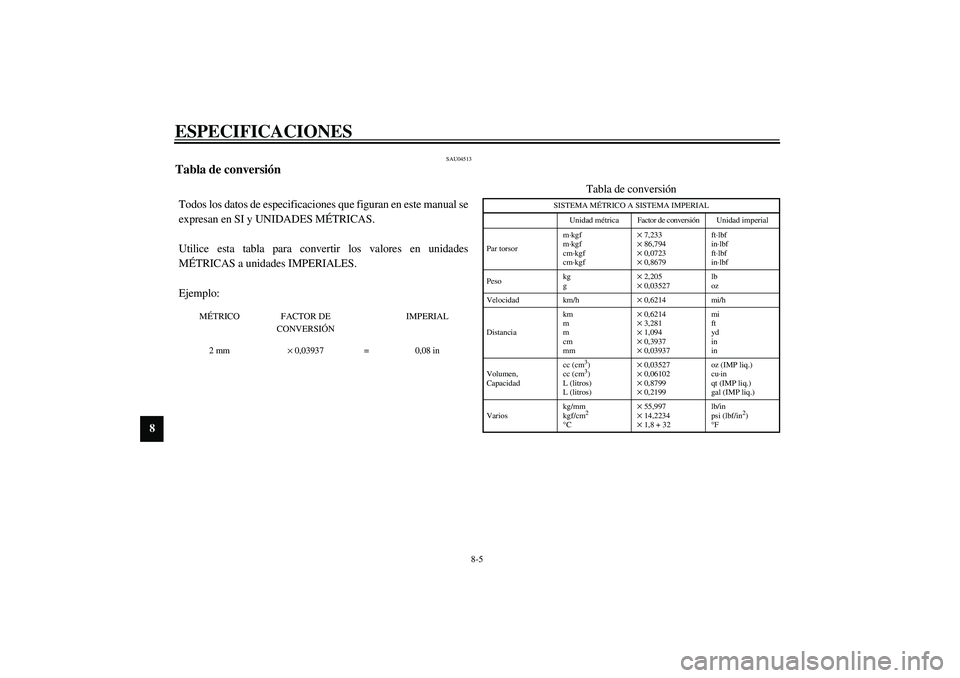

8-5
8
SAU04513
Tabla de conversión CS-04STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
U5KSS4.book Page 5 Thursday, September 12, 2002 2:57 PM

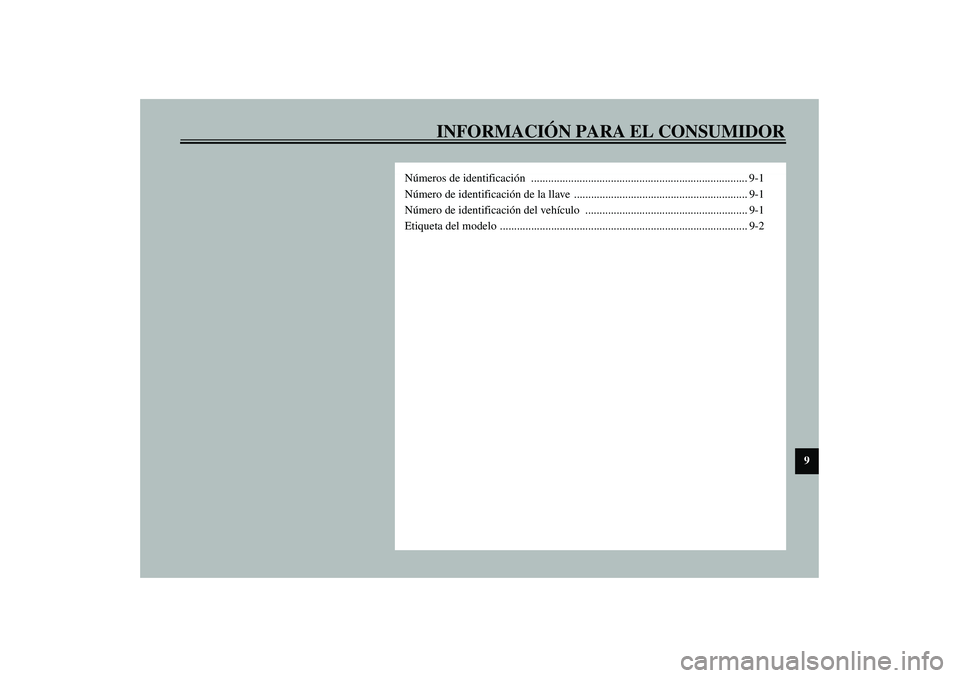

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
U5KSS4.book Page 1 Thursday, September 12, 2002 2:57 PM

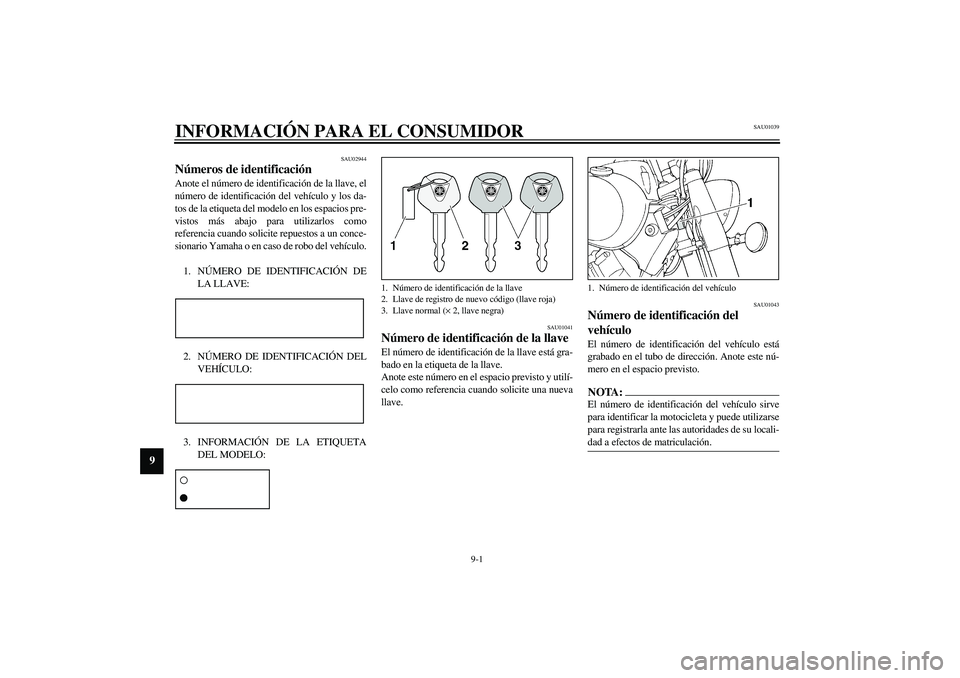

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llave normal (× 2, llave negra)
1. Número de identificación del vehículo
