2003 YAMAHA XVS1100A Manual de utilização (in Portuguese)

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
Punho do aceleradorVerifique se apresenta um funcionamento regular.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que faça o ajuste da folga
do cabo e que lubrifique o cabo e o compartimento do punho.6-13
Cabos de controloVerifique se apresenta um funcionamento regular.
Lubrifique se necessário.6-21
Rodas e pneusVerifique se apresentam danos.
Verifique a profundidade do piso e o estado dos pneus.
Verifique a pressão do ar.
Corrija se necessário.6-13–6-16
Pedais do travão e de
mudança de velocidadesVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação do pedal.6-21
Alavancas do travão e da
embraiagemVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação da alavanca.6-22
Descanso lateralVerifique se apresenta um funcionamento regular.
Se necessário, lubrifique o pivô.6-22
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptoresVerifique o respectivo funcionamento.
Corrija se necessário.—
Interruptor do descanso
lateralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-19 ELEMENTO VERIFICAÇÓES PÁGINA
U5KSP4.book Page 2 Thursday, October 17, 2002 4:34 PM

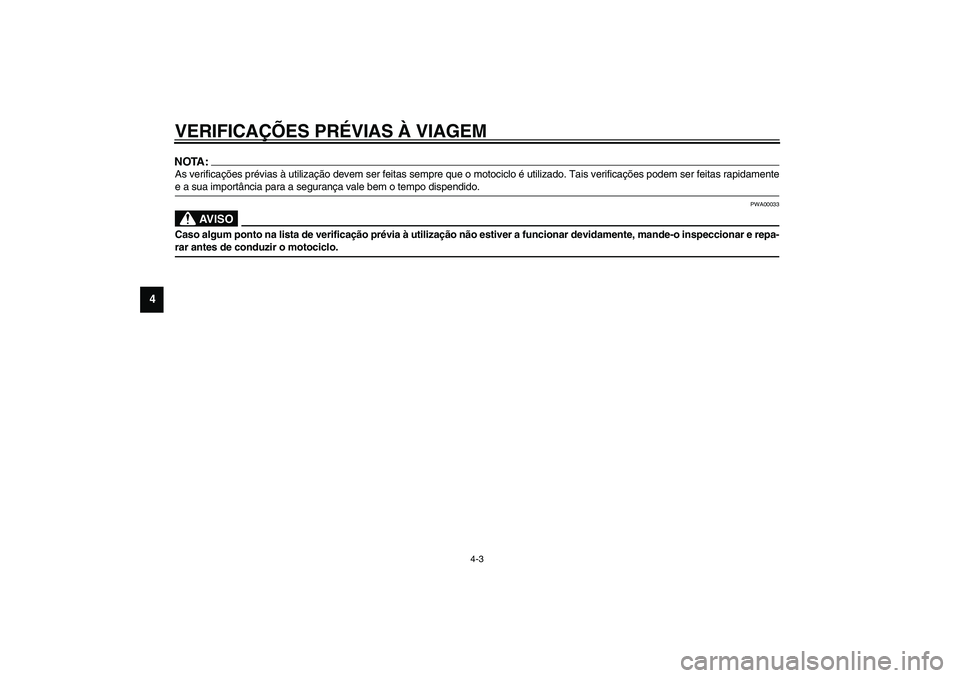

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
4
NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _
PWA00033
AV I S O
_ Caso algum ponto na lista de verificação prévia à utilização não estiver a funcionar devidamente, mande-o inspeccionar e repa-
rar antes de conduzir o motociclo. _U5KSP4.book Page 3 Thursday, October 17, 2002 4:34 PM

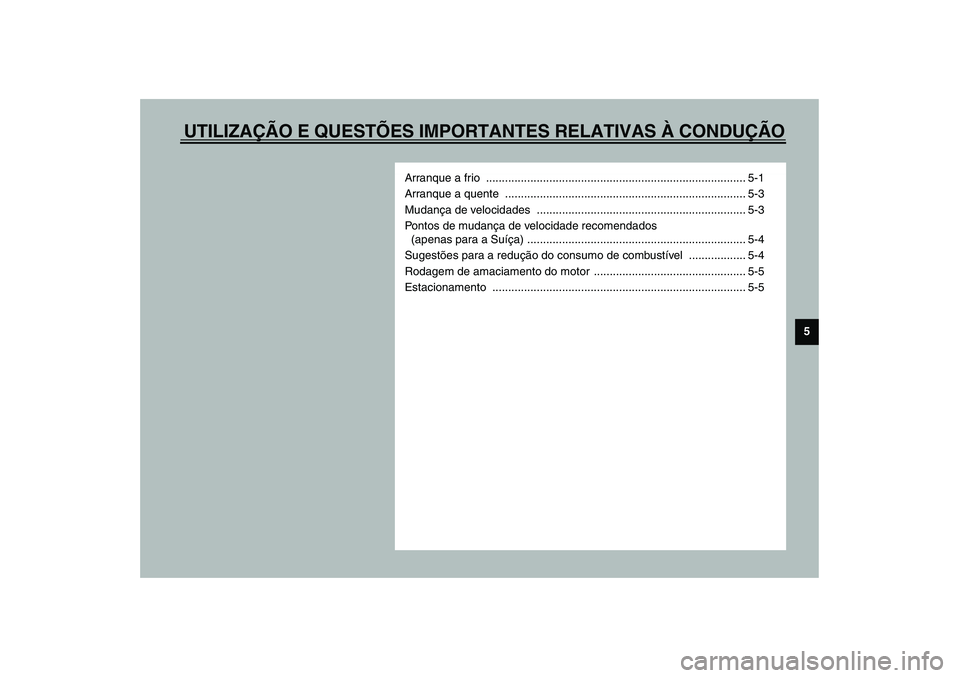

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5
Arranque a frio .................................................................................. 5-1
Arranque a quente ............................................................................ 5-3
Mudança de velocidades .................................................................. 5-3
Pontos de mudança de velocidade recomendados
(apenas para a Suíça) ..................................................................... 5-4
Sugestões para a redução do consumo de combustível .................. 5-4
Rodagem de amaciamento do motor ................................................ 5-5
Estacionamento ................................................................................ 5-5
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM

5-1
5
PAU00372

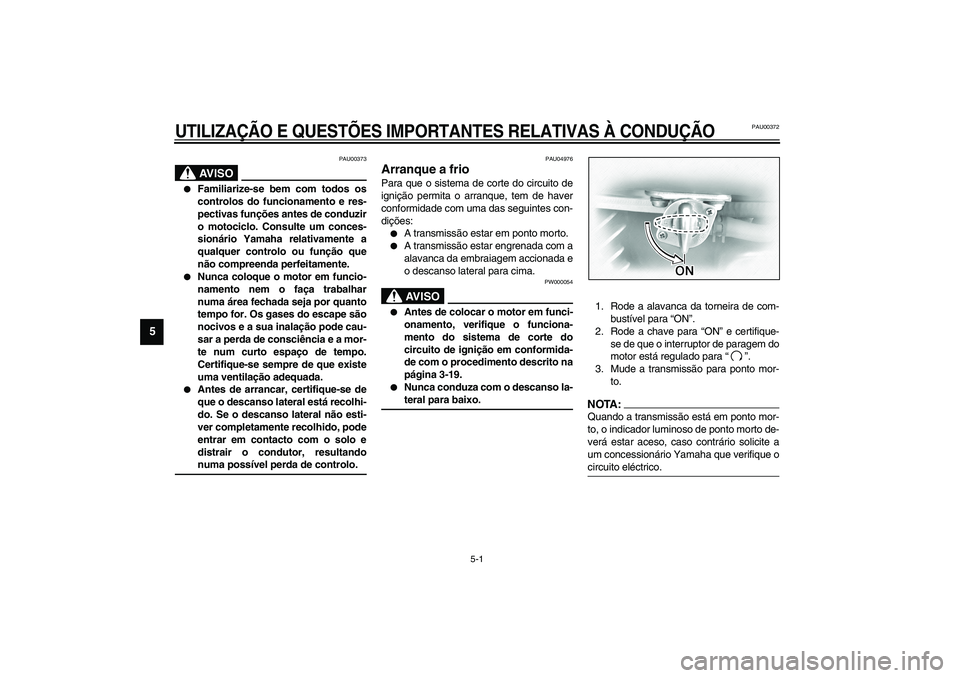

5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
_

Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.


Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
_
PAU04976
Arranque a frio Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão estar em ponto morto.


A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PW000054
AV I S O
_

Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-19.


Nunca conduza com o descanso la-
teral para baixo.
_
1. Rode a alavanca da torneira de com-
bustível para “ON”.
2. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “”.
3. Mude a transmissão para ponto mor-
to.NOTA:_ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. _
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM

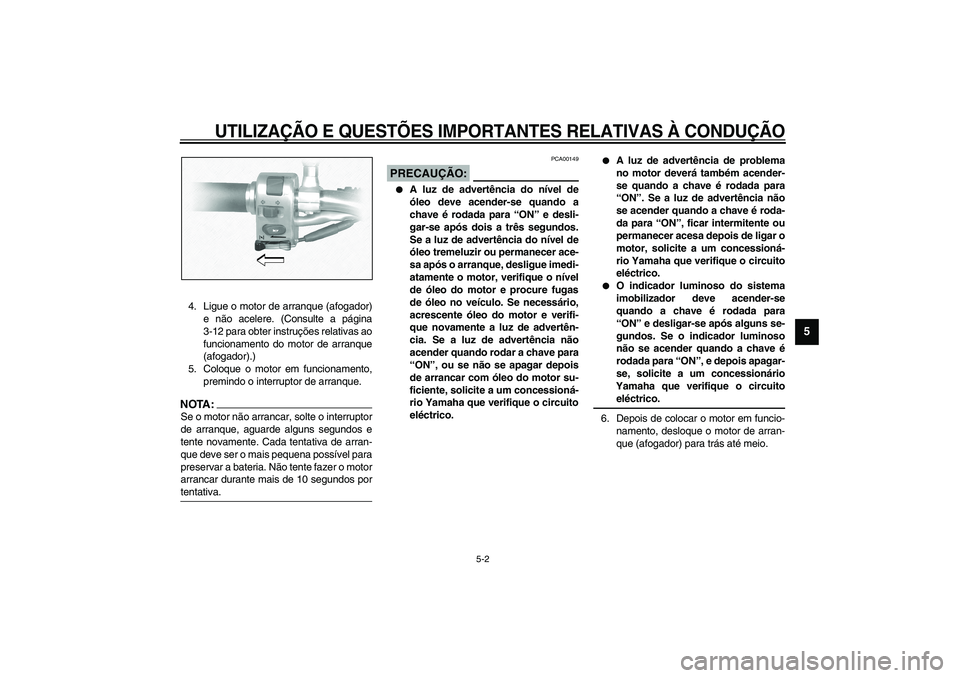

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
4. Ligue o motor de arranque (afogador)
e não acelere. (Consulte a página
3-12 para obter instruções relativas ao
funcionamento do motor de arranque
(afogador).)
5. Coloque o motor em funcionamento,
premindo o interruptor de arranque.NOTA:_ Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. _
PCA00149
PRECAUÇÃO:_

A luz de advertência do nível de
óleo deve acender-se quando a
chave é rodada para “ON” e desli-
gar-se após dois a três segundos.
Se a luz de advertência do nível de
óleo tremeluzir ou permanecer ace-
sa após o arranque, desligue imedi-
atamente o motor, verifique o nível
de óleo do motor e procure fugas
de óleo no veículo. Se necessário,
acrescente óleo do motor e verifi-
que novamente a luz de advertên-
cia. Se a luz de advertência não
acender quando rodar a chave para
“ON”, ou se não se apagar depois
de arrancar com óleo do motor su-
ficiente, solicite a um concessioná-
rio Yamaha que verifique o circuito
eléctrico.


A luz de advertência de problema
no motor deverá também acender-
se quando a chave é rodada para
“ON”. Se a luz de advertência não
se acender quando a chave é roda-
da para “ON”, ficar intermitente ou
permanecer acesa depois de ligar o
motor, solicite a um concessioná-
rio Yamaha que verifique o circuito
eléctrico.


O indicador luminoso do sistema
imobilizador deve acender-se
quando a chave é rodada para
“ON” e desligar-se após alguns se-
gundos. Se o indicador luminoso
não se acender quando a chave é
rodada para “ON”, e depois apagar-
se, solicite a um concessionário
Yamaha que verifique o circuito
eléctrico.
_6. Depois de colocar o motor em funcio-
namento, desloque o motor de arran-
que (afogador) para trás até meio.
U5KSP4.book Page 2 Thursday, October 17, 2002 4:34 PM

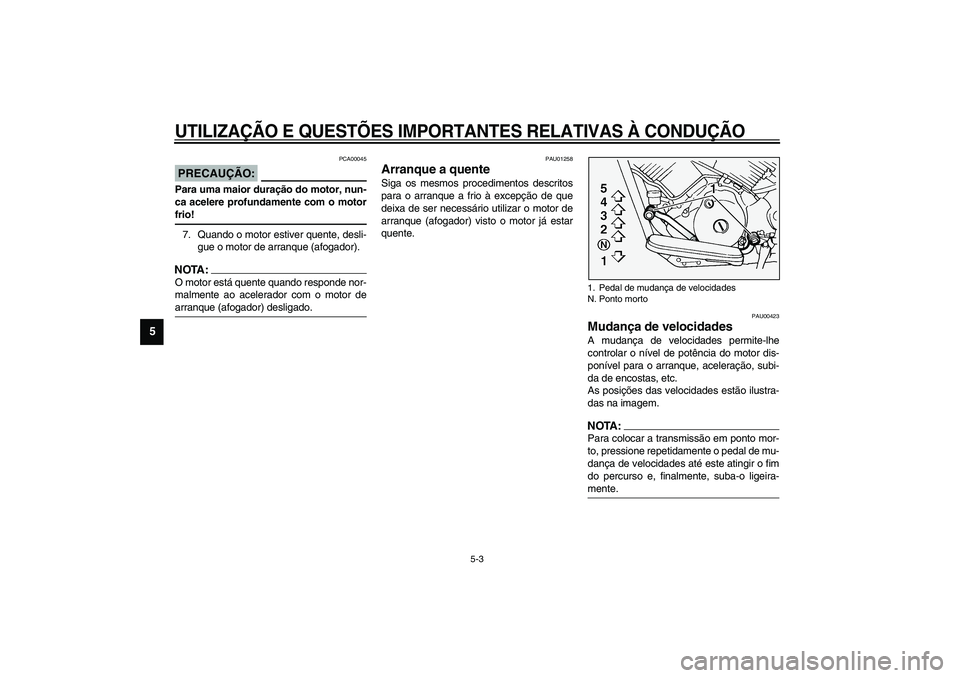

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PCA00045
PRECAUÇÃO:_ Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio! _7. Quando o motor estiver quente, desli-
gue o motor de arranque (afogador).NOTA:_ O motor está quente quando responde nor-
malmente ao acelerador com o motor de
arranque (afogador) desligado. _
PAU01258
Arranque a quente Siga os mesmos procedimentos descritos
para o arranque a frio à excepção de que
deixa de ser necessário utilizar o motor de
arranque (afogador) visto o motor já estar
quente.
PAU00423
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTA:_ Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente. _1. Pedal de mudança de velocidades
N. Ponto morto
U5KSP4.book Page 3 Thursday, October 17, 2002 4:34 PM

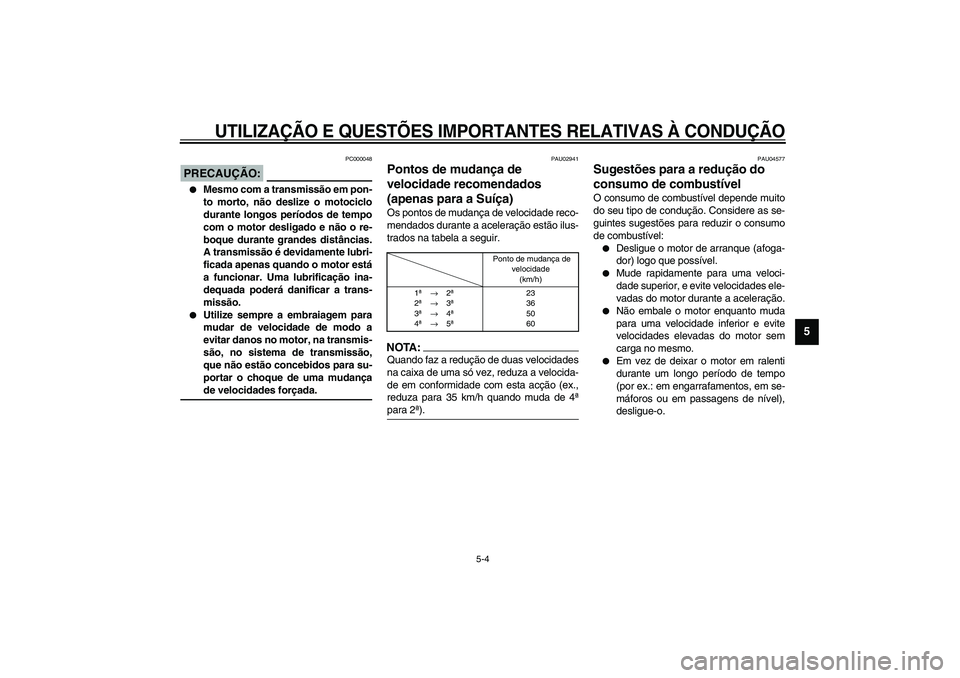

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PC000048
PRECAUÇÃO:_

Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.


Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são, no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidades forçada.
_
PAU02941
Pontos de mudança de
velocidade recomendados
(apenas para a Suíça) Os pontos de mudança de velocidade reco-
mendados durante a aceleração estão ilus-
trados na tabela a seguir.CF-01PNOTA:_ Quando faz a redução de duas velocidades
na caixa de uma só vez, reduza a velocida-
de em conformidade com esta acção (ex.,
reduza para 35 km/h quando muda de 4ª
para 2ª). _
PAU04577
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Desligue o motor de arranque (afoga-
dor) logo que possível.


Mude rapidamente para uma veloci-
dade superior, e evite velocidades ele-
vadas do motor durante a aceleração.


Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.


Em vez de deixar o motor em ralenti
durante um longo período de tempo
(por ex.: em engarrafamentos, em se-
máforos ou em passagens de nível),
desligue-o.
Ponto de mudança de
velocidade
(km/h)
1ª→
2ª
2ª→
3ª
3ª→
4ª
4ª→
5ª23
36
50
60
U5KSP4.book Page 4 Thursday, October 17, 2002 4:34 PM

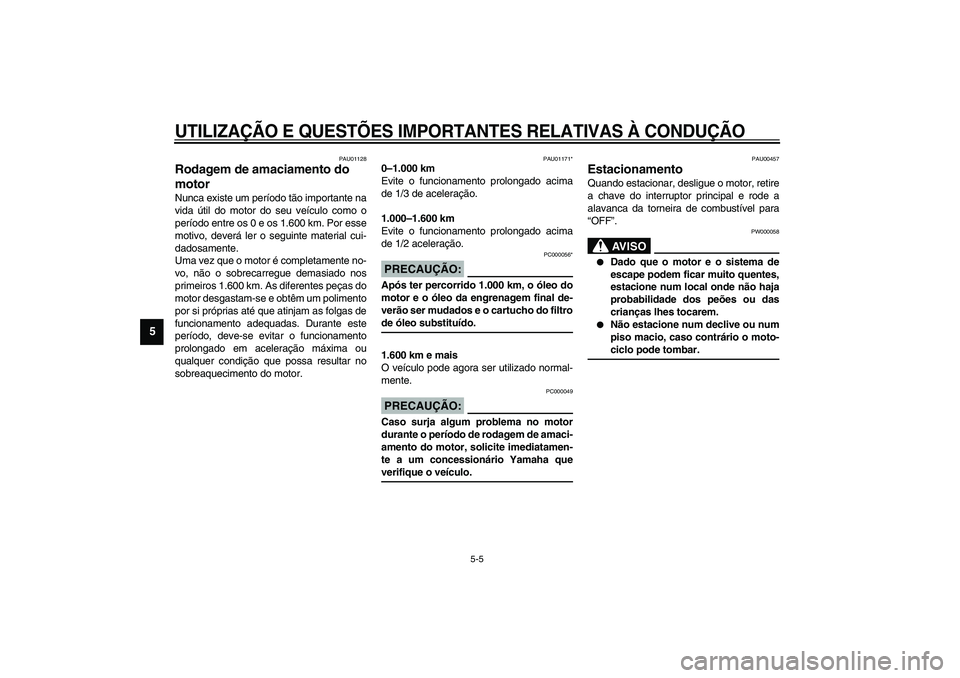

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
PAU01128
Rodagem de amaciamento do
motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1.600 km. Por esse
motivo, deverá ler o seguinte material cui-
dadosamente.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1.600 km. As diferentes peças do
motor desgastam-se e obtêm um polimento
por si próprias até que atinjam as folgas de
funcionamento adequadas. Durante este
período, deve-se evitar o funcionamento
prolongado em aceleração máxima ou
qualquer condição que possa resultar no
sobreaquecimento do motor.
PAU01171*
0–1.000 km
Evite o funcionamento prolongado acima
de 1/3 de aceleração.
1.000–1.600 km
Evite o funcionamento prolongado acima
de 1/2 aceleração.
PC000056*
PRECAUÇÃO:_ Após ter percorrido 1.000 km, o óleo do
motor e o óleo da engrenagem final de-
verão ser mudados e o cartucho do filtro
de óleo substituído. _1.600 km e mais
O veículo pode agora ser utilizado normal-
mente.
PC000049
PRECAUÇÃO:_ Caso surja algum problema no motor
durante o período de rodagem de amaci-
amento do motor, solicite imediatamen-
te a um concessionário Yamaha que
verifique o veículo. _
PAU00457
Estacionamento Quando estacionar, desligue o motor, retire
a chave do interruptor principal e rode a
alavanca da torneira de combustível para
“OFF”.
PW000058
AV I S O
_

Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade dos peões ou das
crianças lhes tocarem.


Não estacione num declive ou num
piso macio, caso contrário o moto-
ciclo pode tombar.
_
U5KSP4.book Page 5 Thursday, October 17, 2002 4:34 PM
