2003 YAMAHA XVS1100A Manual de utilização (in Portuguese)

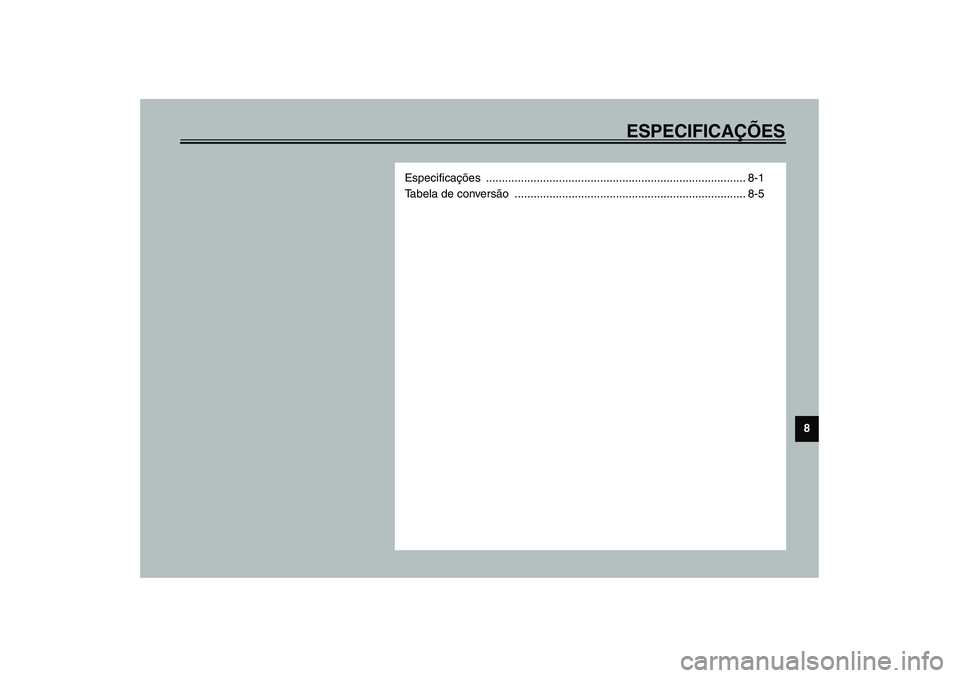

ESPECIFICAÇÕES
8
Especificações .................................................................................. 8-1
Tabela de conversão ......................................................................... 8-5
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM

8-1
8
PAU01038

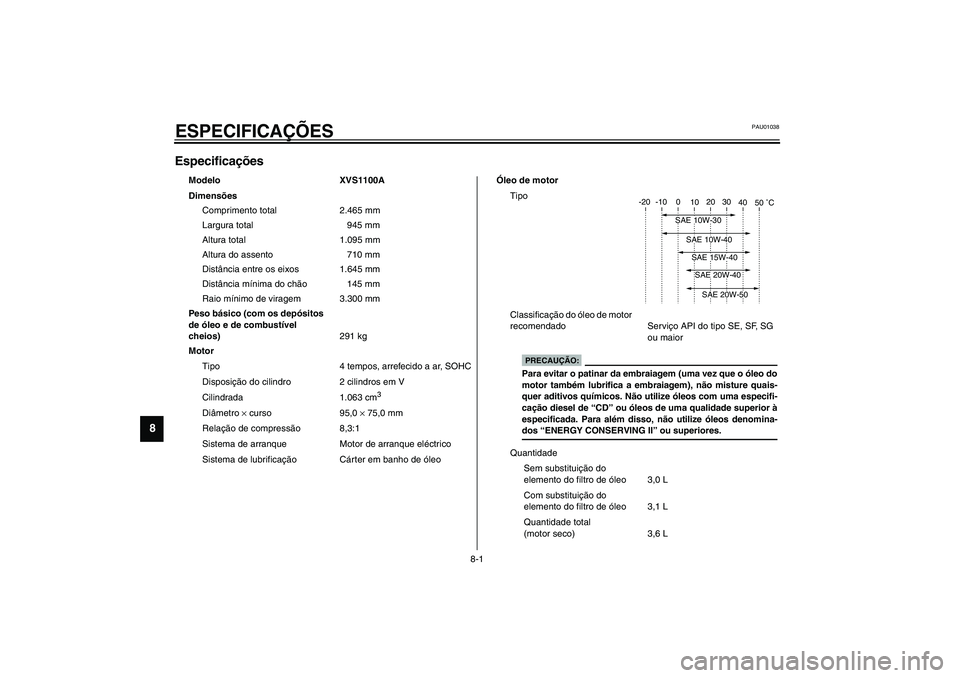

8-ESPECIFICAÇÕESEspecificações CS-01P
Modelo XVS1100A
Dimensões
Comprimento total 2.465 mm
Largura total 945 mm
Altura total 1.095 mm
Altura do assento 710 mm
Distância entre os eixos 1.645 mm
Distância mínima do chão 145 mm
Raio mínimo de viragem 3.300 mm
Peso básico (com os depósitos
de óleo e de combustível
cheios)291 kg
Motor
Tipo 4 tempos, arrefecido a ar, SOHC
Disposição do cilindro 2 cilindros em V
Cilindrada 1.063 cm
3
Diâmetro × curso 95,0 × 75,0 mm
Relação de compressão 8,3:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificaçãoCárter em banho de óleoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Serviço API do tipo SE, SF, SG
ou maior
Quantidade
Sem substituição do
elemento do filtro de óleo 3,0 L
Com substituição do
elemento do filtro de óleo 3,1 L
Quantidade total
(motor seco) 3,6 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
PRECAUÇÃO:Para evitar o patinar da embraiagem (uma vez que o óleo do
motor também lubrifica a embraiagem), não misture quais-
quer aditivos químicos. Não utilize óleos com uma especifi-
cação diesel de “CD” ou óleos de uma qualidade superior à
especificada. Para além disso, não utilize óleos denomina-
dos “ENERGY CONSERVING II” ou superiores.
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM

ESPECIFICAÇÕES
8-2
8

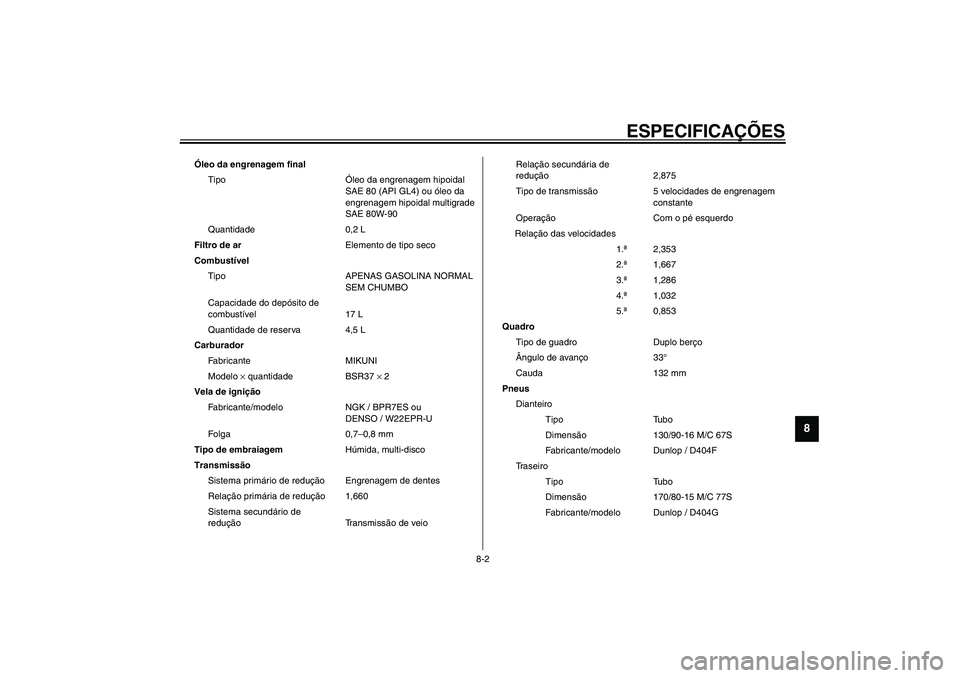

Óleo da engrenagem final
TipoÓleo da engrenagem hipoidal
SAE 80 (API GL4) ou óleo da
engrenagem hipoidal multigrade
SAE 80W-90
Quantidade 0,2 L
Filtro de arElemento de tipo seco
Combustível
Tipo APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível 17 L
Quantidade de reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo × quantidade BSR37 × 2
Vela de ignição
Fabricante/modelo NGK / BPR7ES ou
DENSO / W22EPR-U
Folga 0,7–0,8 mm
Tipo de embraiagemHúmida, multi-disco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,660
Sistema secundário de
redução Transmissão de veioRelação secundária de
redução 2,875
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª2,353
2.ª1,667
3.ª1,286
4.ª1,032
5.ª0,853
Quadro
Tipo de guadro Duplo berço
Ângulo de avanço33°
Cauda 132 mm
Pneus
Dianteiro
Tipo Tubo
Dimensão 130/90-16 M/C 67S
Fabricante/modelo Dunlop / D404F
Traseiro
Tipo Tubo
Dimensão 170/80-15 M/C 77S
Fabricante/modelo Dunlop / D404G
U5KSP4.book Page 2 Thursday, October 17, 2002 4:34 PM

ESPECIFICAÇÕES
8-3
8

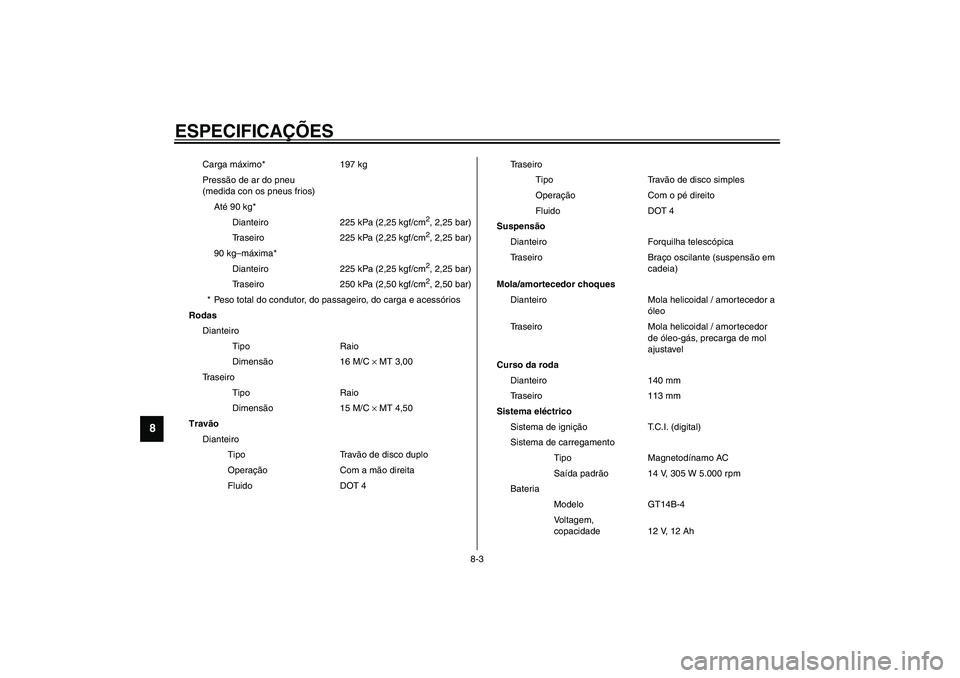

Carga máximo* 197 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Traseiro 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–máxima*
Dianteiro 225 kPa (2,25 kgf/cm2, 2,25 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total do condutor, do passageiro, do carga e acessórios
Rodas
Dianteiro
Tipo Raio
Dimensão 16 M/C × MT 3,00
Traseiro
Tipo Raio
Dimensão 15 M/C × MT 4,50
Travão
Dianteiro
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4Traseiro
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4
Suspensão
Dianteiro Forquilha telescópica
Traseiro Braço oscilante (suspensão em
cadeia)
Mola/amortecedor choques
Dianteiro Mola helicoidal / amortecedor a
óleo
Traseiro Mola helicoidal / amortecedor
de óleo-gás, precarga de mol
ajustavel
Curso da roda
Dianteiro 140 mm
Traseiro 113 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 305 W 5.000 rpm
Bateria
Modelo GT14B-4
Voltagem,
copacidade 12 V, 12 Ah
U5KSP4.book Page 3 Thursday, October 17, 2002 4:34 PM

ESPECIFICAÇÕES
8-4
8
CS-01P

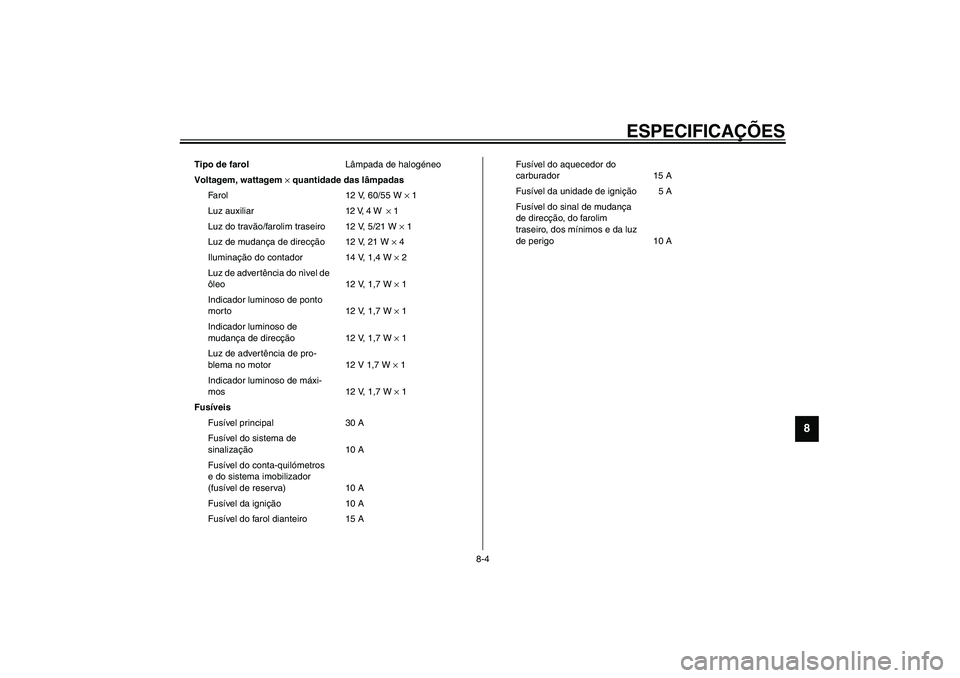

Tipo de farolLâmpada de halogéneo
Voltagem, wattagem × quantidade das lâmpadas
Farol 12 V, 60/55 W × 1
Luz auxiliar 12 V, 4 W × 1
Luz do travão/farolim traseiro 12 V, 5/21 W × 1
Luz de mudança de direcção 12 V, 21 W × 4
Iluminação do contador 14 V, 1,4 W × 2
Luz de advertência do nìvel de
ôleo 12 V, 1,7 W × 1
Indicador luminoso de ponto
morto 12 V, 1,7 W × 1
Indicador luminoso de
mudança de direcção 12 V, 1,7 W × 1
Luz de advertência de pro-
blema no motor 12 V 1,7 W × 1
Indicador luminoso de máxi-
mos 12 V, 1,7 W × 1
Fusíveis
Fusível principal 30 A
Fusível do sistema de
sinalização 10 A
Fusível do conta-quilómetros
e do sistema imobilizador
(fusível de reserva) 10 A
Fusível da ignição 10 A
Fusível do farol dianteiro 15 AFusível do aquecedor do
carburador 15 A
Fusível da unidade de ignição5 A
Fusível do sinal de mudança
de direcção, do farolim
traseiro, dos mínimos e da luz
de perigo 10 A
U5KSP4.book Page 4 Thursday, October 17, 2002 4:34 PM

ESPECIFICAÇÕES
8-5
8
PAU04513

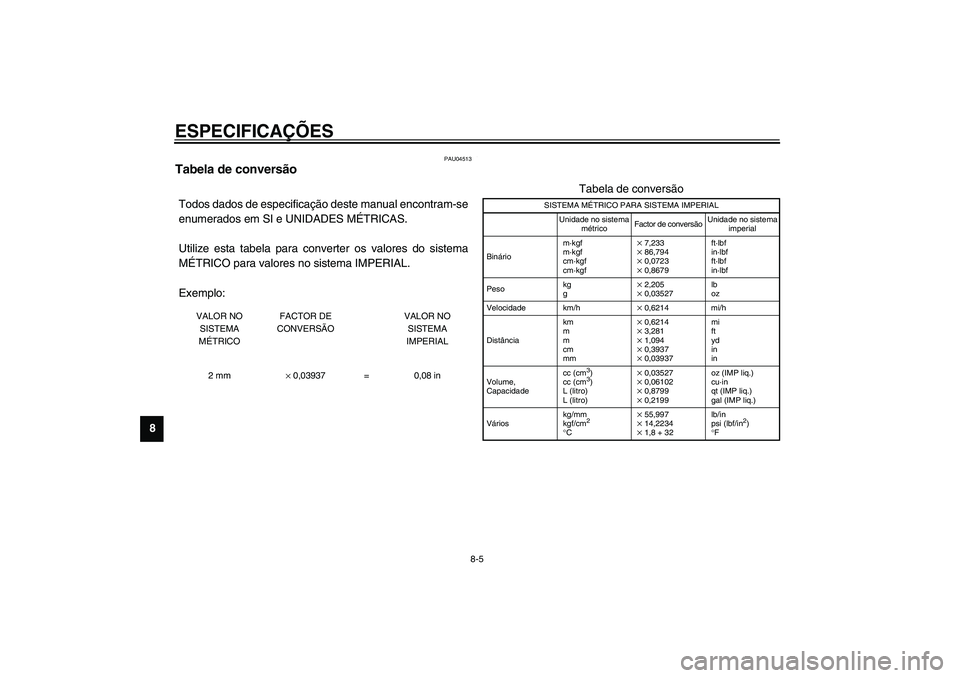

Tabela de conversão CS-04PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidade km/h× 0,6214 mi/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5KSP4.book Page 5 Thursday, October 17, 2002 4:34 PM

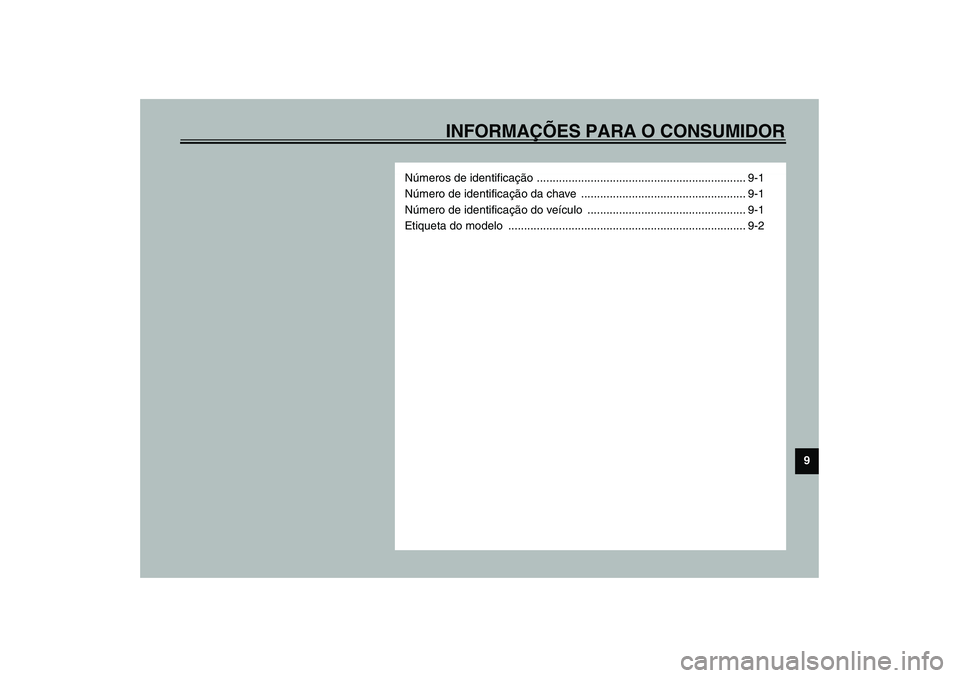

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM

9-1
9
PAU01039

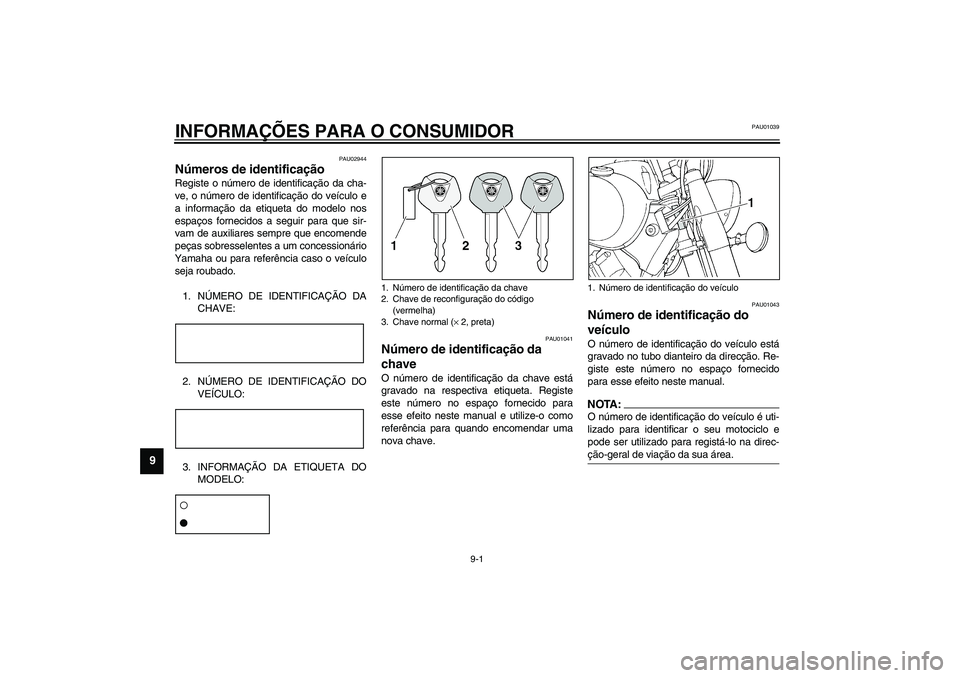

9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chave normal (× 2, preta)
1. Número de identificação do veículo
