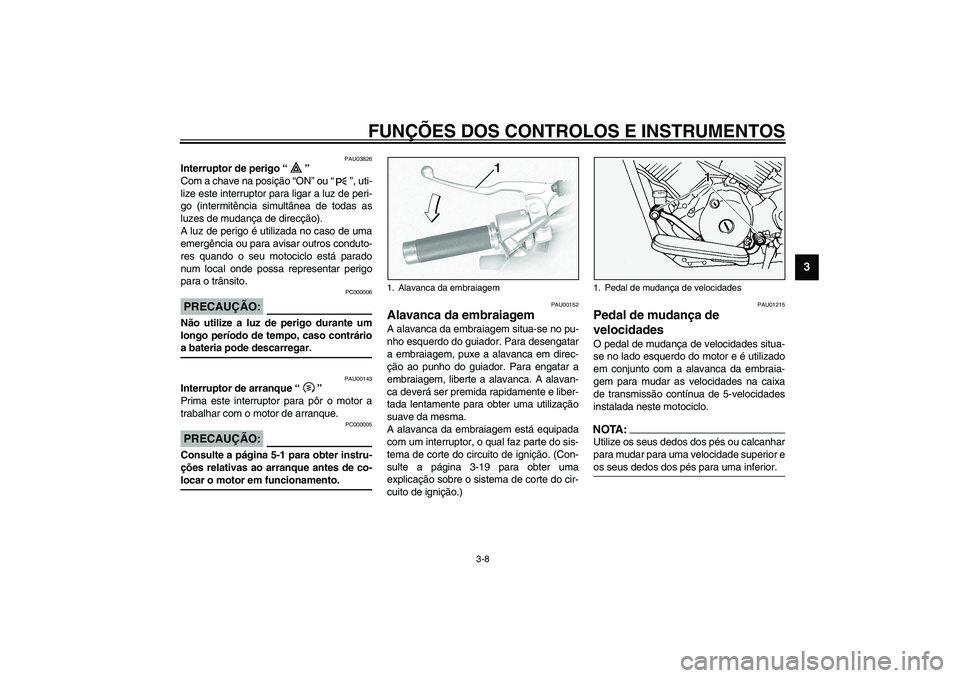

Page 25 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU03826
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para ligar a luz de peri-
go (intermitência simultânea de todas as
luzes de mudança de direcção).
A luz de perigo é utilizada no caso de uma
emergência ou para avisar outros conduto-
res quando o seu motociclo está parado
num local onde possa representar perigo
para o trânsito.
PC000006
PRECAUÇÃO:_ Não utilize a luz de perigo durante um
longo período de tempo, caso contrário
a bateria pode descarregar. _
PAU00143
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
PAU00152
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
PAU01215
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTA:_ Utilize os seus dedos dos pés ou calcanhar
para mudar para uma velocidade superior e
os seus dedos dos pés para uma inferior. _
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
U5KSP4.book Page 8 Thursday, October 17, 2002 4:34 PM

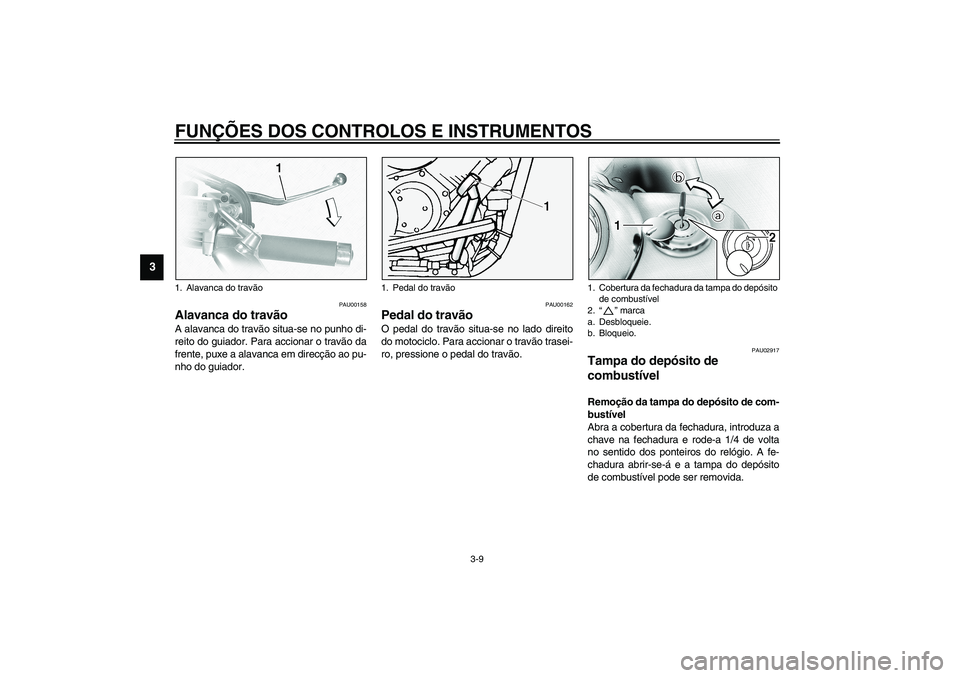

Page 26 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU00158
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.
PAU02917
Tampa do depósito de
combustível Remoção da tampa do depósito de com-
bustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura abrir-se-á e a tampa do depósito
de combustível pode ser removida.
1. Alavanca do travão
1. Pedal do travão
1. Cobertura da fechadura da tampa do depósito
de combustível
2.“” marca
a. Desbloqueie.
b. Bloqueio.
U5KSP4.book Page 9 Thursday, October 17, 2002 4:34 PM

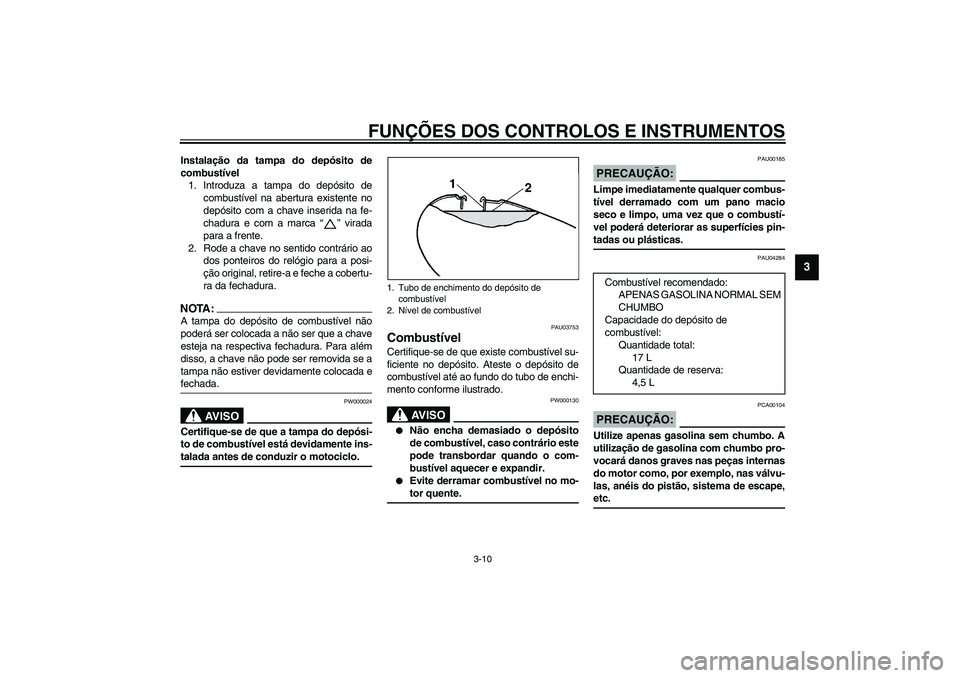

Page 27 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.NOTA:_ A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PW000024
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o motociclo. _
PAU03753
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado.
PW000130
AV I S O
_
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-
tor quente.
_
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU04284
PCA00104
PRECAUÇÃO:_ Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc. _
1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA NORMAL SEM
CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
17 L
Quantidade de reserva:
4,5 L
U5KSP4.book Page 10 Thursday, October 17, 2002 4:34 PM

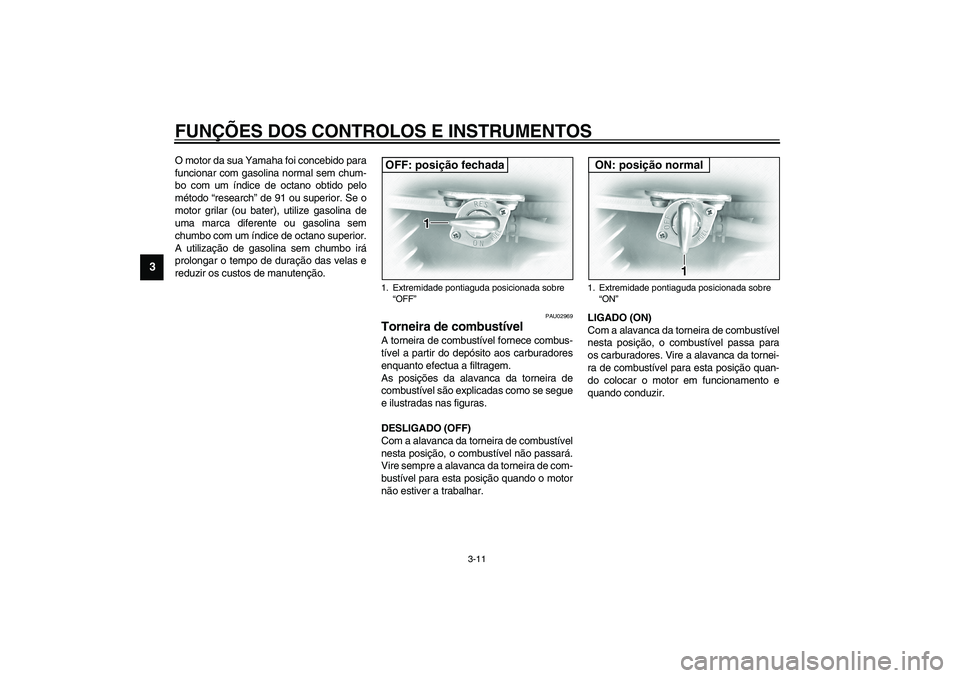

Page 28 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
O motor da sua Yamaha foi concebido para
funcionar com gasolina normal sem chum-
bo com um índice de octano obtido pelo
método “research” de 91 ou superior. Se o
motor grilar (ou bater), utilize gasolina de
uma marca diferente ou gasolina sem
chumbo com um índice de octano superior.
A utilização de gasolina sem chumbo irá
prolongar o tempo de duração das velas e
reduzir os custos de manutenção.
PAU02969
Torneira de combustível A torneira de combustível fornece combus-
tível a partir do depósito aos carburadores
enquanto efectua a filtragem.
As posições da alavanca da torneira de
combustível são explicadas como se segue
e ilustradas nas figuras.
DESLIGADO (OFF)
Com a alavanca da torneira de combustível
nesta posição, o combustível não passará.
Vire sempre a alavanca da torneira de com-
bustível para esta posição quando o motor
não estiver a trabalhar.LIGADO (ON)
Com a alavanca da torneira de combustível
nesta posição, o combustível passa para
os carburadores. Vire a alavanca da tornei-
ra de combustível para esta posição quan-
do colocar o motor em funcionamento e
quando conduzir.1. Extremidade pontiaguda posicionada sobre
“OFF”OFF: posição fechada
1. Extremidade pontiaguda posicionada sobre
“ON”ON: posição normal
U5KSP4.book Page 11 Thursday, October 17, 2002 4:34 PM

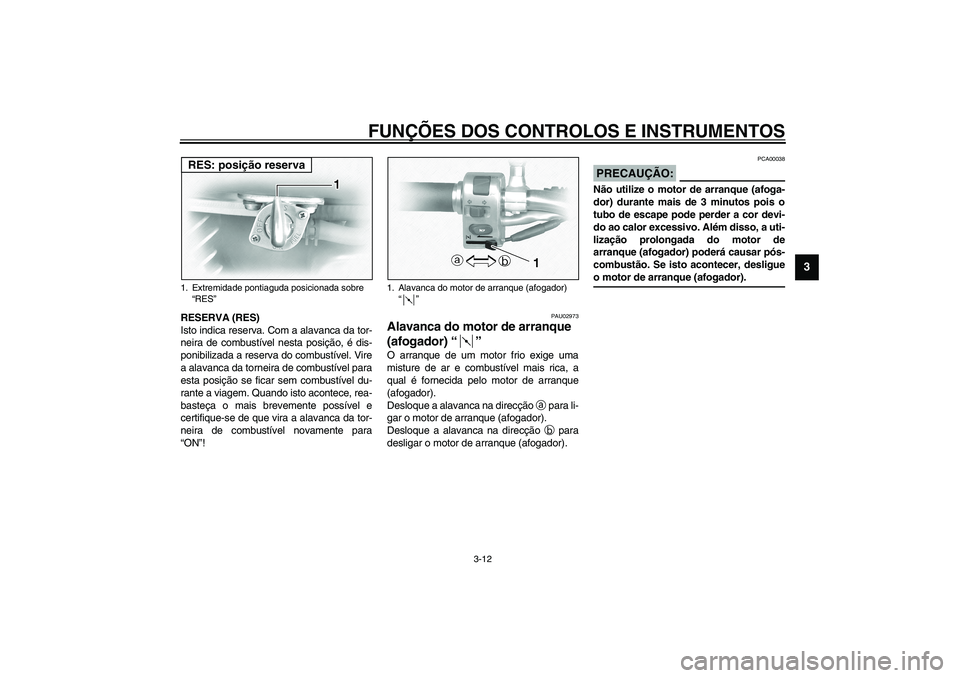

Page 29 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
RESERVA (RES)
Isto indica reserva. Com a alavanca da tor-
neira de combustível nesta posição, é dis-
ponibilizada a reserva do combustível. Vire
a alavanca da torneira de combustível para
esta posição se ficar sem combustível du-
rante a viagem. Quando isto acontece, rea-
basteça o mais brevemente possível e
certifique-se de que vira a alavanca da tor-
neira de combustível novamente para
“ON”!
PAU02973
Alavanca do motor de arranque
(afogador) “” O arranque de um motor frio exige uma
misture de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque a alavanca na direcção
a para li-
gar o motor de arranque (afogador).
Desloque a alavanca na direcção
b para
desligar o motor de arranque (afogador).
PCA00038
PRECAUÇÃO:_ Não utilize o motor de arranque (afoga-
dor) durante mais de 3 minutos pois o
tubo de escape pode perder a cor devi-
do ao calor excessivo. Além disso, a uti-
lização prolongada do motor de
arranque (afogador) poderá causar pós-
combustão. Se isto acontecer, desligue
o motor de arranque (afogador). _
1. Extremidade pontiaguda posicionada sobre
“RES”RES: posição reserva
1. Alavanca do motor de arranque (afogador)
“”
U5KSP4.book Page 12 Thursday, October 17, 2002 4:34 PM

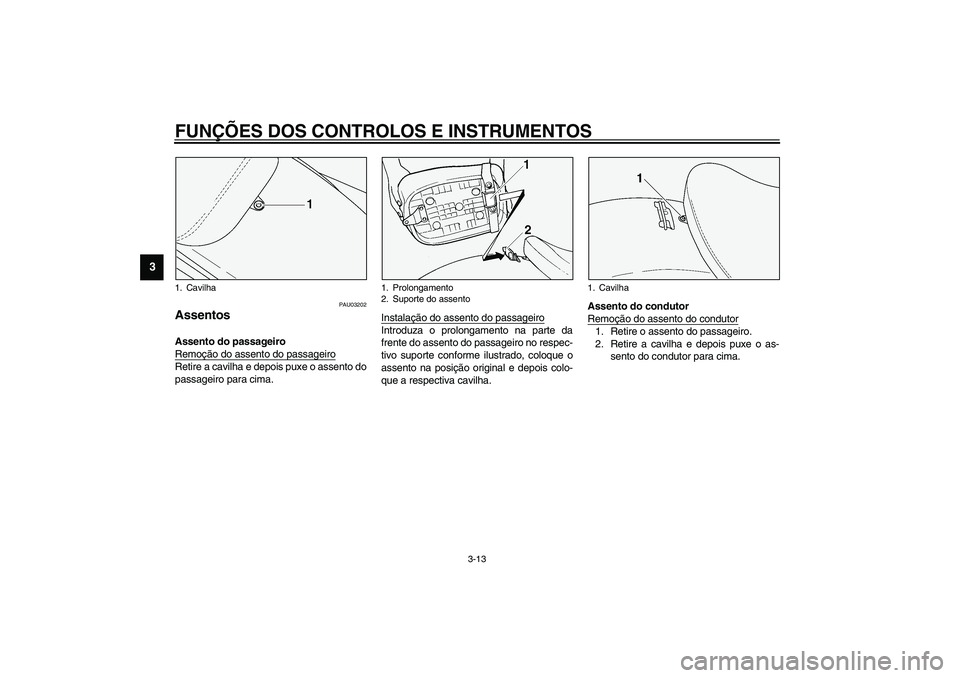

Page 30 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU03202
Assentos Assento do passageiro
Remoção do assento do passageiroRetire a cavilha e depois puxe o assento do
passageiro para cima.Instalação do assento do passageiro
Introduza o prolongamento na parte da
frente do assento do passageiro no respec-
tivo suporte conforme ilustrado, coloque o
assento na posição original e depois colo-
que a respectiva cavilha.Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a cavilha e depois puxe o as-
sento do condutor para cima.
1. Cavilha
1. Prolongamento
2. Suporte do assento
1. Cavilha
U5KSP4.book Page 13 Thursday, October 17, 2002 4:34 PM

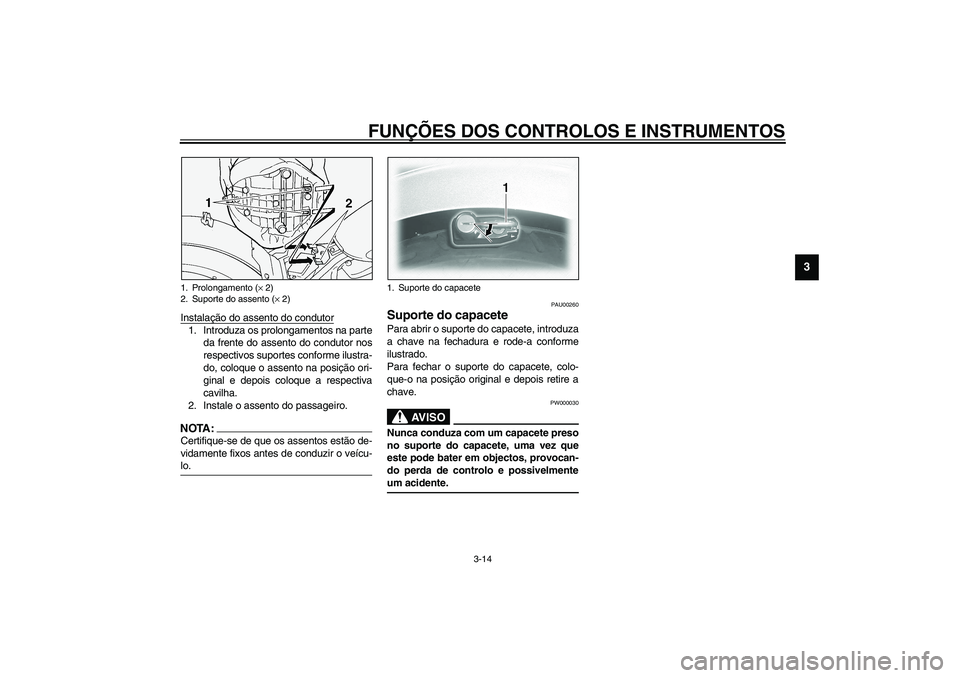

Page 31 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
Instalação do assento do condutor1. Introduza os prolongamentos na parte
da frente do assento do condutor nos
respectivos suportes conforme ilustra-
do, coloque o assento na posição ori-
ginal e depois coloque a respectiva
cavilha.
2. Instale o assento do passageiro.NOTA:_ Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo. _
PAU00260
Suporte do capacete Para abrir o suporte do capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte do capacete, colo-
que-o na posição original e depois retire a
chave.
PW000030
AV I S O
_ Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente. _
1. Prolongamento (× 2)
2. Suporte do assento (× 2)
1. Suporte do capacete
U5KSP4.book Page 14 Thursday, October 17, 2002 4:34 PM

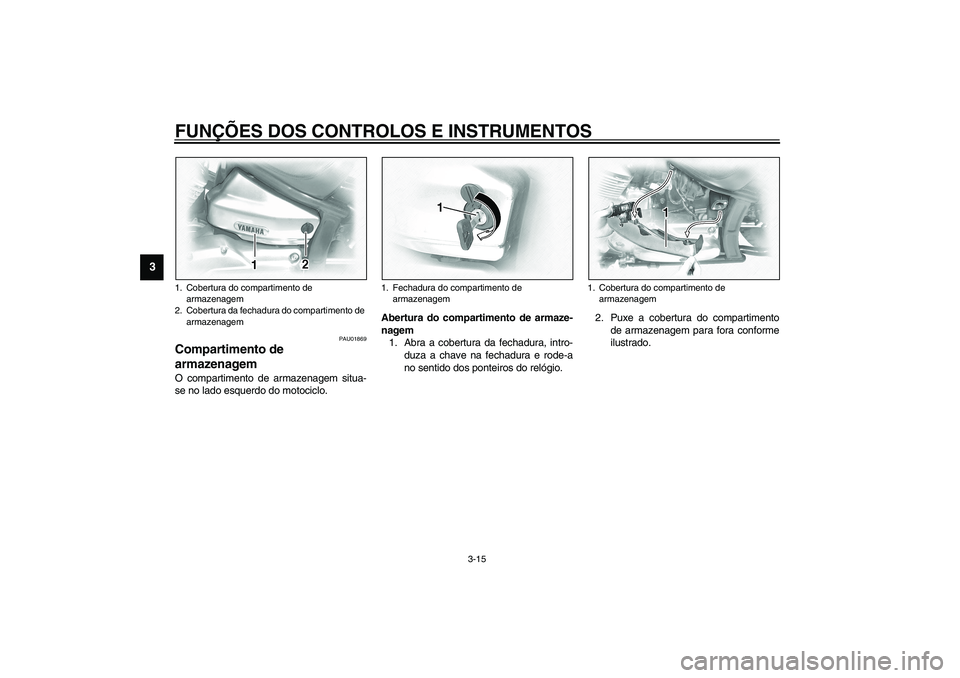

Page 32 of 102
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU01869
Compartimento de
armazenagem O compartimento de armazenagem situa-
se no lado esquerdo do motociclo.Abertura do compartimento de armaze-
nagem
1. Abra a cobertura da fechadura, intro-
duza a chave na fechadura e rode-a
no sentido dos ponteiros do relógio.2. Puxe a cobertura do compartimento
de armazenagem para fora conforme
ilustrado.1. Cobertura do compartimento de
armazenagem
2. Cobertura da fechadura do compartimento de
armazenagem
1. Fechadura do compartimento de
armazenagem
1. Cobertura do compartimento de
armazenagem
