ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
Contrôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée au
point que sa rainure a presque disparu, faire
remplacer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU04169
Contrôle du niveau du liquide de
frein et d’embrayage Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le sys-
tème de freinage ou d’embrayage, ce qui risque
de réduire leur efficacité.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et, si nécessaire, faire l’appoint. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit.
N.B.:_ Le réservoir de liquide du frein arrière se trouve
derrière le cache A. (Voir les explications relati-
ves à la dépose et à la mise en place de ce dernier
à la page 6-5.) _Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein ou d’embrayage est à l’hori-
zontale.


Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein ou de l’em-
brayage.
1. Rainure d’indication d’usure de plaquette de freinArrière
1. Repère de niveau minimumFrein avant
1. Repère de niveau minimumLiquide de frein et d’embrayage
recommandé : liquide de frein DOT 4Frein arrière
U5WMF0.book Page 20 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6


Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein ou de l’embrayage.


Si le niveau du liquide descend trop bas, le
diaphragme du réservoir de liquide de
frein ou d’embrayage risque de se défor-
mer sous l’effet de la dépression. S’assurer
de rendre au diaphragme sa forme d’ori-
gine avant de le remettre en place dans le
réservoir de liquide de frein ou d’em-
brayage.


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein ou d’em-
brayage. En effet, l’eau abaissera nette-
ment le point d’ébullition du liquide et
cela risque de provoquer un bouchon de
vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03984
Changement du liquide de frein et
d’embrayage Faire changer le liquide de frein et d’embrayage
par un concessionnaire Yamaha aux fréquences
spécifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il con-
vient également de faire remplacer les bagues
d’étanchéité des maîtres-cylindres de frein et
d’embrayage et des étriers, ainsi que les durits
de frein et d’embrayage aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles sont
endommagées ou qu’elles fuient.

Bagues d’étanchéité : remplacer tous les
deux ans.


Durits de frein et d’embrayage : remplacer
tous les quatre ans.
1. Repère de niveau minimumEmbrayage
U5WMF0.book Page 21 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU00745
Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Dresser la moto sur sa béquille centrale.
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière de quelques
tours afin de trouver la partie la plus ten-
due de la chaîne.
4. Mesurer la tension comme illustré.
5. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
a. Tension de la chaîne de transmissionTension de la chaîne de transmission :
20 à 30 mm
U5WMF0.book Page 22 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU03608
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe et le contre-écrou
de part et d’autre du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de chaque côté du
bras oscillant dans le sens
a. Pour déten-
dre la chaîne, tourner les deux vis de ré-
glage dans le sens
b, puis pousser la roue
arrière vers l’avant.
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux tendeurs de chaîne de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié.
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de
transmission
3.Écrou d’axe
4. Repères d’alignement
Couple de serrage :
Écrou d’axe :
150 Nm (15,0 m·kgf)
U5WMF0.book Page 23 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FCA00052
ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. _
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
FAU04034
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée des
gaz avant chaque départ. Il convient en outre de
lubrifier ou de remplacer le câble aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé :
Huile moteur
U5WMF0.book Page 24 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

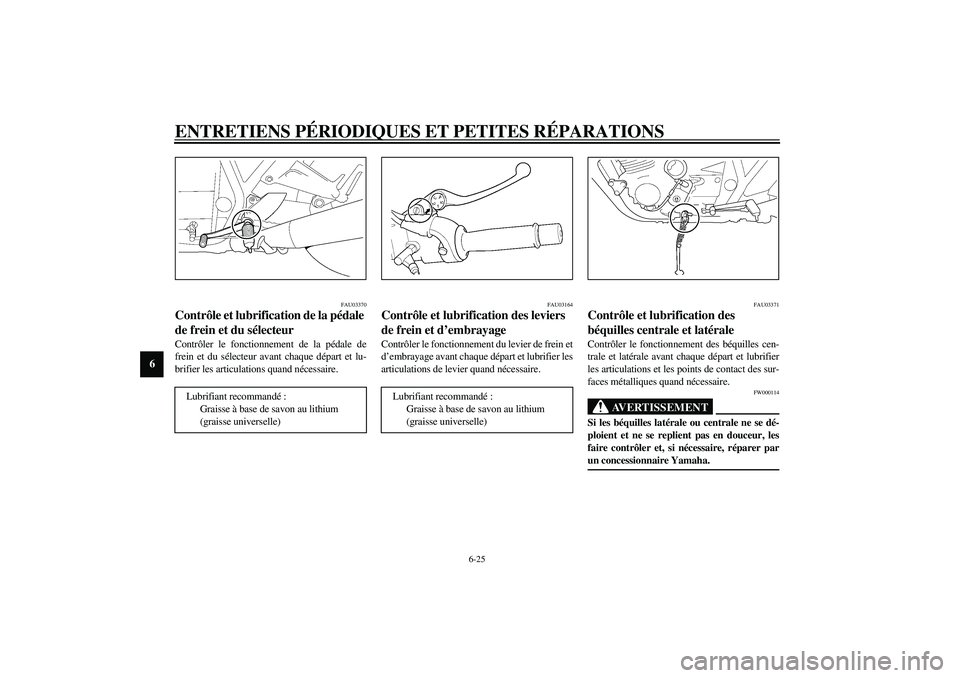

6-25
6
FAU03370
Contrôle et lubrification de la pédale
de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et lu-
brifier les articulations quand nécessaire.
FAU03164
Contrôle et lubrification des leviers
de frein et d’embrayage Contrôler le fonctionnement du levier de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
FAU03371
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles cen-
trale et latérale avant chaque départ et lubrifier
les articulations et les points de contact des sur-
faces métalliques quand nécessaire.
FW000114
AVERTISSEMENT
_ Si les béquilles latérale ou centrale ne se dé-
ploient et ne se replient pas en douceur, les
faire contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha. _
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5WMF0.book Page 25 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU02939
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la
fourche en procédant comme suit aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _S’assurer que les tubes plongeurs ne sont ni grif-
fés ni endommagés et que les fuites d’huile ne
sont pas importantes.Contrôle du fonctionnement
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.
2. Tout en actionnant le frein avant, appuyer
fermement à plusieurs reprises sur le gui-
don afin de contrôler si la fourche se com-
prime et se détend en douceur.
FC000098
ATTENTION:_ Si la fourche est endommagée ou si elle ne
fonctionne pas en douceur, la faire contrôler
et, si nécessaire, réparer par un concession-
naire Yamaha. _
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5WMF0.book Page 26 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU00794
Contrôle de la direction Des roulements de direction usés ou desserrés
peuvent représenter un danger. Il convient dès
lors de vérifier le fonctionnement de la direction
en procédant comme suit aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
1. Placer une cale sous le moteur afin de su-
rélever la roue avant.
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _
2. Maintenir la base des bras de fourche et
essayer de les déplacer vers l’avant et l’ar-
rière. Si un jeu quelconque est ressenti,
faire contrôler et, si nécessaire, réparer la
direction par un concessionnaire Yamaha.
FAU01144
Contrôle des roulements de roue Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tourne pas régu-
lièrement, faire contrôler les roulements de roue
par un concessionnaire Yamaha.
