ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FC000082*
ATTENTION:_

S’assurer que l’élément du filtre à air
soit correctement logé dans le boîtier de
filtre à air.


Ne jamais mettre le moteur en marche
avant d’avoir remonté l’élément du fil-
tre à air. Une usure excessive des pis-
tons et/ou des cylindres pourrait en ré-
sulter.
_7. Remettre le couvercle du boîtier de filtre à
air en place et le fixer à l’aide de ses vis.
8. Reposer le cache et la selle.
FAU00630
Réglage des carburateurs Les carburateurs sont des pièces essentielles du
moteur et ils nécessitent un réglage très précis.
Pour cette raison, la plupart des réglages d’un
carburateur requièrent les compétences d’un
concessionnaire Yamaha. Le réglage décrit ci-
dessous peut toutefois être effectué sans pro-
blème par le propriétaire.
FC000095
ATTENTION:_ Les carburateurs ont été réglés à l’usine
Yamaha après avoir subi de nombreux tests.
Toute modification de ces réglages effectuée
par une personne ne possédant pas les con-
naissances techniques requises pourrait pro-
voquer une baisse du rendement du moteur,
voire son endommagement. _
U5WMF0.book Page 12 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU04578
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime de
ralenti du moteur aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
Ce réglage doit être effectué le moteur chaud.N.B.:_ Le moteur est chaud quand il répond rapidement
aux mouvements de la poignée des gaz. _
Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux spéci-
fications à l’aide de la vis de butée de papillon
des gaz. Pour augmenter le régime de ralenti du
moteur, tourner la vis dans le sens
a. Pour di-
minuer le régime de ralenti du moteur, tourner la
vis dans le sens
b.N.B.:_ Si le régime de ralenti spécifié ne peut être ob-
tenu en effectuant ce réglage, confier le travail à
un concessionnaire Yamaha. _
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3 à 5 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
950 à 1.150 tr/mn
a. Jeu de câble des gaz
U5WMF0.book Page 13 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
FAU00637

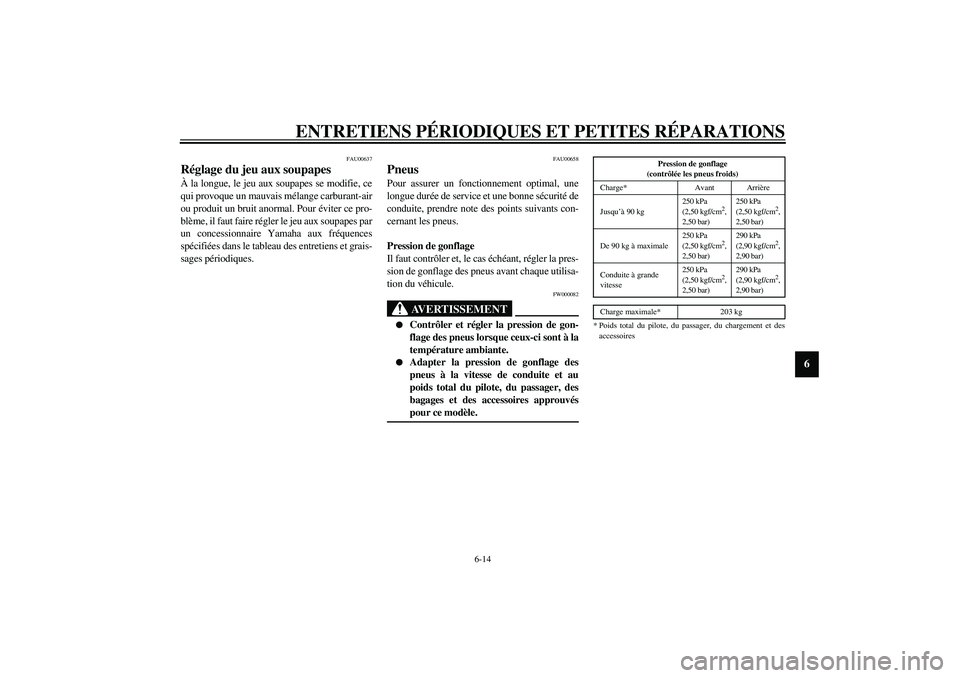

Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
CE-01F
CE-07F
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
De 90 kg à maximale250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conduite à grande
vitesse250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Charge maximale* 203 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5WMF0.book Page 14 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_

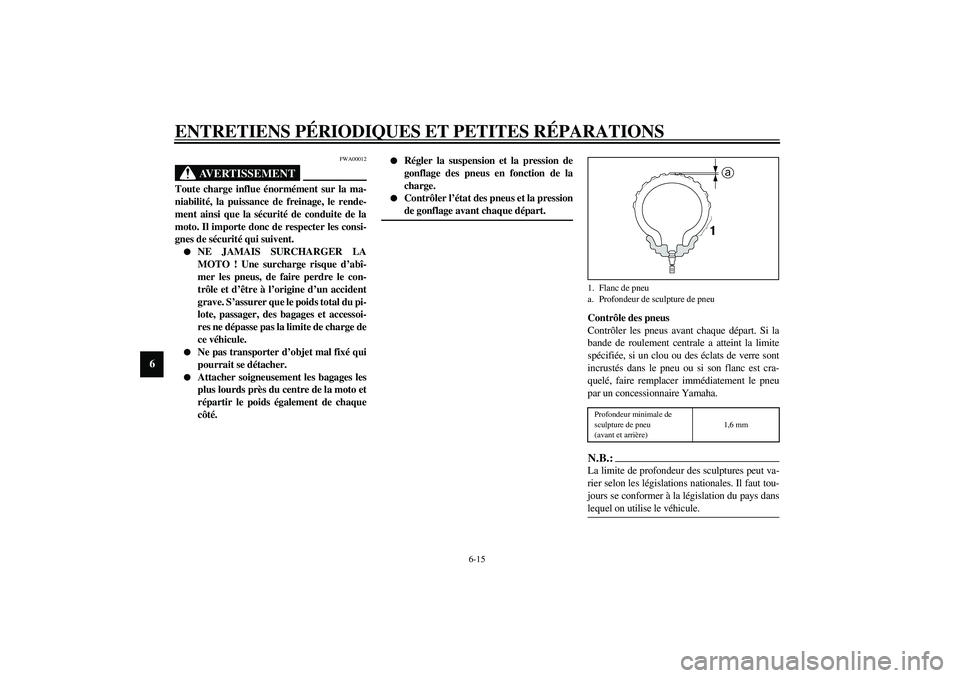

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
U5WMF0.book Page 15 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FW000079
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_
Renseignements sur les pneus
Cette moto est équipée de roues coulées et de
pneus sans chambre à air munis d’une valve.
FW000080
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.


Toujours remettre correctement les ca-
puchons de valve en place afin de préve-
nir toute chute de la pression de gon-
flage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande vi-
tesse, utiliser exclusivement les valves et
obus de valve repris ci-après.
_CE-10F
CE-14F
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
AVANT
Fabricant Taille Modèle
Dunlop
120/70 ZR17 (58W)
D220F ST M
120/70 ZR17 M/C (58W)
Michelin
120/70 ZR17 (58W)
MACADAM90X E
120/70 ZR17 M/C (58W)
ARRIÈRE
Fabricant Taille Modèle
Dunlop
180/55 ZR17 (73W)
D220 ST M
180/55 ZR17 M/C (73W)
Michelin
180/55 ZR17 (73W)
MACADAM90X E
180/55 ZR17 M/C (73W)AVANT ET ARRIÈRE
Valve de gonflage TR412
Obus de valve #9000A (d’origine)
U5WMF0.book Page 16 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00684
AVERTISSEMENT
_ Cette moto est équipée de pneus pour con-
duite à très grande vitesse. Afin de tirer le
meilleur profit de ces pneus, il convient de
respecter les consignes qui suivent.

Remplacer les pneus exclusivement par
des pneus de type spécifié. D’autres
pneus risquent d’éclater lors de la con-
duite à très grande vitesse.


Avant d’être légèrement usés, des pneus
neufs peuvent adhérer relativement
mal à certains revêtements de route. Il
ne faut donc pas rouler à très grande vi-
tesse pendant les premiers 100 km
après le remplacement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de gon-
flage aux conditions de conduite.
_
FAU03773
Roues coulées Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00695
Garde du levier d’embrayage Ce modèle étant muni d’un embrayage hydrau-
lique, il n’est donc pas nécessaire de régler la
garde du levier d’embrayage. Il est toutefois né-
cessaire, avant chaque démarrage, de vérifier le
niveau du liquide d’embrayage et de s’assurer
que le circuit hydraulique ne fuit pas. Si le jeu du
levier d’embrayage devient excessif et que les
changements de rapport deviennent brutaux ou
si l’embrayage patine, entraînant un retard de ré-
ponse à l’accélération, il y a probablement de
l’air dans le circuit d’embrayage. Dans ce cas,
ne pas utiliser la moto avant d’avoir fait purger
le circuit par un concessionnaire Yamaha.
U5WMF0.book Page 17 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU00712
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
d’environ 40 mm sous le sommet du repose-
pied, comme illustré. Contrôler régulièrement la
position de la pédale de frein et, si nécessaire, la
faire régler par un concessionnaire Yamaha.
FW000109
AVERTISSEMENT
_ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique réduit
la puissance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule et être
la cause d’un accident. _
a. Distance entre la pédale de frein et le repose-pied
U5WMF0.book Page 18 Monday, July 29, 2002 1:18 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU01756
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
1. Déposer le cache A. (Voir les explications
relatives à la dépose et à la mise en place à
la page 6-5.)
2. Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens
a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens
b si le feu
stop s’allume trop tôt.
3. Reposer le cache.
FAU01314
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur
chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
1. Rainure d’indication d’usure de plaquette de freinAvant
U5WMF0.book Page 19 Monday, July 29, 2002 1:18 PM
