VERZORGING EN STALLING VAN DE SCOOTER
7
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
6. Controleer de bandspanning en cor-
rigeer deze zo nodig en breng dan
de scooter omhoog zodat beide wie-
len los van de grond zijn. Een ande-
re mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker
achteruitgaan.
7. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.8. Verwijder de accu en laad deze vol-
ledig bij. Berg de accu op een koele
en droge plek op en laad hem eens
per maand bij. Berg de accu niet op
een extreem koude of warme plek
op (kouder dan 0 °C of warmer dan
30 °C). Zie pagina 6-33 voor meer
informatie over het opbergen van de
accu.
OPMERKING:
Verricht eventueel noodzakelijke repara-
ties alvorens de scooter te stallen.
5GJ-28199-D2 9/13/02 3:58 PM Page 88

SPECIFICATIES
Specificaties ...................................................................................................8-1
Omrekentabel .................................................................................................8-5
8
5GJ-28199-D2 9/13/02 3:58 PM Page 89

8-1
DAU01038
SPECIFICATIES
8
Specificaties
Specificaties
Model XP500
Afmetingen
Grootste lengte 2.235 mm
Grootste breedte 775 mm
Grootste hoogte 1.410 mm
Zadelhoogte 795 mm
Wielbasis 1.575 mm
Minimale grondspeling 130 mm
Minimale draaicirkel 2.800 mm
Basisgewicht (Met olie en volle
benzinetank)217 kg
Motor
Type motor Vloeistofgekoeld, 4-takt
benzinemotor, DOHC
Cilinder-opstelling Schuin voorwaarts geplaaste
tweecilinder
Verplaatsing 499 cm
3
Boring ×slag 66,0 ×73,0 mm
Kompressieverhouding 10,1:1
Startsysteem Elektrische starter
Smeersysteem Vanuit apart sweerolieservoirMotorolie
Type SAE 10W-30 of 10W-40
Aanbevolen klasse
motorolie API Service SE, SF, SG type
of hoger
<>
Om het slippen van de koppeling te voorkomen (de
motorolie smeert immers ook de koppeling) mogen geen
chemische additieven worden toegevoegd. Gebruik geen
olieën met een “CD” dieselspecificatie of olieën met een
hogere kwaliteit dan gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSERVING
II” of hogere aan-
duiding.
Aantal
Zonder verwijderen van
oliefilterelement 2,8 L
Met verwijderen van oliefilterelement 2,9 L
Totale hoeveelheid (droge motor) 3,6 L
Kettingkastolie
Type SAE 80 API “GL-4” hypoidolie
Totale hoeveelheid 0,7 L
5GJ-28199-D2 9/13/02 3:58 PM Page 90

8-2
SPECIFICATIES
8
Capaciteit van het koelsysteem
(totale hoeveelheid)1,5 L
LuchtfilterDroog filterelement
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud benzinetank 14 L
Carburateur
Merk MIKUNI
Model × aantal BS30 × 2
Bougies
Bandenmerk/Type × aantal NGK/CR7E × 2
Elektrodenafstand 0,7–0,8 mm
Type koppelingAutomatische
natte-platenkoppeling
Overbrenging
Primair redukie-systeem Schroeftandwiel/recht tandweil
Primaire reduktie-verhouding 52/32 ×36/22 (2,659)
Secundair reduktie-systeem Kettingaandrijving
Secundaire reduktie-verhouding 41/25 ×40/29 (2,262)
Type overbrenging Automatisch,V-snaar
Bediening Automatisch
centrifugaalkoppelingChassis
Type frame Ruitvormframe
Casterhoek 28°
Spoorbreedte 95 mm
Banden
Voor
Type Tubeless band
Bandenmaat 120/70-14M/C 55S
Merk/ DUNLOP/D305FA
model BRIDGESTONE/HOOP B03
Achter
Type Tubeless band
Bandenmaat 150/70-14M/C 66S
Merk/ DUNLOP/D305
model BRIDGESTONE/HOOP B02
Maximale belasting* 183 kg
Luchtdruk (koube band)
Tot 90 kg*
Voor 200 kPa (2,00 kgf/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kgf/cm
2, 2,25 bar)
90 kg–Maximale*
Voor 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Totaal gewicht van motorrijder, passagier, bagage en accessoires.
5GJ-28199-D2 9/13/02 3:58 PM Page 91

8-3
SPECIFICATIES
8
Wielen
Voor
Type Gegoten weil
Bandenmaat 14 M/C ×MT3,50
Achter
Type Gegoten wei
Bandenmaat 14 M/C ×MT4,50
Remmen
Voor
Type Enkele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Bediening met de linkerhand
Vloeistof DOT 4Wielophanging
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm
Voor/Schokdempers
Voor Schroefveer/oliedemper
AchterSchroefveer/Gas-oliedemper
Veerweg
Voor 120 mm
Achter 120 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking
(digital)
Laadsysteem
Type A.C. magneet
Standaard vermogen 14 V, 310W @ 5,000 tpm
Accu
Type GT9B-4
Gloeilampen, capaciteit 12 V, 8 Ah
Type koplampHalogeen
Gloeilampen voltage, wattage ×aantal
Koplamp 12 V, 60/55 W ×1
12 V, 55 W ×1
5GJ-28199-D2 9/13/02 3:58 PM Page 92

8-4
SPECIFICATIES
8
Achterlicht/remlicht 12 V, 5/21 W ×2
Voorremrichtingaanwizerlamp 12 V, 5/21 W ×2
Achterremrichtingaawijzerlamp 12 V, 21 W ×2
Parkeerlicht 12 V, 5 W ×2
Kentenplaatverlichting 12 V, 5 W ×1
Meter-verlichting 12 V, 1.7 W ×3
Controlelampjes
richtingaanwijzers 12 V, 1.7 W ×1
Controlelampje voor
olieverversingstermijn 12 V, 1.7 W ×1
Controlelampjes
richtingaanwijzers 12 V, 3.4 W ×2
Controlelampje voor
V-snaar vervanging 12 V, 1,7 W ×1
Zekering
Hoofdzekering 30 A
Zekering
signalerringssysteem 15 A
Koplampzekering 15 A
Zekering
ontstekingssysteem 10 A
Zekering radiatorkoelvin 15 A
Zekering
alarmverlichtingssysteem 10 A
Zekering klok (Reservezekering) 10 A
5GJ-28199-D2 9/13/02 3:58 PM Page 93

8-5
SPECIFICATIES
8
DAU04513
OmrekentabelOmrekentabelAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTORAMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g
× 2,205× 0,03527lb
oz
Snelheid km/u
× 0,6214 mi/u
Afstandkm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm3)
cc (cm3)
L (liter)
L (liter)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
5GJ-28199-D2 9/13/02 3:58 PM Page 94

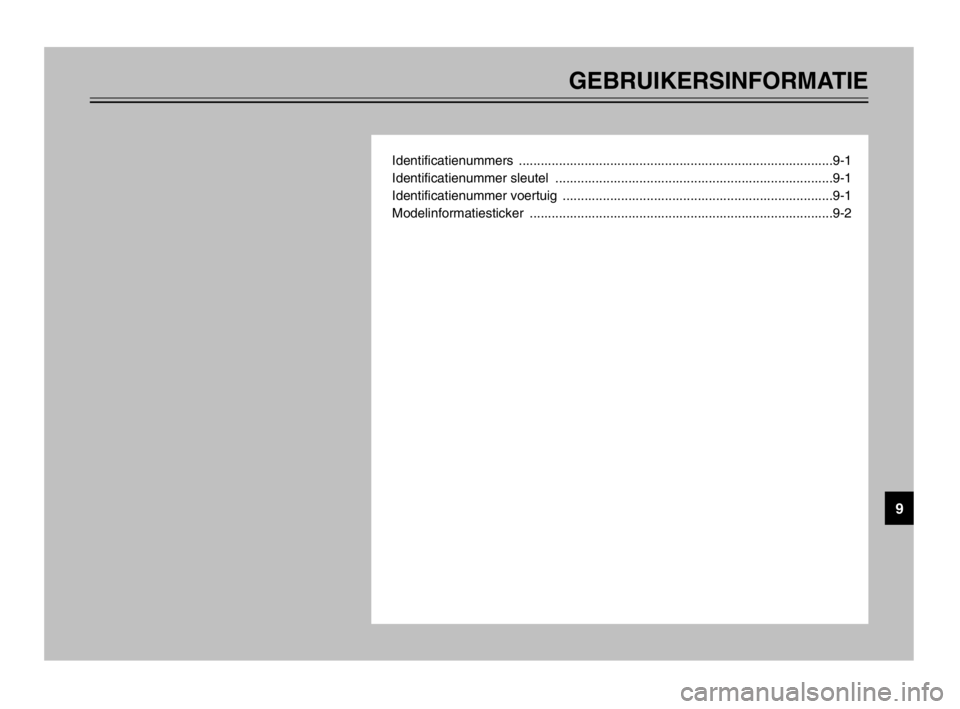

GEBRUIKERSINFORMATIE
