2003 YAMAHA MAJESTY 250 Manuale de Empleo (in Spanish)

5-5
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
SAU00461
EstacionamientoEstacionamiento
Cuando aparque, pare el motor y quite
la llave del interruptor principal.
SW000058
Xr
8El motor y el sistema de escape
pueden calentarse mucho; esta-
cione en un lugar en el que
resulte difícil que los peatones o
los niños puedan tocarlos.
8No estacione en una pendiente o
sobre suelo blando, ya que la
scooter puede volcar.
SC000062
bB
No estacione nunca en un lugar
donde exista peligro de incendio por
la presencia, por ejemplo, de rastro-
jos u otros materiales inflamables.
5SJ-28199-S1 7/11/02 11:24 AM Page 48

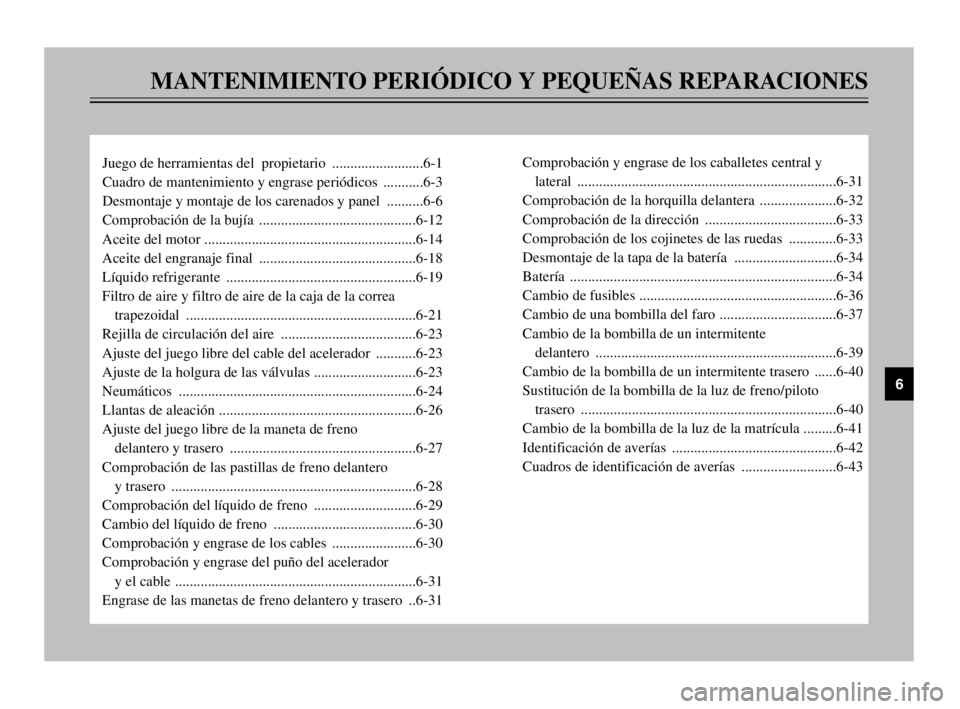

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
Juego de herramientas del propietario .........................6-1
Cuadro de mantenimiento y engrase periódicos ...........6-3
Desmontaje y montaje de los carenados y panel ..........6-6
Comprobación de la bujía ...........................................6-12
Aceite del motor ..........................................................6-14
Aceite del engranaje final ...........................................6-18
Líquido refrigerante ....................................................6-19
Filtro de aire y filtro de aire de la caja de la correa
trapezoidal ...............................................................6-21
Rejilla de circulación del aire .....................................6-23
Ajuste del juego libre del cable del acelerador ...........6-23
Ajuste de la holgura de las válvulas ............................6-23
Neumáticos .................................................................6-24
Llantas de aleación ......................................................6-26
Ajuste del juego libre de la maneta de freno
delantero y trasero ...................................................6-27
Comprobación de las pastillas de freno delantero
y trasero ...................................................................6-28
Comprobación del líquido de freno ............................6-29
Cambio del líquido de freno .......................................6-30
Comprobación y engrase de los cables .......................6-30
Comprobación y engrase del puño del acelerador
y el cable ..................................................................6-31
Engrase de las manetas de freno delantero y trasero ..6-31Comprobación y engrase de los caballetes central y
lateral .......................................................................6-31
Comprobación de la horquilla delantera .....................6-32
Comprobación de la dirección ....................................6-33
Comprobación de los cojinetes de las ruedas .............6-33
Desmontaje de la tapa de la batería ............................6-34
Batería .........................................................................6-34
Cambio de fusibles ......................................................6-36
Cambio de una bombilla del faro ................................6-37
Cambio de la bombilla de un intermitente
delantero ..................................................................6-39
Cambio de la bombilla de un intermitente trasero ......6-40
Sustitución de la bombilla de la luz de freno/piloto
trasero ......................................................................6-40
Cambio de la bombilla de la luz de la matrícula .........6-41
Identificación de averías .............................................6-42
Cuadros de identificación de averías ..........................6-43
6
5SJ-28199-S1 7/11/02 11:24 AM Page 49

6-1
SAU00462
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU00464
La seguridad es una obligación del pro-
pietario. Con una revisión, ajuste y
engrase periódicos su vehículo se man-
tendrá en el estado más seguro y eficaz
posible. En las páginas siguientes se
explican los puntos de revisión, ajuste
y engrase más importantes.
Los intervalos que se indican en el cua-
dro de mantenimiento y engrase perió-
dicos deben considerarse simplemente
como una guía general en condiciones
normales de conducción. No obstante,
DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIO-
NES PARTICULARES DE USO,
PUEDE SER NECESARIO ACOR-
TAR LOS INTERVALOS DE MAN-
TENIMIENTO.
SAU03623
Juego de herramientas del
propietario
Juego de herramientas
El juego de herramientas del propieta-
rio se encuentra en el interior del com-
partimiento bajo el asiento. (Véanse en
la página 3-20 las instrucciones para
abrir el compartimiento bajo el asien-
to.)
SW000060
Xr
Si no está familiarizado con el man-
tenimiento de la scooter, confíelo a
un concesionario Yamaha.
SAU00466
Xr
Este scooter está diseñado para utili-
zarlo únicamente en vías pavimenta-
das. Si lo utiliza en condiciones anor-
males de polvo, barro o humedad
debe limpiar o cambiar el filtro de
aire con mayor frecuencia; de lo con-
trario el motor puede desgastarse
rápidamente. Pregunte en un conce-
sionario Yamaha cuáles son los inter-
valos de mantenimiento adecuados.
5SJ-28199-S1 7/11/02 11:24 AM Page 50

6-2
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Tire de las alfombrillas del suelo y reti-
re el juego de herramientas del propie-
tario.
El objeto de la información de servicio
que se incluye en este manual y de las
herramientas que se suministran en el
juego de herramientas del propietario
es ayudarle a realizar las operaciones
de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo,
para realizar correctamente algunos tra-
bajos de mantenimiento puede necesi-
tar herramientas adicionales, como por
ejemplo una llave dinamométrica.
2
1
1. Alfombrilla
2. Juego de herramientas del propietario
NOTA:
Si no dispone de las herramientas o la
experiencia necesarias para realizar un
trabajo determinado, confíelo a un con-
cesionario Yamaha.
SW000063
Xr
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdi-
da de prestaciones y la inseguridad
del vehículo. Consulte a un concesio-
nario Yamaha antes de realizar cual-
quier cambio.
5SJ-28199-S1 7/11/02 11:24 AM Page 51

6-3
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU03685
Cuadro de mantenimiento y engrase periódicosCuadro de mantenimiento y engrase periódicos
NOTA:
8Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los
kilómetros recorridos.
8Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
8Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas,
información y conocimientos técnicos especiales.
Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)ANUAL
COMPROBAR
1 10203040
1
*Línea de gasolina•Comprobar si los tubos de gasolina y el tubo de vacío están
agrietados o dañados.√√√√ √
2 Bujía•Comprobar su estado.
•Limpiar y ajustar distancia entre electrodos.√√
•Cambiar.√√
3
*Válvulas•Comprobar holgura de las válvulas.
•Ajustar.√√
4 Filtro de aire•Limpiar.√√
•Cambiar.√√
5Filtro de aire de la caja de
la correa trapezoidal•Limpiar.√√√√
6
*Freno delantero•Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√√√√ √
•Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
7
*Freno trasero•Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)√√√√√ √
•Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
5SJ-28199-S1 7/11/02 11:24 AM Page 52

6-4
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
8*Tubos de freno•Comprobar si están agrietados o dañados.√√√√ √
•Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
9
*Ruedas•Comprobar excentricidad y si están dañadas.√√√√
10
*Neumáticos•Comprobar la profundidad del dibujo y si están dañados.
•Cambiar si es necesario.
•Comprobar la presión de aire.
•Corregir si es necesario.√√√√ √
11
*Cojinetes de las ruedas•Comprobar si los cojinetes están flojos o dañados.√√√√
12
*Cojinetes de la dirección•Comprobar el juego de los cojinetes y si la dirección está dura.√√√√√
•Lubricar con grasa a base de jabón de litio. Cada 20.000 km
13
*Fijaciones del chasis•Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
14Caballete lateral, caballete
central•Comprobar funcionamiento.
•Engrasar.√√√√ √
15
*Interruptor del caballete
lateral•Comprobar funcionamiento.√√√√√ √
16
*Horquilla delantera•Comprobar funcionamiento y si pierde aceite.√√√√
17
*Conjuntos amortiguadores•Comprobar funcionamiento y si los amortiguadores pierden
aceite.√√√√
18
*Carburador•Ajustar el ralentí del motor.√√√√√ √
19 Aceite de motor•Cambiar. (Véase en la página 3-3 y 6-17 más información acerca
de la luz indicadora del cambio de aceite.)√Cuando se encienda la luz indicadora
del cambio de aceite (cada 3.000 km)
•Comprobar el nivel de aceite y si hay fugas en el vehículo. Cada 3.000 km√ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)
ANUAL
COMPROBAR
1 10203040
5SJ-28199-S1 7/11/02 11:24 AM Page 53

6-5
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU03884
NOTA:
8La frecuencia de mantenimiento del filtro de aire debe ser mayor cuando se circula por lugares con mayor presencia de
humedad o polvo.
8Mantenimiento del freno hidráulico
9Compruebe regularmente el líquido de frenos y, si es necesario, corríjalo.
9Cada dos años sustituya los componentes internos de las bombas y pinzas de freno y cambie el líquido de frenos.
9Cambie los tubos de freno cada cuatro años y cuando estén agrietados o dañados.
20*Tamiz del aceite de motor•Limpiar.√
21
*Sistema de refrigeración•Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.√√√√ √
•Cambiar.Cada 3 años
22Aceite de la transmisión
final•Comprobar si hay fugas de aceite en el vehículo.√√ √
•Cambiar.√√√
23
*Correa trapezoidal•Cambiar. Cada 20.000 km
24
*Interruptores de freno
delantero y trasero•Comprobar funcionamiento.√√√√√ √
25 Piezas móviles y cables•Engrasar.√√√√ √
26
*Caja del puño del
acelerador y cable•Comprobar el funcionamiento y el juego.
•Ajustar el juego del cable del acelerador si es preciso.
•Engrasar la caja del puño del acelerador y el cable.√√√√ √
27
*Luces, señales e
interruptores•Comprobar funcionamiento.
•Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)
ANUAL
COMPROBAR
1 10203040
5SJ-28199-S1 7/11/02 11:24 AM Page 54

6-6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
SAU03624
Desmontaje y montaje de los
carenados y panel
Carenados y panel, desmontaje y montaje
Los carenados y paneles que se mues-
tran más arriba deben desmontarse para
poder realizar algunas de las operacio-
nes de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y
montar un carenado o un panel.
1
1. Carenado A
1
1. Carenado C
1
1. Carenado B
5SJ-28199-S1 7/11/02 11:24 AM Page 55
