2003 YAMAHA MAJESTY 250 Manuale de Empleo (in Spanish)

8-3
ESPECIFICACIONES
8
90 kg–máximo
Delantero 200 kPa (2,00 kgf/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Rueda
Delantero
Tipo Rueda de aleación
Tamaño 12 ×MT2,75
Trasero
Tipo Rueda de aleación
Tamaño 12 ×MT3,50
Freno
Delantero
Tipo Unico, Freno de disco
Operación Operación con mano derecha
Líquido DOT 4
Trasero
Tipo Unico, Freno de disco
Operación Operación con mano izquierda
Líquido DOT 4
Suspensión
Delantero Horquilla telescópica
Trasero Unidad de oscilación
Amortiguador
Delantero Amortiguador de muelle en
espiral/aceite
Trasero Amortiguador de muelle en
espiral/aceite
Trayectoria de la rueda
Trayectoria de la rueda frontal 100 mm
Trayectoria de la rueda trasera 90 mm
Sistema eléctrico
Sistema de encendido T.C.I. (Digital)
Sistema estándar
Tipo Generador de C.A
Salida estándar 14 V, 19,5A @5.000 rpm
Batería
Tipo GT7B-4
Vataje, capacidad 12 V, 6,5 AH
Tipo del faroHalógena
5SJ-28199-S1 7/11/02 11:24 AM Page 104

8-4
ESPECIFICACIONES
8
Vataje de bombilla ×cantidad
Faro 12 V, 60/55W ×1
12 V, 55W ×1
Luz de freno y posterior 12 V, 21/5W ×2
Luz de la señal de giro frontal 12 V, 21W ×2
Luz de la señal de giro trasero 12 V, 18W ×2
Luz auxiliar 12 V, 5W ×1
Luz de la matrícula 12 V, 5W ×1
Luz del medidor 12 V, 1,7W ×4
Testigo de luces de carretera 12 V, 1,7W ×1
Luces indicadoras de intermitencia 12 V, 3,4W ×2
Luz indicadora de cambio de aceite 12 V, 1,7W ×1
Luz de aviso del ABS 12 V, 1,7W ×1
Fusibles
Fusible principal 30A
Fusible del motor del ABS 30A
Fusible del faro 15A
Fusible del sistema de
intermitencia 15A
Fusible de la unidad de control
del ABS 10A
Fusible de encendido 7,5A
Fusible del ventilador del radiador 4A
Fusible de reloj (reserva) 10A
5SJ-28199-S1 7/11/02 11:24 AM Page 105

Todos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
× 2,205× 0,03527lb
oz
Velocidad km/h
× 0,6214 mi/h
Distanciakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm3)
cc (cm3)
L (litros)
L (litros)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8-5
ESPECIFICACIONES
8
SAU04513
Tabla de conversiónTabla de conversión
5SJ-28199-S1 7/11/02 11:24 AM Page 106

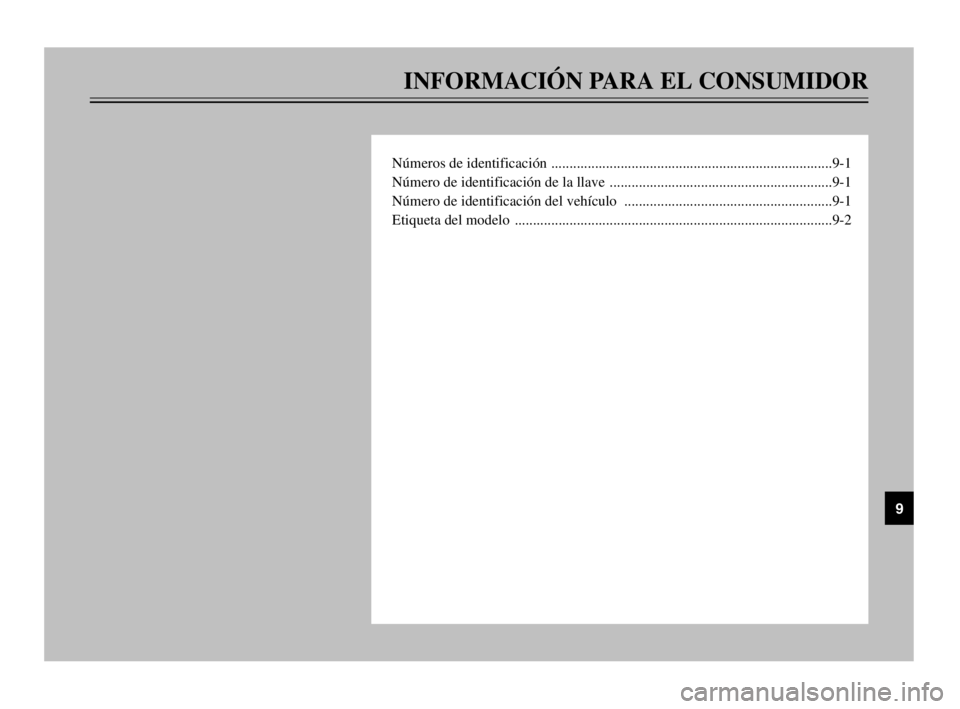

INFORMACIÓN PARA EL CONSUMIDOR
Números de identificación .............................................................................9-1
Número de identificación de la llave .............................................................9-1
Número de identificación del vehículo .........................................................9-1
Etiqueta del modelo .......................................................................................9-2
9
5SJ-28199-S1 7/11/02 11:24 AM Page 107

9-1
SAU01039
INFORMACIÓN PARA EL CONSUMIDOR
9
SAU02944
Números de identificaciónNúmeros de identificación
Anote el número de identificación de la
llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del
vehículo.
1. NÚMERO DE
IDENTIFICACIÓN DE LA
LLAVE:
2. NÚMERO DE
IDENTIFICACIÓN DEL
VEHÍCULO:
3. INFORMACIÓN DE LA
ETIQUETA DEL MODELO:
SAU01041
Número de identificación de la
llave
Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio pre-
visto y utilícelo como referencia cuan-
do solicite una nueva llave.
SAU01044
Número de identificación del
vehículo
Número de identificación del vehículo
El número de identificación del vehícu-
lo está grabado en el bastidor.
NOTA:
El número de identificación del vehícu-
lo sirve para identificar la scooter y
puede utilizarse para registrarla ante las
autoridades de su localidad a efectos de
matriculación.
1
1. Número de identificación de la llave
1
1. Número de identificación del vehículo
1
6
5SJ-28199-S1 7/11/02 11:24 AM Page 108

9-2
INFORMACIÓN PARA EL CONSUMIDOR
9
SAU03097
Etiqueta del modeloEtiqueta del modelo
La etiqueta del modelo está pegada en
la parte interior del compartimiento
bajo el asiento. (Véanse en la página
3-20 las instrucciones para abrir y
cerrar el compartimiento bajo el asien-
to.) Anote los datos que figuran en esta
etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite
repuestos a un concesionario Yamaha.
1
1. Etiqueta del modelo
5SJ-28199-S1 7/11/02 11:24 AM Page 109

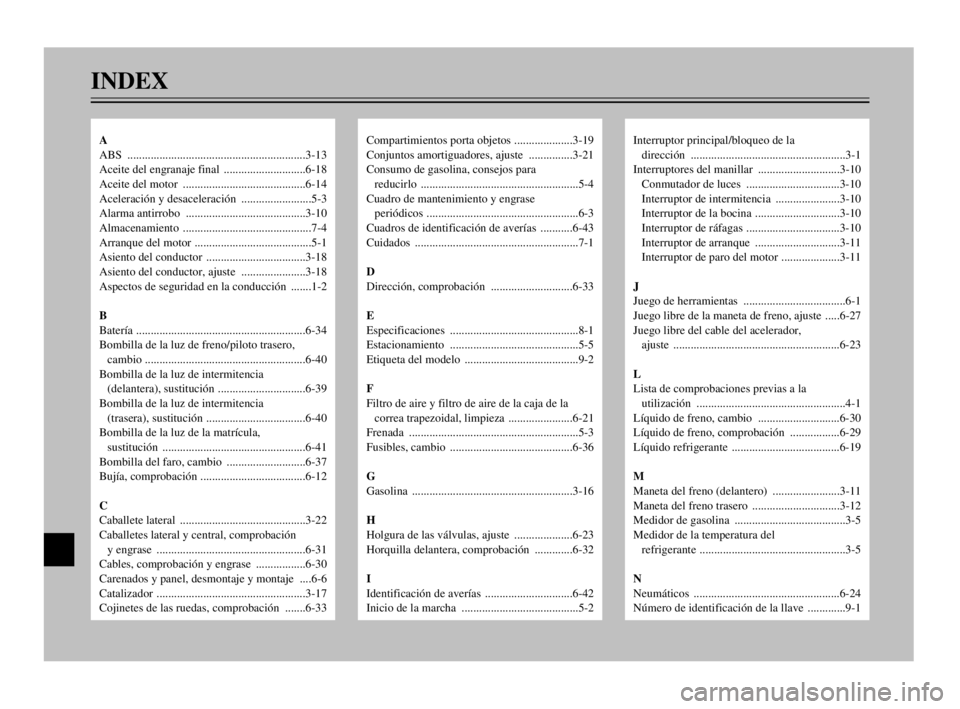

INDEX
Compartimientos porta objetos ....................3-19
Conjuntos amortiguadores, ajuste ...............3-21
Consumo de gasolina, consejos para
reducirlo ......................................................5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................6-3
Cuadros de identificación de averías ...........6-43
Cuidados ........................................................7-1
D
Dirección, comprobación ............................6-33
E
Especificaciones ............................................8-1
Estacionamiento ............................................5-5
Etiqueta del modelo .......................................9-2
F
Filtro de aire y filtro de aire de la caja de la
correa trapezoidal, limpieza ......................6-21
Frenada ..........................................................5-3
Fusibles, cambio ..........................................6-36
G
Gasolina .......................................................3-16
H
Holgura de las válvulas, ajuste ....................6-23
Horquilla delantera, comprobación .............6-32
I
Identificación de averías ..............................6-42
Inicio de la marcha ........................................5-2Interruptor principal/bloqueo de la
dirección .....................................................3-1
Interruptores del manillar ............................3-10
Conmutador de luces ................................3-10
Interruptor de intermitencia ......................3-10
Interruptor de la bocina .............................3-10
Interruptor de ráfagas ................................3-10
Interruptor de arranque .............................3-11
Interruptor de paro del motor ....................3-11
J
Juego de herramientas ...................................6-1
Juego libre de la maneta de freno, ajuste .....6-27
Juego libre del cable del acelerador,
ajuste .........................................................6-23
L
Lista de comprobaciones previas a la
utilización ...................................................4-1
Líquido de freno, cambio ............................6-30
Líquido de freno, comprobación .................6-29
Líquido refrigerante .....................................6-19
M
Maneta del freno (delantero) .......................3-11
Maneta del freno trasero ..............................3-12
Medidor de gasolina ......................................3-5
Medidor de la temperatura del
refrigerante ..................................................3-5
N
Neumáticos ..................................................6-24
Número de identificación de la llave .............9-1A
ABS .............................................................3-13
Aceite del engranaje final ............................6-18
Aceite del motor ..........................................6-14
Aceleración y desaceleración ........................5-3
Alarma antirrobo .........................................3-10
Almacenamiento ............................................7-4
Arranque del motor ........................................5-1
Asiento del conductor ..................................3-18
Asiento del conductor, ajuste ......................3-18
Aspectos de seguridad en la conducción .......1-2
B
Batería ..........................................................6-34
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................6-40
Bombilla de la luz de intermitencia
(delantera), sustitución ..............................6-39
Bombilla de la luz de intermitencia
(trasera), sustitución ..................................6-40
Bombilla de la luz de la matrícula,
sustitución .................................................6-41
Bombilla del faro, cambio ...........................6-37
Bujía, comprobación ....................................6-12
C
Caballete lateral ...........................................3-22
Caballetes lateral y central, comprobación
y engrase ...................................................6-31
Cables, comprobación y engrase .................6-30
Carenados y panel, desmontaje y montaje ....6-6
Catalizador ...................................................3-17
Cojinetes de las ruedas, comprobación .......6-33
5SJ-28199-S1 7/11/02 11:24 AM Page 110

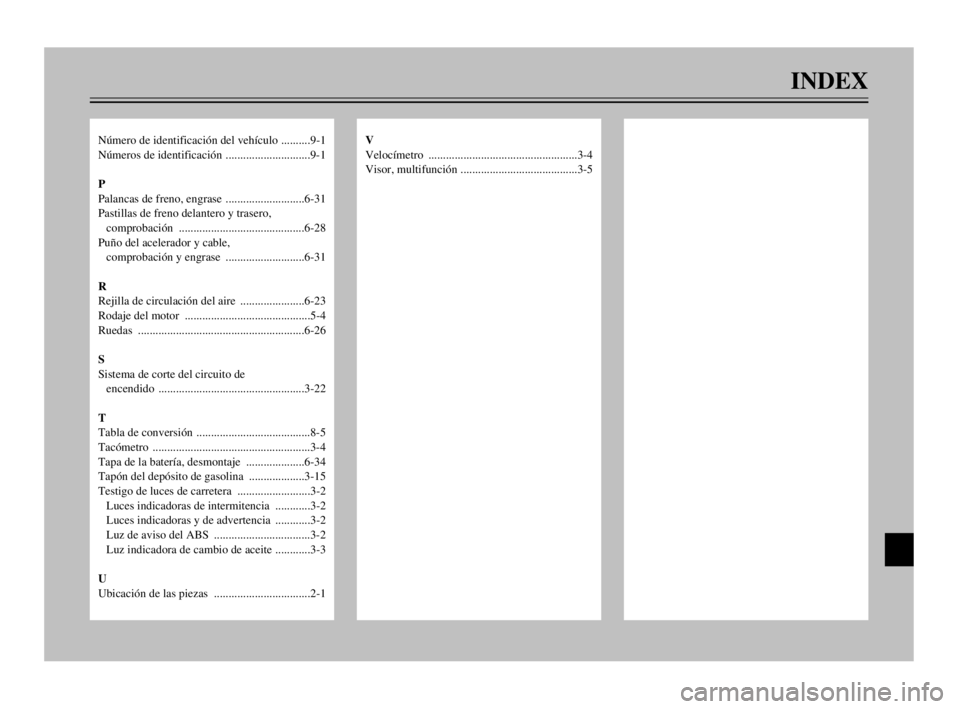

Número de identificación del vehículo ..........9-1
Números de identificación .............................9-1
P
Palancas de freno, engrase ...........................6-31
Pastillas de freno delantero y trasero,
comprobación ...........................................6-28
Puño del acelerador y cable,
comprobación y engrase ...........................6-31
R
Rejilla de circulación del aire ......................6-23
Rodaje del motor ...........................................5-4
Ruedas .........................................................6-26
S
Sistema de corte del circuito de
encendido ..................................................3-22
T
Tabla de conversión .......................................8-5
Tacómetro ......................................................3-4
Tapa de la batería, desmontaje ....................6-34
Tapón del depósito de gasolina ...................3-15
Testigo de luces de carretera .........................3-2
Luces indicadoras de intermitencia ............3-2
Luces indicadoras y de advertencia ............3-2
Luz de aviso del ABS .................................3-2
Luz indicadora de cambio de aceite ............3-3
U
Ubicación de las piezas .................................2-1V
Velocímetro ...................................................3-4
Visor, multifunción ........................................3-5
INDEX
5SJ-28199-S1 7/11/02 11:24 AM Page 111
