2003 Hyundai H-1 (Grand Starex) immobilizer

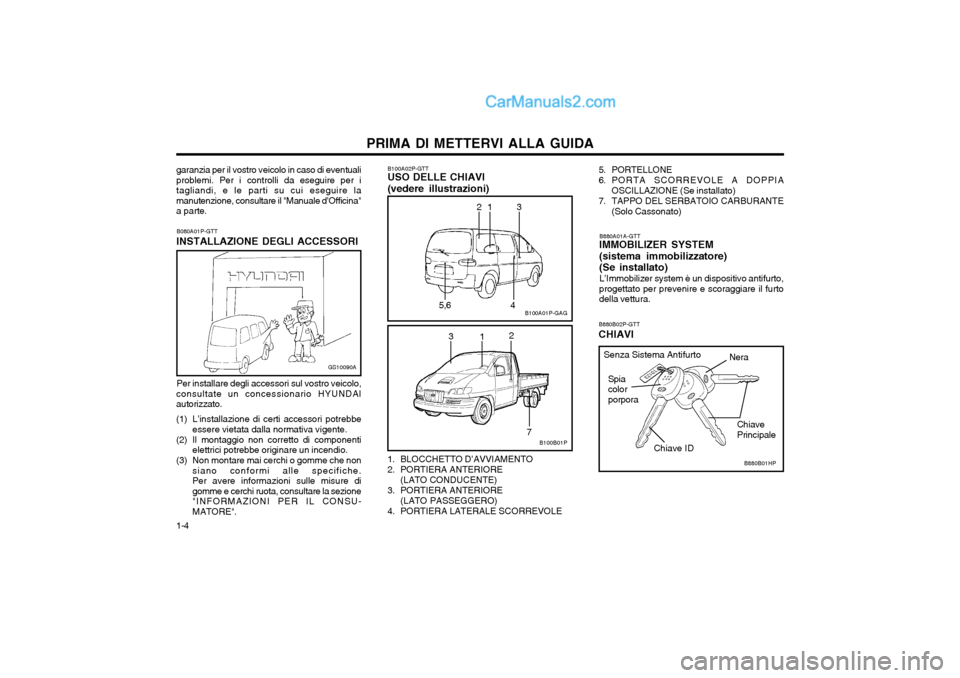

PRIMA DI METTERVI ALLA GUIDA
1-4 B880B02P-GTT
CHIAVI
B100A02P-GTT
USO DELLE CHIAVI (vedere illustrazioni)
B100A01P-GAG
23
5,6 1
4
1. BLOCCHETTO D’AVVIAMENTO
2. PORTIERA ANTERIORE (LATO CONDUCENTE)
3. PORTIERA ANTERIORE (LATO PASSEGGERO)
4. PORTIERA LATERALE SCORREVOLE B880A01A-GTT
IMMOBILIZER SYSTEM (sistema immobilizzatore) (Se installato)
L’Immobilizer system è un dispositivo antifurto,
progettato per prevenire e scoraggiare il furto della vettura.
B100B01P
3 12
7 5. PORTELLONE
6. PORTA SCORREVOLE A DOPPIA
OSCILLAZIONE (Se installato)
7. TAPPO DEL SERBATOIO CARBURANTE
(Solo Cassonato)
Senza Sistema Antifurto B880B01HP
Spia color porpora
Chiave IDChiave Principale
Nera
garanzia per il vostro veicolo in caso di eventuali problemi. Per i controlli da eseguire per itagliandi, e le parti su cui eseguire lamanutenzione, consultare il "Manuale d’Officina"a parte.
B080A01P-GTT
INSTALLAZIONE DEGLI ACCESSORIGS10090A
Per installare degli accessori sul vostro veicolo,
consultate un concessionario HYUNDAI autorizzato.
(1) L’installazione di certi accessori potrebbe essere vietata dalla normativa vigente.
(2) Il montaggio non corretto di componenti elettrici potrebbe originare un incendio.
(3) Non montare mai cerchi o gomme che non siano conformi alle specifiche. Per avere informazioni sulle misure digomme e cerchi ruota, consultare la sezione"INFORMAZIONI PER IL CONSU-MATORE".

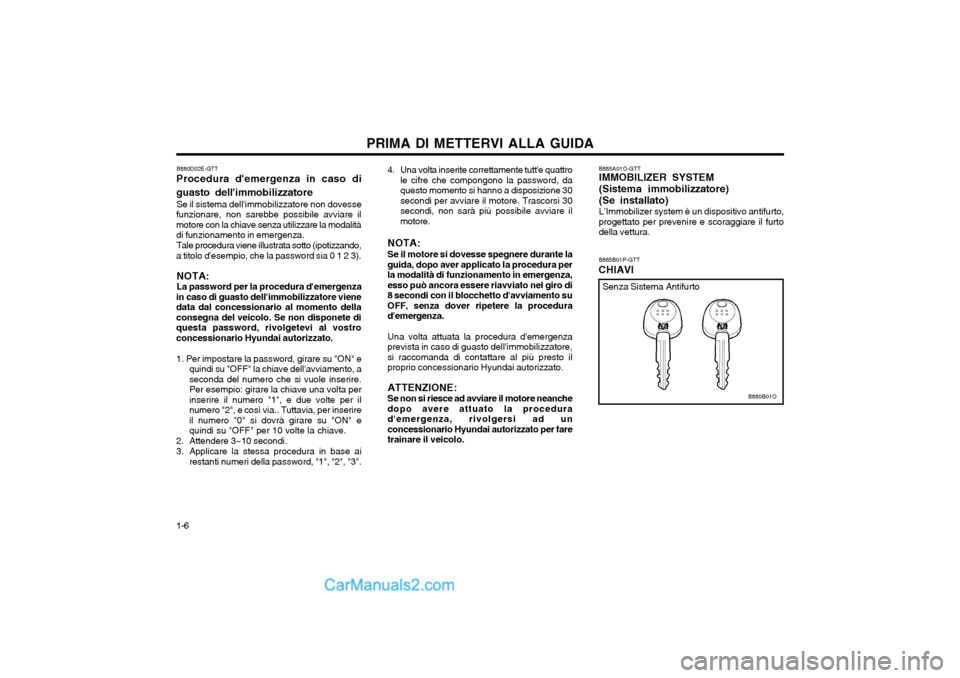

PRIMA DI METTERVI ALLA GUIDA
1-6 B880D02E-GTT
Procedura d'emergenza in caso di guasto dell'immobilizzatore
Se il sistema dell'immobilizzatore non dovesse
funzionare, non sarebbe possibile avviare il motore con la chiave senza utilizzare la modalitàdi funzionamento in emergenza.
Tale procedura viene illustrata sotto (ipotizzando,
a titolo d'esempio, che la password sia 0 1 2 3).
NOTA:La password per la procedura d'emergenza
in caso di guasto dell'immobilizzatore vienedata dal concessionario al momento dellaconsegna del veicolo. Se non disponete diquesta password, rivolgetevi al vostroconcessionario Hyundai autorizzato. 1. Per impostare la password, girare su "ON" e quindi su "OFF" la chiave dell'avviamento, a seconda del numero che si vuole inserire.Per esempio: girare la chiave una volta perinserire il numero "1", e due volte per ilnumero "2", e così via.. Tuttavia, per inserireil numero "0" si dovrà girare su "ON" equindi su "OFF" per 10 volte la chiave.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della password, "1", "2", "3". 4. Una volta inserite correttamente tutt'e quattro
le cifre che compongono la password, da questo momento si hanno a disposizione 30secondi per avviare il motore. Trascorsi 30secondi, non sarà più possibile avviare ilmotore.
NOTA: Se il motore si dovesse spegnere durante la
guida, dopo aver applicato la procedura per la modalità di funzionamento in emergenza,esso può ancora essere riavviato nel giro di8 secondi con il blocchetto d'avviamento suOFF, senza dover ripetere la procedurad'emergenza.
Una volta attuata la procedura d'emergenza
prevista in caso di guasto dell'immobilizzatore,si raccomanda di contattare al più presto ilproprio concessionario Hyundai autorizzato.
ATTENZIONE: Se non si riesce ad avviare il motore neanche
dopo avere attuato la procedura d'emergenza, rivolgersi ad unconcessionario Hyundai autorizzato per faretrainare il veicolo. B885A01O-GTT IMMOBILIZER SYSTEM (Sistema immobilizzatore)(Se installato) L’Immobilizer system è un dispositivo antifurto,
progettato per prevenire e scoraggiare il furto della vettura. B885B01P-GTT
CHIAVI
B880B01O
Senza Sistema Antifurto

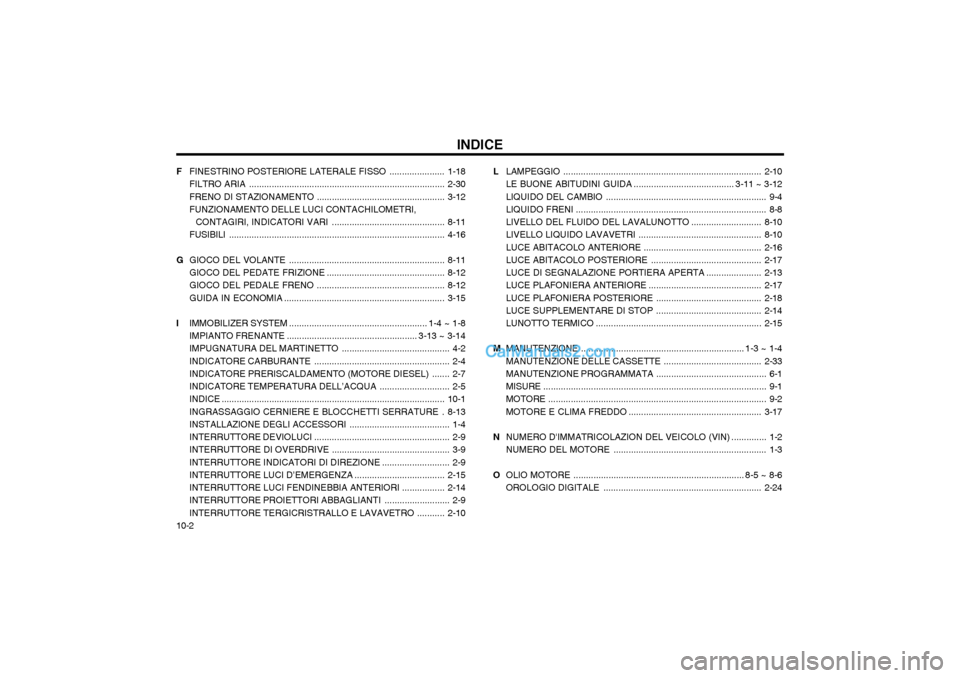

INDICE
10-2 L
LAMPEGGIO ............................................................................... 2-10
LE BUONE ABITUDINI GUIDA ........................................ 3-11 ~ 3-12
LIQUIDO DEL CAMBIO ................................................................ 9-4
LIQUIDO FRENI ............................................................................ 8-8
LIVELLO DEL FLUIDO DEL LAVALUNOTTO ............................8-10
LIVELLO LIQUIDO LAVAVETRI .................................................8-10
LUCE ABITACOLO ANTERIORE ...............................................2-16
LUCE ABITACOLO POSTERIORE ............................................2-17
LUCE DI SEGNALAZIONE PORTIERA APERTA ......................2-13
LUCE PLAFONIERA ANTERIORE .............................................2-17
LUCE PLAFONIERA POSTERIORE ..........................................2-18
LUCE SUPPLEMENTARE DI STOP .......................................... 2-14
LUNOTTO TERMICO .............. .................................................... 2-15
M MANUTENZIONE ................................................................. 1-3 ~ 1-4
MANUTENZIONE DELLE CASSETTE .......................................2-33
MANUTENZIONE PROGRAMMATA ............................................ 6-1
MISURE ......................................................................................... 9-1
MOTORE ....................................................................................... 9-2
MOTORE E CLIMA FREDD O ..................................................... 3-17
N NUMERO D'IMMATRICOLAZION DEL VEICOLO (VIN) .............. 1-2
NUMERO DEL MOTORE ............................................................. 1-3
O OLIO MOTORE .................................................................... 8-5 ~ 8-6
OROLOGIO DIGITALE ............................................................... 2-24
F
FINESTRINO POSTERIORE LATERALE FISSO ......................1-18
FILTRO ARIA .............................................................................. 2-30
FRENO DI STAZIONAMENTO ................................................... 3-12
FUNZIONAMENTO DELLE LUCI CONTACHILOMETRI,
CONTAGIRI, INDICATORI VARI ............................................. 8-11
FUSIBILI ...................................................................................... 4-16
G GIOCO DEL VOLANTE .............................................................. 8-11
GIOCO DEL PEDATE FRIZIONE ............................................... 8-12
GIOCO DEL PEDALE FRENO ................................................... 8-12
GUIDA IN ECONOMIA ................................................................ 3-15
I IMMOBILIZER SYSTEM ....................................................... 1-4 ~ 1-8 IMPIANTO FRENANTE .................................................... 3-13 ~ 3-14
IMPUGNATURA DEL MARTINETTO ........................................... 4-2
INDICATORE C ARBURANTE ...................................................... 2-4
INDICATORE PRERISCALDAMENTO (MOTORE DIESEL) ....... 2-7
INDICATORE TEMPERATURA DELL’ACQUA ............................ 2-5
INDICE ......................................................................................... 10-1
INGRASSAGGIO CERNIERE E BLOCCHETTI SERRATURE . 8-13
INSTALLAZIONE DEGLI ACCESSORI ........................................ 1-4
INTERRUTTORE DEVIOLUCI ...................................................... 2-9
INTERRUTTORE DI OVERDRIVE ............................................... 3-9
INTERRUTTORE INDICATORI DI DIREZIONE ........................... 2-9
INTERRUTTORE LUCI D’EMERGENZA ....................................2-15
INTERRUTTORE LUCI FENDINEBBIA ANTERIORI .................2-14
INTERRUTTORE PROIETTORI ABBAGLIANTI .......................... 2-9
INTERRUTTORE TERGICRISTRALLO E LAVAVETRO ...........2-10
