2003 BMW MOTORRAD F 650 CS Instruktionsbok (in Swedish)

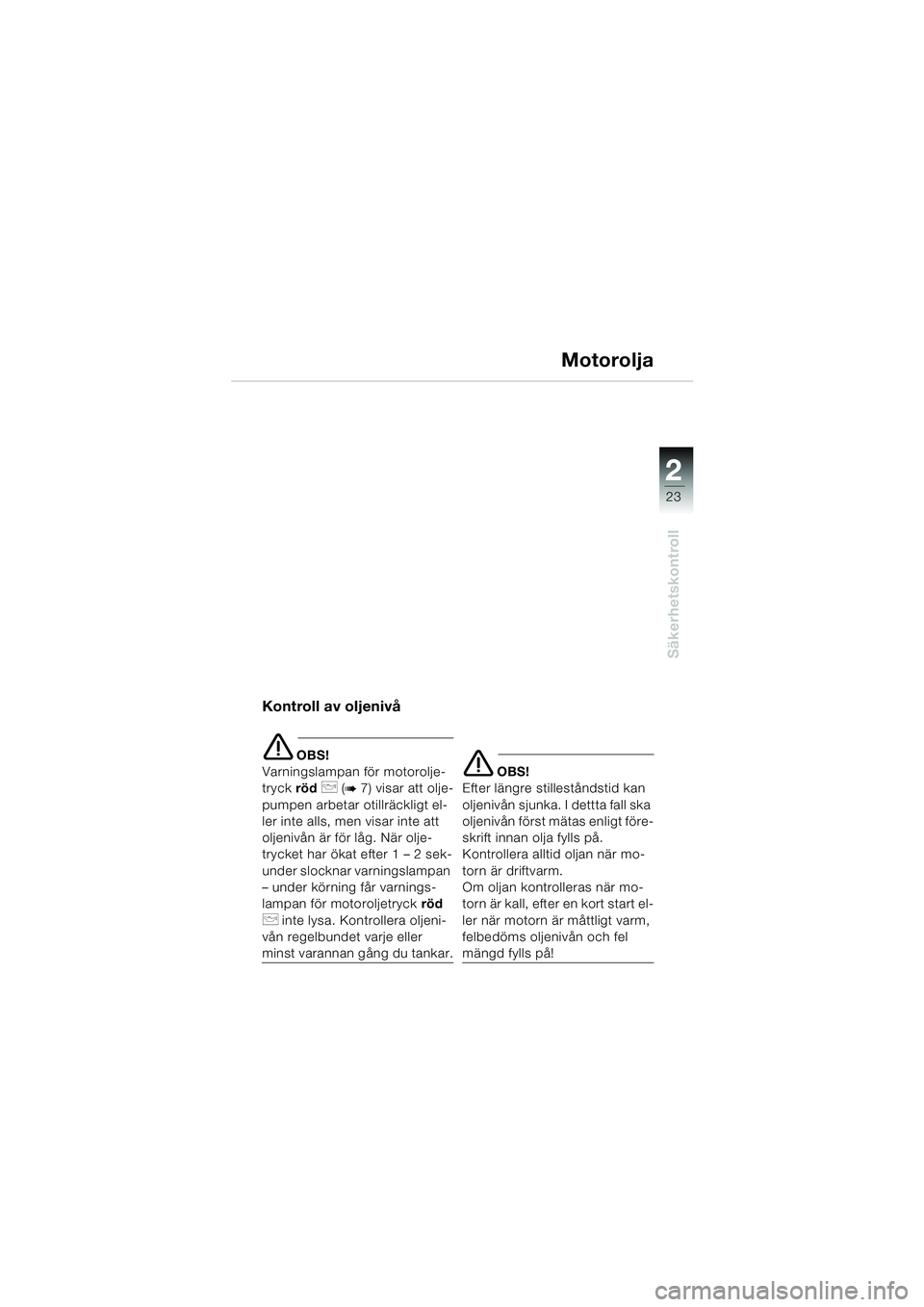

1
23
Säkerhetskontroll
2
Motorolja
Kontroll av oljenivå
e OBS!
Varningslampan för motorolje-
tryck röd
p (b7) visar att olje-
pumpen arbetar otillräckligt el-
ler inte alls, men visar inte att
oljenivån är för låg. När olje-
trycket har ökat efter 1 – 2 sek-
under slocknar varningslampan
– under körning får varnings-
lampan för motoroljetryck röd
pinte lysa. Kontrollera oljeni-
vån regelbundet varje eller
minst varannan gång du tankar.
e OBS!
Efter längre stilleståndstid kan
oljenivån sjunka. I dettta fall ska
oljenivån först mätas enligt före-
skrift innan olja fylls på.
Kontrollera alltid oljan när mo-
torn är driftvarm.
Om oljan kontrolleras när mo-
torn är kall, efter en kort start el-
ler när motorn är måttligt varm,
felbedöms oljenivån och fel
mängd fylls på!
10K14bks2.book Seite 23 Montag, 15. September 2003 1:13 13

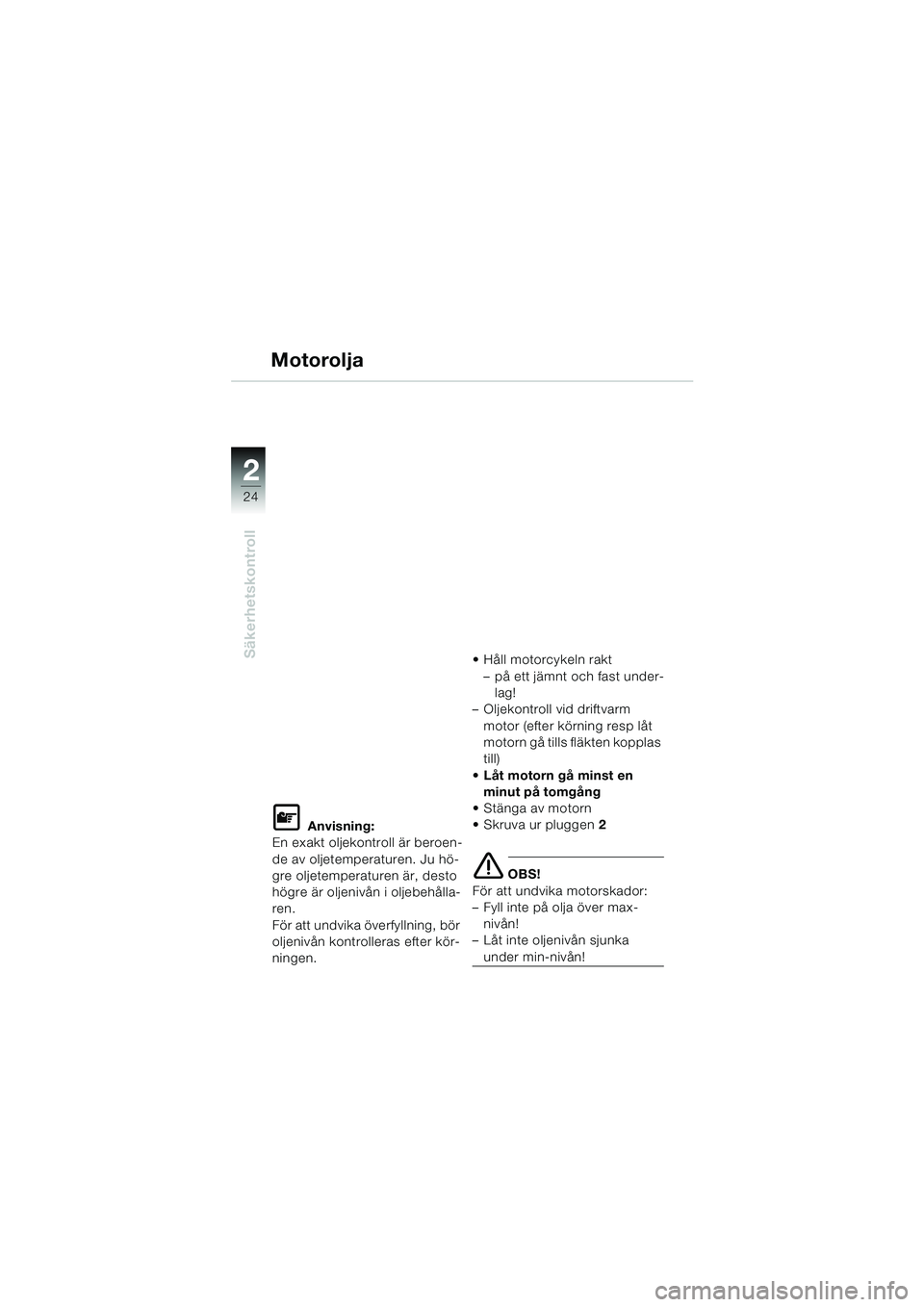

24
Säkerhetskontroll
2
Motorolja
L Anvisning:
En exakt oljekontroll är beroen-
de av oljetemperaturen. Ju hö-
gre oljetemperaturen är, desto
högre är oljenivån i oljebehålla-
ren.
För att undvika överfyllning, bör
oljenivån kontrolleras efter kör-
ningen.  Håll motorcykeln rakt
– på ett jämnt och fast under- lag!
– Oljekontroll vid driftvarm
motor (efter körning resp låt
motorn gå tills fläkten kopplas
till)
 Låt motorn gå minst en minut på tomgång
 Stänga av motorn
 Skruva ur pluggen 2
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
10K14bks2.book Seite 24 Montag, 15. September 2003 1:13 13

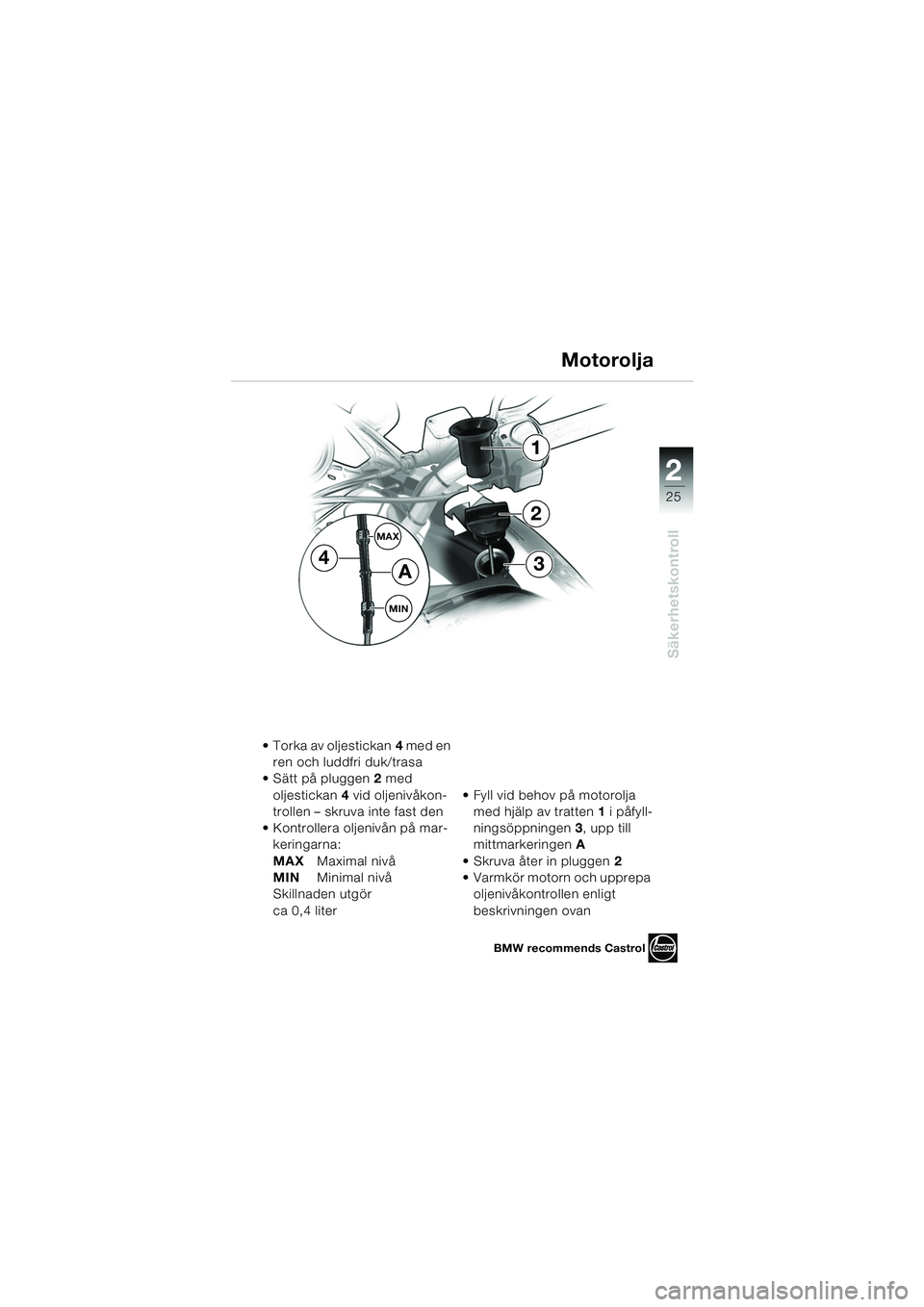

1
25
Säkerhetskontroll
2
MAX
MIN
1
34
2
A
 Torka av oljestickan4 med en
ren och luddfri duk/trasa
 Sätt på pluggen 2 med
oljestickan 4 vid oljenivåkon-
trollen – skruva inte fast den
 Kontrollera oljenivån på mar- keringarna:
MAX Maximal nivå
MIN Minimal nivå
Skillnaden utgör
ca 0,4 liter  Fyll vid behov på motorolja
med hjälp av tratten 1 i påfyll-
ningsöppningen 3, upp till
mittmarkeringen A
 Skruva åter in pluggen 2
 Varmkör motorn och upprepa oljenivåkontrollen enligt
beskrivningen ovan
Motorolja
BMW recommends Castrol
10K14bks2.book Seite 25 Montag, 15. September 2003 1:13 13

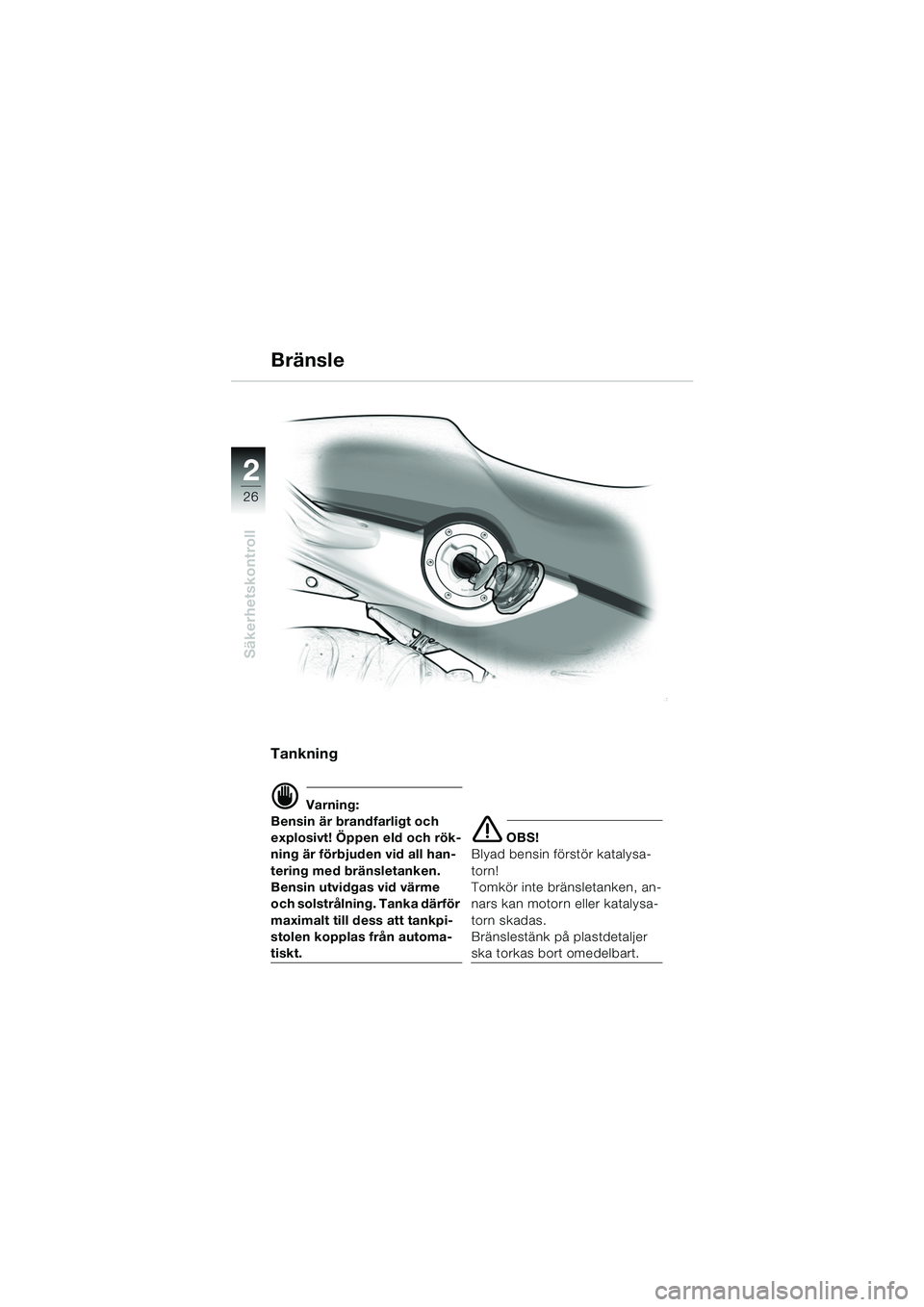

26
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
maximalt till dess att tankpi-
stolen kopplas från automa-
tiskt.
e OBS!
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn eller katalysa-
torn skadas.
Bränslestänk på plastdetaljer
ska torkas bort omedelbart.
Bränsle
10K14bks2.book Seite 26 Montag, 15. September 2003 1:13 13

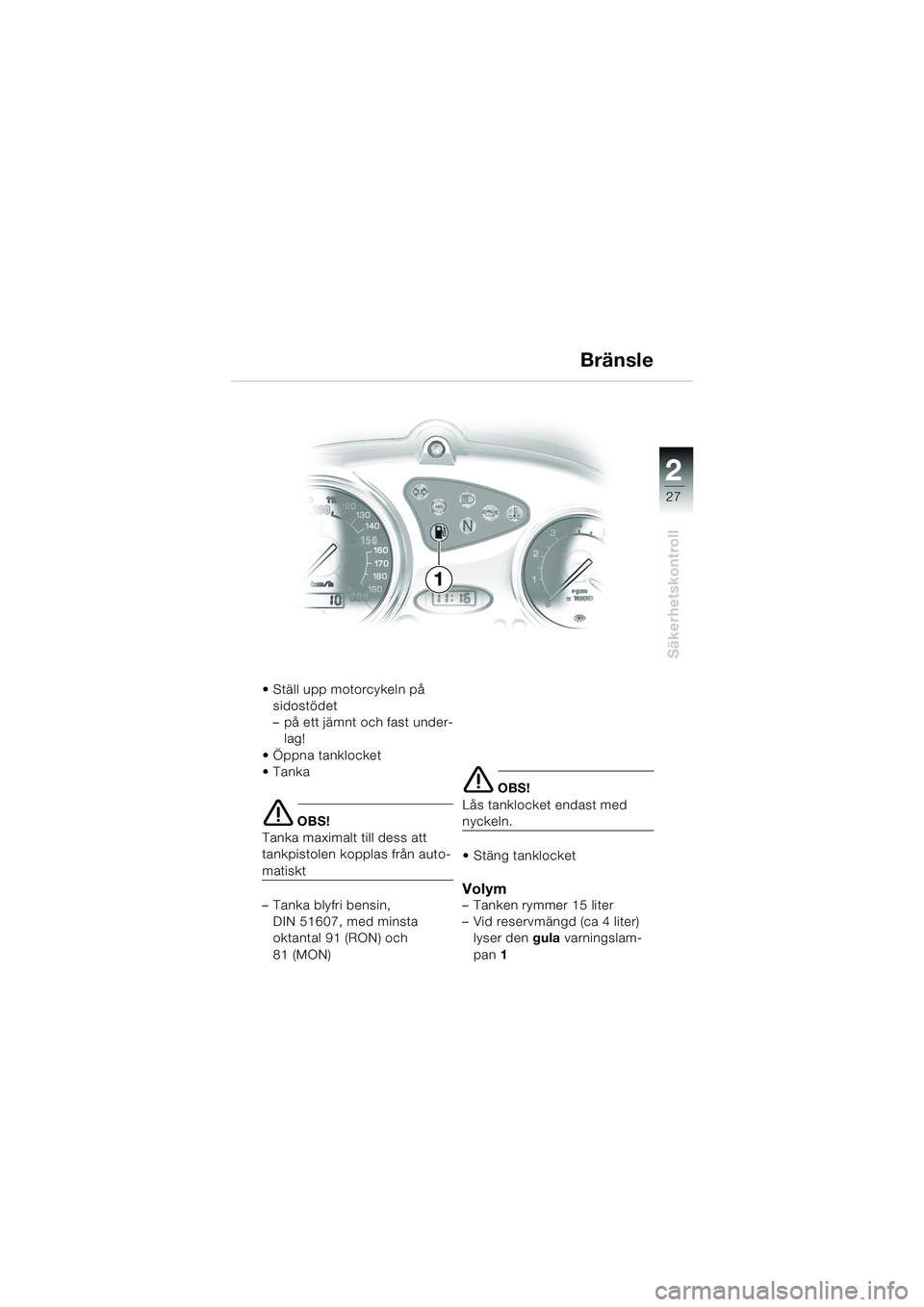

1
27
Säkerhetskontroll
2
 Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under-lag!
 Öppna tanklocket
Tanka
e OBS!
Tanka maximalt till dess att
tankpistolen kopplas från auto-
matiskt
– Tanka blyfri bensin, DIN 51607, med minsta
oktantal 91 (RON) och
81 (MON)
e OBS!
Lås tanklocket endast med
nyckeln.
 Stäng tanklocket
Volym– Tanken rymmer 15 liter
– Vid reservmängd (ca 4 liter) lyser den gula varningslam-
pan 1
Bränsle
1
10K14bks2.book Seite 27 Montag, 15. September 2003 1:13 13

28
Säkerhetskontroll
2
Kopplingshandtagets spel
e OBS!
Körning utan spel i kopplings-
handtaget leder till skador i
kopplingen.
Grundinställning av kopplingen
görs vid BMW-service.
Kontroll:
 Dra in handtaget tills ett mot-
stånd känns
 Mät spelet
Riktvärde: B = 1…2 mm Inställning:
 Skjut tillbaka damasken
5
 Lossa låsmuttern 4
 Vrid på inställningsskruven 6
 Dra åt låsmuttern 4
 Kontrollera spelet och ställ in det vid behov
 Dra tillbaka damasken 5 över
låsmuttern 4 och inställnings-
skruven 6
Inställning av
kopplingshandtag
 Ställ in optimalt avstånd med inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Handtag
6
4
B
5
A
31
10K14bks2.book Seite 28 Montag, 15. September 2003 1:13 13

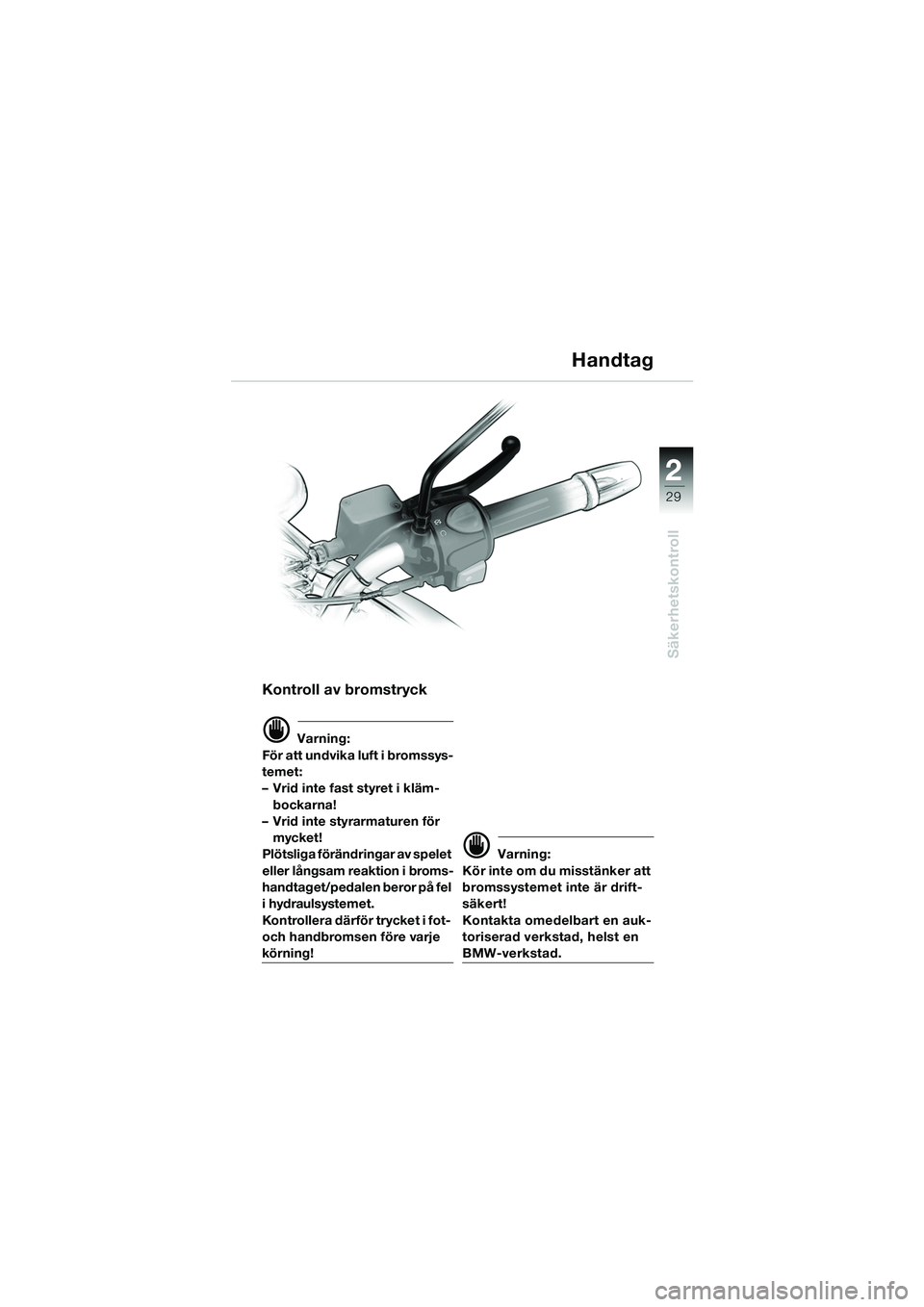

1
29
Säkerhetskontroll
2
Kontroll av bromstryck
d Varning:
För att undvika luft i bromssys-
temet:
– Vrid inte fast styret i kläm- bockarna!
– Vrid inte styrarmaturen för
mycket!
Plötsliga förändringar av spelet
eller långsam reaktion i broms-
handtaget/pedalen beror på fel
i hydraulsystemet.
Kontrollera därför trycket i fot-
och handbromsen före varje
körning!
d Varning:
Kör inte om du misstänker att
bromssystemet inte är drift-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
Handtag
10K14bks2.book Seite 29 Montag, 15. September 2003 1:13 13

30
Säkerhetskontroll
2
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftsäkerhet, ska alla
arbeten på bromsarna utföras
av en auktoriserad verkstad,
o ch d å h el st a v e n B M W -ve r k -
stad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromshandtaget/pedalen be-
ror på fel i bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
bromssystemet inte är drift-
säkert!
Skruven på fotbromspedalen
får under inga omständighe-
ter ställas om!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
Bromsar – allmänt
