2003 BMW MOTORRAD F 650 CS Instruktionsbok (in Swedish)

111
7

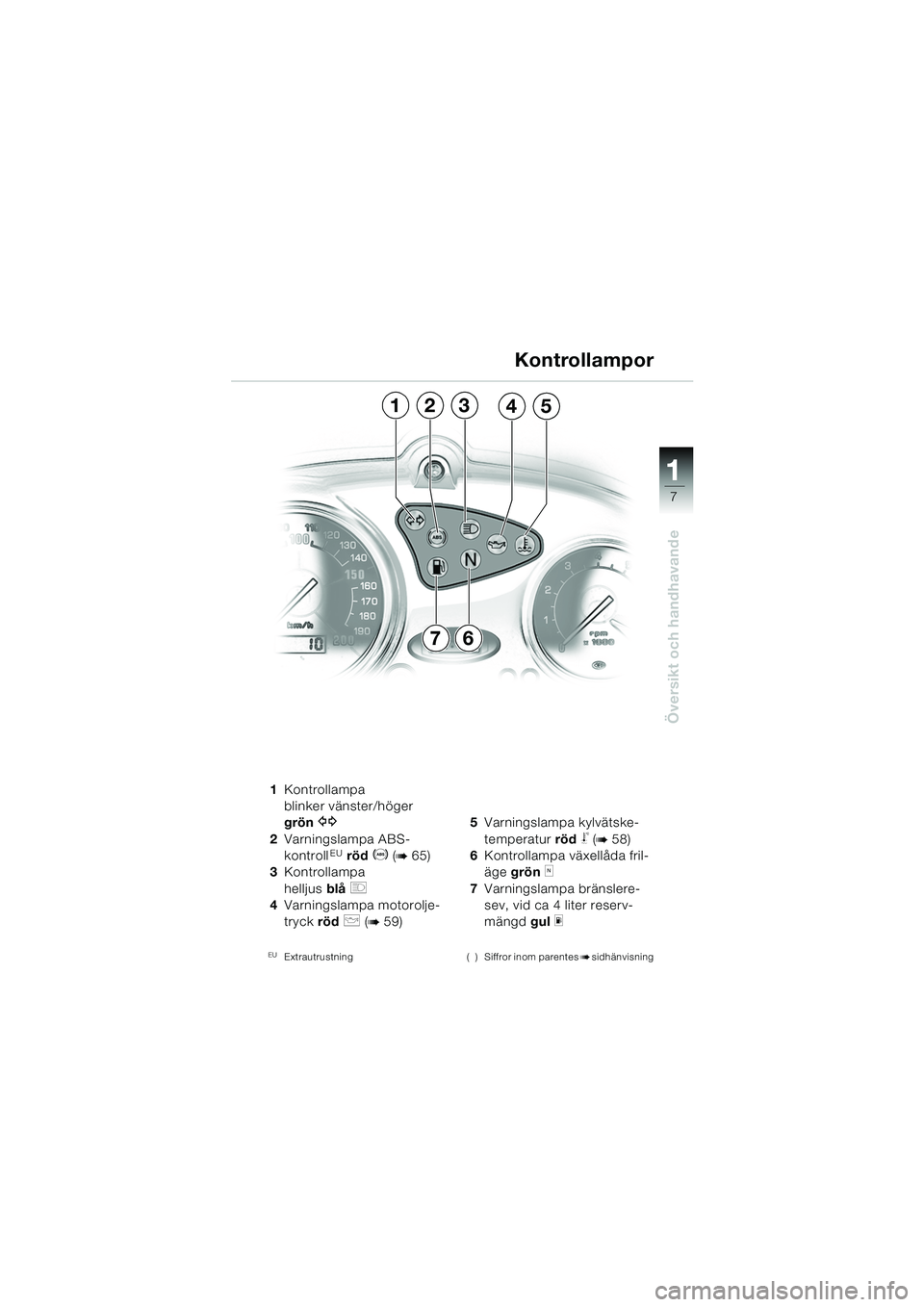

Översikt och handhavande
1Kontrollampa
blinker vänster/höger
grön
Z
2Varningslampa ABS-
kontrollEU röd D(b65)
3 Kontrollampa
helljus blå
q
4Varningslampa motorolje-
tryck röd
p(b59)
EUExtrautrustning
5Varningslampa kylvätske-
temperatur röd
j (b58)
6 Kontrollampa växellåda fril-
äge grön
k
7Varningslampa bränslere-
sev, vid ca 4 liter reserv-
mängd gul
m
( ) Siffror inom parentesbsidhänvisning
Kontrollampor
13542
76
10K14bks2.book Seite 7 Montag, 15. September 2003 1:13 13

11
8
Översikt och handhavande

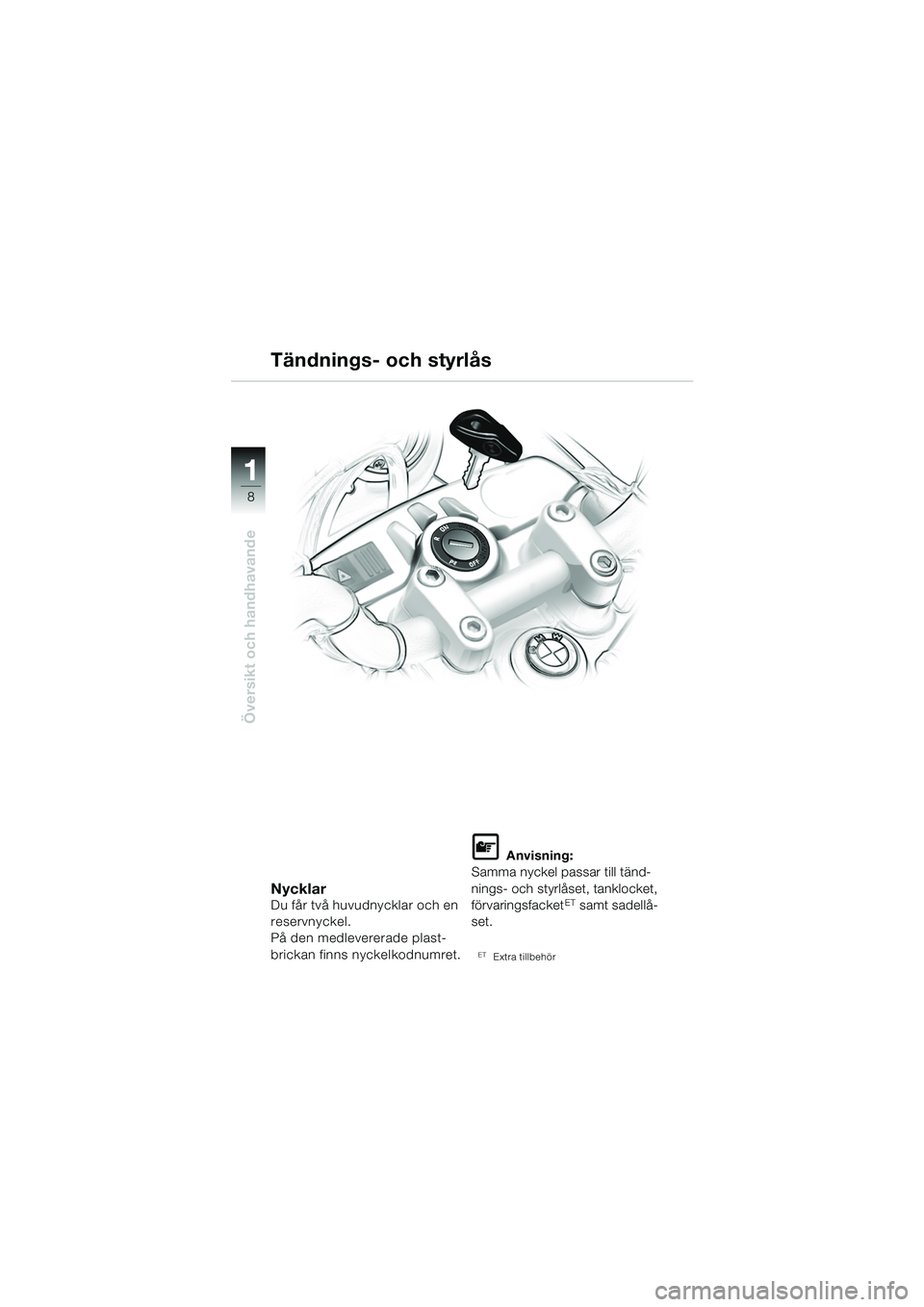

NycklarDu får två huvudnycklar och en
reservnyckel.
På den medlevererade plast-
brickan finns nyckelkodnumret.
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket,
förvaringsfacket
ET samt sadellå-
set.
ET Extra tillbehör
Tändnings- och styrlås
10K14bks2.book Seite 8 Montag, 15. September 2003 1:13 13

111
9
Översikt och handhavande

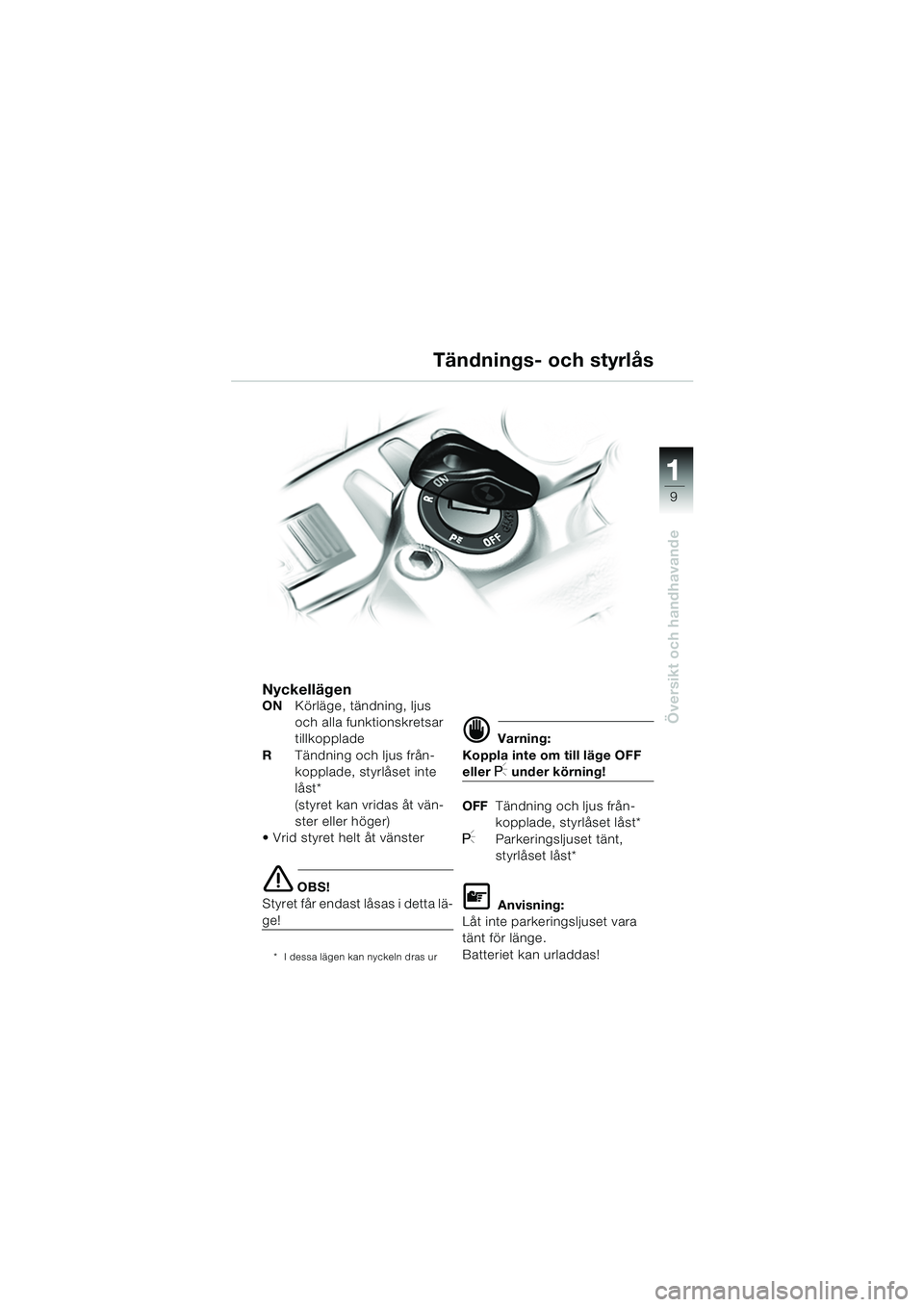

NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R Tändning och ljus från-
kopplade, styrlåset inte
låst*
(styret kan vridas åt vän-
ster eller höger)
 Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i detta lä-
ge!
* I dessa lägen kan nyckeln dras ur
d Varning:
Koppla inte om till läge OFF
eller I under körning!
OFF Tändning och ljus från-
kopplade, styrlåset låst*
IParkeringsljuset tänt,
styrlåset låst*
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge.
Batteriet kan urladdas!
Tändnings- och styrlås
10K14bks2.book Seite 9 Montag, 15. September 2003 1:13 13

11
10

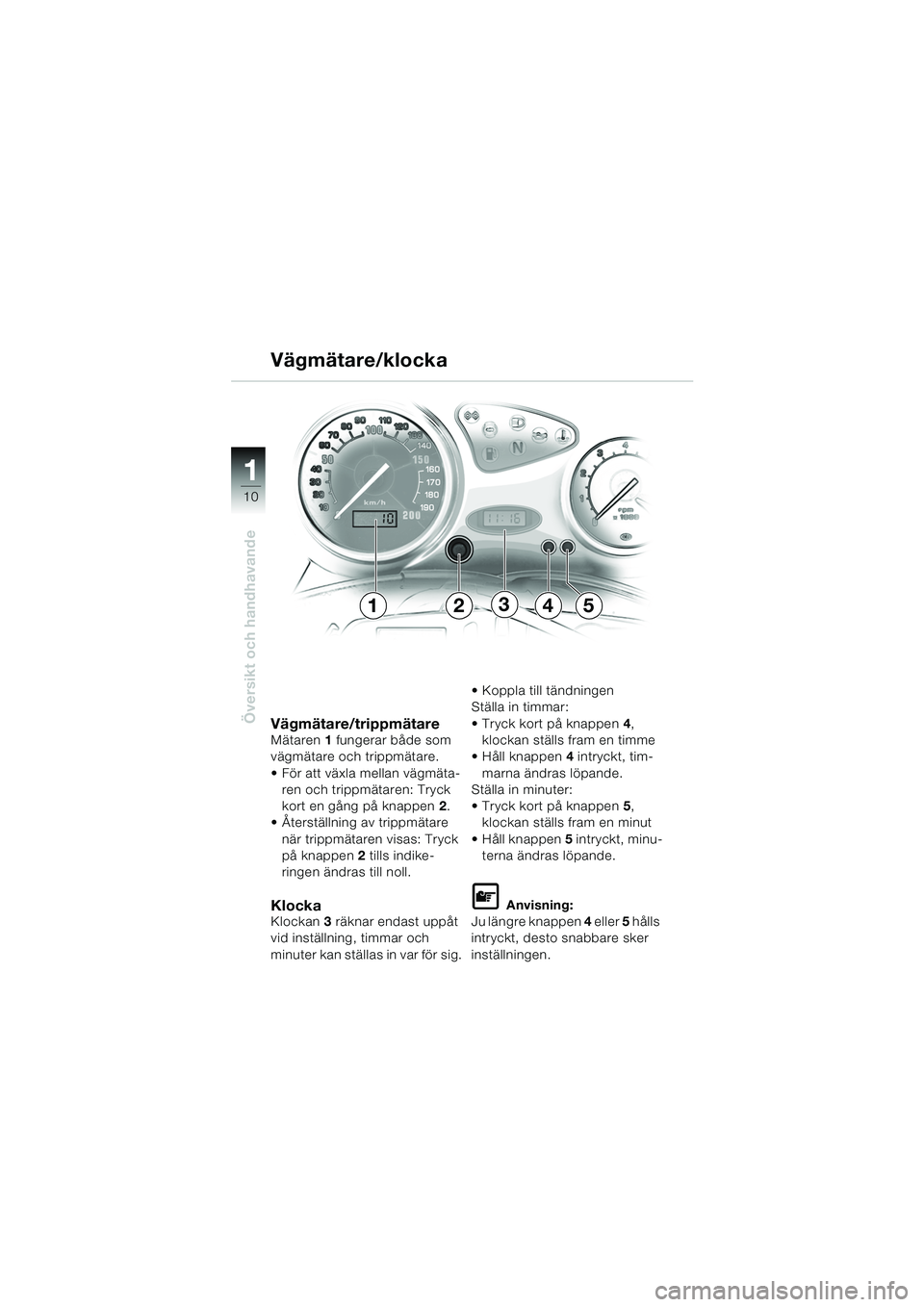

Översikt och handhavandeVägmätare/trippmätareMätaren 1 fungerar både som
vägmätare och trippmätare.
 För att växla mellan vägmäta- ren och trippmätaren: Tryck
kort en gång på knappen 2.
 Återställning av trippmätare
när trippmätaren visas: Tryck
på knappen 2 tills indike-
ringen ändras till noll.
KlockaKlockan 3 räknar endast uppåt
vid inställning, timmar och
minuter kan ställas in var för sig.  Koppla till tändningen
Ställa in timmar:
 Tryck kort på knappen
4,
klockan ställs fram en timme
 Håll knappen 4 intryckt, tim-
marna ändras löpande.
Ställa in minuter:
 Tryck kort på knappen 5,
klockan ställs fram en minut
 Håll knappen 5 intryckt, minu-
terna ändras löpande.
L Anvisning:
Ju längre knappen 4 eller 5 hålls
intryckt, desto snabbare sker
inställningen.
Vägmätare/klocka
24513
10K14bks2.book Seite 10 Montag, 15. September 2003 1:13 13

111
11
Översikt och handhavande

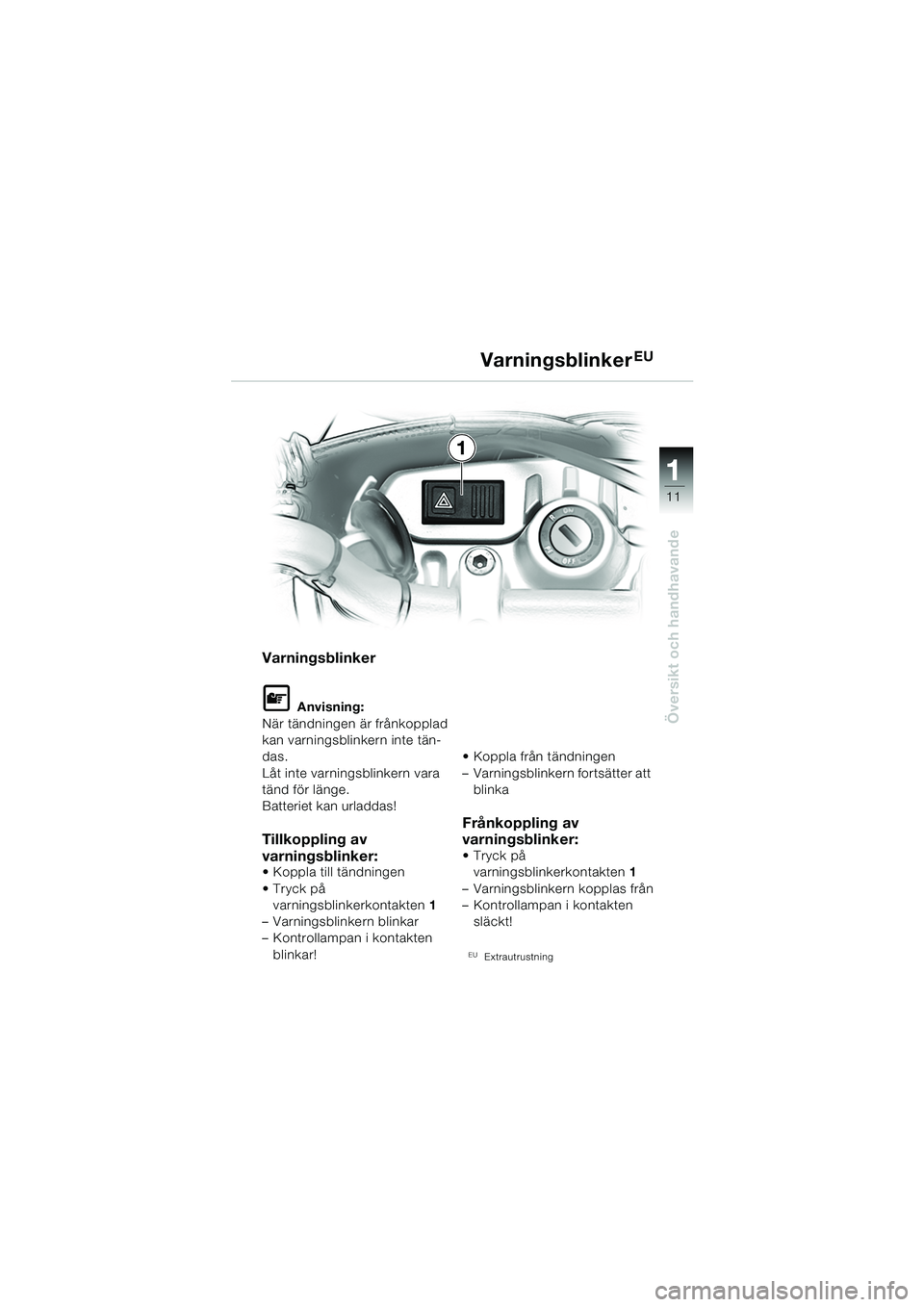

Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
 Koppla till tändningen
Tryck på varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten blinkar!  Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
Frånkoppling av
varningsblinker:
Tryck på varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Kontrollampan i kontakten släckt!
EUExtrautrustning
VarningsblinkerEU
1
10K14bks2.book Seite 11 Montag, 15. September 2003 1:13 13

11
12
Översikt och handhavande

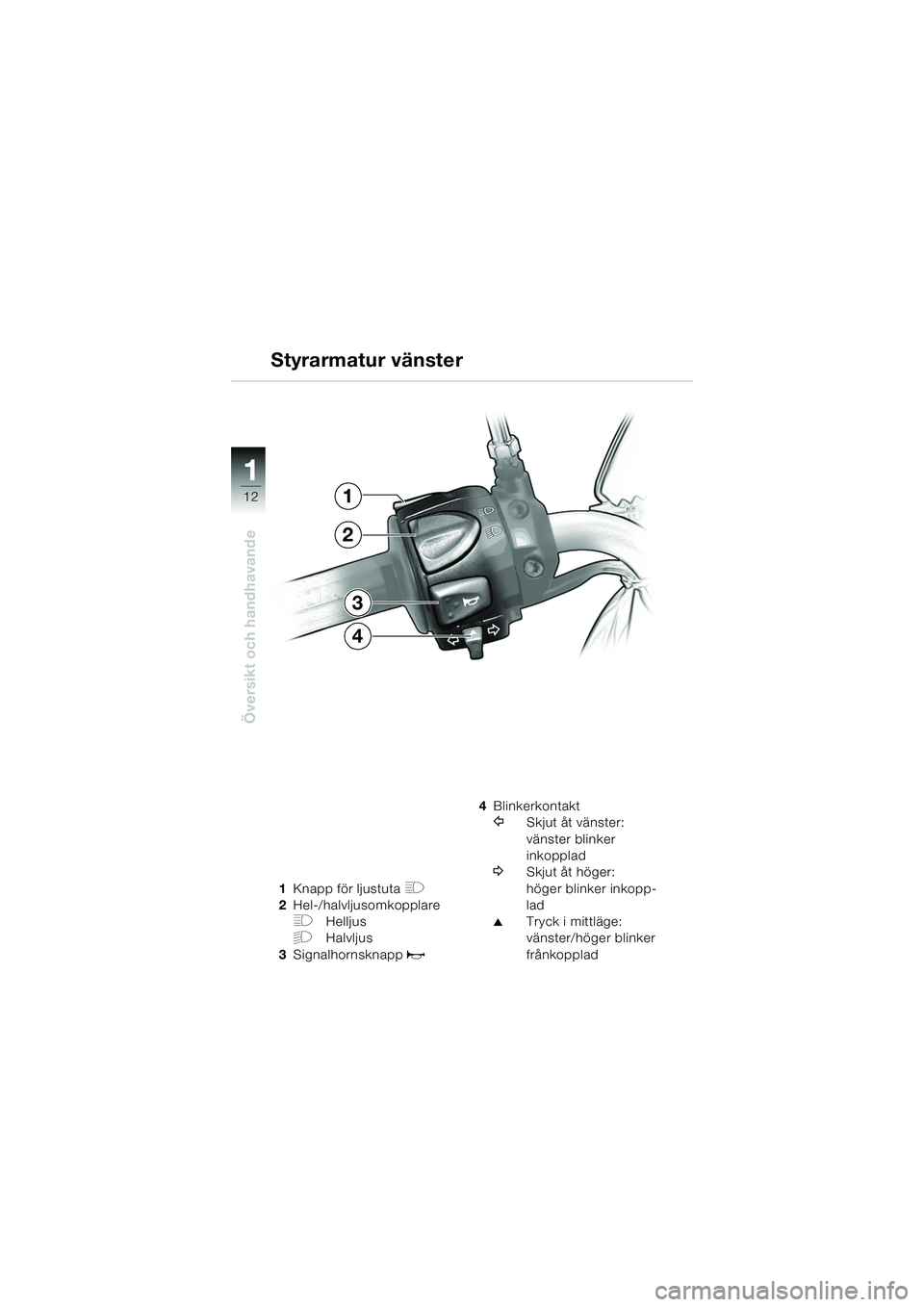

1Knapp för ljustuta H
2Hel-/halvljusomkopplare
FHelljus
GHalvljus
3 Signalhornsknapp
z
4Blinkerkontakt
YSkjut åt vänster:
vänster blinker
inkopplad
WSkjut åt höger:
höger blinker inkopp-
lad
▲Tryck i mittläge:
vänster/höger blinker
frånkopplad
Styrarmatur vänster
1
2
3
4
10K14bks2.book Seite 12 Montag, 15. September 2003 1:13 13

111
13

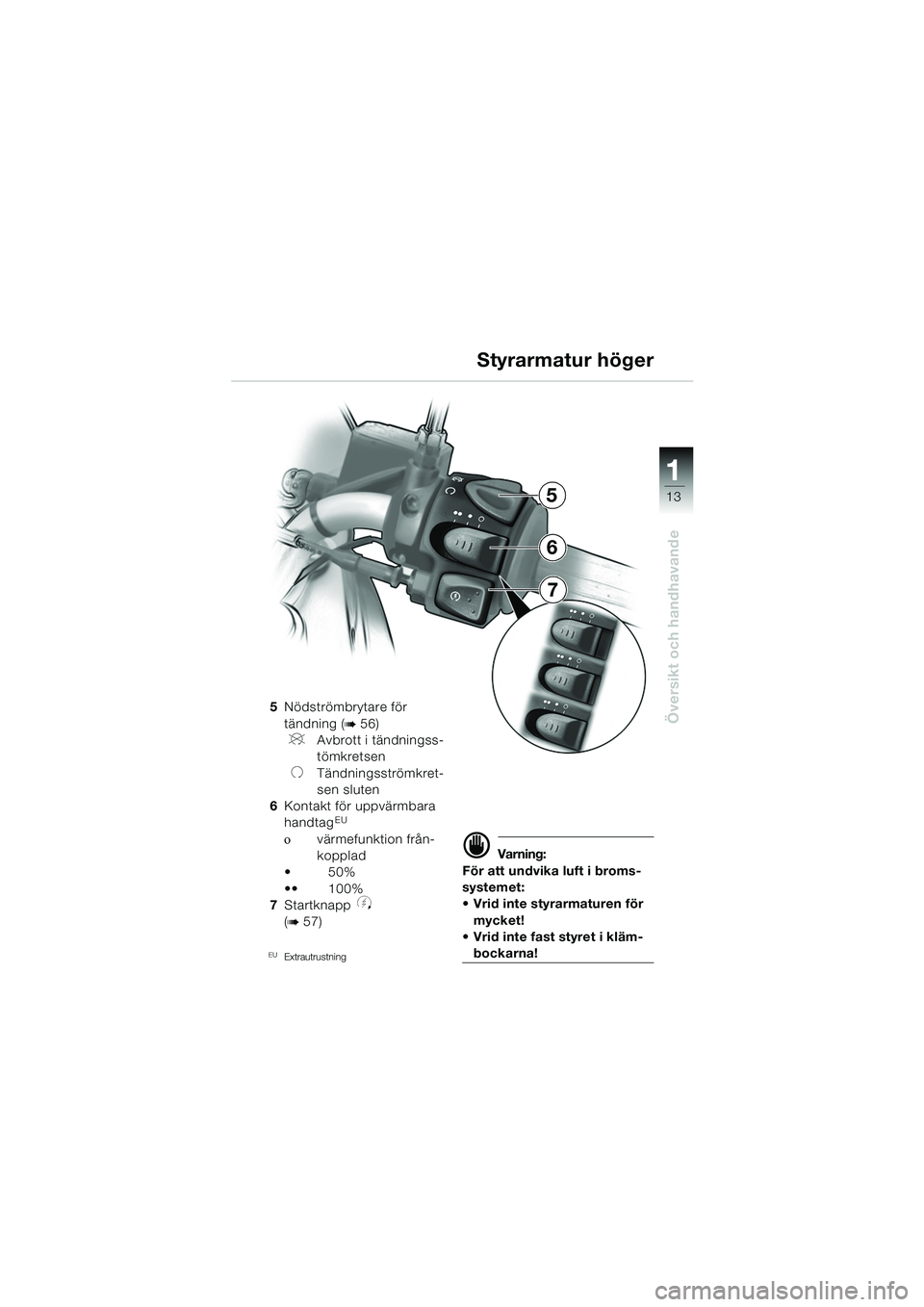

Översikt och handhavande5Nödströmbrytare för
tändning (
b56)
VAvbrott i tändningss-
tömkretsen
UTändningsströmkret-
sen sluten
6 Kontakt för uppvärmbara
handtag
EU
οvärmefunktion från-
kopplad
50%
 100%
7 Startknapp
y
(b57)
EUExtrautrustning
d Varning:
För att undvika luft i broms-
systemet:
 Vrid inte styrarmaturen för mycket!
 Vrid inte fast styret i kläm-
bockarna!
Styrarmatur höger
5
7
6
10K14bks2.book Seite 13 Montag, 15. September 2003 1:13 13

11
14
Översikt och handhavande

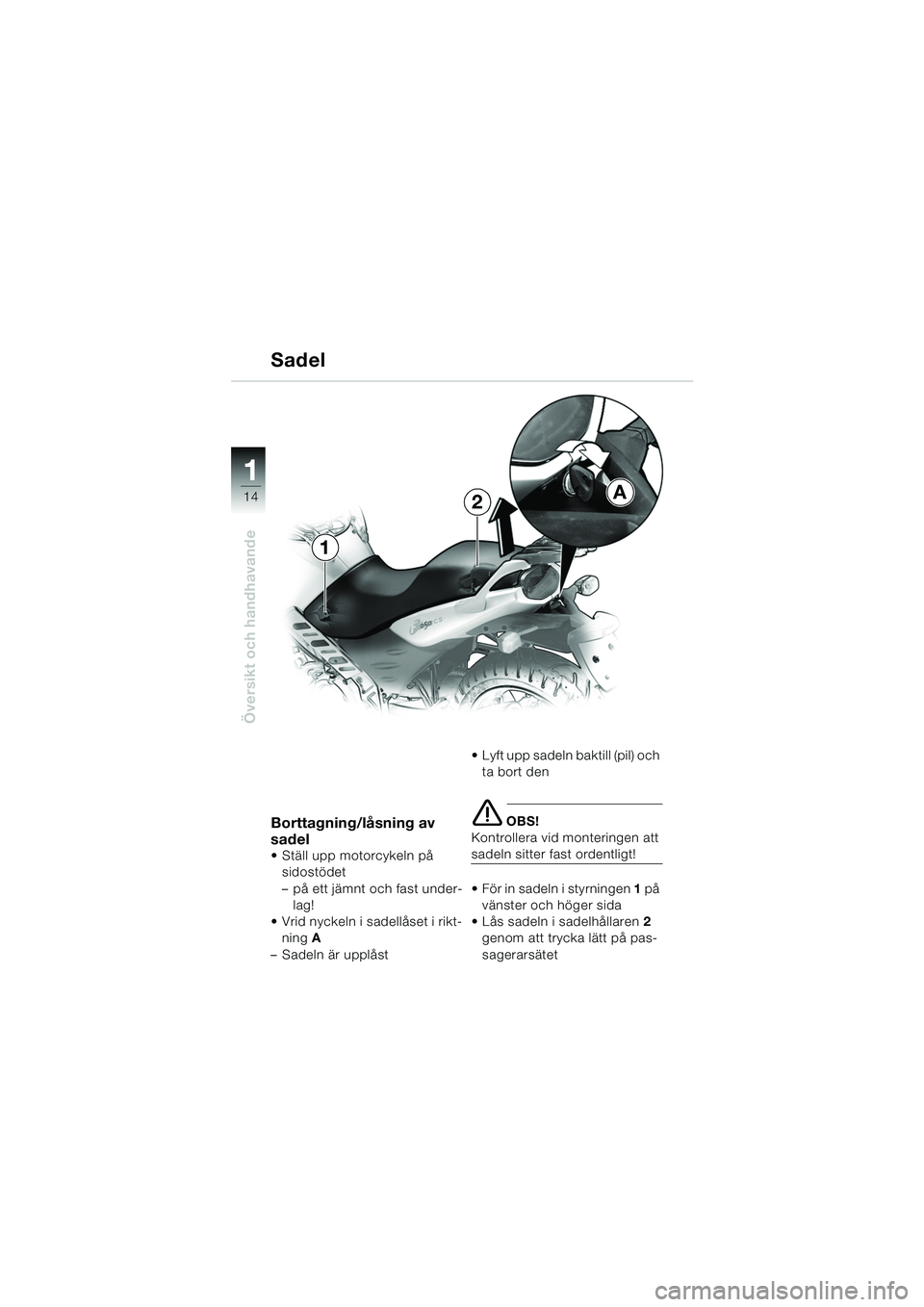

Sadel
Borttagning/låsning av
sadel
 Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under- lag!
 Vrid nyckeln i sadellåset i rikt- ning A
– Sadeln är upplåst  Lyft upp sadeln baktill (pil) och
ta bort den
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
 För in sadeln i styrningen 1 på
vänster och höger sida
 Lås sadeln i sadelhållaren 2
genom att trycka lätt på pas-
sagerarsätet
A
1
2
10K14bks2.book Seite 14 Montag, 15. September 2003 1:13 13
