2003 BMW MOTORRAD F 650 CS Instruktionsbok (in Swedish)

111
15
Översikt och handhavande

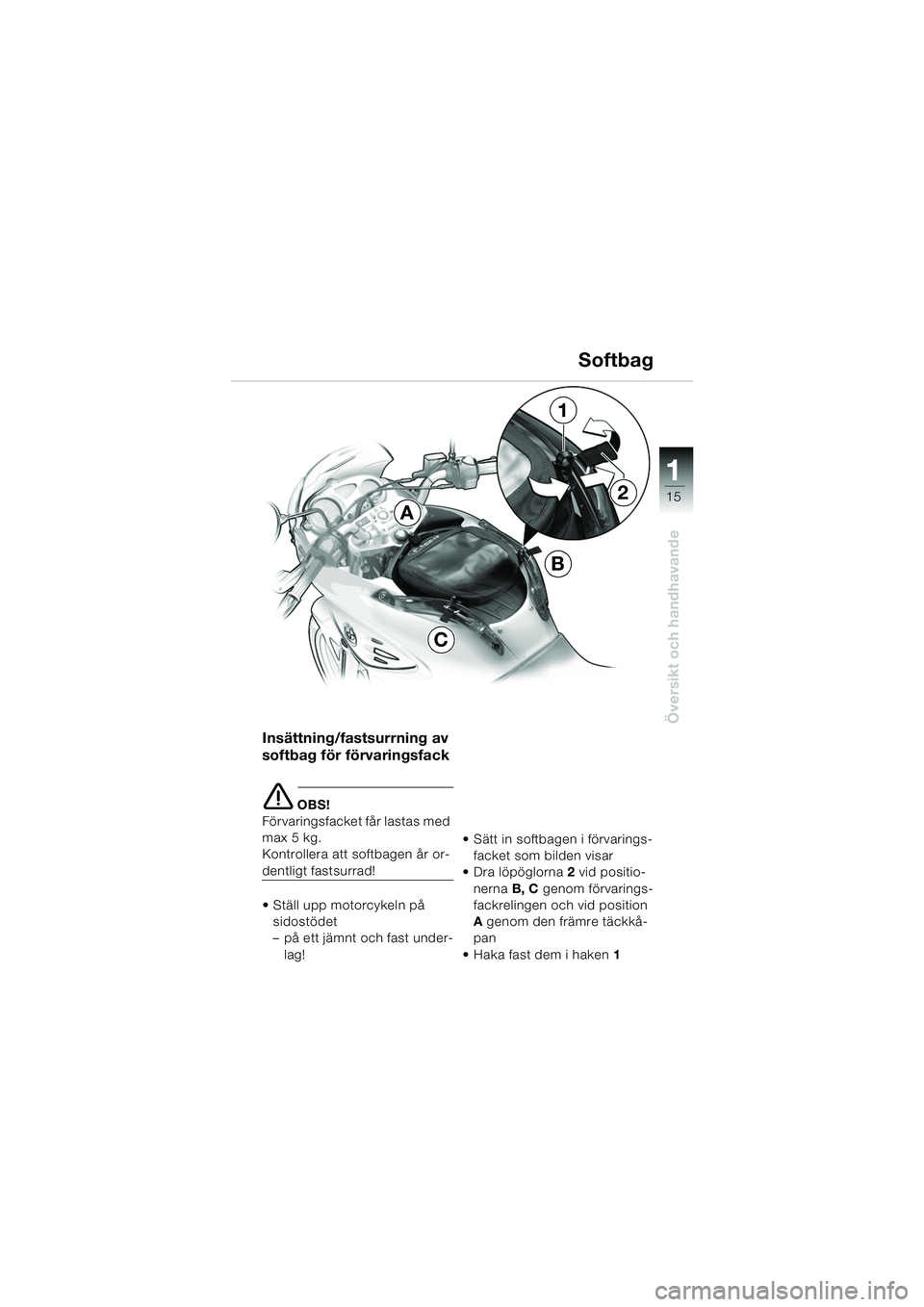

Softbag
Insättning/fastsurrning av
softbag för förvaringsfack
e OBS!
Förvaringsfacket får lastas med
max 5 kg.
Kontrollera att softbagen år or-
dentligt fastsurrad!
 Ställ upp motorcykeln på
sidostödet
– på ett jämnt och fast under-lag!  Sätt in softbagen i förvarings-
facket som bilden visar
 Dra löpöglorna 2 vid positio-
nerna B, C genom förvarings-
fackrelingen och vid position
A genom den främre täckkå-
pan
 Haka fast dem i haken 1
C
B
A
1
2
10K14bks2.book Seite 15 Montag, 15. September 2003 1:13 13

11
16
Översikt och handhavande
1

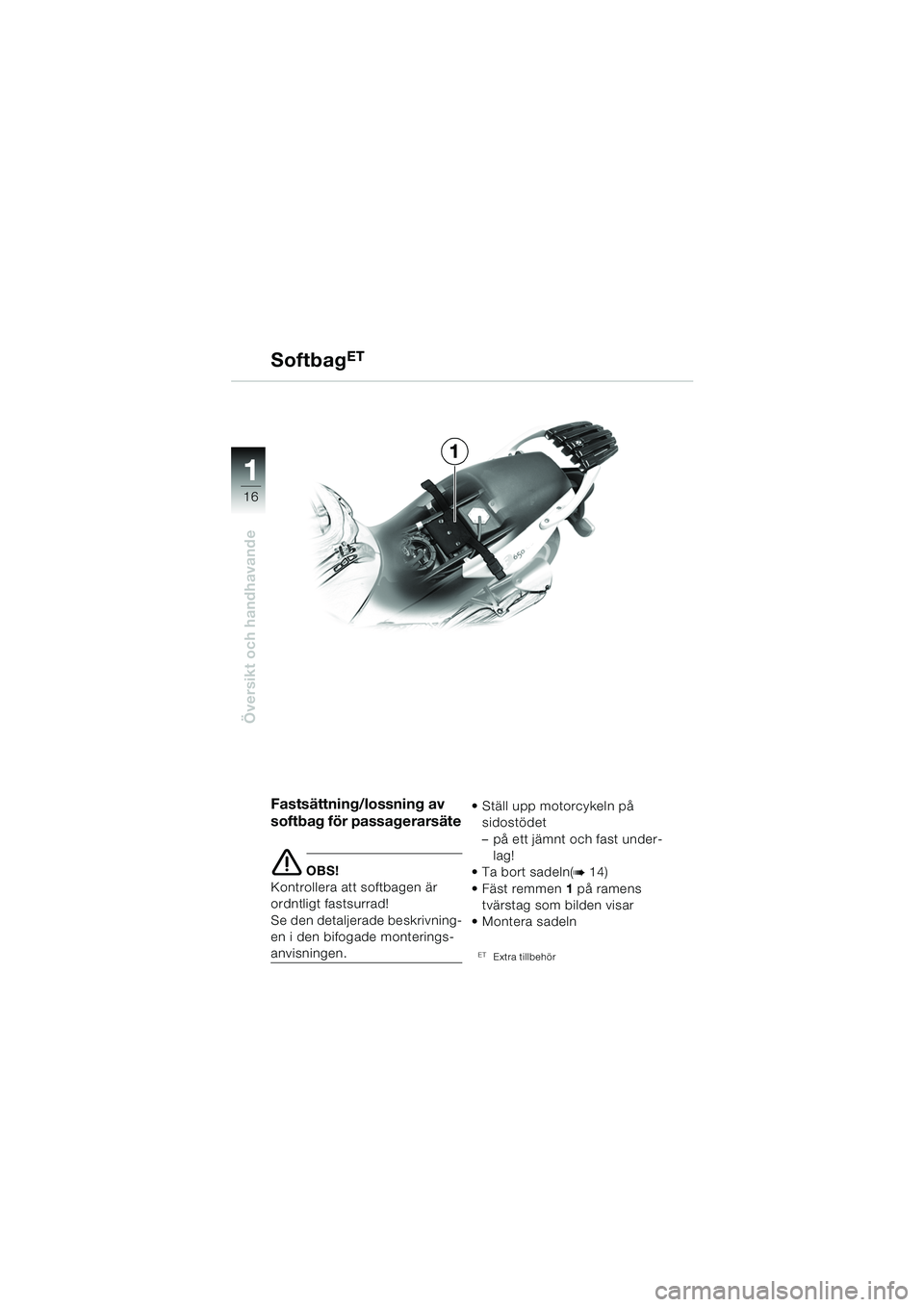

Softbag
ET
Fastsättning/lossning av
softbag för passagerarsäte
e OBS!
Kontrollera att softbagen är
ordntligt fastsurrad!
Se den detaljerade beskrivning-
en i den bifogade monterings-
anvisningen.  Ställ upp motorcykeln på
sidostödet
– på ett jämnt och fast under-
lag!
Ta bort sadeln(
b14)
Fäst remmen 1 på ramens
tvärstag som bilden visar
 Montera sadeln
ET Extra tillbehör
10K14bks2.book Seite 16 Montag, 15. September 2003 1:13 13

111
17
Översikt och handhavande
SoftbagET
• Läggsoftbagen på passagerar-sätet med blixtlåset bakåt
Stick in
fastsurrningsremmarna 4 fram
till vänster och höger i
öglorna 3, spänn och lås dem
 Linda de bakre fastsurrningsremmarna 5 runt
pakethållaren på vänster och
höger sida som bilden visar (pil)
Lås låset 2 och spänn remmen Demonteringen görs i omvänd
ordning
ET Extra tillbehör
2
54
3
10K1401s2.fm Seite 17 Montag, 29. September 2003 4:36 16

11
18
Översikt och handhavande

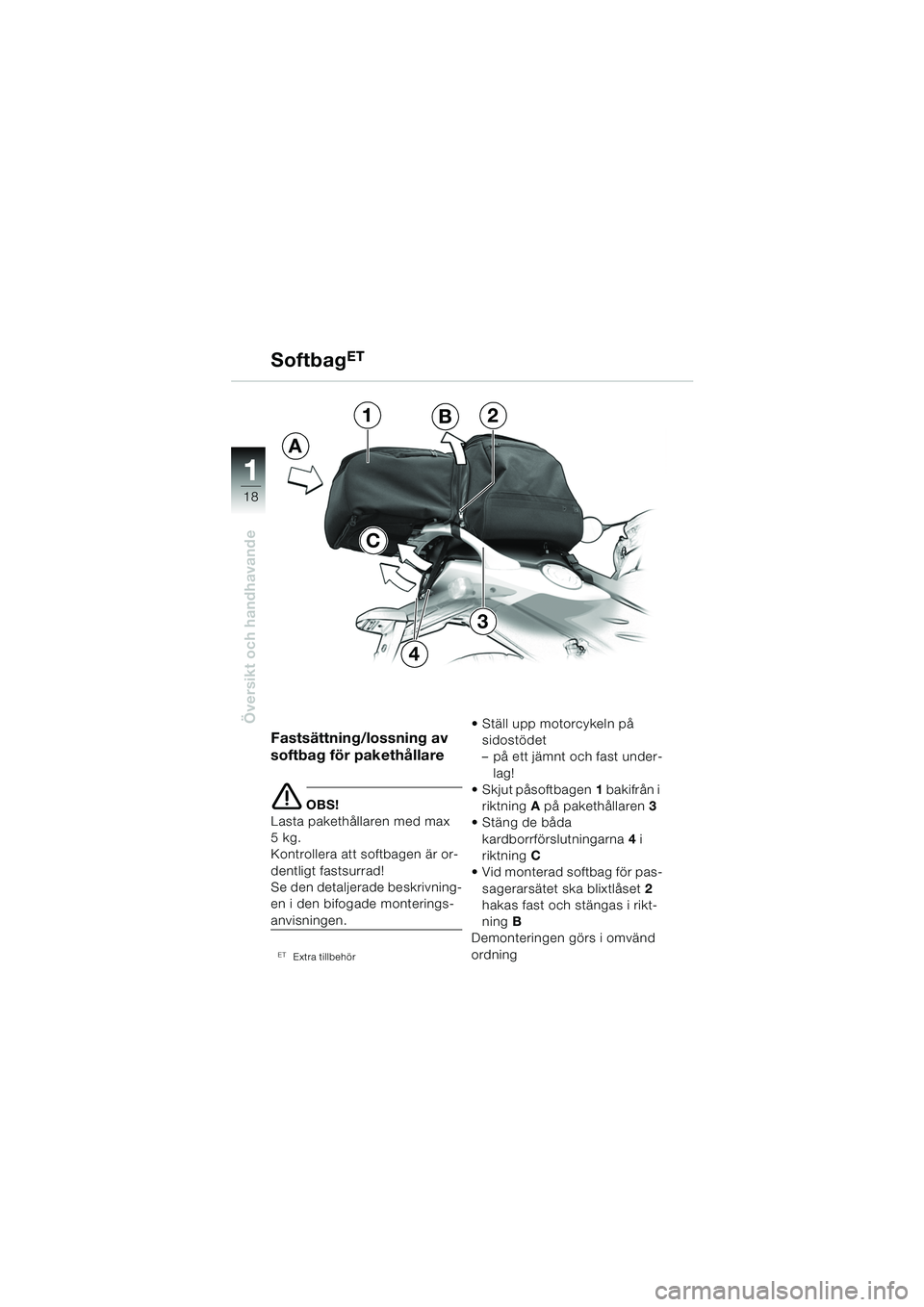

Fastsättning/lossning av
softbag för pakethållare
e OBS!
Lasta pakethållaren med max
5kg.
Kontrollera att softbagen är or-
dentligt fastsurrad!
Se den detaljerade beskrivning-
en i den bifogade monterings-
anvisningen.
ET Extra tillbehör
 Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under-
lag!
Skjut påsoftbagen 1 bakifrån i
riktning A på pakethållaren 3
 Stäng de båda
kardborrförslutningarna 4 i
riktning C
 Vid monterad softbag för pas-
sagerarsätet ska blixtlåset 2
hakas fast och stängas i rikt-
ning B
Demonteringen görs i omvänd
ordning
SoftbagET
12
3
4
A
B
C
10K14bks2.book Seite 18 Montag, 15. September 2003 1:13 13

111
19
Översikt och handhavande
A
1
Topbox
ET
d Varning:
Om motorcykeln har vält
omkull, måste du kontrollera
att topboxen fortfarande är
ordentligt monterad!
Topboxen får lastas med max
5kg !
Med topbox rekommenderas
en hastighetsgräns på
130 km/h!
Öppning av topbox Vrid nyckeln i topboxlåset till läge A
 Fäll låsanordningen 1 uppåt
tills topboxlocket öppnas
Stängning av topbox Vrid nyckeln i topboxlåset i läge A
 Tryck ned topboxlocket
 Tryck ned låsanordningen 1
 Lås och dra ur nyckeln
ET Extra tillbehör
10K14bks2.book Seite 19 Montag, 15. September 2003 1:13 13

11
20
Översikt och handhavande

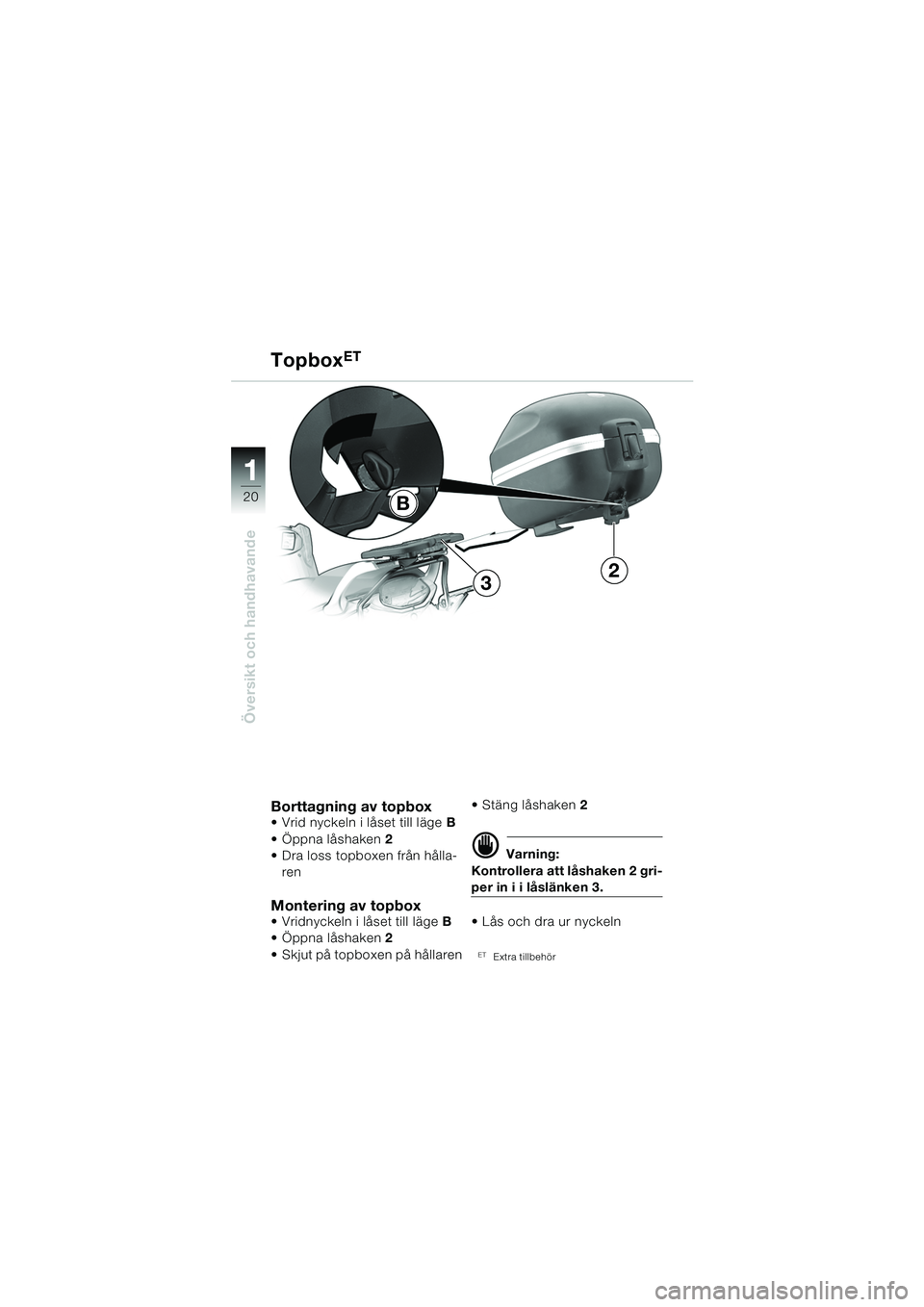

TopboxET
Borttagning av topbox Vrid nyckeln i låset till lägeB
 Öppna låshaken 2
 Dra loss topboxen från hålla- ren
Montering av topbox Vridnyckeln i låset till läge B
 Öppna låshaken 2
 Skjut på topboxen på hållaren Stäng låshaken
2
d Varning:
Kontrollera att låshaken 2 gri-
per in i i låslänken 3.
 Lås och dra ur nyckeln
ET Extra tillbehör
2
B
3
10K14bks2.book Seite 20 Montag, 15. September 2003 1:13 13

1
21

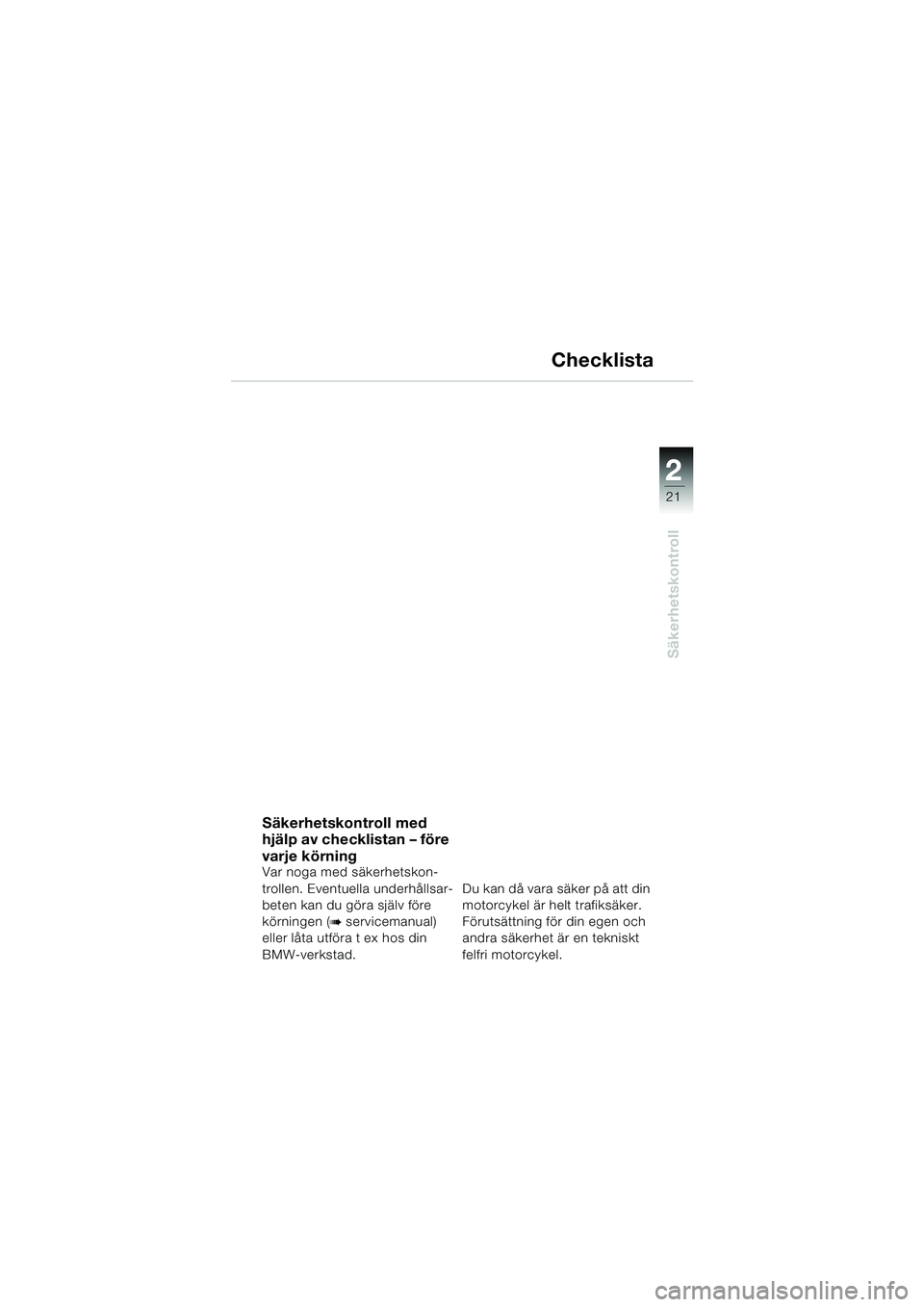

Säkerhetskontroll
2
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten kan du göra själv före
körningen (
b servicemanual)
eller låta utföra t ex hos din
BMW-verkstad. Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andra säkerhet är en tekniskt
felfri motorcykel.
10K14bks2.book Seite 21 Montag, 15. September 2003 1:13 13

22

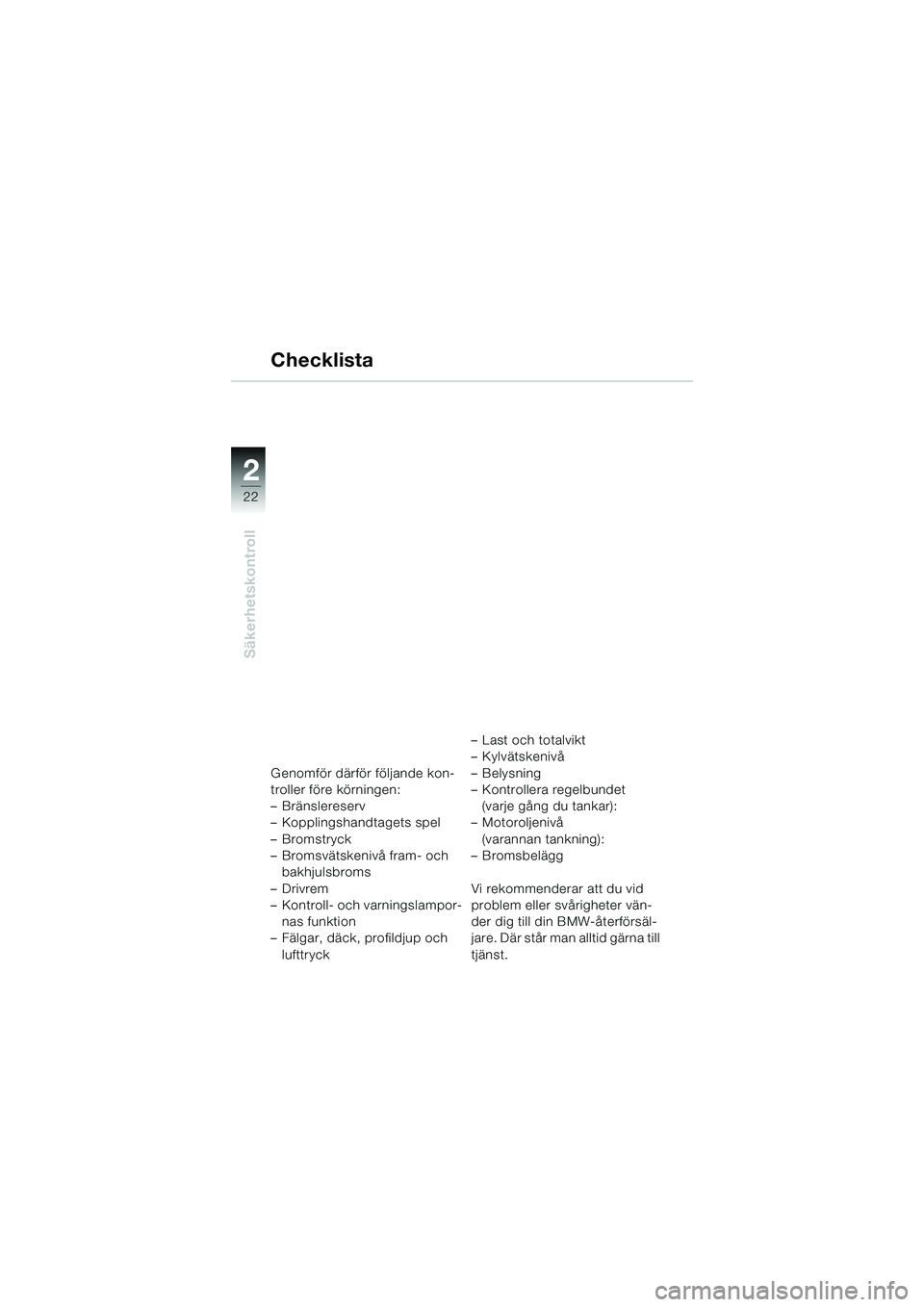

Säkerhetskontroll
2
Checklista
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Kopplingshandtagets spel
–Bromstryck
– Bromsvätskenivå fram- och bakhjulsbroms
–Drivrem
– Kontroll- och varningslampor- nas funktion
– Fälgar, däck, profildjup och
lufttryck – Last och totalvikt
– Kylvätskenivå
–Belysning
– Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå
(varannan tankning):
– Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-återförsäl-
jare. Där står man alltid gärna till
tjänst.
10K14bks2.book Seite 22 Montag, 15. September 2003 1:13 13
