2003 BMW MOTORRAD F 650 CS Handleiding (in Dutch)

1
31
Veiligheidscontrole
2

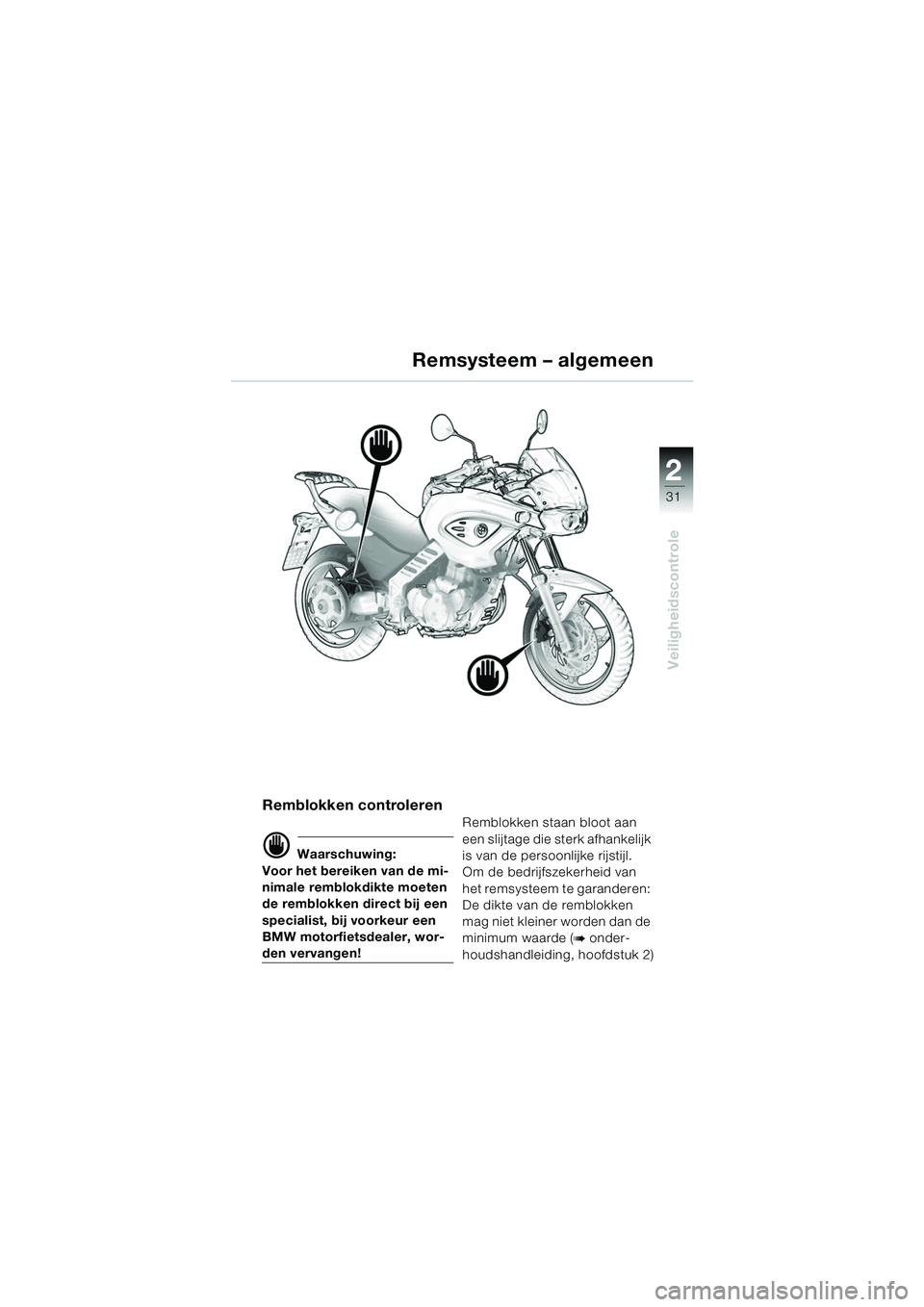

Remsysteem – algemeen
Remblokken controleren
d Waarschuwing:
Voor het bereiken van de mi-
nimale remblokdikte moeten
de remblokken direct bij een
specialist, bij voorkeur een
BMW motorfietsdealer, wor-
den vervangen! Remblokken staan bloot aan
een slijtage die sterk afhankelijk
is van de persoonlijke rijstijl.
Om de bedrijfszekerheid van
het remsysteem te garanderen:
De dikte van de remblokken
mag niet kleiner worden dan de
minimum waarde (b onder-
houdshandleiding, hoofdstuk 2)
10K14bkn2.book Seite 31 Montag, 15. September 2003 1:08 13

32
Veiligheidscontrole
2
Remvloeistofpeil
controleren
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil in het remvloeistofre-
servoir.
d Waarschuwing:
Als het remvloeistofpeil in de
reservoirs van de voor- en
achterwielrem onder de aan-
gegeven MIN-markering
(
b 33, 34) is gedaald, het
remsysteem direct bij een
specialist, bij voorkeur een
BMW motorfietsdealer, laten
controleren!
Remvloeistof verversen
d Waarschuwing:
Remvloeistof staat bloot aan
hoge thermische belastingen
en neemt vocht uit de lucht
op.
De remvloeistof moet daarom
regelmatig bij een specialist,
bij voorkeur een BMW motor-
fietsdealer, worden ververst.
Remsysteem
10K14bkn2.book Seite 32 Montag, 15. September 2003 1:08 13

1
33
Veiligheidscontrole
2

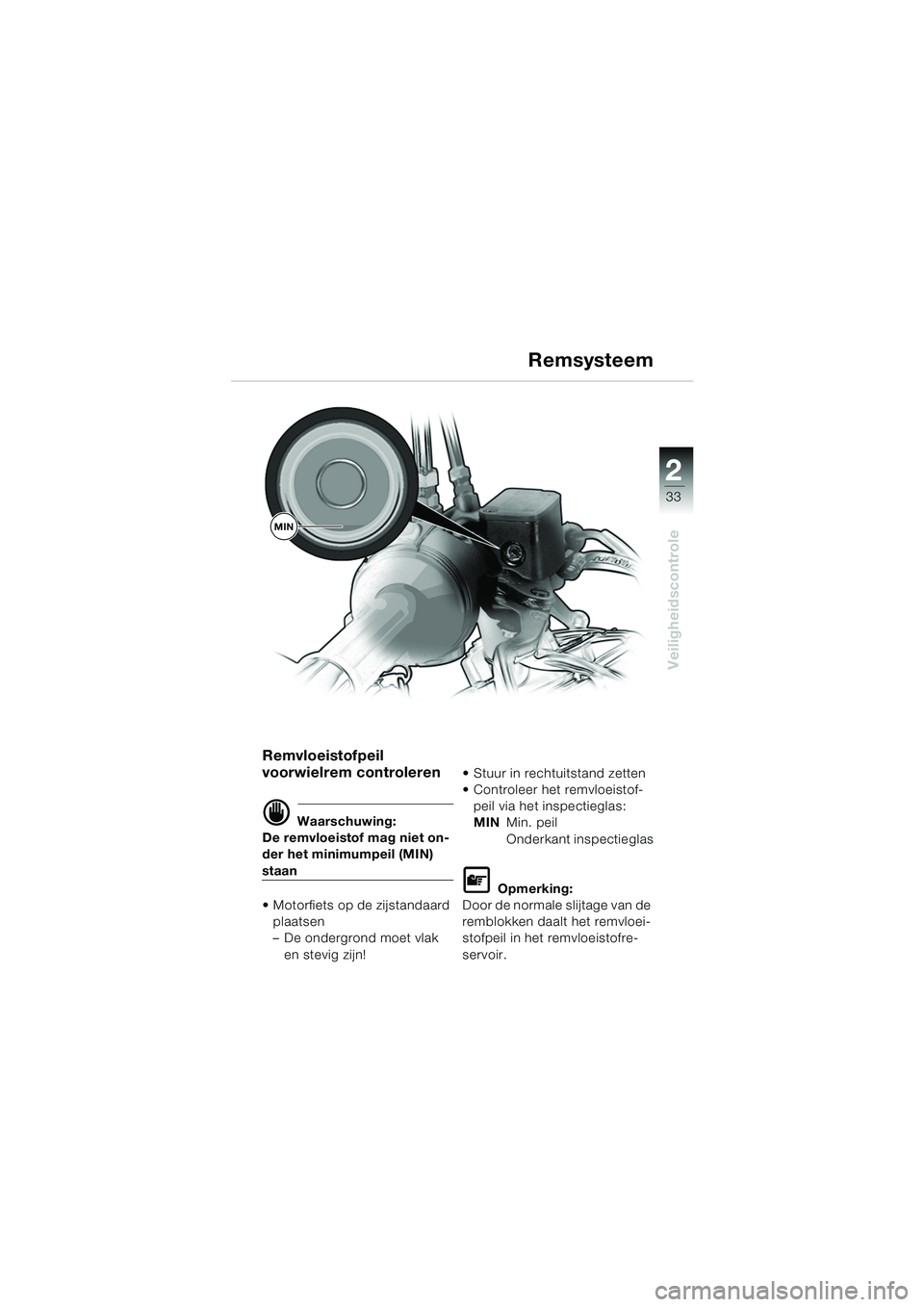

Remvloeistofpeil
voorwielrem controleren
d Waarschuwing:
De remvloeistof mag niet on-
der het minimumpeil (MIN)
staan
 Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!  Stuur in rechtuitstand zetten
 Controleer het remvloeistof-
peil via het inspectieglas:
MIN Min. peil
Onderkant inspectieglas
L Opmerking:
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil in het remvloeistofre-
servoir.
Remsysteem
MIN
10K14bkn2.book Seite 33 Montag, 15. September 2003 1:08 13

34
Veiligheidscontrole
2

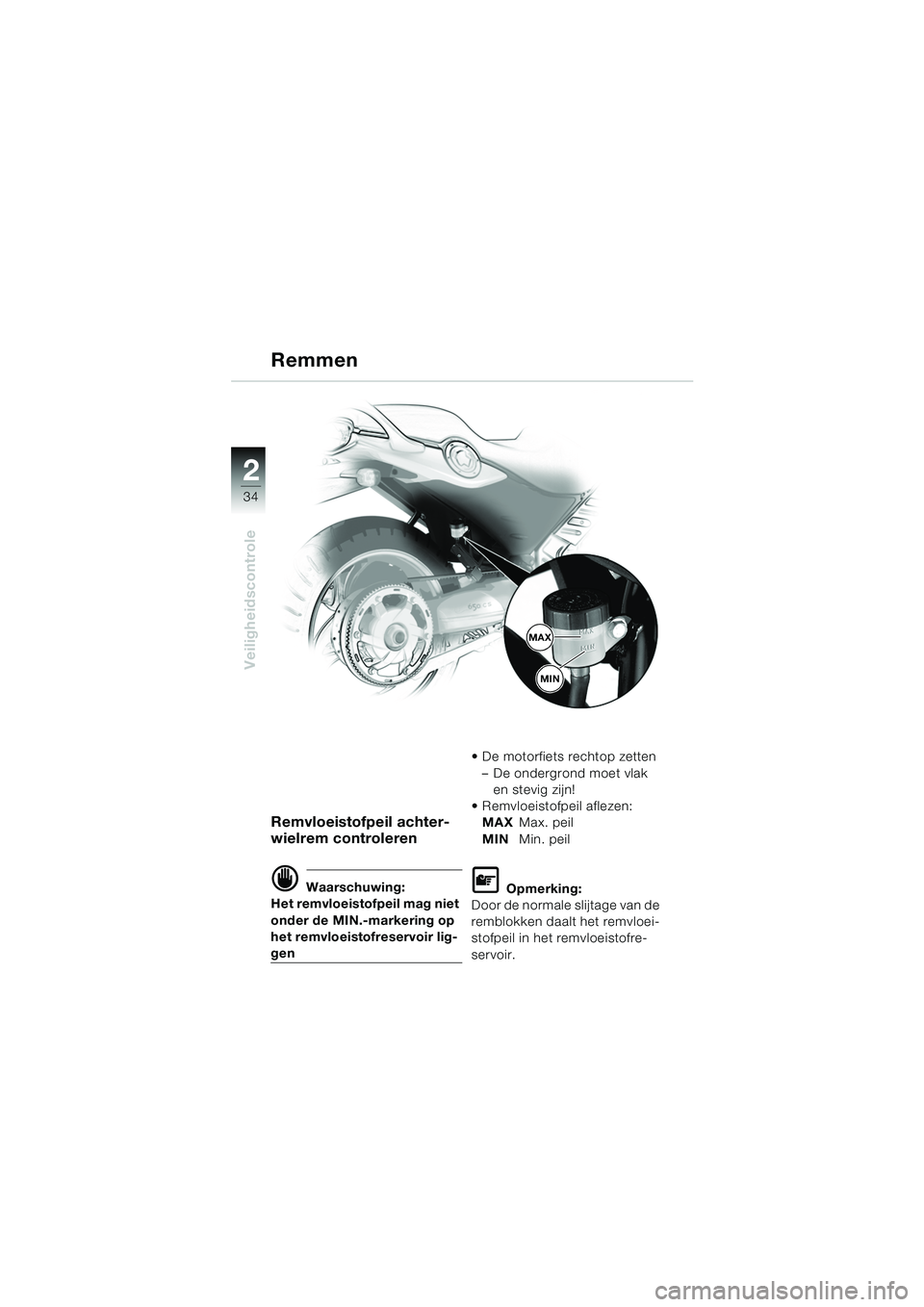

Remvloeistofpeil achter-
wielrem controleren
d Waarschuwing:
Het remvloeistofpeil mag niet
onder de MIN.-markering op
het remvloeistofreservoir lig-
gen  De motorfiets rechtop zetten
– De ondergrond moet vlak en stevig zijn!
 Remvloeistofpeil aflezen: MAX Max. peil
MIN Min. peil
L Opmerking:
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil in het remvloeistofre-
servoir.
Remmen
MAX
MIN
10K14bkn2.book Seite 34 Montag, 15. September 2003 1:08 13

1
35
Veiligheidscontrole
2

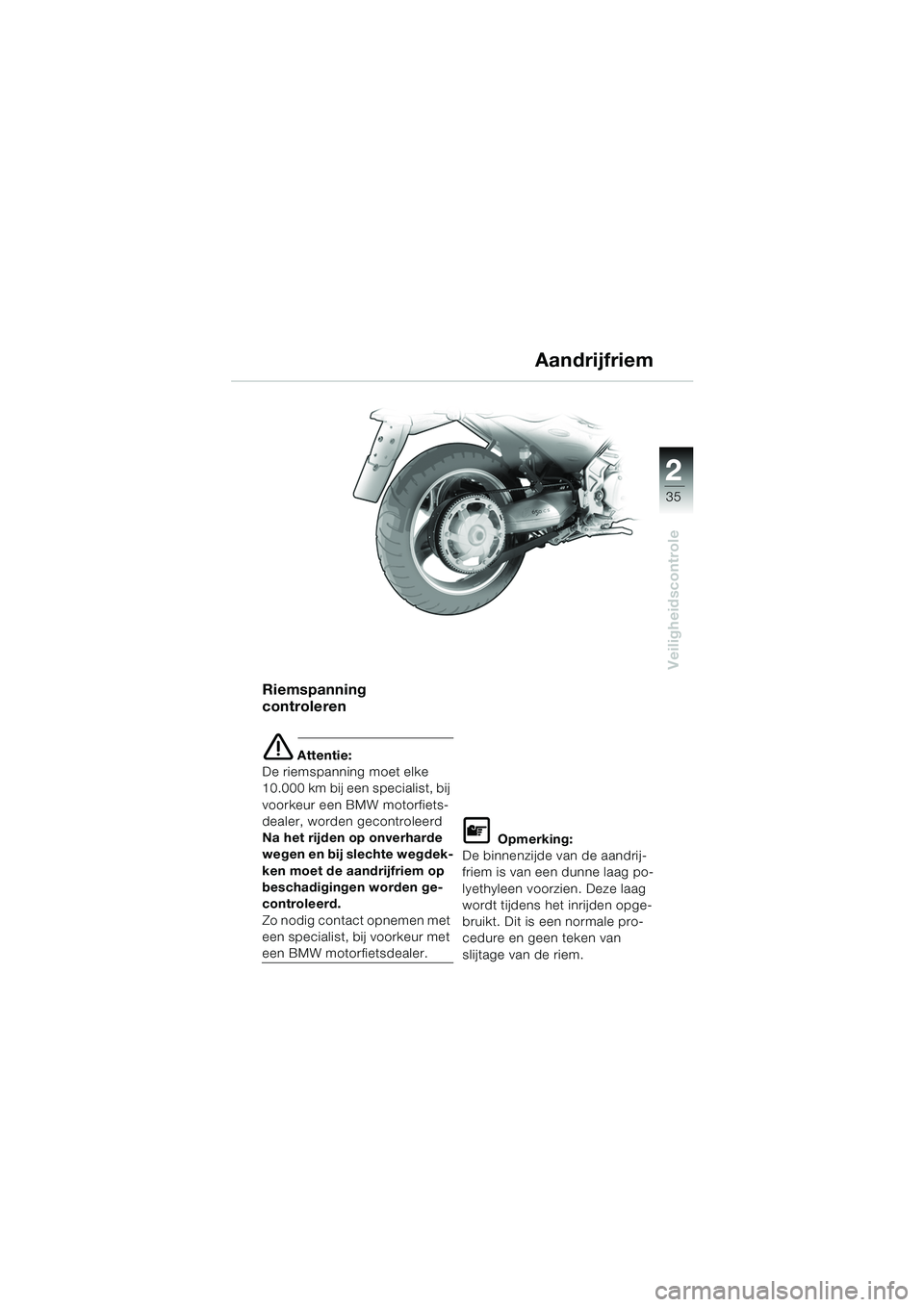

Riemspanning
controleren
e Attentie:
De riemspanning moet elke
10.000 km bij een specialist, bij
voorkeur een BMW motorfiets-
dealer, worden gecontroleerd
Na het rijden op onverharde
wegen en bij slechte wegdek-
ken moet de aandrijfriem op
beschadigingen worden ge-
controleerd.
Zo nodig contact opnemen met
een specialist, bij voorkeur met
een BMW motorfietsdealer.
L Opmerking:
De binnenzijde van de aandrij-
friem is van een dunne laag po-
lyethyleen voorzien. Deze laag
wordt tijdens het inrijden opge-
bruikt. Dit is een normale pro-
cedure en geen teken van
slijtage van de riem.
Aandrijfriem
10K14bkn2.book Seite 35 Montag, 15. September 2003 1:08 13

36
Veiligheidscontrole
2

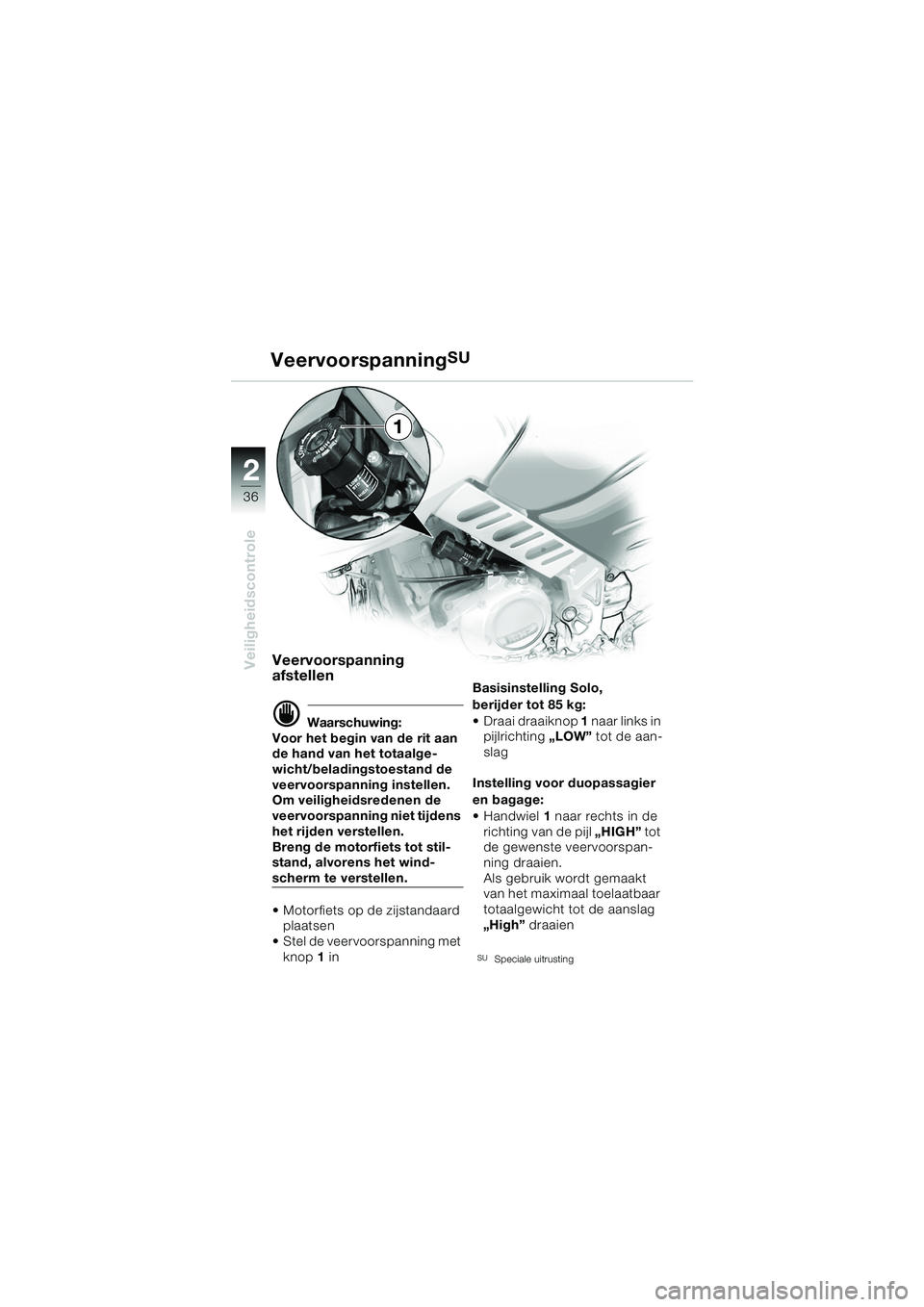

VeervoorspanningSU
Veervoorspanning
afstellen
d Waarschuwing:
Voor het begin van de rit aan
de hand van het totaalge-
wicht/beladingstoestand de
veervoorspanning instellen.
Om veiligheidsredenen de
veervoorspanning niet tijdens
het rijden verstellen.
Breng de motorfiets tot stil-
stand, alvorens het wind-
scherm te verstellen.
 Motorfiets op de zijstandaard plaatsen
 Stel de veervoorspanning met knop 1 in Basisinstelling Solo,
berijder tot 85 kg:
 Draai draaiknop
1 naar links in
pijlrichting „LOW” tot de aan-
slag
Instelling voor duopassagier
en bagage:
Handwiel 1 naar rechts in de
richting van de pijl „HIGH” tot
de gewenste veervoorspan-
ning draaien.
Als gebruik wordt gemaakt
van het maximaal toelaatbaar
totaalgewicht tot de aanslag
„High” draaien
SUSpeciale uitrusting
1
10K14bkn2.book Seite 36 Montag, 15. September 2003 1:08 13

1
37
Veiligheidscontrole
2
DemperSU
Schokdemper instellen
d Waarschuwing:
Stel vóór het begin van de rit
de dempers in op het totaal-
gewicht.
Als de veervoorspanning
wordt gewijzigd, moet de
demperinstelling overeen-
komstig worden aangepast.  De demper met een schroe-
vendraaier afstellen
Instelling stug „H”:
Stelschroef 1 geheel
indraaien
Basisinstelling:
Stelschroef 1
3/4 tot een volle-
dige omwenteling uitdraaien
Instelling soft „S”:
Stelschroef 1 geheel uit-
draaien
SUSpeciale uitrusting
1
10K14bkn2.book Seite 37 Montag, 15. September 2003 1:08 13

38
Veiligheidscontrole
2

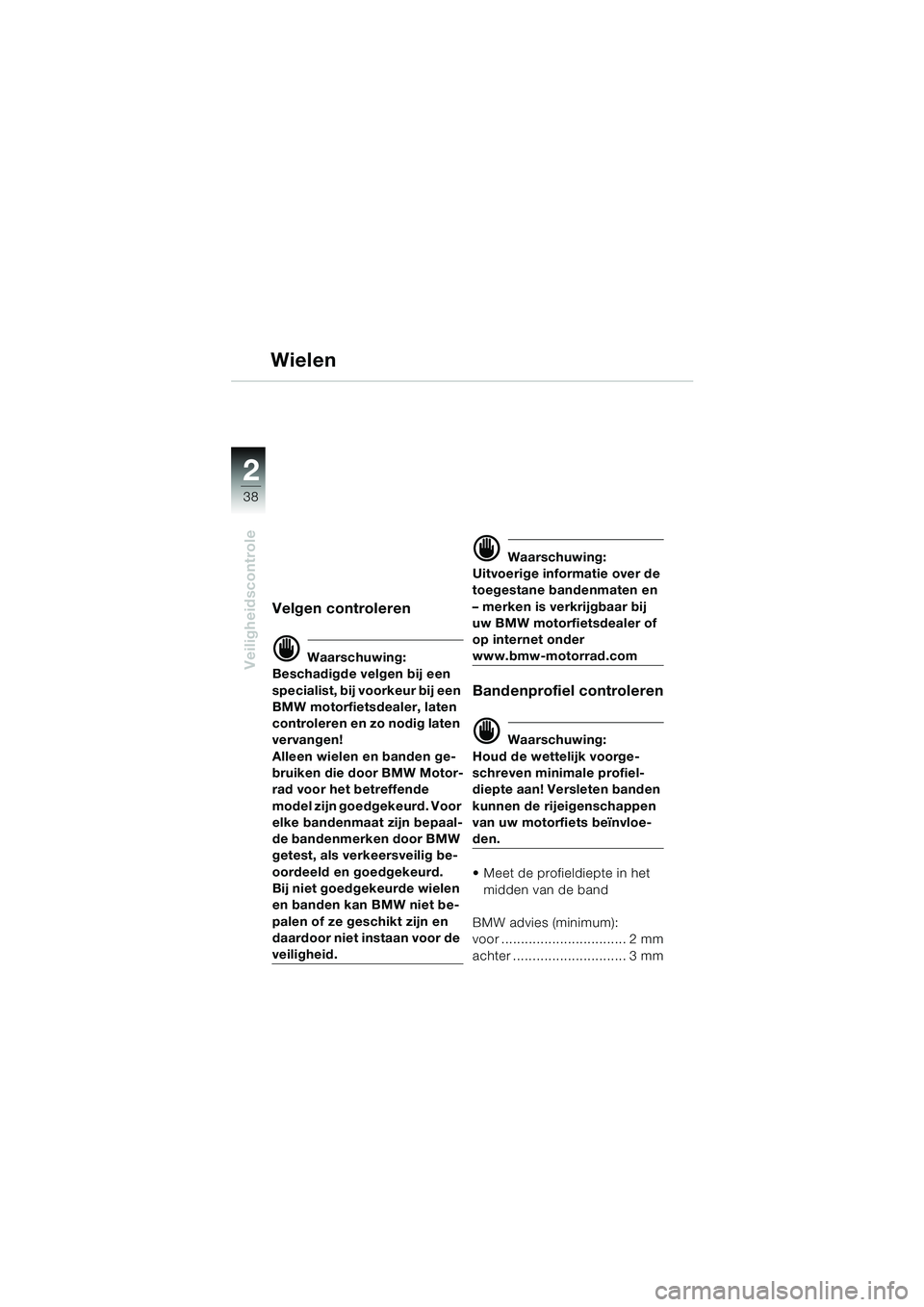

Wielen
Velgen controleren
d Waarschuwing:
Beschadigde velgen bij een
specialist, bij voorkeur bij een
BMW motorfietsdealer, laten
controleren en zo nodig laten
vervangen!
Alleen wielen en banden ge-
bruiken die door BMW Motor-
rad voor het betreffende
model zijn goedgekeurd. Voor
elke bandenmaat zijn bepaal-
de bandenmerken door BMW
getest, als verkeersveilig be-
oordeeld en goedgekeurd.
Bij niet goedgekeurde wielen
en banden kan BMW niet be-
palen of ze geschikt zijn en
daardoor niet instaan voor de
veiligheid.
d Waarschuwing:
Uitvoerige informatie over de
toegestane bandenmaten en
– merken is verkrijgbaar bij
uw BMW motorfietsdealer of
op internet onder
www.bmw-motorrad.com
Bandenprofiel controleren
d Waarschuwing:
Houd de wettelijk voorge-
schreven minimale profiel-
diepte aan! Versleten banden
kunnen de rijeigenschappen
van uw motorfiets beïnvloe-
den.
 Meet de profieldiepte in het midden van de band
BMW advies (minimum):
voor ................................ 2 mm
achter ............................. 3 mm
10K14bkn2.book Seite 38 Montag, 15. September 2003 1:08 13
