Overzicht en bediening
1Controlelamp
richtingaanwijzer links/
rechts groen
Z
2Controlelamp ABS-
controleSU rood D (b65)
3 Controlelamp
grootlicht blauw
q
4Controlelamp motoroliedruk
rood
p (b59)
SUSpeciale uitrusting
5 Controlelamp koelvloeistof-
temperatuur rood
j (b58)
6 Controlelamp versnellings-
bak neutraal groen
k
7Waarschuwingslamp tank-
inhoud bij circa 4 liter reser-
vevoorraad geel
m
( ) Getal tussen haakjes
bPagina met verklaring

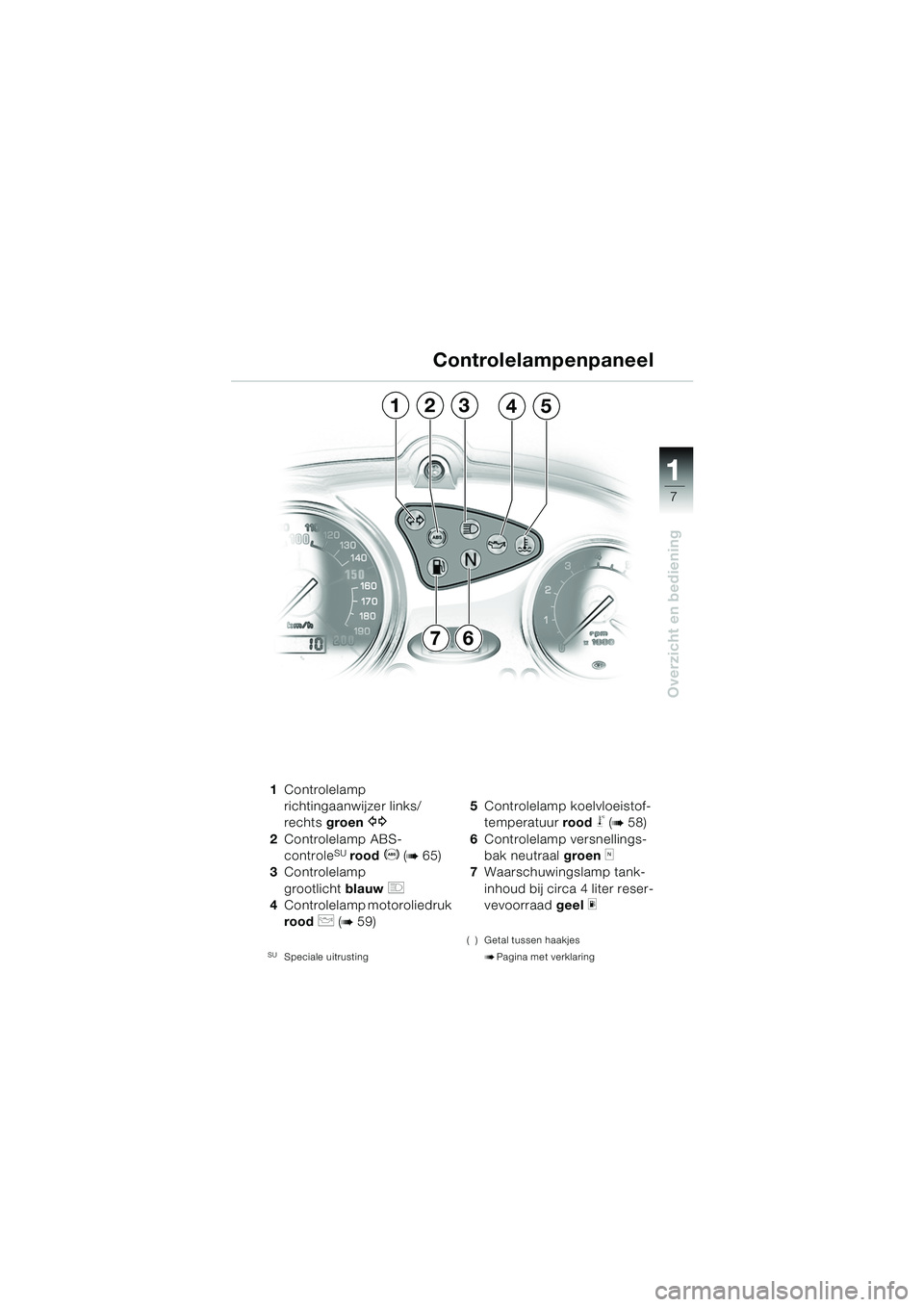

Controlelampenpaneel
13542
76
10K14bkn2.book Seite 7 Montag, 15. September 2003 1:08 13

11
8
Overzicht en bediening
ContactsleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op
de meegeleverde kunststof
plaatje.
L Opmerking:
Het contact- en stuurslot, het
tankdopslot, het opbergvak
OA
alsmede het buddyseatslot wor-
den met dezelfde sleutel be-
diend.
OAOptionele accessoires

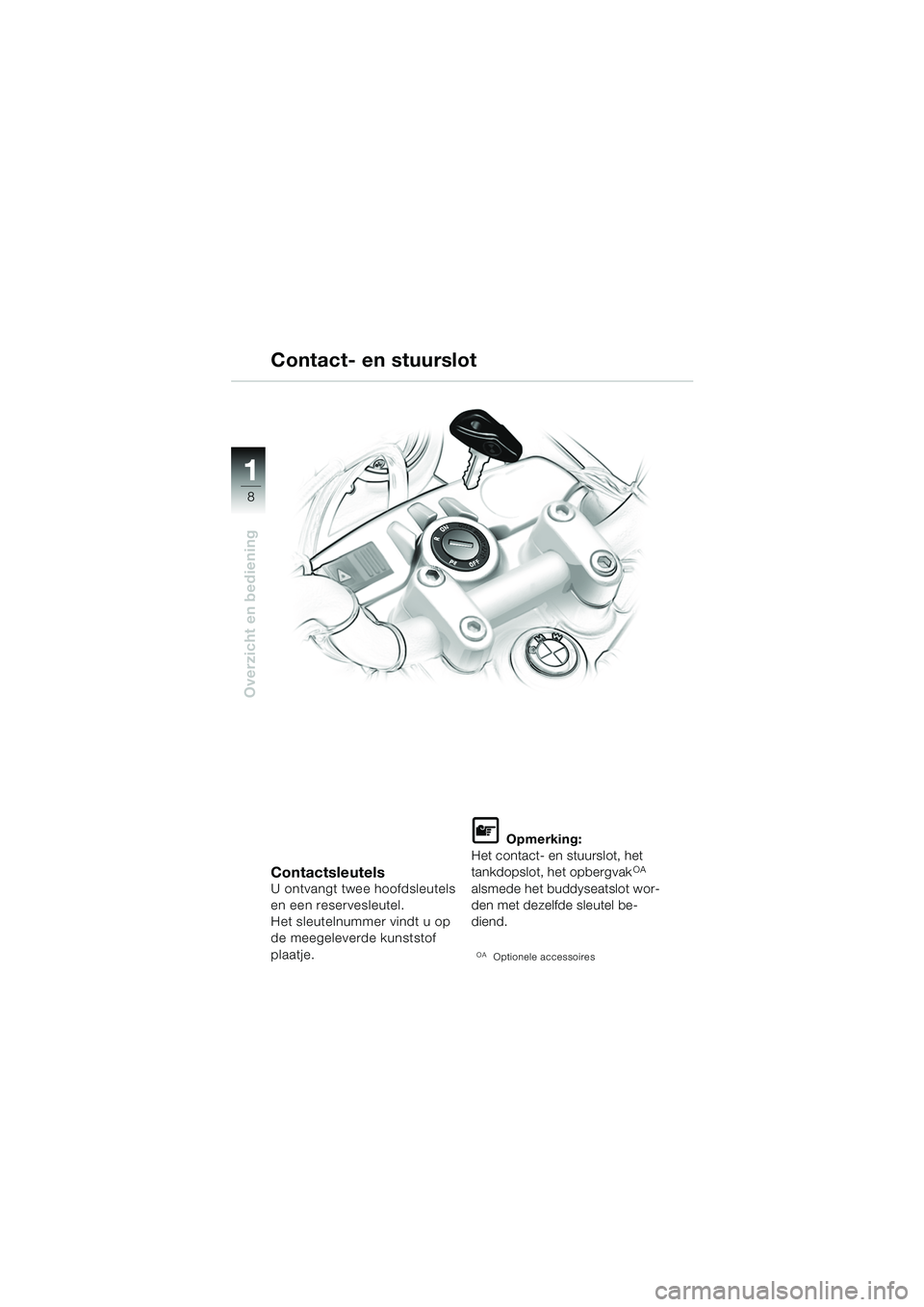

Contact- en stuurslot
10K14bkn2.book Seite 8 Montag, 15. September 2003 1:08 13

111
9
Overzicht en bediening

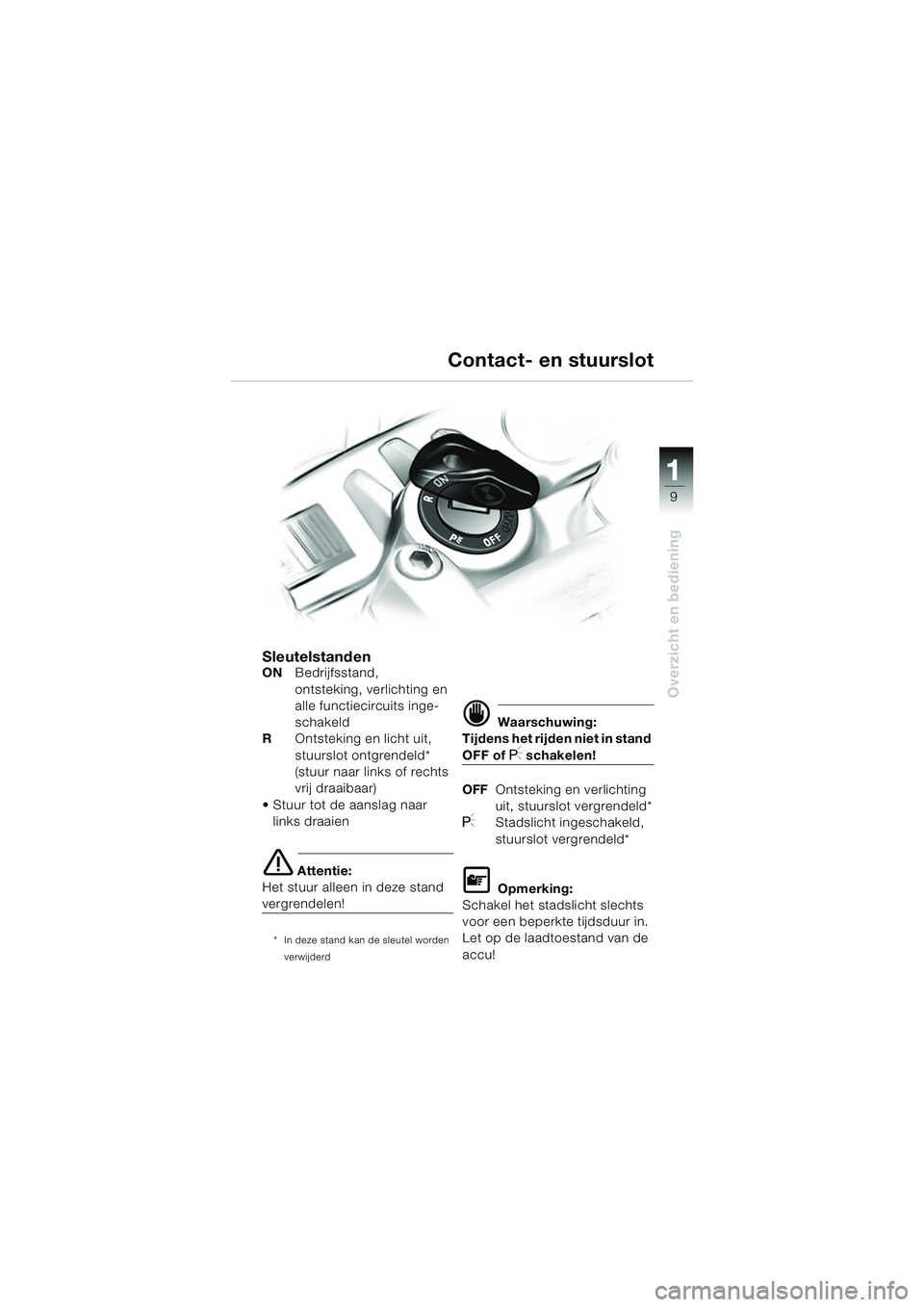

SleutelstandenONBedrijfsstand,
ontsteking, verlichting en
alle functiecircuits inge-
schakeld
R Ontsteking en licht uit,
stuurslot ontgrendeld*
(stuur naar links of rechts
vrij draaibaar)
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
* In deze stand kan de sleutel worden
verwijderd
d Waarschuwing:
Tijdens het rijden niet in stand
OFF of I schakelen!
OFF Ontsteking en verlichting
uit, stuurslot vergrendeld*
IStadslicht ingeschakeld,
stuurslot vergrendeld*
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Contact- en stuurslot
10K14bkn2.book Seite 9 Montag, 15. September 2003 1:08 13

11
10
Overzicht en bediening
Kilometer-/dagtellerDisplay 1 dient zowel voor de
kilometer- als voor de dagteller.
 Omschakelen tussen kilome- ter-/dagteller knop 2 eenmaal
kort indrukken
 Terugstellen van de dagteller,
als deze wordt weergegeven,
knop 2 indrukken totdat de
melding op nul springt.
KlokKlok 3 telt bij het instellen alleen
omhoog, de uren en de minuten
kunnen apart worden ingesteld.  Zet het contact aan
Uren instellen:
Knop
4 kort indrukken, de
klok springt een uur verder
Knop 4 ingedrukt houden, de
klok telt de uren verder.
Minuten instellen:
Knop 5 kort indrukken, de
klok springt een minuut ver-
der
Knop 5 ingedrukt houden, de
klok telt de minuten verder.
L Opmerking:
Hoe langer knop 4 of 5 inge-
drukt wordt gehouden, hoe
sneller de klok doortelt.
Kilometerteller/klok
24513
10K14bkn2.book Seite 10 Montag, 15. September 2003 1:08 13

111
11
Overzicht en bediening

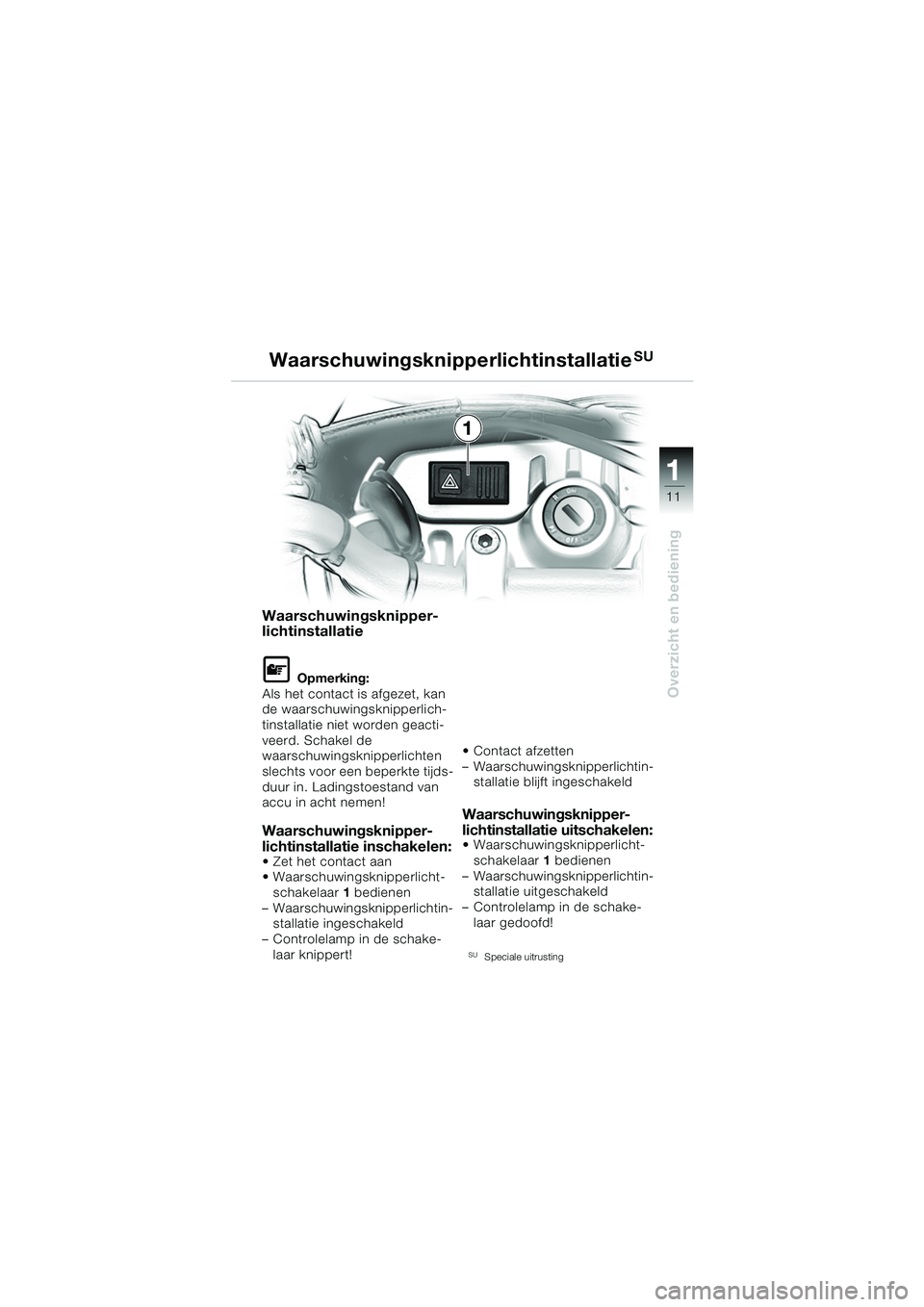

Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlich-
tinstallatie niet worden geacti-
veerd. Schakel de
waarschuwingsknipperlichten
slechts voor een beperkte tijds-
duur in. Ladingstoestand van
accu in acht nemen!
Waarschuwingsknipper-
lichtinstallatie inschakelen:
 Zet het contact aan
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin- stallatie ingeschakeld
– Controlelamp in de schake- laar knippert!  Contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
Waarschuwingsknipper-
lichtinstallatie uitschakelen:
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin- stallatie uitgeschakeld
– Controlelamp in de schake- laar gedoofd!
SUSpeciale uitrusting
WaarschuwingsknipperlichtinstallatieSU
1
10K14bkn2.book Seite 11 Montag, 15. September 2003 1:08 13

11
12
Overzicht en bediening
1Drukknop lichtsignaal H
2Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
3 Claxonknop
z
4Knipperlichtschakelaar
YNaar links schuiven:
Richtingaanwijzers,
links, ingeschakeld
WNaar rechts schuiven:
Richtingaanwijzers,
rechts, ingeschakeld
▲In middenstand druk-
ken:
Richtingaanwijzers
links/rechts uitge-
schakeld
Linker stuurhendel
1
2
3
4
10K14bkn2.book Seite 12 Montag, 15. September 2003 1:08 13

111
13

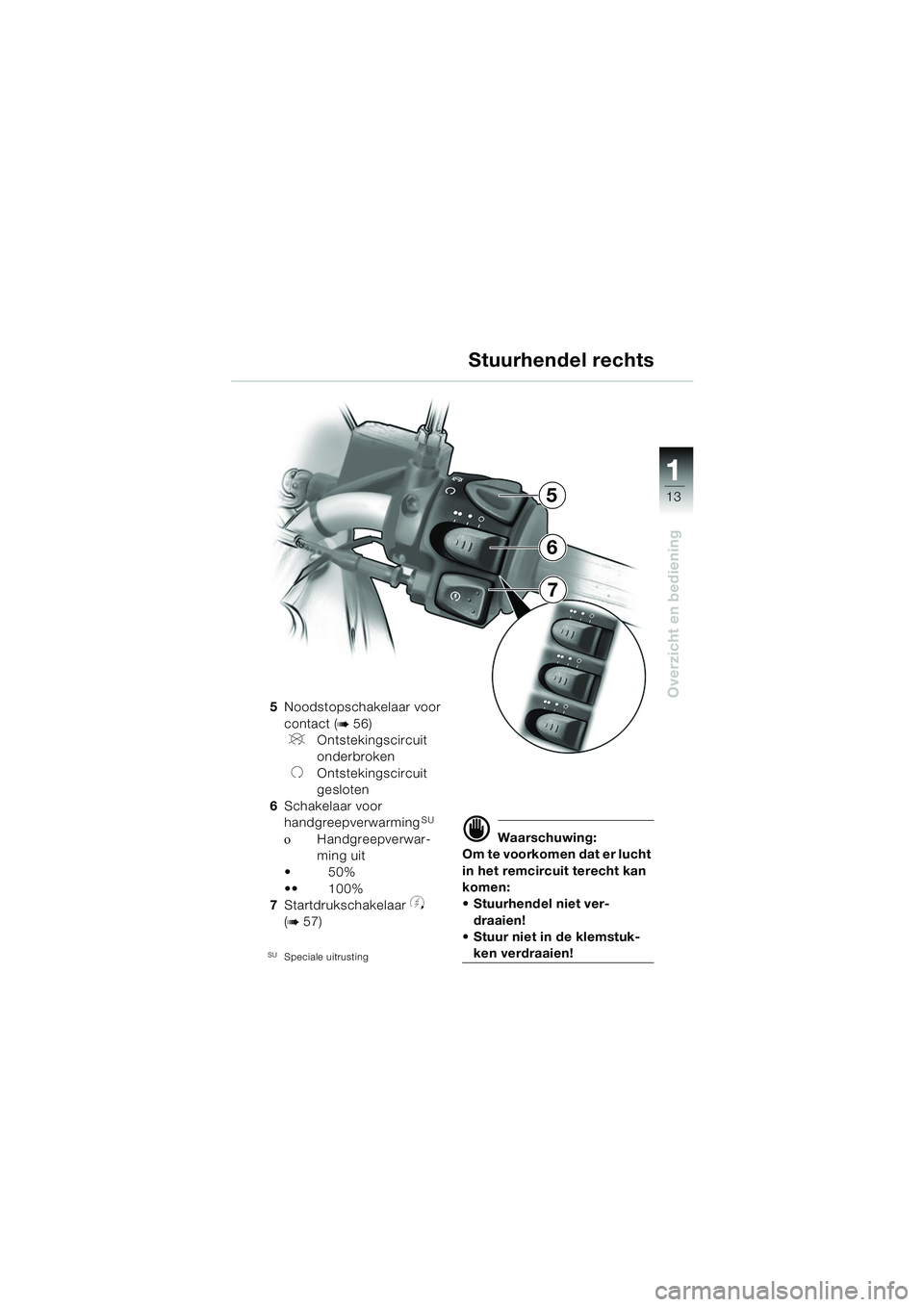

Overzicht en bediening5Noodstopschakelaar voor
contact (
b56)
VOntstekingscircuit
onderbroken
UOntstekingscircuit
gesloten
6 Schakelaar voor
handgreepverwarming
SU
οHandgreepverwar-
ming uit
50%
 100%
7 Startdrukschakelaar
y
(b57)
SUSpeciale uitrusting
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
 Stuurhendel niet ver-
draaien!
 Stuur niet in de klemstuk-
ken verdraaien!
Stuurhendel rechts
5
7
6
10K14bkn2.book Seite 13 Montag, 15. September 2003 1:08 13

11
14
Overzicht en bediening

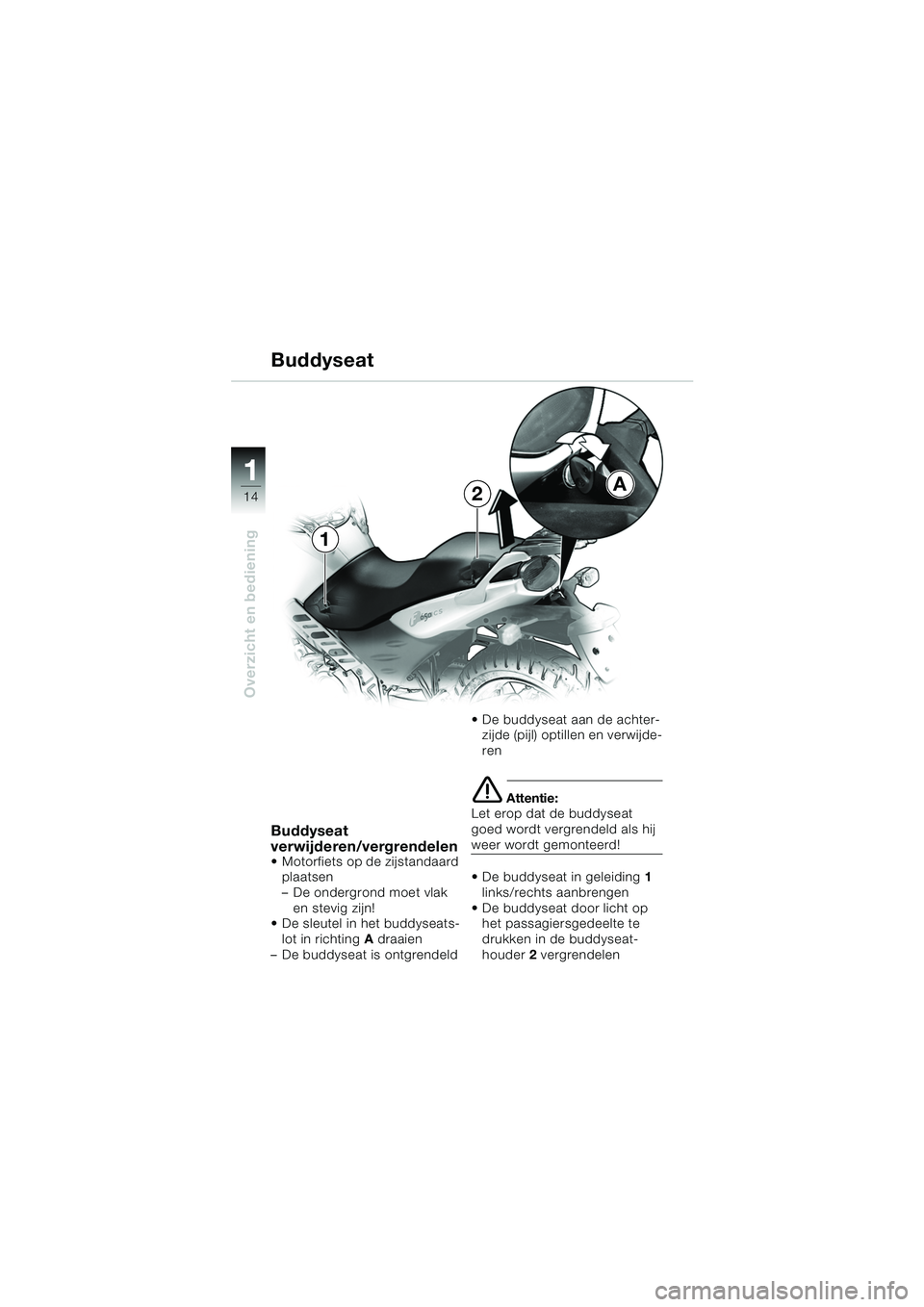

Buddyseat
Buddyseat
verwijderen/vergrendelen
 Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 De sleutel in het buddyseats-
lot in richting A draaien
– De buddyseat is ontgrendeld  De buddyseat aan de achter-
zijde (pijl) optillen en verwijde-
ren
e Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
 De buddyseat in geleiding 1
links/rechts aanbrengen
 De buddyseat door licht op het passagiersgedeelte te
drukken in de buddyseat-
houder 2 vergrendelen
A
1
