2003 BMW MOTORRAD F 650 CS Handleiding (in Dutch)

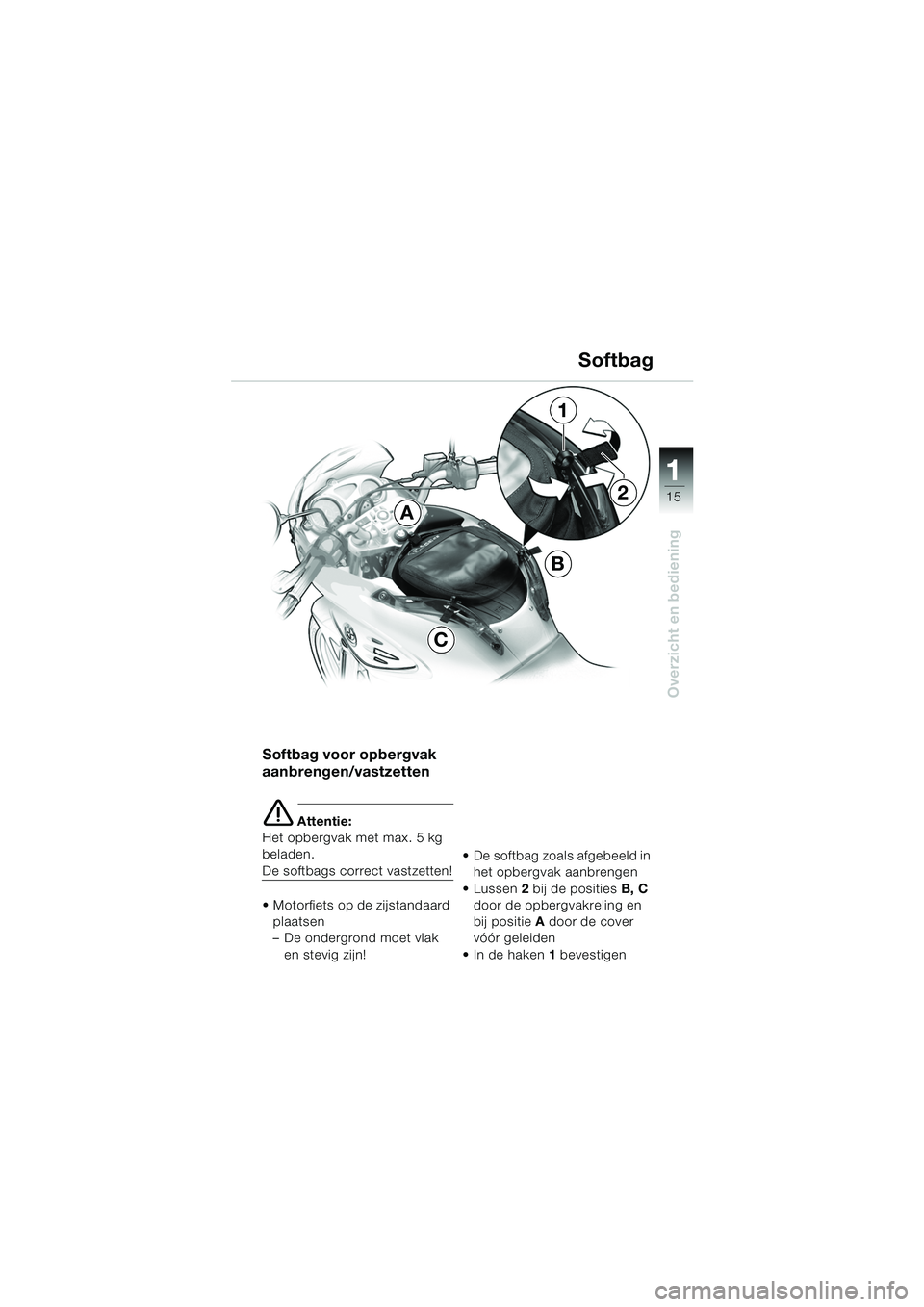

111
15
Overzicht en bediening
Softbag
Softbag voor opbergvak
aanbrengen/vastzetten
e Attentie:
Het opbergvak met max. 5 kg
beladen.
De softbags correct vastzetten!
 Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!  De softbag zoals afgebeeld in
het opbergvak aanbrengen
Lussen 2 bij de posities B, C
door de opbergvakreling en
bij positie A door de cover
vóór geleiden
 In de haken 1 bevestigen
C
B
A
1
2
10K14bkn2.book Seite 15 Montag, 15. September 2003 1:08 13

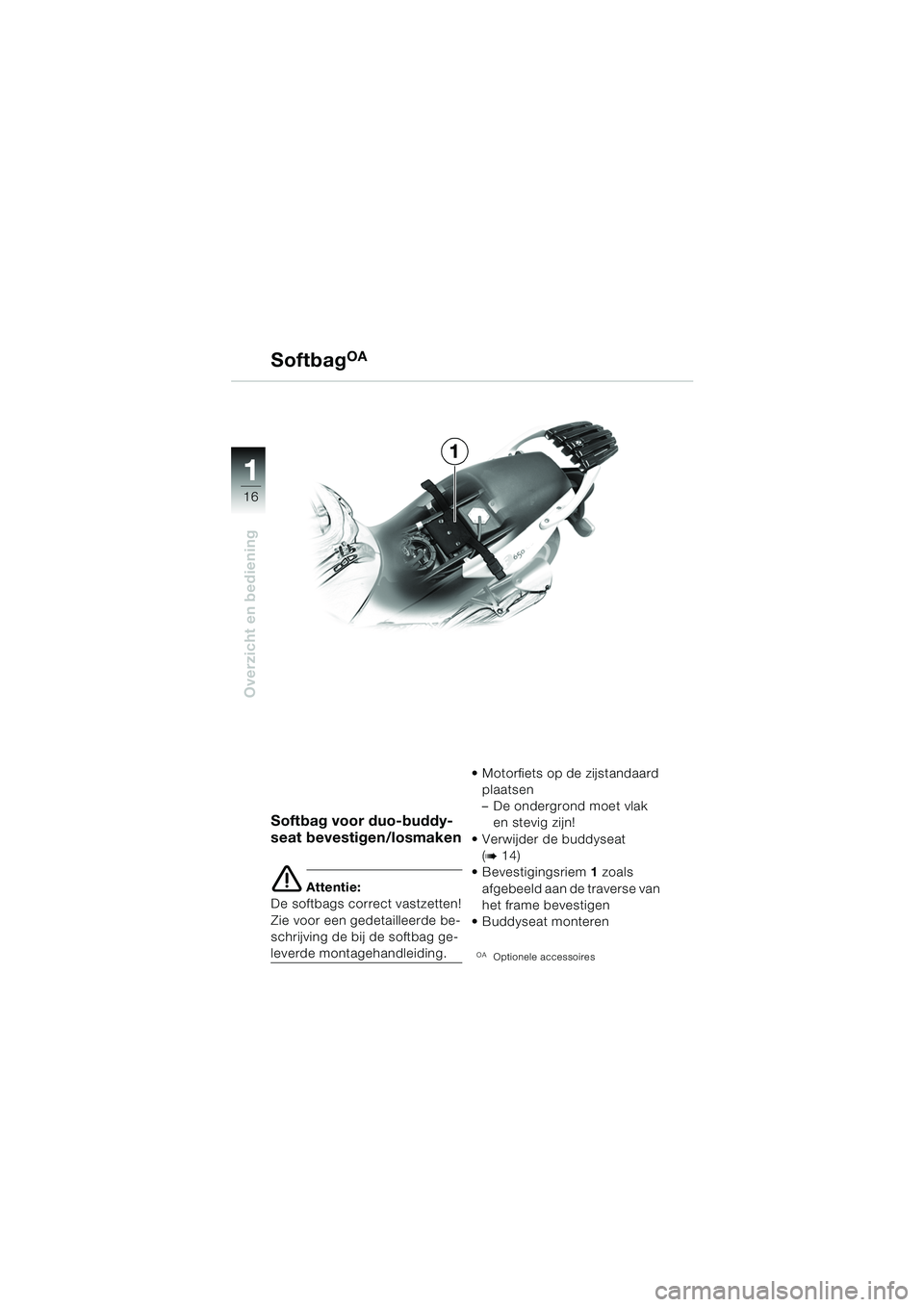

11
16
Overzicht en bediening
1
Softbag
OA
Softbag voor duo-buddy-
seat bevestigen/losmaken
e Attentie:
De softbags correct vastzetten!
Zie voor een gedetailleerde be-
schrijving de bij de softbag ge-
leverde montagehandleiding.  Motorfiets op de zijstandaard
plaatsen
– De ondergrond moet vlak en stevig zijn!
 Verwijder de buddyseat (
b14)
 Bevestigingsriem 1 zoals
afgebeeld aan de traverse van
het frame bevestigen
 Buddyseat monteren
OAOptionele accessoires
10K14bkn2.book Seite 16 Montag, 15. September 2003 1:08 13

111
17
Overzicht en bediening
SoftbagOA
• De softbag met de ritssluiting naar achter op de duo-buddy-
seat leggen
De spanband 4 links-/rechts-
voor in de lussen 3 aanbren-
gen, spannen en vastzetten
 De achterste spanband 5
links/rechts zoals afgebeeld
(pijl) om het bagagerek doen
De sluiting 2 aan laten grijpen
en de spanband spannen Bij het verwijderen in omge-
keerde volgorde te werk gaan
OAOptionele accessoires
2
54
3
10K1401n2.fm Seite 17 Montag, 29. September 2003 4:27 16

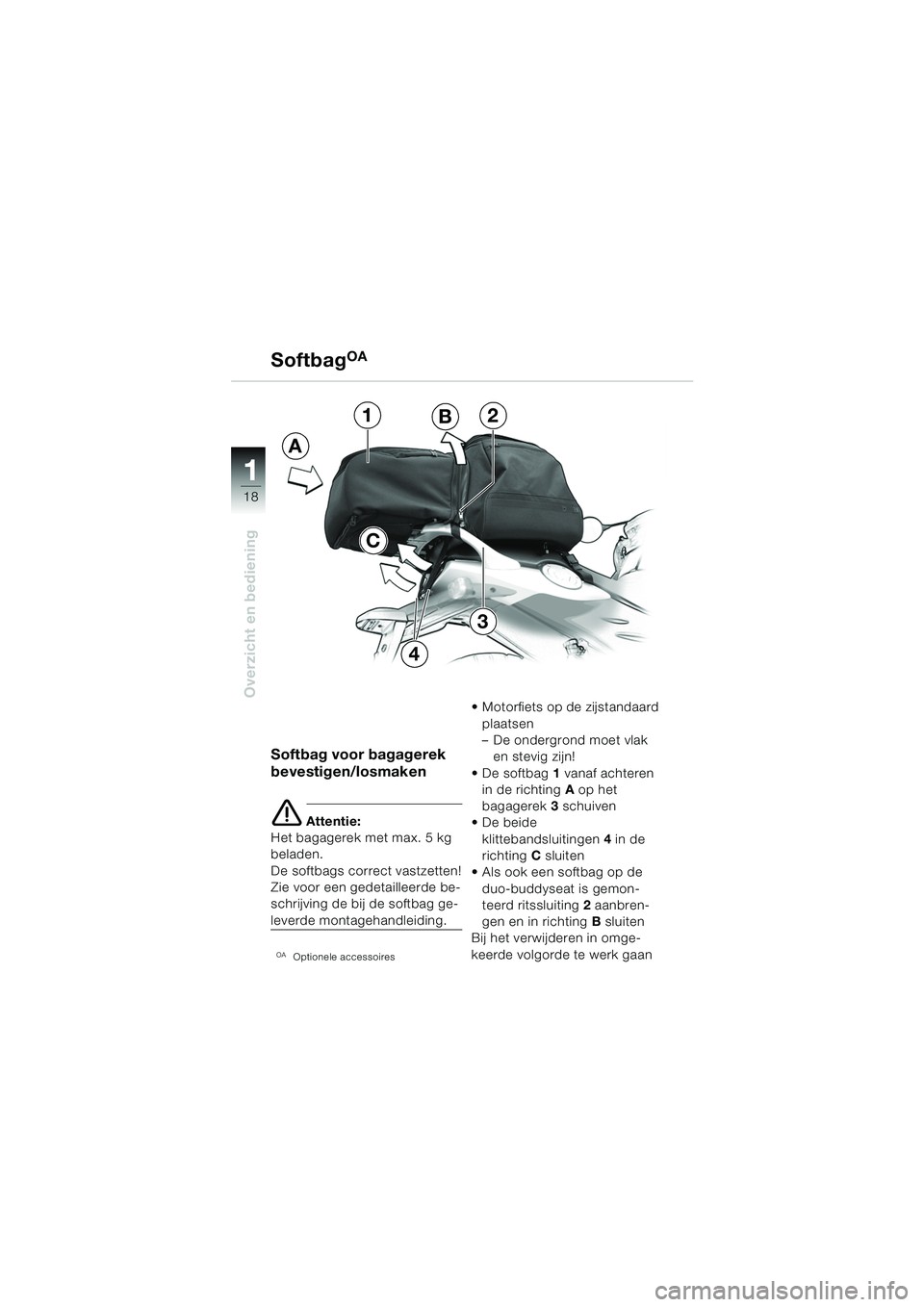

11
18
Overzicht en bediening
Softbag voor bagagerek
bevestigen/losmaken
e Attentie:
Het bagagerek met max. 5 kg
beladen.
De softbags correct vastzetten!
Zie voor een gedetailleerde be-
schrijving de bij de softbag ge-
leverde montagehandleiding.
OAOptionele accessoires
 Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
De softbag 1 vanaf achteren
in de richting A op het
bagagerek 3 schuiven
 De beide
klittebandsluitingen 4 in de
richting C sluiten
 Als ook een softbag op de
duo-buddyseat is gemon-
teerd ritssluiting 2 aanbren-
gen en in richting B sluiten
Bij het verwijderen in omge-
keerde volgorde te werk gaan
SoftbagOA
12
3
4
A
B
C
10K14bkn2.book Seite 18 Montag, 15. September 2003 1:08 13

111
19
Overzicht en bediening
A
1
Topcase
OA
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de Topcase nog cor-
rect is gemonteerd!
Topcase met max. 5 kg bela-
den
Bij het rijden met een Topca-
se wordt een snelheidslimiet
van 130 km/h aanbevolen!
Topcase openen De sleutel in stand A van het
topcaseslot draaien
 Vergrendeling 1 naar boven
klappen tot het deksel van de
topcase opent
Topcase sluiten De sleutel in stand A van het
topcaseslot draaien
 Het deksel van de topcase naar beneden drukken
 Vergrendeling 1 naar bene-
den drukken
 Afsluiten en sleutel verwijde-
ren
OAOptionele accessoires
10K14bkn2.book Seite 19 Montag, 15. September 2003 1:08 13

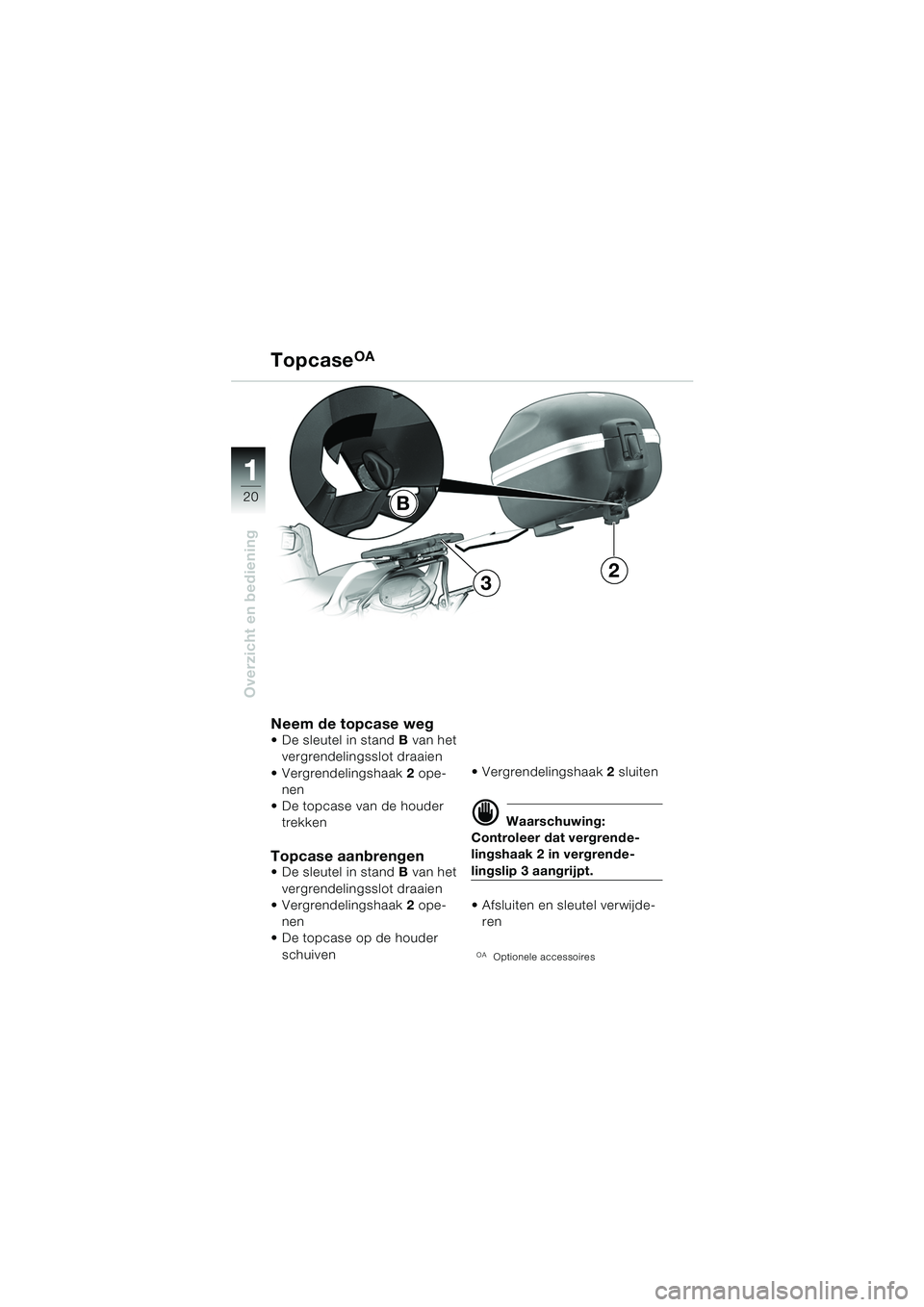

11
20
Overzicht en bediening
TopcaseOA
Neem de topcase weg De sleutel in stand B van het
vergrendelingsslot draaien
 Vergrendelingshaak 2 ope-
nen
 De topcase van de houder trekken
Topcase aanbrengen De sleutel in stand B van het
vergrendelingsslot draaien
 Vergrendelingshaak 2 ope-
nen
 De topcase op de houder
schuiven  Vergrendelingshaak
2 sluiten
d Waarschuwing:
Controleer dat vergrende-
lingshaak 2 in vergrende-
lingslip 3 aangrijpt.
 Afsluiten en sleutel verwijde- ren
OAOptionele accessoires
2
B
3
10K14bkn2.book Seite 20 Montag, 15. September 2003 1:08 13

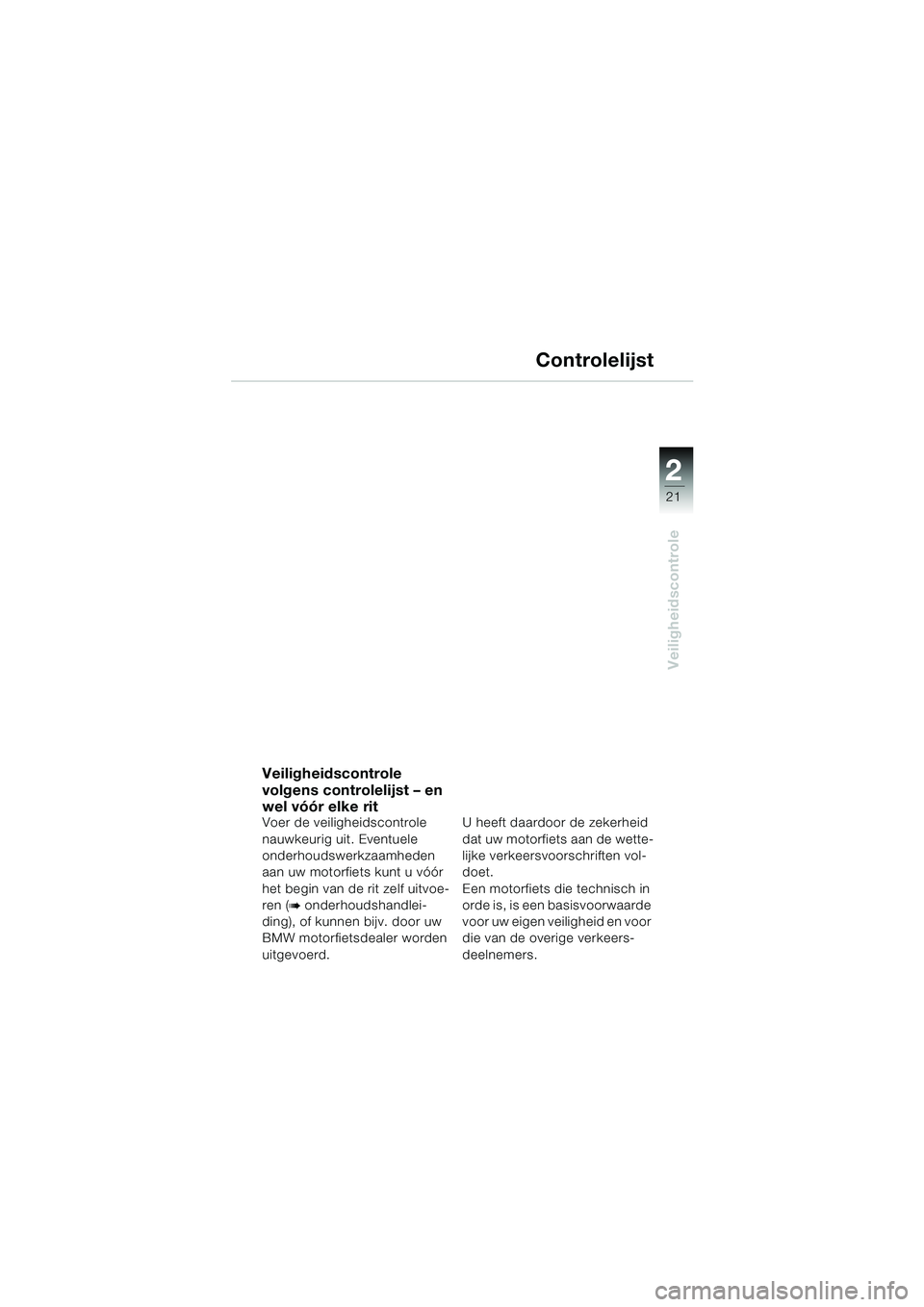

1
21
Veiligheidscontrole
2
Controlelijst
Veiligheidscontrole
volgens controlelijst – en
wel vóór elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u vóór
het begin van de rit zelf uitvoe-
ren (
b onderhoudshandlei-
ding), of kunnen bijv. door uw
BMW motorfietsdealer worden
uitgevoerd. U heeft daardoor de zekerheid
dat uw motorfiets aan de wette-
lijke verkeersvoorschriften vol-
doet.
Een motorfiets die technisch in
orde is, is een basisvoorwaarde
voor uw eigen veiligheid en voor
die van de overige verkeers-
deelnemers.
10K14bkn2.book Seite 21 Montag, 15. September 2003 1:08 13

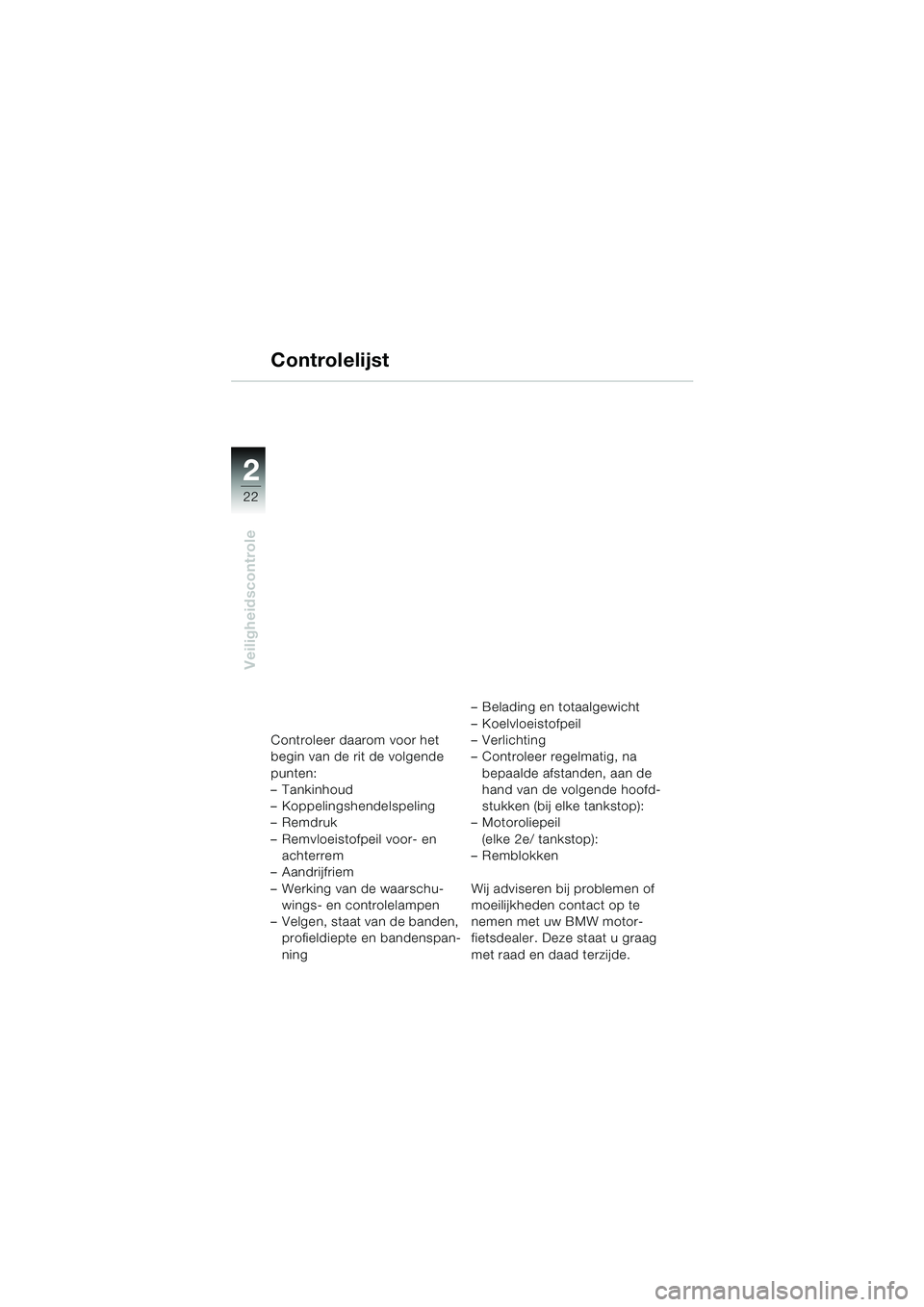

22
Veiligheidscontrole
2
Controlelijst
Controleer daarom voor het
begin van de rit de volgende
punten:
– Tankinhoud
– Koppelingshendelspeling
–Remdruk
– Remvloeistofpeil voor- en achterrem
– Aandrijfriem
– Werking van de waarschu- wings- en controlelampen
– Velgen, staat van de banden, profieldiepte en bandenspan-
ning – Belading en totaalgewicht
– Koelvloeistofpeil
–Verlichting
– Controleer regelmatig, na
bepaalde afstanden, aan de
hand van de volgende hoofd-
stukken (bij elke tankstop):
– Motoroliepeil
(elke 2e/ tankstop):
– Remblokken
Wij adviseren bij problemen of
moeilijkheden contact op te
nemen met uw BMW motor-
fietsdealer. Deze staat u graag
met raad en daad terzijde.
10K14bkn2.book Seite 22 Montag, 15. September 2003 1:08 13
