GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU01129
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach; siehe dazu Seite 3-14.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Än-
derungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
1. Bordwerkzeug
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.


Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.√√√√
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6 KupplungFunktion prüfen.
Seilzug einstellen.√√√√√
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen; Speichenzustand
und -spannung kontrollieren.
Gegebenenfalls speichen nachspannen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
15*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16Seitenständer-Klapp-
mechanismusFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
19*FederbeinFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √
21 MotorölWechseln.√√√√√ √
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
22ÖlfiltereinsatzErneuern.√√√ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5PBG1.book Page 3 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_23 AchsantriebsölÖlstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√ √
Wechseln.√√√
24
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
25Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
26*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U5PBG1.book Page 4 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU00491

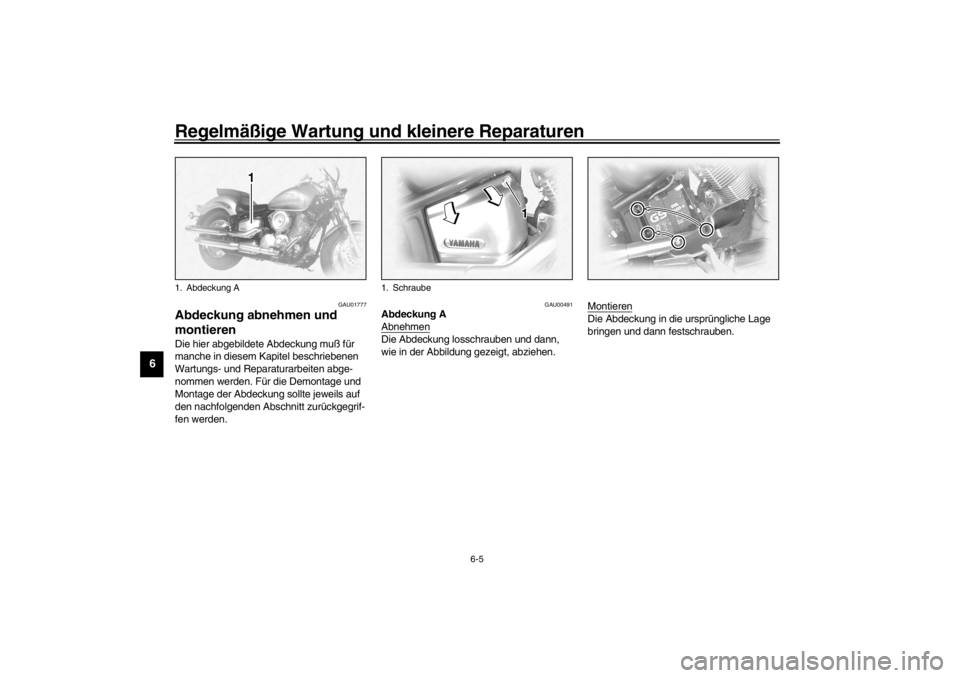

Abdeckung A
AbnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Schraube
U5PBG1.book Page 5 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU01673
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.Zündkerze ausbauen1. Die entsprechende Zündkerzen-Ab-
deckung (Zylinderkopf hinten rechts
oder vorn links), wie in der Abbildung
gezeigt, abziehen.
2. Den Zündkerzenstecker abziehen.
3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Iso-
latorfußes prüfen. Der die Mittelelek-
trode umgebende Porzellanisolator
ist bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung auf-
weisen.
HINWEIS:_ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzen-Abdeckung
1. Zündkerzenschlüssel
Empfohlene Zündkerze
BPR7ES (NGK) oder
W22EPR-U (DENSO)
U5PBG1.book Page 6 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festge-
zogen wird. Das Anzugsmoment sollte
jedoch möglichst bald mit einem Dreh-
momentschlüssel nach Vorschrift korrigiert
werden. _4. Den Zündkerzenstecker aufsetzen.5. Die Zündkerzen-Abdeckung in die
ursprüngliche Lage bringen.
GAU04213*
Motoröl Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und der Ölfiltereinsatz
gewechselt werden.
Ölstand prüfen1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kg)
U5PBG1.book Page 7 Friday, September 7, 2001 9:26 AM
