2002 YAMAHA XVS1100A Betriebsanleitungen (in German)

Routinekontrolle vor Fahrtbeginn
4-2
4
KupplungFunktion prüfen.
Gegebenenfalls Seilzug schmieren.
Hebelspiel prüfen.
Gegebenenfalls einstellen.6-17
GasdrehgriffAuf Schwergängigkeit prüfen.
Hebelspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler einstellen oder schmieren lassen.6-13
SeilzügeAuf Schwergängigkeit prüfen.
Gegebenenfalls schmieren.6-22
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-13–6-16
Fußbrems- und -schalthebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-23
Handbrems- und KupplungshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-23
SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-23
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.–
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.–
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-18 Bezeichnung Ausführung Seitenangabe
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Routinekontrolle vor Fahrtbeginn
4-3
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben. _ U5PBG1.book Page 3 Friday, September 7, 2001 9:26 AM

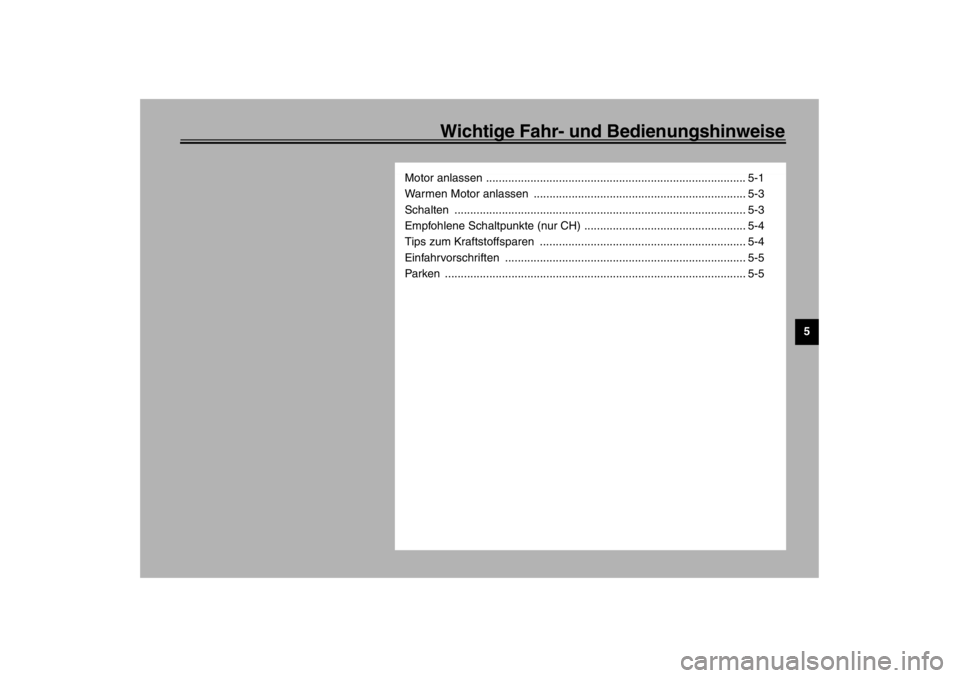

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-5
Parken ............................................................................................... 5-5
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU04230*
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-20.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

Wichtige Fahr- und Bedienungshinweise
5-2
5
4. Den Choke aktivieren (Siehe dazu
Seite 3-10.) und den Gasdrehgriff
ganz schließen.
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00103
ACHTUNG:_

Beim Einschalten der Zündung
sollte die Ölstand-Warnleuchte
normalerweise einige Sekunden
lang aufbrennen und dann erlö-
schen. Sollte die Warnleuchte
nach dem Anlassen des Motors je-
doch weiterbrennen oder flackern,
sofort den Motor ausschalten, den
Ölstand kontrollieren und den Mo-
tor auf Öllecks prüfen. Erforderli-
chenfalls Öl nachfüllen und dann
nachprüfen, ob die Warnleuchte
erlischt. Falls sie weiterbrennt, das
Motorrad vom YAMAHA-Händler
überprüfen lassen.


Die Motorstörungs-Warnleuchte
sollte ebenfalls beim Einschalten
der Zündung normalerweise einige
Sekunden lang aufbrennen und
dann erlöschen. Sollte die Warn-
leuchte nach dem Anlassen des
Motors jedoch weiterbrennen oder
flackern, das Motorrad vom
YAMAHA-Händler überprüfen las-
sen.
_
6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _1. Fußschalthebel
N. LeerlaufstellungXVS1100
1. Fußschalthebel
N. LeerlaufstellungXVS1100A
U5PBG1.book Page 3 Friday, September 7, 2001 9:26 AM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit
bei ausgeschaltetem Motor rollen
lassen oder abschleppen. Selbst in
der Leerlaufstellung kann dies zu
Schäden führen, da das Getriebe
nur bei laufendem Motor ge-
schmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung ausge-
legt und könnten dadurch beschä-
digt werden.
_
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in
den 2. Gang hinuntergeschaltet werden
soll, das Motorrad zuerst auf eine Ge-
schwindigkeit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Den Choke so früh wie möglich ab-
schalten.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang23
36
50
60
U5PBG1.book Page 4 Friday, September 7, 2001 9:26 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten 1.600 km
nicht zu stark beansprucht werden, da ver-
schiedene Bauteile während dieser Einfahr-
zeit auf das korrekte Betriebsspiel einlaufen.
Daher sind hohe Drehzahlen, längeres Voll-
gasfahren und andere Belastungen, die den
Motor stark erhitzen, während der Einfahr-
zeit zu vermeiden.
GAU01171*
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2 geöff-
netem Gasdrehgriff vermeiden.
GC000056*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen. _
GAU00457
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GW000058
WARNUNG
_

Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
_
