ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU03596
Carénage B
Dépose du carénage1. Déposer le carénage A. (Voir les explica-
tions relatives à sa dépose et sa mise en
place à la page 6-5.)2. Déposer la poignée de manutention après
avoir retiré les vis.3. Retirer les vis, puis retirer le carénage
comme illustré.
Repose du carénage
1. Remettre le carénage en place, puis repo-
ser les vis.
2. Mettre la poignée de manutention en place
à l’aide des vis.
3. Reposer le carénage A.
1. Poignée de manutention
2. Carénage B
1. Vis (× 2)
1. Vis (× 2)
F_4km.book Page 6 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU01880
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et elles doivent être contrôlées régulière-
ment, de préférence par un concessionnaire
Yamaha. Les bougies doivent être démontées et
contrôlées aux fréquences indiquées dans le ta-
bleau des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les user.
L’état des bougies révèle en outre l’état du mo-
teur.
La porcelaine autour de l’électrode centrale de
chaque bougie doit être de couleur café au lait
clair ou légèrement foncé, couleur idéale pour
une moto utilisée dans des conditions normales.
Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha.Si l’usure des électrodes est excessive ou les dé-
pôts de calamine ou autres sont trop importants,
il convient de remplacer la bougie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu
de cales d’épaisseur et le régler si nécessaire.
Nettoyer la surface du joint de la bougie et ses
plans de joint, puis nettoyer soigneusement les
filets de bougie. Bougie spécifiée :
DPR8EA-9 (NGK) ou
X24EPR-U9 (DENSO)
a.Écartement des électrodes
Écartement des électrodes :
0,8 à 0,9 mm
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kgf)
F_4km.book Page 7 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
N.B.:_ Si une clé dynamométrique n’est pas disponible
lors du montage d’une bougie, une bonne ap-
proximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié
le plus rapidement possible. _
FAU04261
Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Dresser la moto sur sa béquille centrale.N.B.:_ S’assurer que la moto soit bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. _2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur droit du carter moteur.
N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé

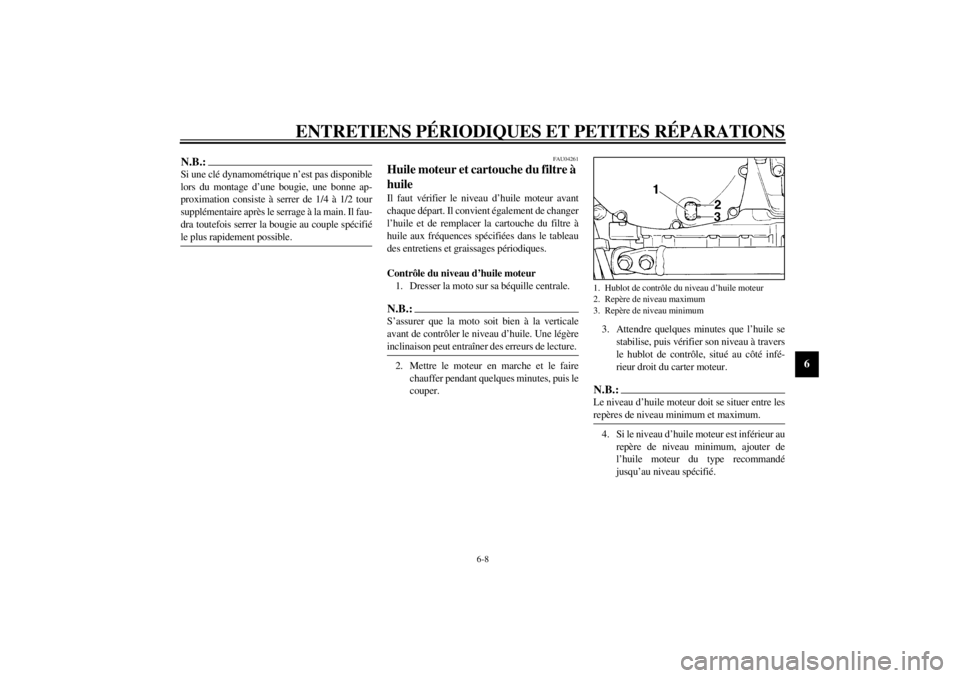

jusqu’au niveau spécifié.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
F_4km.book Page 8 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à
huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.3. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter moteur.
N.B.:_ Sauter les étapes 4 à 6 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. _
4. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.N.B.:_ Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. _

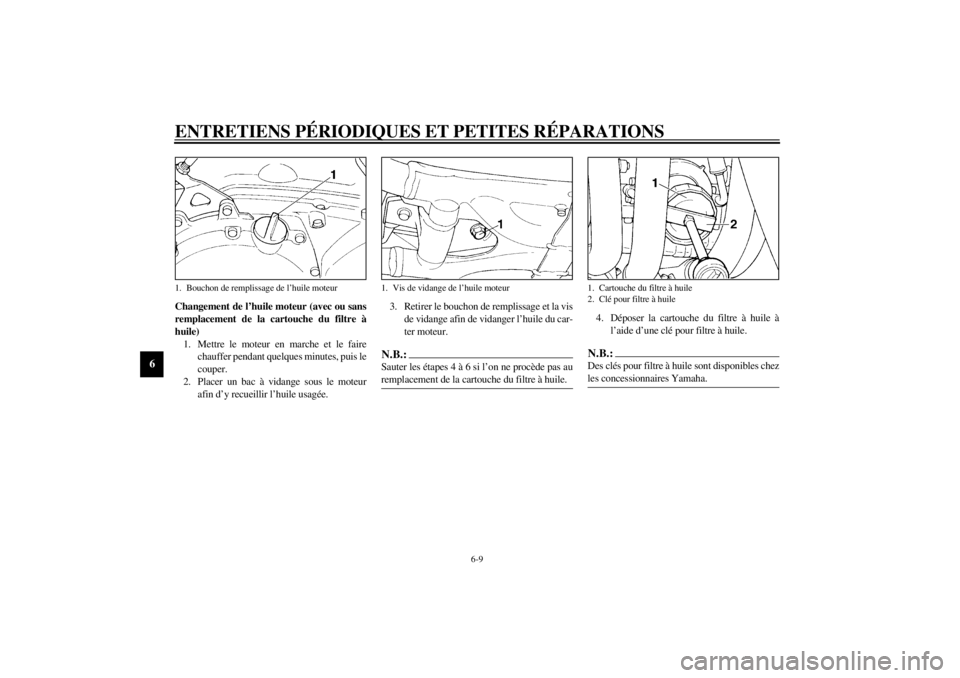

1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange de l’huile moteur
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
F_4km.book Page 9 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
5. Enduire le joint torique de la cartouche du
filtre à huile neuve d’une fine couche
d’huile moteur.N.B.:_ S’assurer que le joint torique est bien logé dans
son siège. _6. Mettre la cartouche du filtre à huile neuve
en place à l’aide d’une clé pour filtre à
huile, puis la serrer au couple spécifié à
l’aide d’une clé dynamométrique.7. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.
8. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.
FCA00105
ATTENTION:_

Ne pas mélanger d’additif chimique à
l’huile ni utiliser des huiles de grade
“CD” ou supérieur afin d’éviter tout
patinage de l’embrayage, car l’huile
moteur lubrifie également l’embrayage.
S’assurer également de ne pas utiliser
une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus
élevé.


S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur.
_9. Mettre le moteur en marche, et contrôler
pendant quelques minutes s’il y a présence
de fuites d’huile en laissant tourner le mo-
teur au ralenti. En cas de fuite d’huile,
couper immédiatement le moteur et re-
chercher la cause.N.B.:_ Une fois le moteur mis en marche, le témoin
d’avertissement du niveau d’huile doit s’étein-
dre si le niveau d’huile est suffisant. _

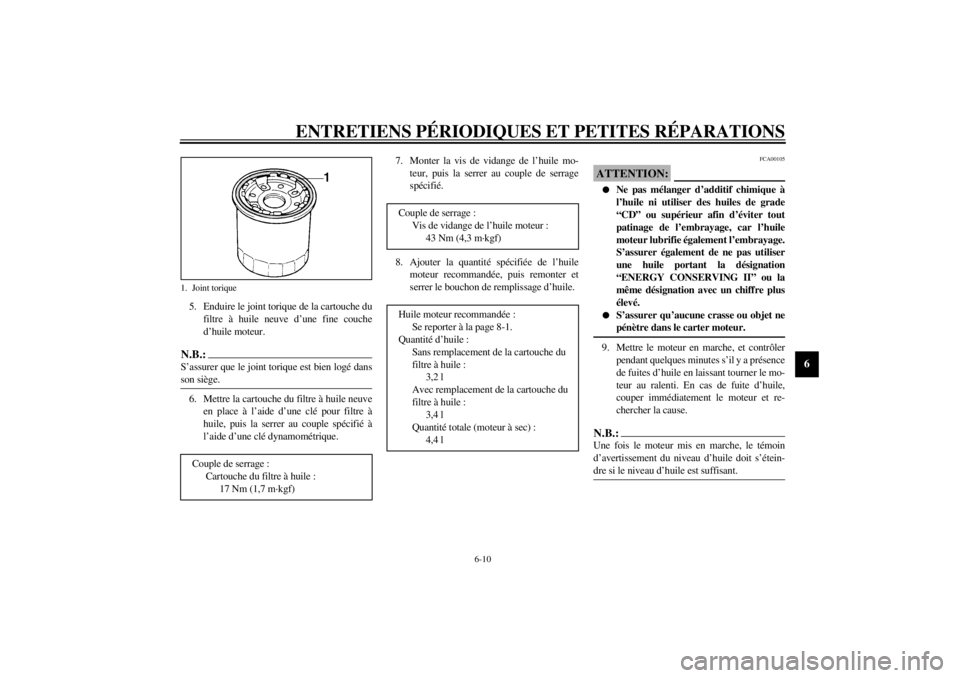

1. Joint torique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1,7 m·kgf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kgf)
Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche du
filtre à huile :
3,2 l
Avec remplacement de la cartouche du
filtre à huile :
3,4 l
Quantité totale (moteur à sec) :
4,4 l
F_4km.book Page 10 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
FC000067
ATTENTION:_ Si le témoin d’avertissement du niveau
d’huile tremblote ou ne s’éteint pas, couper
immédiatement le moteur, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha. _10. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FAU03681
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de cou-
ple conique arrière. Si une fuite est détectée,
faire contrôler et réparer la moto par un conces-
sionnaire Yamaha. Il faut en outre vérifier le ni-
veau de l’huile de couple conique arrière aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FW000066
AVERTISSEMENT
_

S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter de couple coni-
que arrière.


Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
_
Contrôle du niveau d’huile de couple conique
arrière
1. Dresser la moto sur sa béquille centrale.N.B.:_

Le niveau d’huile du couple conique ar-
rière se vérifie le moteur froid.


S’assurer que la moto soit bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
_
F_4km.book Page 11 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
2. Retirer le bouchon de remplissage, puis
vérifier le niveau d’huile dans le carter de
couple conique arrière.N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de
remplissage. _3. Si l’huile n’atteint pas le bord de l’orifice
de remplissage, ajouter la quantité néces-
saire d’huile du type recommandé
jusqu’au niveau spécifié.Changement de l’huile de couple conique ar-
rière
1. Placer un bac à vidange sous le carter de
couple conique arrière afin d’y recueillir
l’huile usagée.
2. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter de couple conique arrière.
3. Monter la vis de vidange, puis la serrer au
couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.
N.B.:_ GL4 est un grade de qualité. Il est aussi possible
d’utiliser des huiles pour engrenages hypoïdes
“GL-5” ou “GL-6”. _5. Remettre le bouchon de remplissage en
place et le serrer.
6. S’assurer que le carter de couple conique
arrière ne fuit pas. Si une fuite d’huile est
détectée, il faut en rechercher la cause.
1. Bouchon de remplissage d’huile de couple conique
arrière
2. Niveau d’huile correct
3. Vis de vidange de l’huile de couple conique arrière
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2,3 m·kgf,)
Huile du couple conique arrière
recommandée :
Huile pour engrenages hypoïdes
SAE 80 (API GL4)
ou huile multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité d’huile :
0,2 l
F_4km.book Page 12 Tuesday, August 28, 2001 10:41 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU03597*
Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Augmenter
la fréquence du nettoyage si le véhicule est uti-
lisé dans des zones très poussiéreuses ou humi-
des.
1. Déposer la selle. (Voir les explications re-
latives à sa dépose et à sa mise en place à
la page 3-11.)
2. Placer la manette du robinet de carburant
sur “OFF”, puis déconnecter la durit d’ali-
mentation.3. Retirer les vis du réservoir de carburant.
4. Déconnecter la fiche rapide du capteur de
carburant, puis déposer le réservoir de car-
burant.5. Retirer le couvercle du boîtier de filtre à

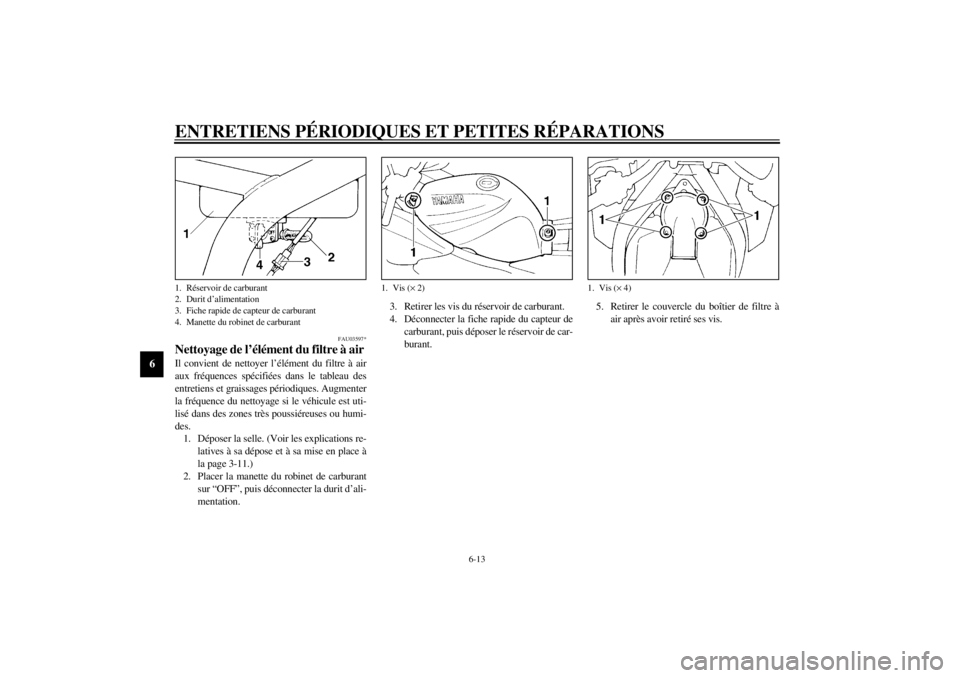

air après avoir retiré ses vis.1. Réservoir de carburant
2. Durit d’alimentation
3. Fiche rapide de capteur de carburant
4. Manette du robinet de carburant
1. Vis (× 2)
1. Vis (× 4)
