COMMANDES ET INSTRUMENTS
3-2
3
FAU04356
(stationnement)
La direction est bloquée, le feu arrière et la
veilleuse sont allumés et les feux de détresse
peuvent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la clé
puisse être tournée à la position “”.
FCA00043
ATTENTION:_ Ne pas utiliser la position de stationnement
trop longtemps, car la batterie pourrait se dé-
charger. _
FAU03034
Témoins et témoins d’avertissement
FAU04121
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est poussé
vers la gauche ou vers la droite, le témoin cor-
respondant clignote.
FAU03680
Témoin d’avertissement du niveau de carbu-
rant “”
Ce témoin d’avertissement s’allume lorsqu’il
reste moins de 5 l de carburant dans le réservoir.
Quand ce témoin s’allume, il convient de refaire
le plein dès que possible.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.
1. Placer le coupe-circuit du moteur sur
“”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage.
3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas, faire contrôler le circuit électrique par
un concessionnaire Yamaha.

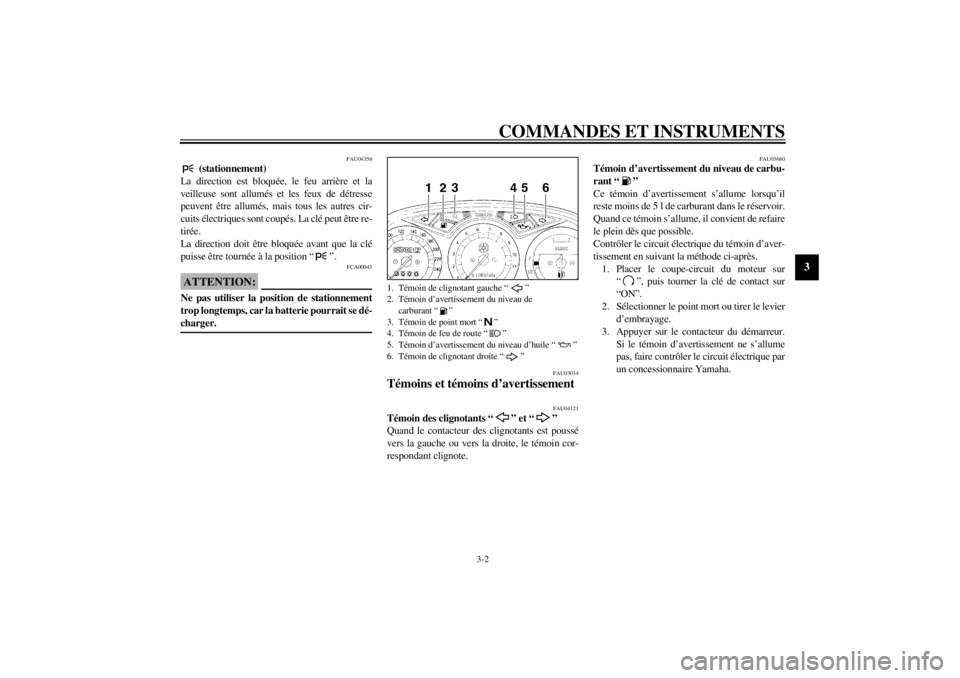

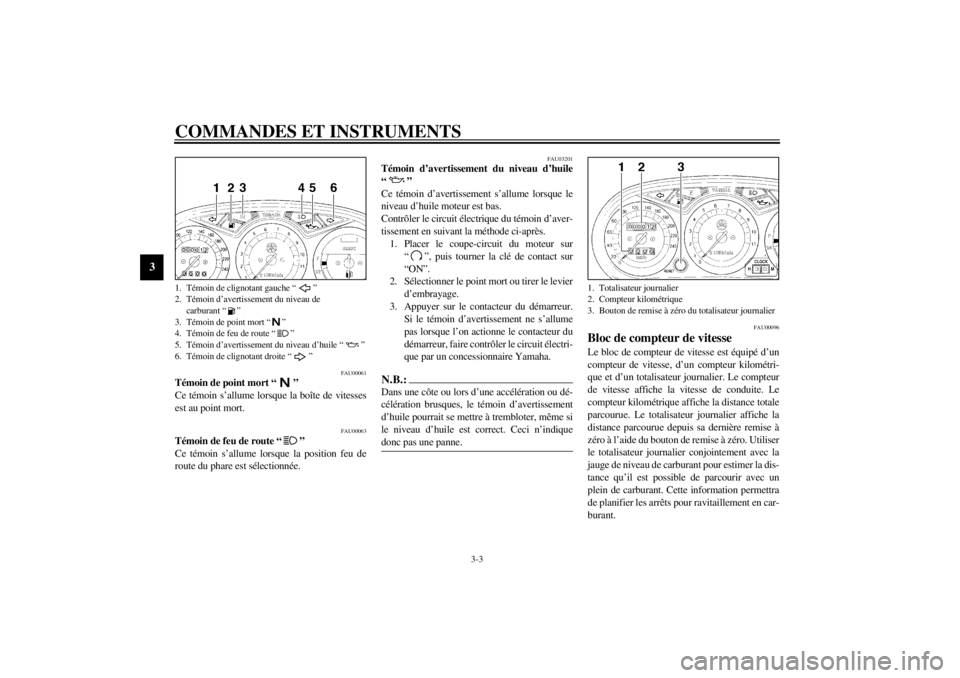

1. Témoin de clignotant gauche “”
2. Témoin d’avertissement du niveau de
carburant “”
3. Témoin de point mort “”
4. Témoin de feu de route “”
5. Témoin d’avertissement du niveau d’huile “”
6. Témoin de clignotant droite “”
F_4km.book Page 2 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-3
3
FAU00061
Témoin de point mort “”
Ce témoin s’allume lorsque la boîte de vitesses
est au point mort.
FAU00063
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU03201
Témoin d’avertissement du niveau d’huile
“”
Ce témoin d’avertissement s’allume lorsque le
niveau d’huile moteur est bas.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.
1. Placer le coupe-circuit du moteur sur
“”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage.
3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas lorsque l’on actionne le contacteur du
démarreur, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.N.B.:_ Dans une côte ou lors d’une accélération ou dé-
célération brusques, le témoin d’avertissement
d’huile pourrait se mettre à trembloter, même si
le niveau d’huile est correct. Ceci n’indique
donc pas une panne. _
FAU00096
Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et d’un totalisateur journalier. Le compteur
de vitesse affiche la vitesse de conduite. Le
compteur kilométrique affiche la distance totale
parcourue. Le totalisateur journalier affiche la
distance parcourue depuis sa dernière remise à
zéro à l’aide du bouton de remise à zéro. Utiliser
le totalisateur journalier conjointement avec la
jauge de niveau de carburant pour estimer la dis-
tance qu’il est possible de parcourir avec un
plein de carburant. Cette information permettra
de planifier les arrêts pour ravitaillement en car-
burant.
1. Témoin de clignotant gauche “”
2. Témoin d’avertissement du niveau de
carburant “”
3. Témoin de point mort “”
4. Témoin de feu de route “”
5. Témoin d’avertissement du niveau d’huile “”
6. Témoin de clignotant droite “”
1. Totalisateur journalier
2. Compteur kilométrique
3. Bouton de remise à zéro du totalisateur journalier
F_4km.book Page 3 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU00101
Compte-tours Le compte-tours électrique permet de contrôler
la vitesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
FC000003
ATTENTION:_ Ne jamais faire fonctionner le moteur dans la
zone rouge du compte-tours.
Zone rouge : 9.500 tr/mn et au-delà _
FAU01559
Dispositif de détection de pannes Ce modèle est équipé d’un dispositif de détec-
tion de pannes surveillant les circuits électriques
suivants :

capteur de papillon des gaz


système d’allumage
Si l’un de ces circuits est défectueux, le compte-
tours affiche de façon répétée le code d’erreur
suivant :
CB-17FConsulter le tableau ci-après afin d’identifier le
circuit électrique défectueux.CB-18F
Quand le compte-tours affiche un code d’erreur,
noter le nombre de tr/mn correspondant au cir-
cuit défectueux, puis faire contrôler le véhicule
par un concessionnaire Yamaha.
FC000004
ATTENTION:_ Quand le compte-tours affiche un code d’er-
reur, il convient de faire contrôler la moto le
plus rapidement possible afin d’éviter tout
endommagement du moteur. _

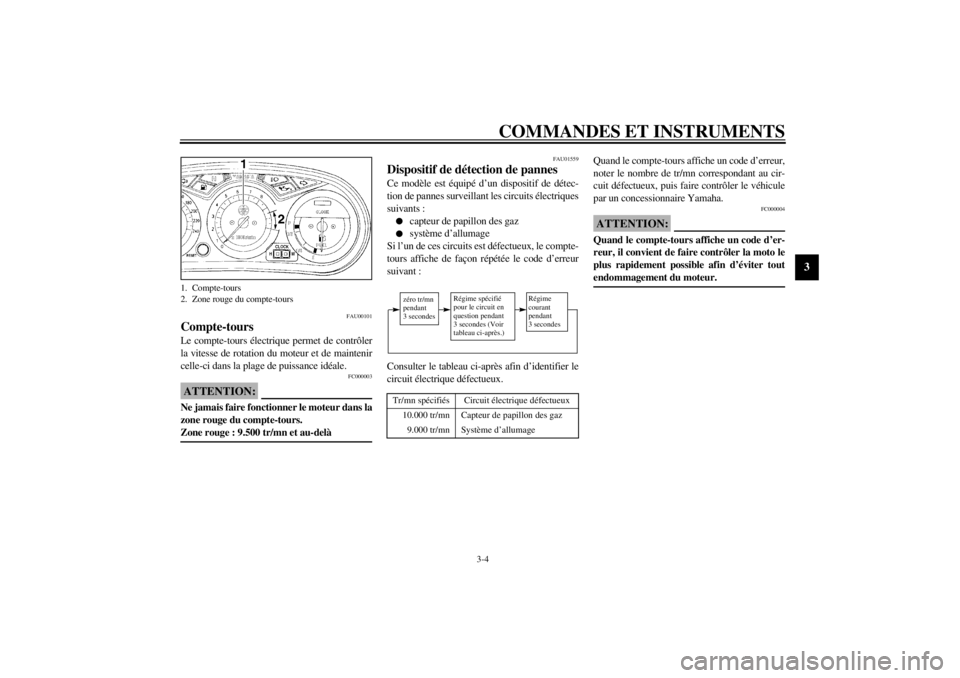

1. Compte-tours
2. Zone rouge du compte-tours
Tr/mn spécifiés
Circuit électrique défectueux
10.000 tr/mn
Capteur de papillon des gaz
9.000 tr/mn
Système d’allumage
zéro tr/mn
pendant
3 secondes
Régime spécifié
pour le circuit en
question pendant
3 secondes (Voir
tableau ci-après.)
Régime
courant
pendant
3 secondes
F_4km.book Page 4 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU00110
Jauge de niveau de carburant La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. L’aiguille se déplace vers “E” (vide)
au fur et à mesure que le niveau de carburant di-
minue. Quand l’aiguille atteint “E”, il reste envi-
ron 5 l de carburant dans le réservoir. Il convient
alors de refaire le plein dès que possible.N.B.:_ Ne pas attendre que le réservoir de carburant
soit complètement vide avant de faire le plein. _
FAU04357
Montre La montre numérique affiche l’heure en perma-
nence, quelle que soit la position du contacteur à
clé.
Pour régler la montre :
1. Pour modifier l’affichage des heures, ap-
puyer sur ou maintenir enfoncé le bouton
de réglage des heures “H”.
2. Pour modifier l’affichage des minutes, ap-
puyer sur ou maintenir enfoncé le bouton
de réglage des minutes “M”.N.B.:_ Pour régler la montre après une coupure de cou-
rant, il convient d’abord de régler l’heure sur
01:00 AM avant de régler l’heure correcte. _
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.

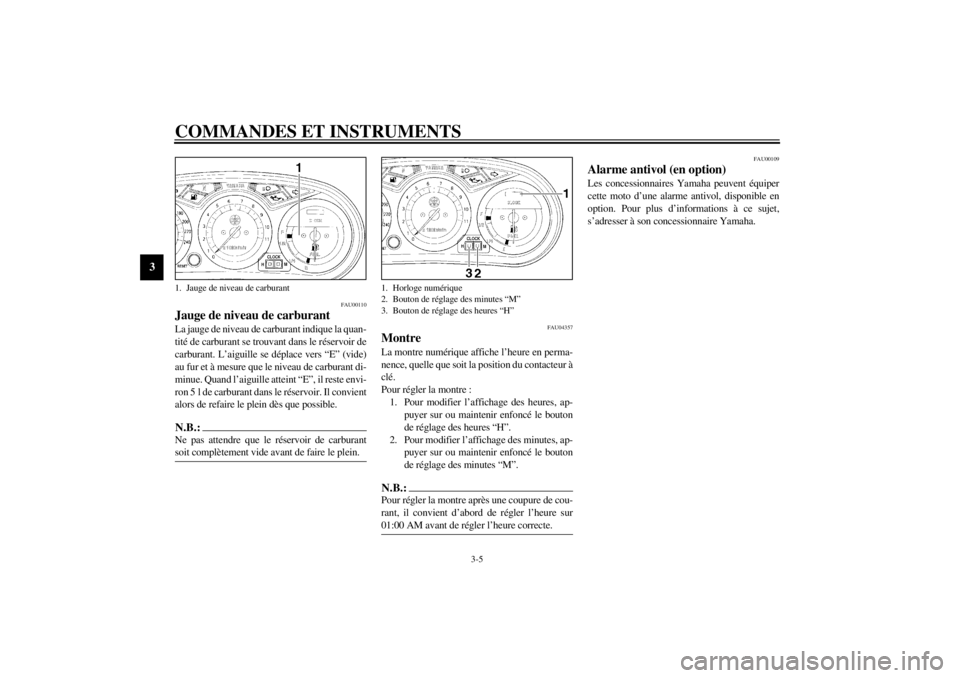

1. Jauge de niveau de carburant
1. Horloge numérique
2. Bouton de réglage des minutes “M”
3. Bouton de réglage des heures “H”
F_4km.book Page 5 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAU00118
Combinés de contacteurs
FAU00120
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU03826
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou “”,
ce contacteur permet d’enclencher les feux de
détresse, c.-à-d. le clignotement simultané de
tous les clignotants.Les feux de détresse s’utilisent en cas d’urgence
ou pour avertir les autres automobilistes du sta-
tionnement de la moto à un endroit pouvant re-
présenter un danger.
FC000006
ATTENTION:_ Ne pas laisser les feux de détresse trop long-
temps allumés, car la batterie pourrait se dé-
charger. _
FAU03889
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers “”. Pour signaler un virage à
gauche, pousser ce contacteur vers “”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU03888
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer le
feu de route et sur “” pour allumer le feu de
croisement.
1. Contacteur d’appel de phare “PASS”
2. Contacteur des feux de détresse “”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
5. Inverseur feu de route/feu de croisement “/”
F_4km.book Page 6 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU03890
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de mettre
le moteur en marche. En cas d’urgence, comme
par exemple, lors d’une chute ou d’un blocage
de câble des gaz, placer ce contacteur sur “”
afin de couper le moteur.
FAU03898
Contacteur d’éclairage “//”
Placer ce contacteur sur “” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “” afin
d’allumer également le phare. Placer le contac-
teur sur “” afin d’éteindre tous les feux.
FAU00143
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-16.)

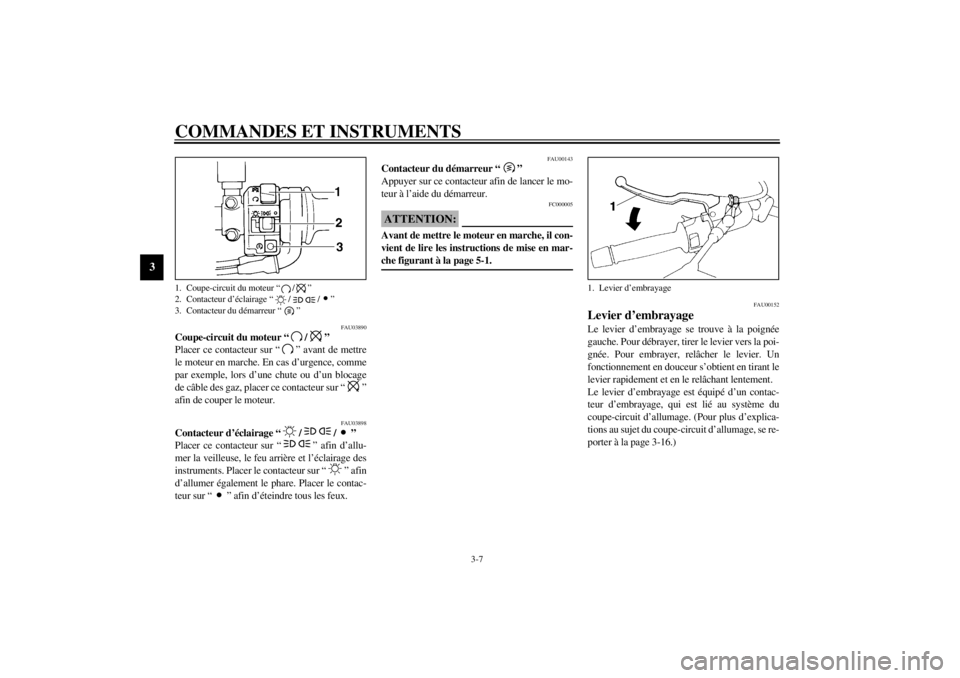

1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
1. Levier d’embrayage
F_4km.book Page 7 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00157
Sélecteur Le sélecteur est situé du côté gauche de la moto
et s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU00160
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
Le levier de frein est muni d’un écrou de réglage
de position. Pour régler la distance entre le le-
vier de frein et la poignée du guidon, tourner
l’écrou de réglage tout en éloignant le levier de
la poignée en le repoussant. S’assurer que le re-
père “” figurant sur l’écrou de réglage s’ali-
gne sur le repère “” figurant sur le levier de
frein.
FAU00162
Pédale de frein La pédale de frein est situé du côté droit de la
moto. Pour actionner le frein arrière, appuyer
sur la pédale de frein.

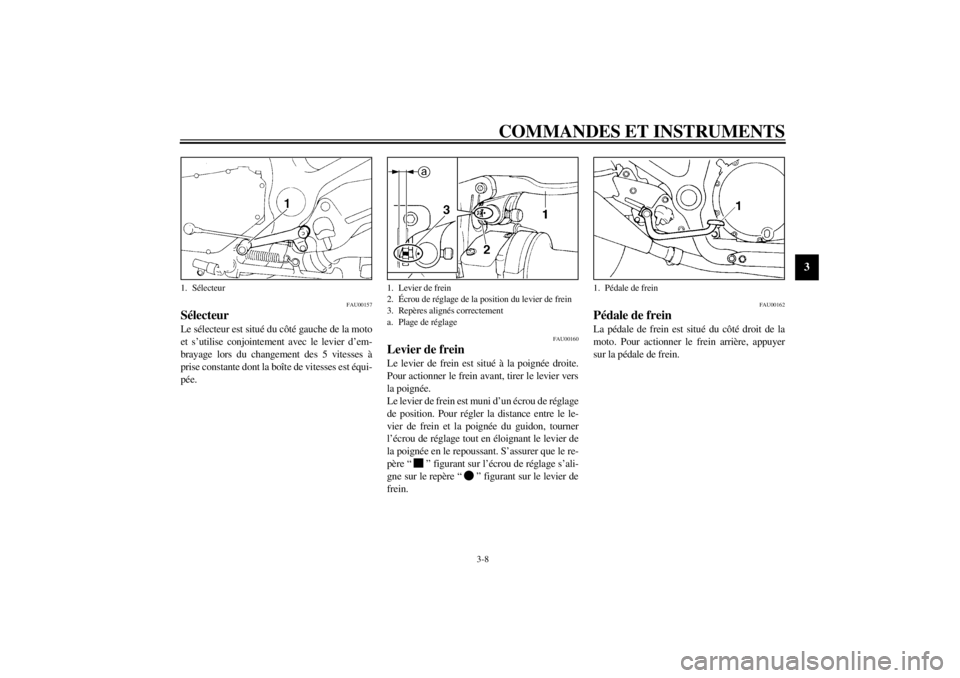

1. Sélecteur
1. Levier de frein
2.Écrou de réglage de la position du levier de frein
3. Repères alignés correctement
a. Plage de réglage
1. Pédale de frein
F_4km.book Page 8 Tuesday, August 28, 2001 10:41 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU02935

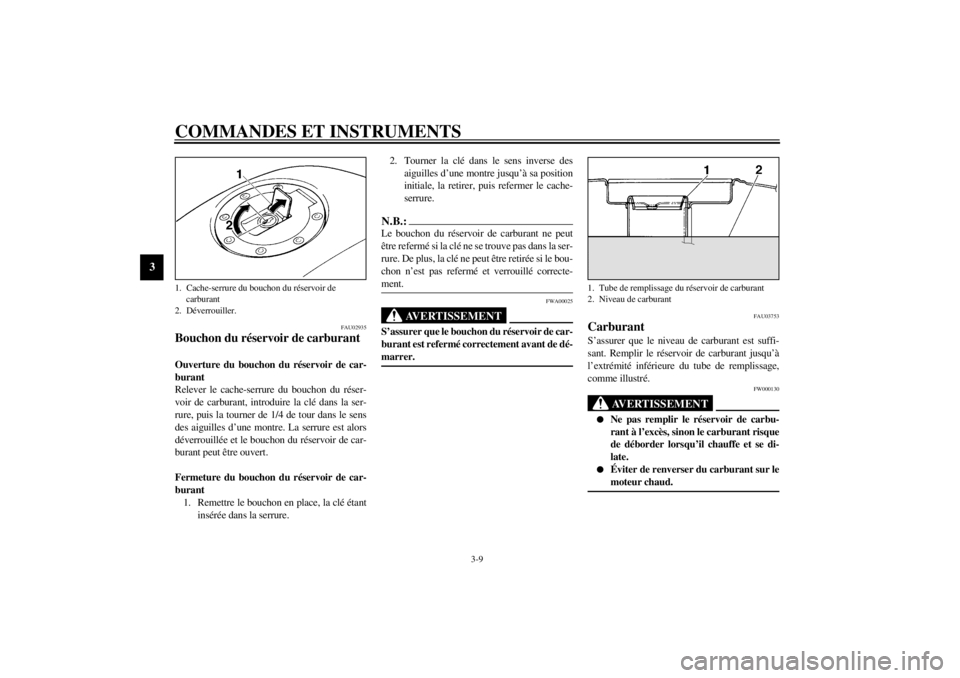

Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Relever le cache-serrure du bouchon du réser-
voir de carburant, introduire la clé dans la ser-
rure, puis la tourner de 1/4 de tour dans le sens
des aiguilles d’une montre. La serrure est alors
déverrouillée et le bouchon du réservoir de car-
burant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
FAU03753
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_

Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon le carburant risque
de déborder lorsqu’il chauffe et se di-
late.


Éviter de renverser du carburant sur le
moteur chaud.
_
1. Cache-serrure du bouchon du réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
F_4km.book Page 9 Tuesday, August 28, 2001 10:41 AM
