Page 49 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU03596
Carenado B
Para desmontar el carenado1. Desmonte el carenado A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el carenado.)2. Desmonte el asa de agarre quitando los
tornillos.3. Quite los tornillos y seguidamente des-
monte el carenado como se muestra.
Para montar el carenado
1. Coloque el carenado en su posición origi-
nal y apriete los tornillos.
2. Monte el asa de agarre colocando los tor-
nillos.
3. Monte el carenado A.
1. Asa de agarre
2. Carenado B
1. Tornillo (× 2)
1. Tornillo (× 2)
U4KMS7.book Page 6 Thursday, February 14, 2002 12:12 PM
Page 50 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU01880
Comprobación de las bujías Las bujías son componentes importantes del
motor que deben ser comprobadas periódica-
mente, preferiblemente por un concesionario
Yamaha. El calor y los depósitos de material
provocan la erosión lenta de cualquier bujía, por
lo que éstas deben desmontarse y comprobarse
de acuerdo con el cuadro de mantenimiento pe-
riódico y engrase. Además, el estado de las bu-
jías puede reflejar el estado del motor.
Compruebe que el aislamiento de porcelana que
rodea al electrodo central en cada bujía tenga un
color canela de tono entre medio y claro (éste es
el color ideal cuando se utiliza la motocicleta
normalmente). Si alguna de las bujías presenta
un color claramente diferente, puede que el mo-
tor esté averíado. No trate de diagnosticar usted
mismo estas averías. En lugar de ello, haga revi-
sar la motocicleta en un concesionario Yamaha.Si una bujía presenta signos de erosión del elec-
trodo y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la distan-
cia entre electrodos de la misma con una galga y
ajustarla al valor especificado según sea necesa-
rio.
Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía. Bujía especificada:
DPR8EA-9 (NGK) o
X24EPR-U9 (DENSO)
a. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bujía:
0,8–0,9 mm
Par de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U4KMS7.book Page 7 Thursday, February 14, 2002 12:12 PM
Page 51 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _
SAU04261
Aceite del motor y cartucho del filtro
de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque la motocicleta sobre el caballete
central.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior derecho del cárter.
NOTA:_ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. _4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel

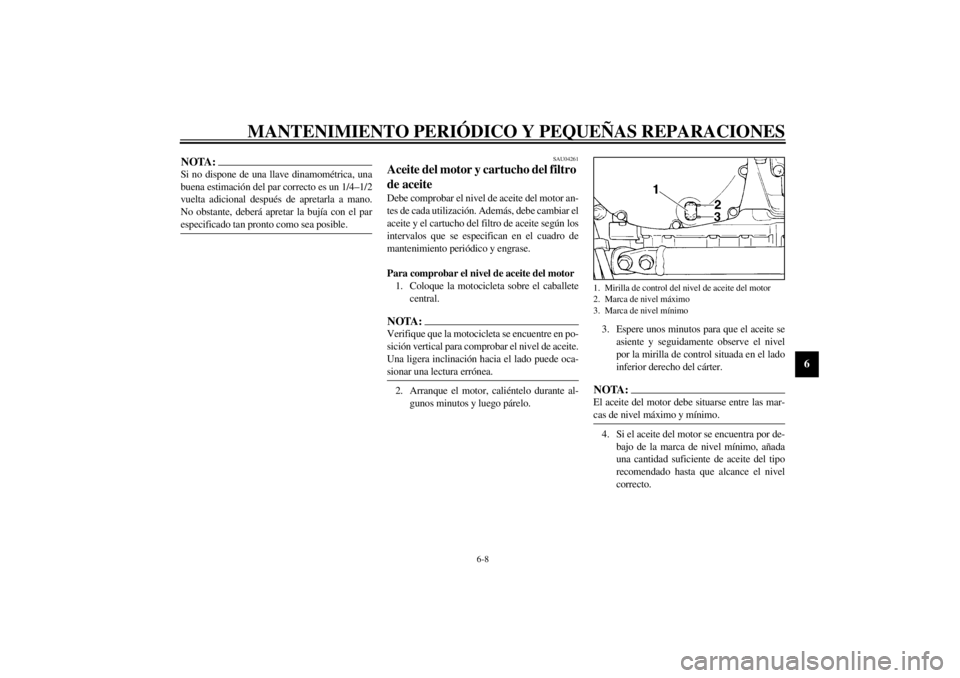

correcto.1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
U4KMS7.book Page 8 Thursday, February 14, 2002 12:12 PM
Page 52 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
Para cambiar el aceite del motor (con o sin
sustitución del cartucho del filtro de aceite)
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor
para recoger el aceite usado.3. Retire el tapón de llenado del aceite del
motor y el tornillo de drenaje para vaciar
el aceite del cárter.
NOTA:_ Omita los pasos 4–6 si no va a cambiar el cartu-
cho del filtro de aceite. _
4. Desmonte el cartucho del filtro de aceite
con una llave para filtros de aceite.NOTA:_ Puede adquirir una llave para filtros de aceite en
un concesionario Yamaha. _

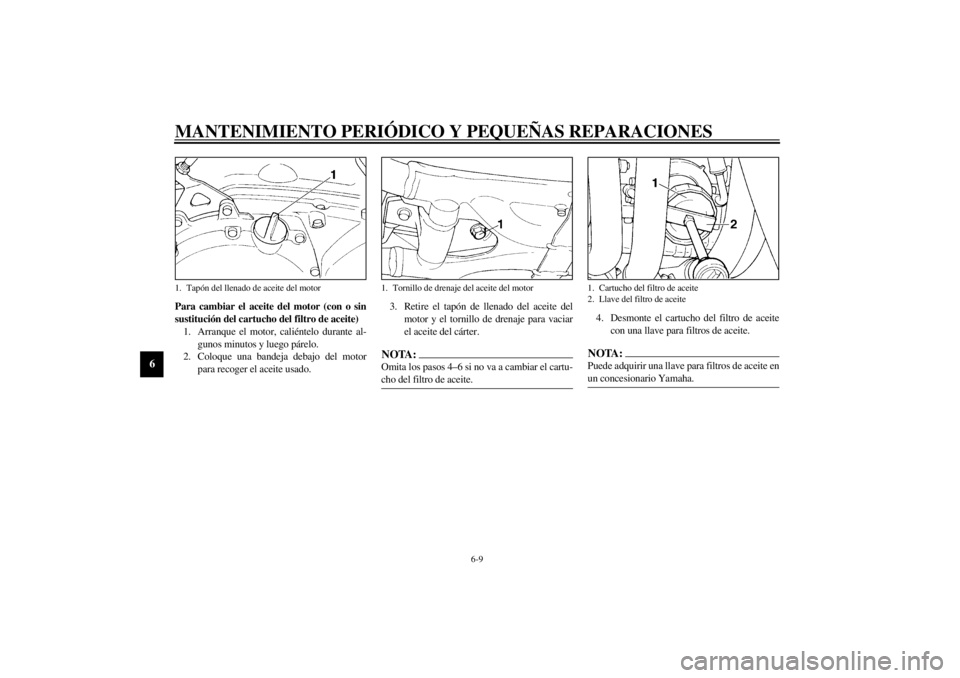

1. Tapón del llenado de aceite del motor
1. Tornillo de drenaje del aceite del motor
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
U4KMS7.book Page 9 Thursday, February 14, 2002 12:12 PM
Page 53 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
5. Aplique una capa fina de aceite de motor a
la junta tórica del nuevo cartucho del filtro
de aceite.NOTA:_ Verifique que la junta tórica quede bien asenta-
da. _6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y seguida-
mente apriételo con el par especificado
con una llave dinamométrica.7. Coloque el tornillo de drenaje del aceite
del motor y apriételo con el par especifica-
do.
8. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.
SCA00105
ATENCION:_
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite ni utilice
aceites de grado “CD” o superior. Ade-
más, no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
Asegúrese de que no penetre ningún
material extraño en el cárter.
_9. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.NOTA:_ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. _

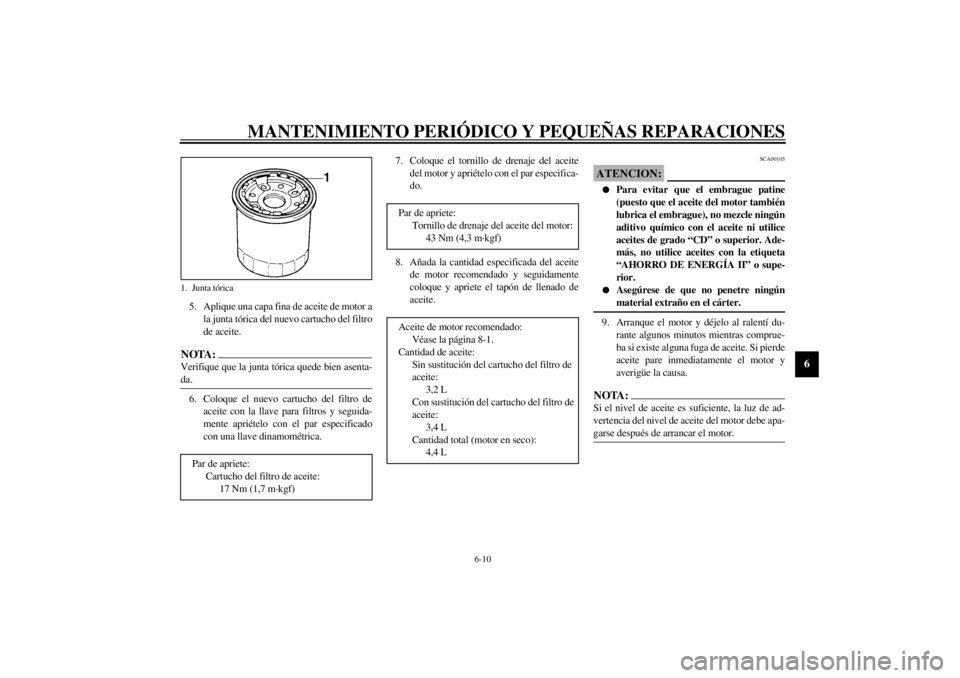

1. Junta tórica
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
Par de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kgf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de
aceite:
3,2 L
Con sustitución del cartucho del filtro de
aceite:
3,4 L
Cantidad total (motor en seco):
4,4 L
U4KMS7.book Page 10 Thursday, February 14, 2002 12:12 PM
Page 54 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
SC000067
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha._10. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario.
SAU03681
Aceite del engranaje final Antes de cada utilización debe comprobar si la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar la motocicle-
ta en un concesionario Yamaha. Además, debe
cambiar el aceite del engranaje final del modo
siguiente, según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
SW000066
ADVERTENCIA
_
Asegúrese de que no penetre ningún
material extraño en la caja del engrana-
je final.
Asegúrese de que no caiga aceite en el
neumático o en la rueda.
_
Para comprobar el nivel de aceite del engra-
naje final
1. Coloque la motocicleta sobre el caballete
central.NOTA:_
El nivel de aceite del engranaje final debe
comprobarse con el motor en frío.
Verifique que la motocicleta se encuentre
en posición vertical para comprobar el ni-
vel de aceite. Una ligera inclinación hacia
el lado puede ocasionar una lectura erró-
nea.
_
U4KMS7.book Page 11 Thursday, February 14, 2002 12:12 PM
Page 55 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
2. Quite el tornillo de llenado de aceite y
compruebe el nivel de aceite en la caja del
engranaje final.NOTA:_ El aceite debe encontrarse en el borde del orifi-
cio de llenado. _3. Si el aceite se encuentra por debajo del
borde del orificio de llenado, añada una
cantidad suficiente de aceite del tipo reco-
mendado hasta que alcance el nivel co-
rrecto.Para cambiar el aceite del engranaje final
1. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usa-
do.
2. Quite el tornillo de llenado de aceite y el
tornillo de drenaje para vaciar el aceite de
la caja del engranaje final.
3. Coloque el tornillo de drenaje del aceite
del engranaje final y apriételo con el par
especificado.
4. Añada aceite del engranaje final del tipo
recomendado hasta el borde del orificio de
llenado.
NOTA:_ GL4 es un grado de calidad. También pueden
utilizarse aceites de engranajes hipoidales de
grado GL5 o GL6. _5. Coloque y apriete el tornillo de llenado.
6. Compruebe si la caja del engranaje final
pierde aceite. Si pierde aceite averigüe la
causa.
1. Tornillo de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Tornillo de drenaje del aceite del engranaje final
Par de apriete:
Tornillo de drenaje del aceite del
engranaje final:
23 Nm (2,3 m·kgf)
Aceite del engranaje final recomendado:
Aceite de engranajes hipoidales
SAE 80 (API GL4)
o aceite multigrado de engranajes
hipoidales
SAE 80W-90
Cantidad de aceite:
0,2 L
U4KMS7.book Page 12 Thursday, February 14, 2002 12:12 PM
Page 56 of 102
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU03597*
Limpieza del filtro de aire Debe limpiar el filtro de aire según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Limpie el filtro de
aire con mayor frecuencia si utiliza el vehículo
en lugares especialmente húmedos o polvorien-
tos.
1. Desmonte el asiento. (Véanse en la página
3-11 las instrucciones para desmontar y
montar el asiento.)
2. Gire la palanca del grifo de gasolina a la
posición “OFF” y seguidamente desco-
necte el tubo de gasolina.3. Quite los tornillos del depósito de gasoli-
na.
4. Desconecte el acoplador del transmisor
del nivel de gasolina y seguidamente des-
monte el depósito de gasolina.5. Desmonte la cubierta de la caja del filtro

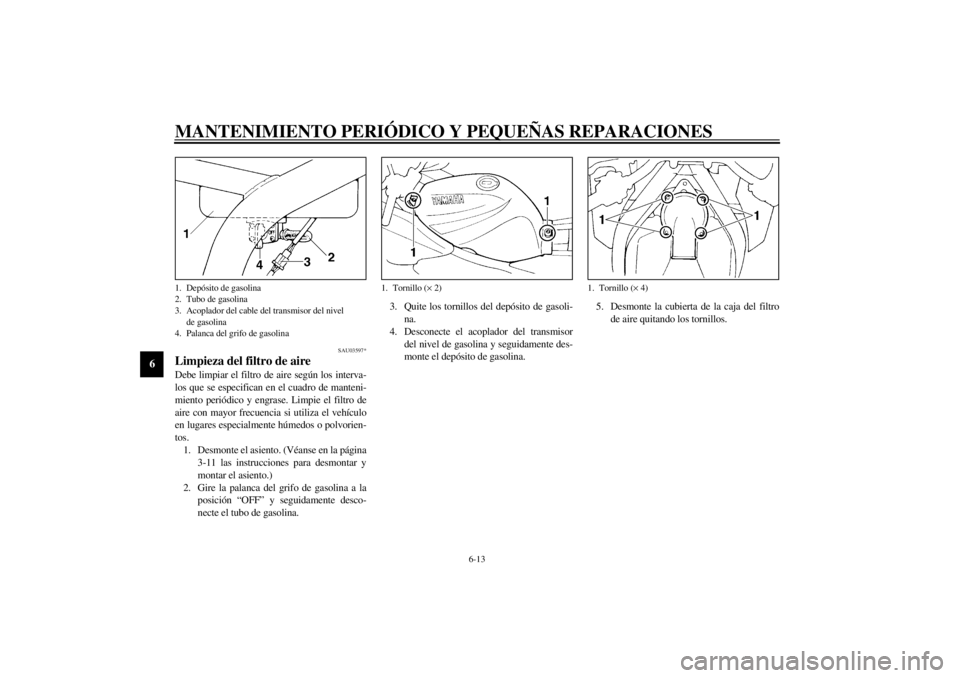

de aire quitando los tornillos.1. Depósito de gasolina
2. Tubo de gasolina
3. Acoplador del cable del transmisor del nivel
de gasolina
4. Palanca del grifo de gasolina
1. Tornillo (× 2)
1. Tornillo (× 4)
