2002 YAMAHA XJ900S Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU04356
(Estacionamiento)
La dirección está bloqueada, el piloto trasero y
la luz de posición están encendidos y la luz de
aviso de peligro puede encenderse, pero el resto
de los sistemas eléctricos están desactivados. Se
puede extraer la llave.
La dirección debe estar bloqueada para poder
girar la llave a la posición “”.
SCA00043
ATENCION:_ No utilice la posición de estacionamiento du-
rante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería. _
SAU03034
Luces indicadoras y de advertencia
SAU04121
Luces indicadoras de intermitencia “” y
“”
La luz indicadora correspondiente parpadea
cuando se empuja el interruptor de intermitencia
hacia la izquierda o hacia la derecha.
SAU03680
Luz de aviso del nivel de gasolina “”
Esta luz de aviso se enciende cuando el nivel de
gasolina desciende por debajo de aproximada-
mente 5 L. Cuando ocurra esto, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1. Sitúe el interruptor de paro del motor en
posición “” y gire la llave a la posición
“ON”.
2. Ponga la transmisión en punto muerto o
tire de la maneta de embrague.
3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.

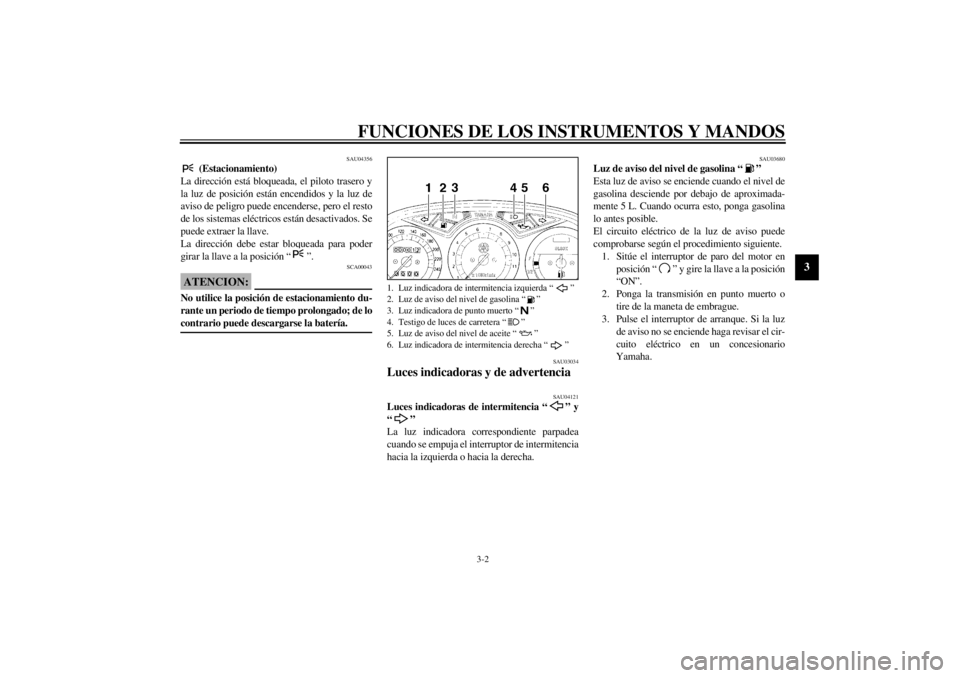

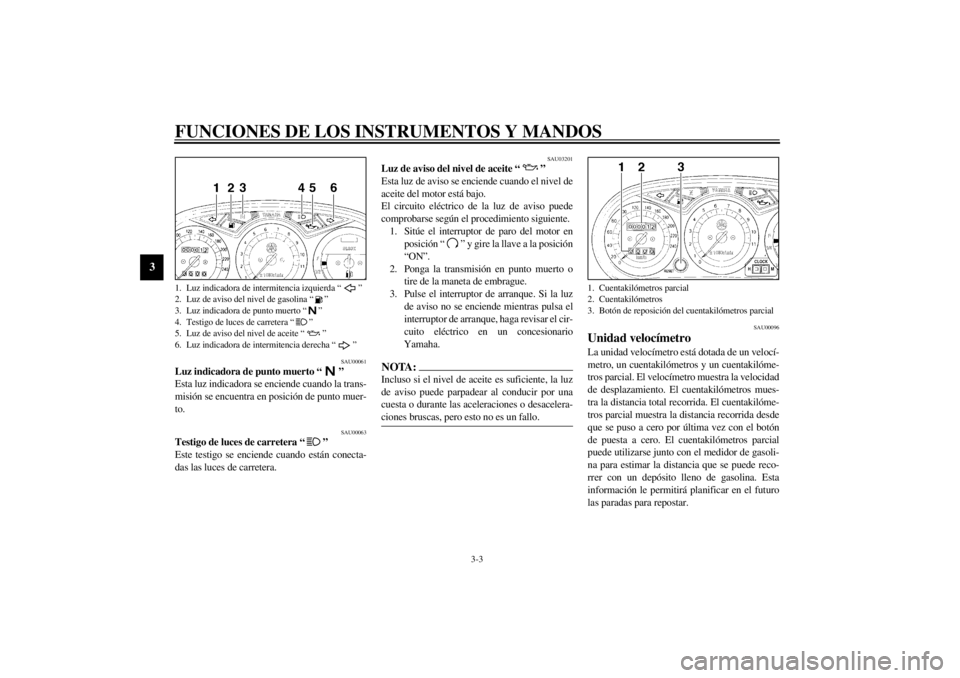

1. Luz indicadora de intermitencia izquierda “”
2. Luz de aviso del nivel de gasolina “”
3. Luz indicadora de punto muerto “”
4. Testigo de luces de carretera “”
5. Luz de aviso del nivel de aceite “”
6. Luz indicadora de intermitencia derecha “”
U4KMS7.book Page 2 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU00061
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muer-
to.
SAU00063
Testigo de luces de carretera “”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU03201
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende cuando el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1. Sitúe el interruptor de paro del motor en
posición “” y gire la llave a la posición
“ON”.
2. Ponga la transmisión en punto muerto o
tire de la maneta de embrague.
3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende mientras pulsa el
interruptor de arranque, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.NOTA:_ Incluso si el nivel de aceite es suficiente, la luz
de aviso puede parpadear al conducir por una
cuesta o durante las aceleraciones o desacelera-
ciones bruscas, pero esto no es un fallo. _
SAU00096
Unidad velocímetro La unidad velocímetro está dotada de un velocí-
metro, un cuentakilómetros y un cuentakilóme-
tros parcial. El velocímetro muestra la velocidad
de desplazamiento. El cuentakilómetros mues-
tra la distancia total recorrida. El cuentakilóme-
tros parcial muestra la distancia recorrida desde
que se puso a cero por última vez con el botón
de puesta a cero. El cuentakilómetros parcial
puede utilizarse junto con el medidor de gasoli-
na para estimar la distancia que se puede reco-
rrer con un depósito lleno de gasolina. Esta
información le permitirá planificar en el futuro
las paradas para repostar.
1. Luz indicadora de intermitencia izquierda “”
2. Luz de aviso del nivel de gasolina “”
3. Luz indicadora de punto muerto “”
4. Testigo de luces de carretera “”
5. Luz de aviso del nivel de aceite “”
6. Luz indicadora de intermitencia derecha “”
1. Cuentakilómetros parcial
2. Cuentakilómetros
3. Botón de reposición del cuentakilómetros parcial
U4KMS7.book Page 3 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00101
Tacómetro El tacómetro eléctrico permite al conductor vi-
gilar el régimen del motor y mantenerlo dentro
de los márgenes de potencia adecuados.
SC000003
ATENCION:_ No utilice el motor en la zona roja del tacó-
metro.
Zona roja: 9.500 r/min en adelante _
SAU01559
Dispositivo de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico de los circuitos eléctricos si-
guientes:

Sensor de la posición del acelerador


Sistema de encendido
Si cualquiera de estos circuitos está averíado, el
tacómetro indicará repetidamente el código de
error siguiente:
CB-17SUtilice el cuadro siguiente para identificar el cir-
cuito eléctrico averíado.CB-18S
Si el tacómetro indica este código de error, ano-
te el número de r/min específico al circuito y
haga revisar la motocicleta en un concesionario
Yamaha.
SC000004
ATENCION:_ Cuando el tacómetro indica un código de
error se debe revisar la motocicleta lo antes
posible para evitar que se averíe el motor. _
1. Tacómetro
2. Zona roja del tacómetro
R/min específicas
Circuito eléctrico averiado
10.000 r/min
Sensor de la posición del
acelerador
9.000 r/min
Sistema de encendido
0 r/min
durante
3 segundos
Número de
r/min
específicas del
circuito durante
3 segundos
(Véase la
siguinete tabla.)
Velocidad
actual del
motor
durante
3 segundos
U4KMS7.book Page 4 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU00110
Medidor de gasolina El medidor de gasolina indica la cantidad de ga-
solina que contiene el depósito. La aguja se des-
plaza hacia la “E” (Vacío) a medida que
disminuye el nivel de gasolina. Cuando la aguja
llega a la “E”, quedan aproximadamente 5 L de
gasolina en el depósito. Cuando ocurra esto,
ponga gasolina lo antes posible.NOTA:_ No deje que el depósito de gasolina se vacíe
completamente. _
SAU04357
Reloj El reloj digital muestra la hora independiente-
mente de la posición del interruptor principal.
Para poner el reloj en hora:
1. Pulse o mantenga pulsado el botón “H” de
ajuste de las horas para cambiar las horas.
2. Pulse o mantenga pulsado el botón “H” de
ajuste de los minutos para cambiar los mi-
nutos.NOTA:_ Para poner el reloj en hora cuando se haya des-
conectado la fuente de alimentación, primero
ponga el reloj a la 1:00 AM y luego póngalo en
hora. _
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.

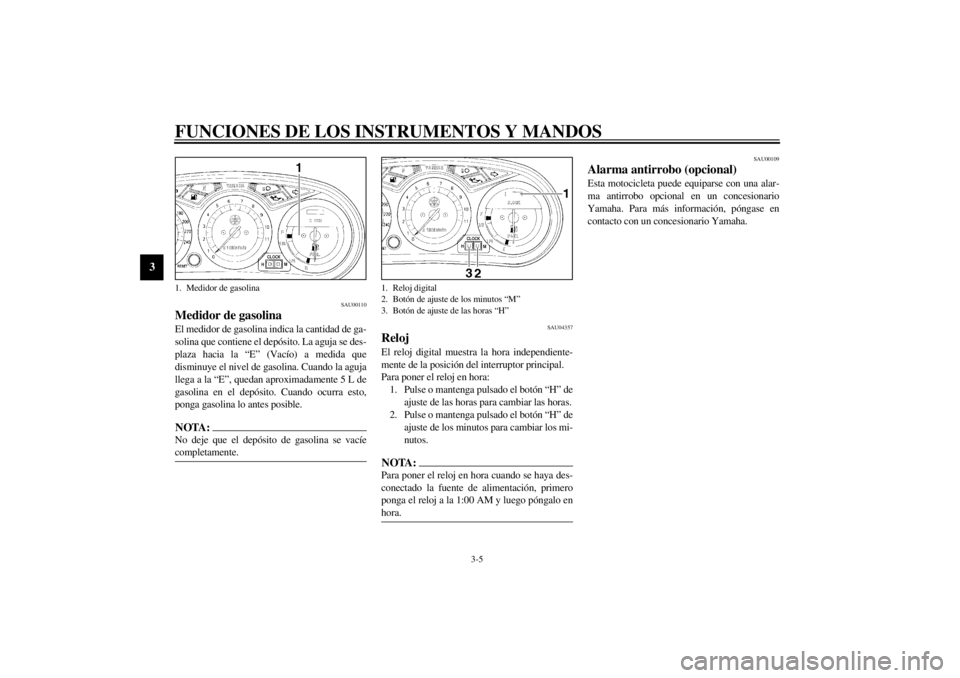

1. Medidor de gasolina
1. Reloj digital
2. Botón de ajuste de los minutos “M”
3. Botón de ajuste de las horas “H”
U4KMS7.book Page 5 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00118
Interruptores del manillar
SAU00120
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU03826
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, utili-
ce este interruptor para encender las luces de
emergencia (todos los intermitentes parpadean-
do simultáneamente).Utilice las luces de emergencia en caso de emer-
gencia o para avisar a otros conductores cuando
detenga su motocicleta en un lugar en el que
pueda representar un peligro para el tráfico.
SC000006
ATENCION:_ No utilice la luz de aviso de peligro durante
un periodo de tiempo prolongado; de lo con-
trario puede descargarse la batería. _
SAU03889
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la bocina.
SAU03888
Interruptor del regulador de luces
“/”
Sitúe este interruptor en “” para poner la luz
de carretera y en “” para poner la luz de
cruce.
1. Interruptor de ráfagas “PASS”
2. Interruptor de luces de emergencia “”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor del regulador de luces “/”
U4KMS7.book Page 6 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU03890
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de arrancar
el motor. Sitúe este interruptor en “” para
parar el motor en caso de emergencia, por ejem-
plo si la motocicleta vuelca o se atasca el cable
del acelerador.
SAU03898
Interruptor de las luces “//”
Sitúe este interruptor en “” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “” para encender también el faro. Sitúe el
interruptor en “” para apagar todas las luces.
SAU00143
Interruptor de arranque “”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:_ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. _
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-16 una explicación del sistema de cor-
te del circuito de encendido.)

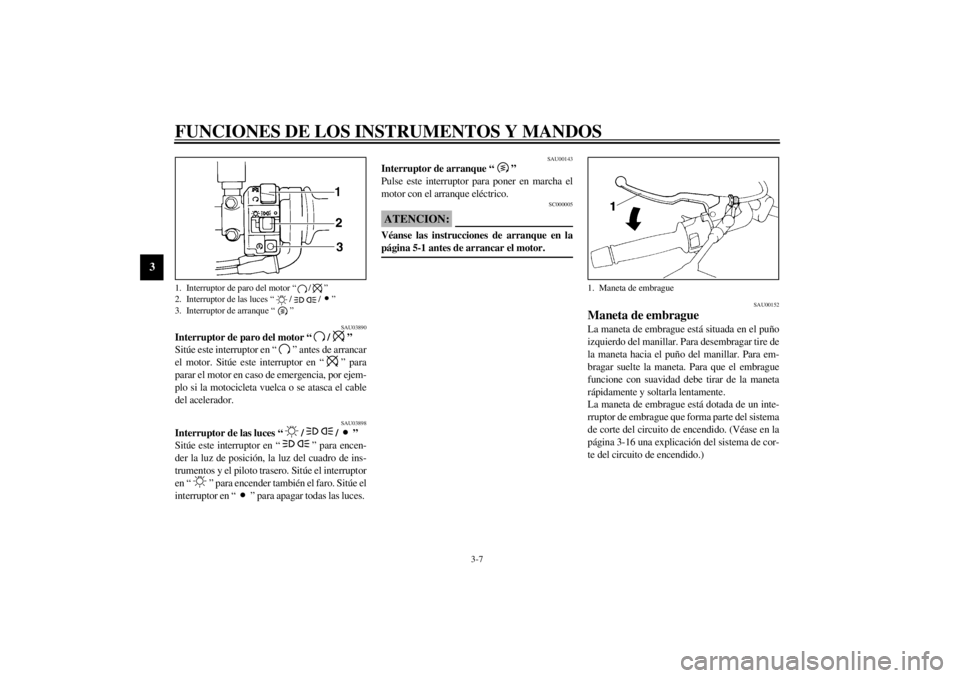

1. Interruptor de paro del motor “/”
2. Interruptor de las luces “//”
3. Interruptor de arranque “”
1. Maneta de embrague
U4KMS7.book Page 7 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
SAU00160
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
La maneta de freno dispone de una tuerca de
ajuste de posición. Para ajustar la distancia entre
la maneta de freno y el puño del manillar, gire la
tuerca con la maneta alejada del puño del mani-
llar. Verifique que la marca “” de la tuerca
de ajuste quede alineada con la marca “” de
la maneta de freno.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.

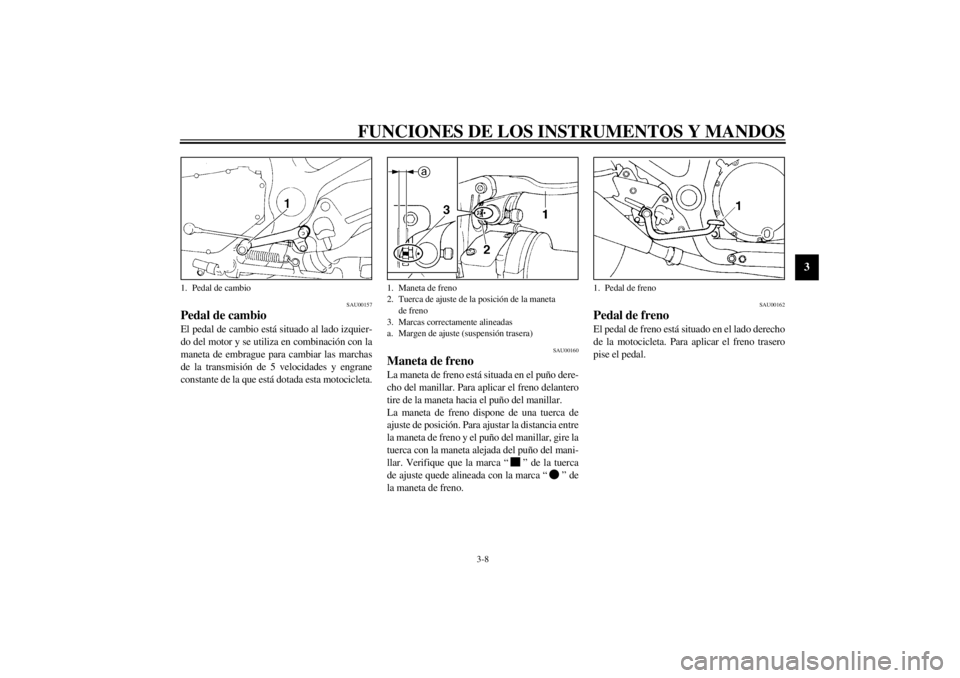

1. Pedal de cambio
1. Maneta de freno
2. Tuerca de ajuste de la posición de la maneta
de freno
3. Marcas correctamente alineadas
a. Margen de ajuste (suspensión trasera)
1. Pedal de freno
U4KMS7.book Page 8 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU02935

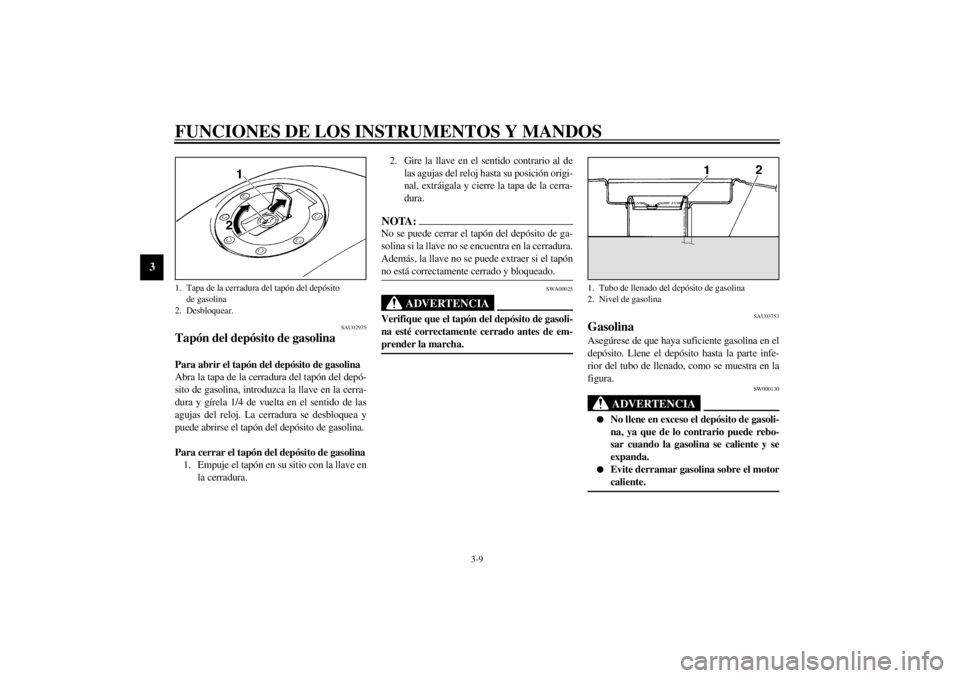

Tapón del depósito de gasolina Para abrir el tapón del depósito de gasolina
Abra la tapa de la cerradura del tapón del depó-
sito de gasolina, introduzca la llave en la cerra-
dura y gírela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de gasolina.
Para cerrar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal, extráigala y cierre la tapa de la cerra-
dura.
NOTA:_ No se puede cerrar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente cerrado y bloqueado. _
SWA00025
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente cerrado antes de em-
prender la marcha. _
SAU03753
Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_

No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.


Evite derramar gasolina sobre el motor
caliente.
_
1. Tapa de la cerradura del tapón del depósito
de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U4KMS7.book Page 9 Thursday, February 14, 2002 12:12 PM
