2002 YAMAHA XJ900S Instructieboekje (in Dutch)

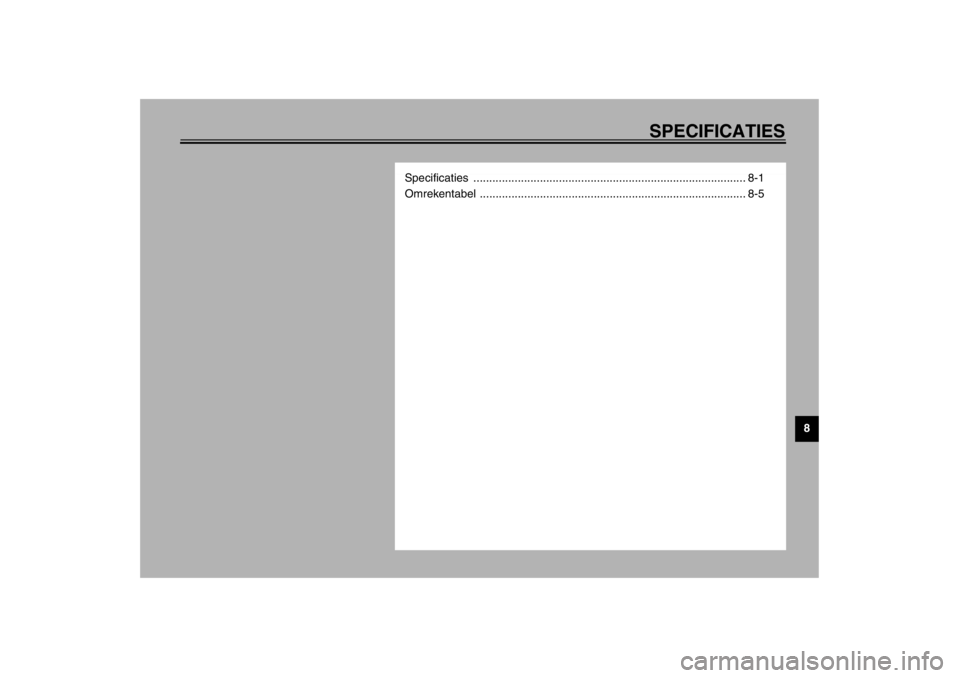

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
Omrekentabel .................................................................................... 8-5
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XJ900S
Afmetingen
Grootste lengte 2.230 mm
Grootste breedte 750 mm
Grootste hoogte 1.300 mm
Zadelhoogte 795 mm
Wielbasis 1.505 mm
Grondspeling 130 mm
Minimale draaicirkel 3.000 mm
Basisgewicht (met olie en volle
benzinetank)265 kg
Motor
Type motor Vloeistofgekoelde 4-takt, DOHC
Cilinder-opstelling 4 cilinders parallel voorwaarts
hellend
Verplaatsing 892 cm
3
Boring × slag 68,5 × 60,5 mm
Kompressieverhouding 10:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterpatroon 3,2 L
Met vervanging van oliefil-
terpatroon 3,4 L
Totale hoeveelheid
(droge motor) 4,4 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling
en/of de startmotorkoppeling kunnen veroorzaken, met een
kortere levensduur van de componenten en slechte motor-
prestaties tot gevolg.
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-2
8
Olie voor de eindoverbrenging
Type SAE 80 cardanolie (API GL4)
of SAE 80W-90 multi-grade
cardanolie
Aantal 0,2 L
LuchtfilterDroog element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud benzinetank 24 L
Hoeveelheid
reservebrandstof 5 L
Carburateur
Merk MIKUNI
Model × aantal BDSR34 × 4
Bougies
Bandenmerk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,672
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-
verhouding 1,278Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,188
2e 1,500
3e 1,154
4e 0,933
5e 0,813
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 27°
Spoorbreedte 121 mm
Banden
Voor
Type Tubeless, enkelwandig
Bandenmaat 120/70-17 58V
120/70-17 M/C 58V
Bandenmerk/model Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Achter
Type Tubeless (enkelwandig)
Bandenmaat 150/70-17 69V
150/70-17 M/C 69V
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-3
8
Bandenmerk/model Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
Maximale belasting* 205 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge
snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gegoten
Bandenmaat 17 × MT 3,00
17 M/C × MT 3,00Achter
Type Gegoten
Bandenmaat 17 × MT 4,00
17 M/C × MT 4,00
Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde ophan-
ging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 140 mm
Achter 110 mm
D_4KM.book Page 3 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Model Wisselstroom-dynamo
Standaard
vermogen 13,5 V, 34 A @ 5.000 tpm
Accu
Model YTX14-BS
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 1
Stadslicht 12 V, 4 W × 1
Richtingaanwijzer 12 V, 21 W × 4
Richtingaanwijzer 12 V, 3,4 W × 4
Controlelampje vrijstand 12 V, 3,4 W × 1
Controlelampje grootlicht 12 V, 3,4 W × 1
Waarschuwingslampje olieni-
veau 12 V, 3,4 W × 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W × 2
Controlelampje brandstofni-
veau 12 V, 3,4 W × 1Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 20 A
Koplampzekering 15 A
Circuitzkering alarmverlich-
tingssysteem 10 A
Zekering ontstekingssysteem 10 A
Zekering klokcircuit 10 A
D_4KM.book Page 4 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-5
8
DAU03941
Omrekentabel CS-03DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
D_4KM.book Page 5 Tuesday, August 28, 2001 8:50 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
