2002 Peugeot 307 SW Návod k obsluze (in Czech)

Vynulování
V servisu PEUGEOT vynulují pra-
covníci ukazatel po každé kontrole.
Pokud však provádíte kontrolu sami, uvádíme zde postup vynulování uka-zatele: Vypněte zapalování.
Stiskněte tlačítko nulování denní-
ho počitadla ujetých km a držte
jej stisknuté.
Zapněte zapalování.
Ukazatel ujetých kilometrů začneodpočítávat.
Když ukazatel udává 0, uvolněte
tlačítko, symbol klíče zmizí. Důležité: jestliže byste chtěli odpojit
baterii po provedení této operace,
musíte nejprve zamknout vozidlo a
vyčkat nejméně pět minut, jinak
nebude vynulování vzato v úvahu. ÚDRŽBA DÍLŮ S OMEZENOU ŽIVOTNOSTÍ a kontrola provozních náplní
Některé důležité součásti Vašeho vozidla mají zvláštní intervaly výměn a kontrol: -
brzdová kapalina se mění každých 60 000 km nebo každé max. 2 roky,
- pylový filtr musí být kontrolován při každé prohlídcevozidla v servisu sítě
PEUGEOT (pravidelné kontroly a mezikontroly) nebo častěji, a to v závislosti
na prostředí (prach, znečištěné ovzduší, atd.),
- výměna rozvodového řemene : obraťte se na pracovníky servisu sítě
PEUGEOT,
-u motoru turbodiesel 2 litry HDI (110 k) je nutné provádět údržbu filtru
pevných částic a doplnění nádržky aditiva každých max. 80 000 km v ser-
visu sítě PEUGEOT,
- nafukovací vaky (airbagy) a pyrotechnické prvky bezpečnostních pásů musí
být vyměněny každých 10 let ,
- kontrola tlaku vzduchu v pneumatikách musí být prováděna u studených
pneumatik nejméně jednou měsíčně.
PROGRAMY ÚDRŽBY PEUGEOT 21

UJETÉ KM 60 000 120 000 180 000
ÚROVNĚ KONTROL
Každé vozidlo má svůj cyklus údržby, stanovený výrobcem na základě jeho technických charakteristik.
V tomto cyklu se střídají dvě úrovně označené A a C, mezikontroly a některé doplňkové operace, specifické pro Vaše vozid-
lo; odpovídají klíčovým etapám života Vašeho Peugeotu 307 SW.
Při záruční prohlídce Vám pracovník značkového servisu oznámí úroveň a obsah příští kontroly, a tak tomu bude při
každé další kontrole vozidla.
PROGRAMY ÚDRŽBY PEUGEOT
22
CYKLUS ÚDRŽBY PEUGEOTU 307 SW S BENZINOVÝM MOTOREM
Kontrola každé 2 roky nebo max. 30 000 km
Záruční prohlídka po ujetí 10 000 km nebo po 6 měsících*.
Podmiňuje platnost záruky
Kontrola hladiny oleje automatické převodovky každých 60 000 km.
U těchto kontrol za paušální ceny se používají oleje na syntetické bázi.
Může být rovněž použit syntetický olejnebo energeticky úsporný olej .
Ztížené provozní podmínky (viz příslušná kapitola)
* Při dosažení prvního z těchto dvou limitů. Mezikontrola s doplněním náplní je
zahrnutá v paušálních cenách
Programů údržby.

120 000180 000
UJETÉ KM
60 000
PROGRAMY ÚDRŽBY PEUGEOT 23
CYKLUS ÚDRŽBY PEUGEOTU 307 SW S NAFTOVÝM MOTOREM
Kontrola každé 2 roky nebo max. 20 000 km
Záruční prohlídka poujetí 10 000 km nebo po 6 měsících*.
Podmiňuje platnost záruky
+ údržba filtru pevných
částic motoru 2,0 l HDI, 110 k (160 000 km) + údržba
filtru pevných
částic motoru 2,0 l HDI, 110 k (80 000 km)
U těchto kontrol za paušální ceny se používají oleje:
- na syntetické bázi, syntetické oleje nebo energeticky úsporný olej ,
- olej 5W40 pro naftové motory HDI přeplňované turbodmychadlem a vybavené filtrem pevných částic .
Ztížené provozní podmínky (viz příslušná kapitola).
* Při dosažení prvního z těchto dvou limitů. Mezikontrola s doplněním náplní je
zahrnutá v paušálních cenách
Programů údržby.

ZTÍŽENÉ PROVOZNÍ PODMÍNKY
• Využívání vozidla pro rozvážkovou službu.
• Používání výhradně ve městě (typ taxi).
• Malé opakované trasy se studeným motorem a za nízkých teplot.
• Dlouhodobý pobyt za těchto podmínek: – země, kde teploty často stoupají nad +30 °C,
– země, kde teploty často klesají pod -15 °C,
– země s prašnou atmosférou,
– země, kde se používají oleje nebo pohonné hmoty neodpovídající našim doporučením.
Předepsané výměny: – výměna vzduchového filtru každých 40 000 km u benzinových motorů a každých 45 000 km u naftových motorů,
– výměna rozvodového řemene : obraťte se na pracovníky servisní sítě PEUGEOT.
PROGRAMY ÚDRŽBY PEUGEOT
24

PROGRAMY ÚDRŽBY PEUGEOT25
PROGRAMY ÚDRŽBY PEUGEOT ÚROVNĚ A a C a MEZIKONTROLA
Úroveň
Operace Název operaceZáruční prohlídkaA C Mezikontrola
VYPUŠTĚNÍ- Výměna motorového oleje.- Vyčištění palivového filtru (diesel).- Olejový filtr.- Palivový filtr* (benzin).VÝMĚNA- Vložka palivového filtru (diesel).- Vložka vzduchového filtru.- Zapalovací svíčky (benzin).- Motorový olej (kontrola + doplnění).- Olej mechanické převodovky (kontrola + doplnění).- Baterie (kontrola + doplnění), má-li demontovatelné zátky.HLADINA- Ostřikovač skel (kontrola + doplnění).- Chladicí kapalina (kontrola + doplnění).- Brzdová kapalina (kontrola + doplnění).- Kapalina posilovače řízení (kontrola + doplnění, podle vybavení).- Funkce světel, osvětlení, signalizace.- Stav skel, optiky světlometů, průhledných krytů světel a zpětných zrcátek.- Zvukové výstražné zařízení.- Trysky ostřikovače skel.- Stav stíracích lišt.- Stav a napnutí řemenů pohonu příslušenství.- Účinnost ruční brzdy.- Těsnost a stav hydraulických okruhů (hadice a skříně).KONTROLA- Stav pryžových chráničů.- Brzdové destičky. - Vůle v ložiskách kol, řízení, kulových čepech a stav pružných lůžek.- Těsnost tlumičů.- Opotřebení zadního brzdového obložení.- Stav a nahuštění pneumatik (včetně náhradního kola).- Kontrola emisí škodlivin podle platných předpisů (benzin).- Opacita výfukových plynů (diesel).- Pylový filtr (podle vybavení). - Vizuální kontrola celého vozidla technikem značkového servisu.
JÍZDNÍ ZKOUŠKA
: Všechny provozní podmínky.: V případě ztížených provozních podmínek. * Podle země určení.

(1) Minimální kvalita: Benzinové motory: ACEA A3 a API SH/SJ; Naftové motory: ACEA B3 a API CF/CD. - ACEA= Společnost evropských automobilových výrobců. - API = American Petroleum Institute.
Při používání oleje neodpovídajícího normě ACEA A3-B3 je nutno se řídit plánem intenzivní údržby pro „ztížené provozní podmínky", který má zkrácené intervaly mezi kontrolami. * Tento energeticky úsporný olej může být používán jen u k tomu určených motorů.
Pro motory turbodiesel HDI s filtrem pevných částic používejte výhradně olej 5W40.
26OBCHODNÍ NÁZVY V EVROPĚ HOMOLOGOVANÝCH A DOPORUČENÝCH MOTOROVÝCH OLEJŮ (1)
BENZIN DIESEL DIESEL BENZIN

DOPORUČENÉ
HOMOLOGOVANÉ OLEJE
Oleje uvedené v tabulce na protější
straně vyhovují většině způsobů
používání vozidla.

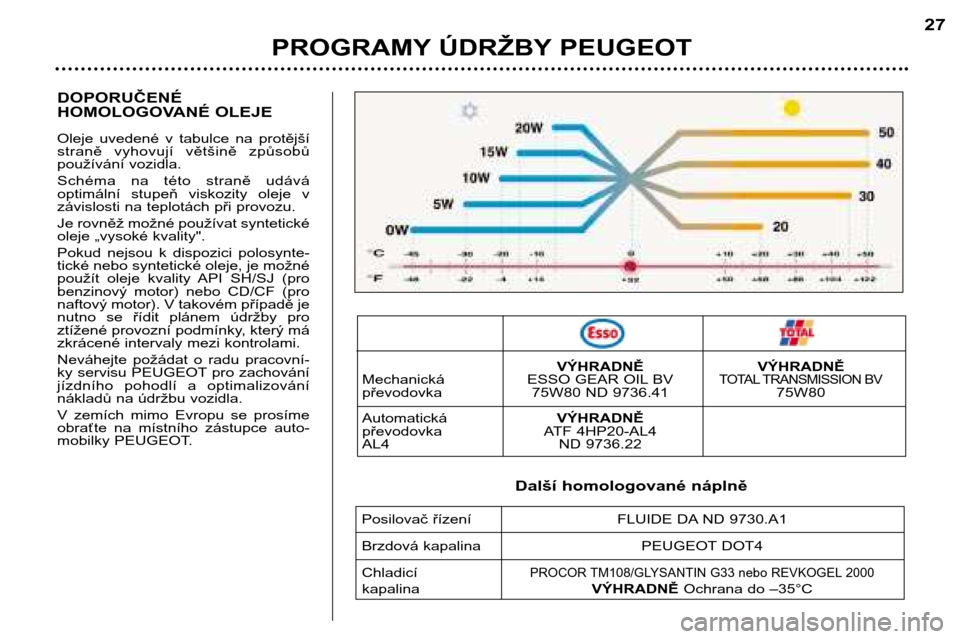

Schéma na této straně udává
optimální stupeň viskozity oleje v
závislosti na teplotách při provozu.
Je rovněž možné používat syntetické
oleje „vysoké kvality".
Pokud nejsou k dispozici polosynte- tické nebo syntetické oleje, je možné
použít oleje kvality API SH/SJ (pro
benzinový motor) nebo CD/CF (pro
naftový motor). V takovém případě je
nutno se řídit plánem údržby pro
ztížené provozní podmínky, který má
zkrácené intervaly mezi kontrolami.
Neváhejte požádat o radu pracovní-
ky servisu PEUGEOT pro zachování
jízdního pohodlí a optimalizování
nákladů na údržbu vozidla.
V zemích mimo Evropu se prosíme
obraťte na místního zástupce auto-
mobilky PEUGEOT.
PROGRAMY ÚDRŽBY PEUGEOT27
VÝHRADNĚ VÝHRADNĚ
Mechanická ESSO GEAR OIL BVTOTAL TRANSMISSION BVpřevodovka 75W80 ND 9736.41 75W80 Automatická VÝHRADNĚ
převodovka ATF 4HP20-AL4
AL4 ND 9736.22
Další homologované náplně
Posilovač řízení FLUIDE DA ND 9730.A1
Brzdová kapalina PEUGEOT DOT4 Chladicí
PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000
kapalina VÝHRADNĚOchrana do –35°C

1 -Otáčkoměr.
2 - Kontrolka upozorňující na
nezapnutý bezpečnostní pás.
3 - Kontrolka autodiagnostikymotoru.
4 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
5 - Kontrolka levých směrovýchsvětel.
6 - Ukazatel teploty chladicí
kapaliny. 7 -
Kontrolka dobíjení baterie.
8 - Centrální výstražná kontrolka
STOP.
9 - Kontrolka tlaku motorovéhooleje.
10 - Kontrolka minimální zásoby paliva.
11 - Kontrolka pravých směrovýchsvětel.
12 - Palivoměr. 13 -
Kontrolka systému proti
blokování kol ABS.
14 - Kontrolka nafukovacích vaků"airbagů".
15 - Kontrolka neutralizace
nafukovacího vaku spolujezdce.
16 - Rychloměr.
17 - Ukazatel údržby, ukazatel
hladiny oleje a počtu ujetýchkilometrů.
18 - Tlačítko pro vynulování denního
počitadla ujetých kilometrů.
19 - Kontrolka zadního světla do
mlhy.
20 - Kontrolka systému
dynamického řízení stability(ESP/ASR).
21 - Kontrolka předních světlometů
do mlhy.
22 - Kontrolka žhavení naftovéhomotoru.
23 - Kontrolka dálkových světel.
24 - Kontrolka minimální hladiny
chladicí kapaliny.
25 - Kontrolka potkávacích světel.
26 - Kontrolka přítomnosti vody ve
filtru nafty (diesel).
27 - Reostat osvětlení.
KONTROLA FUNKCE
28
PŘÍSTROJOVÁ DESKA VOZIDLA S BENZINOVÝM - NAFTOVÝM
MOTOREM A S MECHANICKOU PŘEVODOVKOU
