2002 Peugeot 307 SW Návod k obsluze (in Czech)

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na stra-
ně řidiče) a v motorovém prostoru.
Náhradní pojistky a pinzeta Ajsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojist-
kové skřínce. Použijte pinzetu A.
Vadnou pojistku nahraďte vždy
pojistkou o stejné proudové hod-notě. Pojistky v palubní desce
Mincí povolte šroub o čtvrt otáčky
a přitažením ovladače odklopte
víko pro zpřístupnění pojistek.
PRAKTICKÉ INFORMACE
114
Pojistka č. Proud Funkce1 10 A Zadní světlo do mlhy.
2 15 A Zadní stěrač.
4 15 A Ovládání předních oken.
5 15 A Levé brzdové světlo vozidla i přívěsu.
7 20 A Zadní stropní světlo, přední stropní světlo, bodová světla na
čtení - Zapalovač cigaret - Zásuvka 12 V vpředu - Osvětlení
odkládací skřínky - Ovládání clony.
Dobrá
Pinzeta AŠpatná

Pojistky v motorovém prostoru
Pojistková skřínka
Pro získání přístupu k pojistkám
umístěným v motorovém prostoru
vedle baterie: odklopte víko.
Po zásahu velmi pečlivě zavřete
víko a nasaďte zpět ozdobný kryt.
PRAKTICKÉ INFORMACE
116
Elektrický obvod vozu je proveden tak, aby
fungoval se sériovým
nebo dodatečně mon-
tovaným elektrickým
příslušenstvím.
Před instalováním dalšího elek-
trického vybavení nebo
příslušenství do svého vozidla se
poraďte s pracovníky servisu
PEUGEOT.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození jehofunkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT a nebylo
namontováno dle jejích předpisů,
zvláště pak přístrojů se spotřebou
vyšší než 10 miliampér.
* Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoli zásah musí být proveden
v servisu PEUGEOT.
Pojistka č. Proud Funkce 1* 30 A Elektrický ventilátor chlazení motoru.
2* 30 A Motorek čerpadla ESP/ABS.
3* 30 A Elektromagnetické ventily ESP/ABS.
4* 60 A Napájení inteligentní rozvodné jednotky.
5* 70 A Napájení inteligentní rozvodné jednotky.
6* 20 A / 40 A Vyhřívání sedadel / Rozvodná skřínka policejní verze.
7* 30 A Spínací skřínka, výkonový obvod.
8* 70 A Skupina elektrického čerpadla posilovače řízení.

PRAKTICKÉ INFORMACE117
Pojistka č. Proud
Funkce
1 10 A Spínač zpětných světel automatické převodovky - Ovládání relé blokování startování
automatické převodovky - Spínač zpětných světel mechanické převodovky - Snímač
rychlosti vozidla - Sonda přítomnosti vody ve filtru nafty.
2 15 A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo.
3 10 A Počítač posilovače řízení - Počítač ABS nebo ESP.
4 10 A Počítač vstřikování - Ovládání relé el. ventilátoru chlazení motoru - Ovládání relé přídavného
topení - Počítač automatické převodovky - Sekvenční ovládání automatické převodovky -
Relé shiftlock (blokování páky) automatické převodovky.
5 15 A Počítač filtru pevných částic.
6 15 A Světlomety do mlhy vpředu.
7 20 A Čerpadlo ostřikovače světlometů.
8 20 A Ovládání relé el. ventilátoru chlazení motoru - Napájení počítače motoru - Vstřikovací čerpadlo (diesel).
915 A Levé potkávací světlo.
10 15 A Pravé potkávací světlo.
11 10 A Pravé dálkové světlo.
12 10 A Levé dálkové světlo.
13 15 A Zvukové výstražné zařízení (klakson).
14 10 A Čerpadla ostřikovačů čelního a zadního skla.
15 30 A Lambda sondy - Elektromagnetický ventil recirkulace výfukových plynů - Zapalovací cívka -
Regulátor vysokého tlaku nafty - Napájení vstřikovačů benzinu - Jednotka žhavení -
Průtokoměr vzduchu (diesel) - Počítač motoru (diesel) - Vstřikovací čerpadlo (diesel) -
Ohřívač nafty.
16 40 A Vzduchové čerpadlo benzinového motoru s automatickou převodovkou.
17 30 A Malá/velká rychlost předních stěračů.
18 40 A Ventilátor vzduchu klimatizace.

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na stra-
ně řidiče) a v motorovém prostoru.
Náhradní pojistky a pinzeta Ajsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojist-
kové skřínce. Použijte pinzetu A.
Vadnou pojistku nahraďte vždy
pojistkou o stejné proudové hod-notě. Pojistky v palubní desce
Mincí povolte šroub o čtvrt otáčky
a přitažením ovladače odklopte
víko pro zpřístupnění pojistek.
PRAKTICKÉ INFORMACE
114
Pojistka č. Proud Funkce1 10 A Zadní světlo do mlhy.
2 15 A Zadní stěrač.
4 15 A Ovládání předních oken.
5 15 A Levé brzdové světlo vozidla i přívěsu.
7 20 A Zadní stropní světlo, přední stropní světlo, bodová světla na
čtení - Zapalovač cigaret - Zásuvka 12 V vpředu - Osvětlení
odkládací skřínky - Ovládání clony.
Dobrá
Pinzeta AŠpatná

PRAKTICKÉ INFORMACE115
Pojistka č. Proud
Funkce
930 A Elektrické ovládání oken - Impulzní elektrické ovládání oken (nekompatibilní s
neimpulzním elektrickým ovládáním oken) - Clona panoramatické střechy.
10 15 A Diagnostická zásuvka - Zásuvka 12 V vzadu.
11 15 A Autorádio - Vícefunkční obrazovka (displej) - Ovladače u volantu - Automatická převodovka.
12 10 A Přední pravé a zadní pravé obrysové světlo - Osvětlení státní poznávací značky a přívěsu -
Prosvětlení vypínačů centrálního zamykání/alarmu/ESP/výstražných světel - Osvětlení ovlá-
dacího panelu klimatizace/popelníku - Prosvětlení vypínačů vyhřívání sedadel/automatické
převodovky - Zapalovač cigaret - Korektor sklonu světlometů.
14 30 A Ovladače zavírání/otevírání vstupů vozidla - Ovladače nadstandardního zamykání.
15 30 A Elektrické ovládání zadních oken.
16 5 A
Rozvodná skřínka motoru - Alarm - Filtr pevných částic - Ovladače u volantu - Nafukovací vaky "airbagy".
17 10 A Zadní pravé brzdové světlo, třetí brzdové světlo.
18 10 A Zásuvka diagnostiky - Ovladače u volantu - Spínače brzdového pedálu (brzdových světel) a
spojkového pedálu - Spínač hladiny chladicí kapaliny - Druhý brzdový spínač.
1930 A Bočník PARC.
22 10 A Přední levé a zadní levé obrysové světlo - Osvětlení státní poznávací značky a přívěsu.
23 15 A Siréna alarmu - Jednotka prostorové ochrany alarmu.
24 15 A
Přístrojová deska - Autorádio - Vícefunkční obrazovka (displej) - Klimatizace - Systém pomoci při parkování.
26 30 A Vyhřívání zadního skla.

VÝMĚNA STÍRACÍ LIŠTY STĚRAČŮ
Umístění stěračů do polohy
pro údržbu Před uplynutím jedné minuty po
vypnutí zapalování přepněte do
libovolné polohy ovladač stěračů
pro jejich umístění doprostřed
čelního skla (poloha pro údržbu).
Výměna stírací lišty Nadzvedněte rameno, potom
uvolněte a sundejte lištu.
Namontujte novou lištu a přiklop-
te rameno.
Poznámka: kratší stírací lišta se
montuje na rameno na pravé straněvozidla.
Pro návrat stěračů do normální
polohy zapněte zapalování a
přepněte libovolně ovladač stě-račů. FUNKCE V ÚSPORNÉMREŽIMU
Po zastavení motoru je možné ně-
které funkce (stěrače, ovládání oken,
clona panoramatické střechy, stropní
světla, autorádio, atd.) používat jen
po souhrnnou dobu třiceti minut, aby
zbytečně nevybíjely baterii.
Po uplynutí těchto třiceti minut se na
vícefunkční obrazovce zobrazíhlášení
"Režim úspory el. energie
je aktivní" a zapnuté funkce jsou
dočasně vyřazeny z činnosti.
Pro okamžité opětné použití těchto
funkcí je nutné nastartovat motor a
nechat jej točit několik sekund. FUNKCE ELEKTRICKÉHOODLEHČENÍ
Za jízdy vozidla mohou být některé
funkce (klimatizace, ohřev zadního
skla, systém vyhřívání kabiny u vozi-
del s naftovým motorem, atd.) dočas-
ně vyřazeny z provozu „neutralizová-
ny" v závislosti na stavu nabití bate-rie.
Opětné uvedení těchto funkcí do čin-
nosti je automatické, jakmile to stav
nabití baterie umožní. Poznámka:
neutralizované funkce je
možné ručně znovu uvést do činnos-
ti, ale s nebezpečím vybití baterie.
PRAKTICKÉ INFORMACE
11 8
S vybitou baterií není
možno nastartovat motor vozidla.

BATERIE
Dobití baterie nabíječkou:
- odpojte baterii,
- dodržujte návod k použití stanovený výrobcem nabíječky,
- baterii připojte počínaje svorkou záporného pólu (–),
- ověřte čistotu pólů a svorek. Jsou-li pokryty síranem (bělavé nebo nazelenaléusazeniny), demontujte je a očistěte.
Nastartování s pomocí jiné baterie:
- připojte červený kabel ke svorkám kladného pólu (+) obou baterií,
- jeden konec zeleného nebo černého kabelu připojte ke svorce záporného pólu (–) pomocné baterie,
- připojte druhý konec zeleného nebo černého kabelu ke kostřicímu bodu star- tovaného vozidla, co nejdále od baterie.
Zapněte startér, nechte točit motor.
Počkejte na návrat na volnoběžné otáčky a poté odpojte kabely.
PRAKTICKÉ INFORMACE 119
- Neodpojujte svorky za chodu motoru.
- Nenabíjejte baterii bez odpojení svorek.
- Po opětném připojení baterie zapněte zapalování a vyčkejte
před zapnutím startéru 1 minu-
tu, aby se mohly aktivovat elek-
tronické systémy vozidla.
Nicméně, pokud se po této
manipulaci vyskytnou malé
poruchy, obraťte se na servis
PEUGEOT.
Doporučujeme odpojit baterii, je-li vozidlo odstaveno na dobu delší než jeden měsíc.

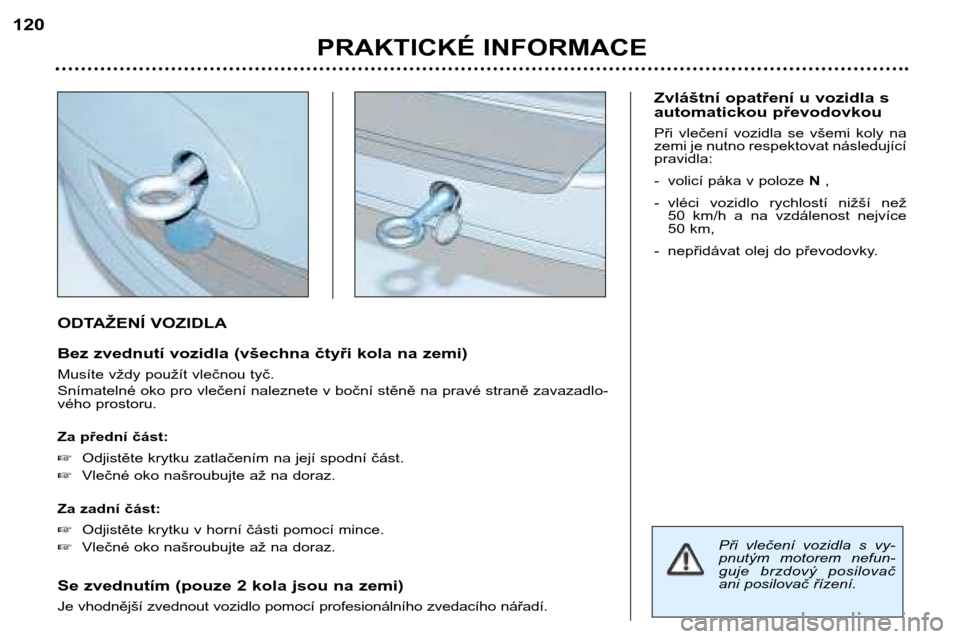

ODTAŽENÍ VOZIDLA
Bez zvednutí vozidla (všechna čtyři kola na zemi)
Musíte vždy použít vlečnou tyč.
Snímatelné oko pro vlečení naleznete v boční stěně na pravé straně zavazadlo-
vého prostoru.
Za přední část: Odjistěte krytku zatlačením na její spodní část.
Vlečné oko našroubujte až na doraz.
Za zadní část: Odjistěte krytku v horní části pomocí mince.
Vlečné oko našroubujte až na doraz.
Se zvednutím (pouze 2 kola jsou na zemi)
Je vhodnější zvednout vozidlo pomocí profesionálního zvedacího nářadí. Zvláštní opatření u vozidla s
automatickou převodovkou
Při vlečení vozidla se všemi koly na
zemi je nutno respektovat následujícípravidla:
- volicí páka v poloze
N,
- vléci vozidlo rychlostí nižší než 50 km/h a na vzdálenost nejvíce
50 km,
- nepřidávat olej do převodovky.
PRAKTICKÉ INFORMACE
120
Při vlečení vozidla s vy-
pnutým motorem nefun-
guje brzdový posilovač
ani posilovač řízení.
